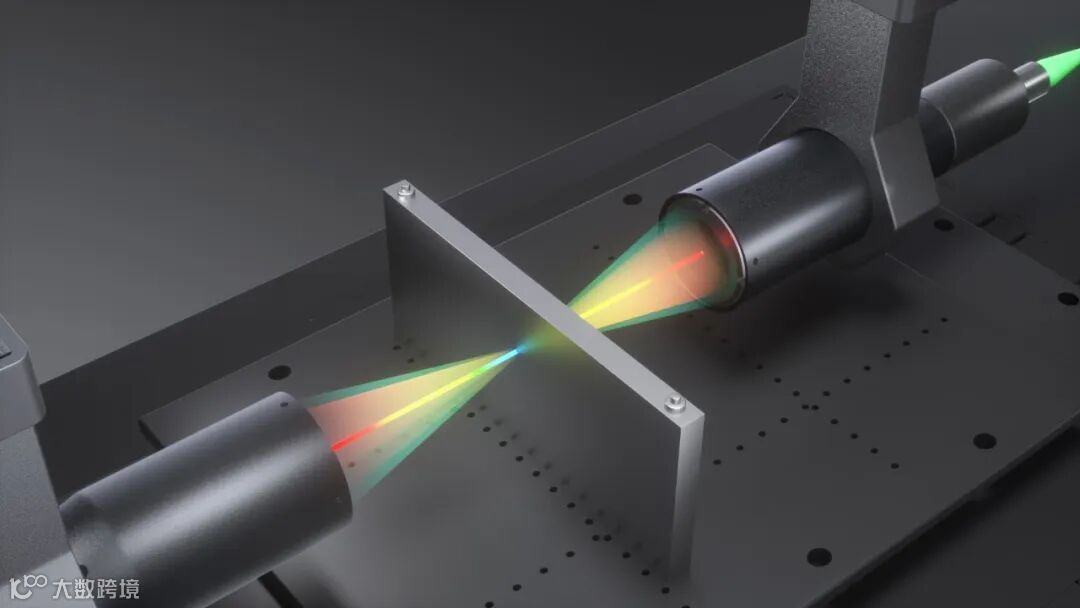

光谱共焦位移传感器可以从单侧完成对透明物体的厚度测量，而针对非透明物体，就需要使用两个光谱共焦位移传感器，采用上下安装对射的方式进行测量。
本期内容，深Sir就为大家分享一个SC系列点光谱对射测量的应用案例。
检测需求
1、产品名称：电池极片
2、测量项目：点光谱对射厚度测量
3、精度要求：±0.0005mm
4、注意事项：该实验数据在静止状态中测试得出，不考虑机台的震动，实际测量精度将受外界影响。

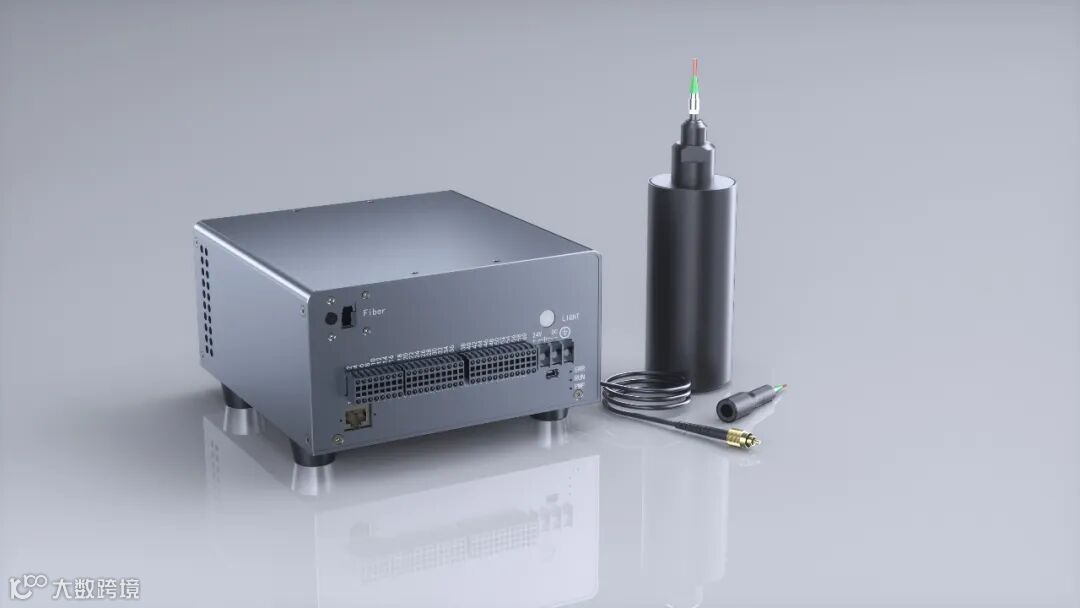

传感器选型

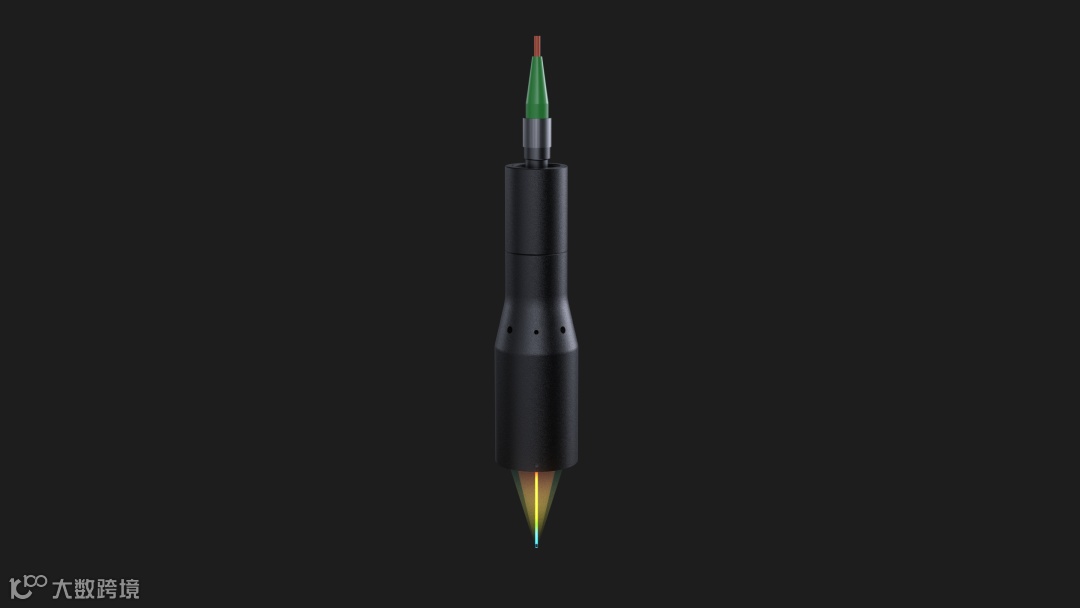

1：点光谱：SC04025
2：工作距离：16mm
3：测量范围: 4mm
4：角度特性：±25°
5：数值孔径：0.423
6：光斑大小：12/25.2μm
7：轴向分辨率：0.006μm
8：直线性：±0.01%的F.S.
9：最小可测量厚度：130μm

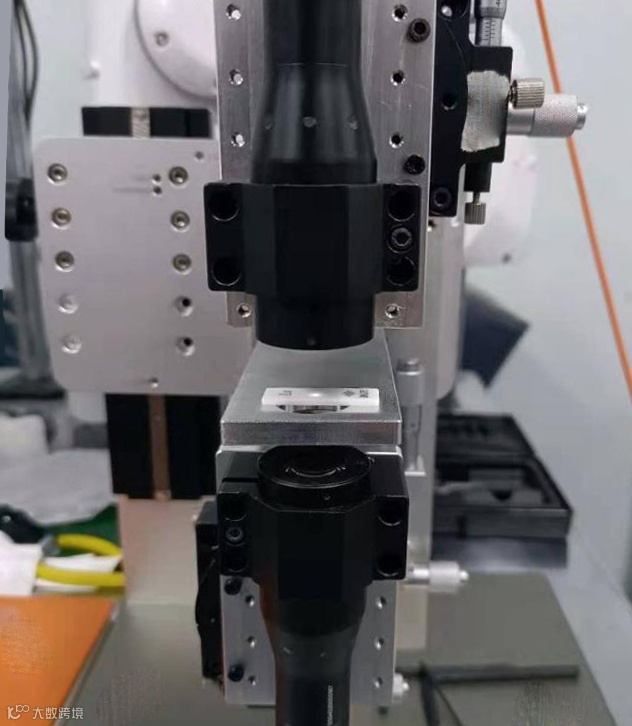

10：安装方式：上下对射
数据结果

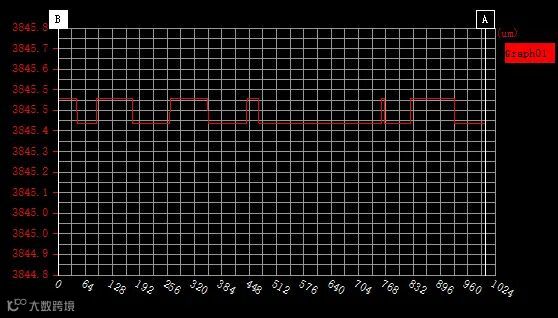

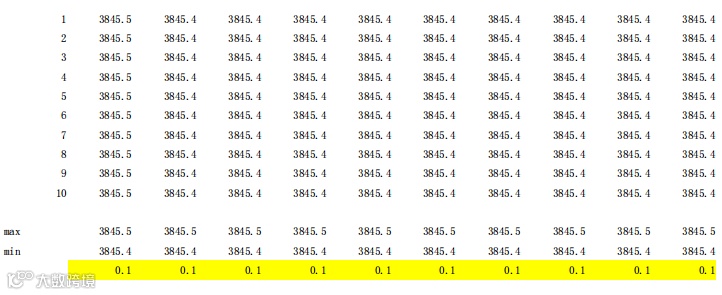

静态测试单点重复性，测量10次，静态重复性为0.1μm。
静态重复性为10次静态扫描中最大值与最小值的差值，表中取最后一次静态扫描结果。
其他应用

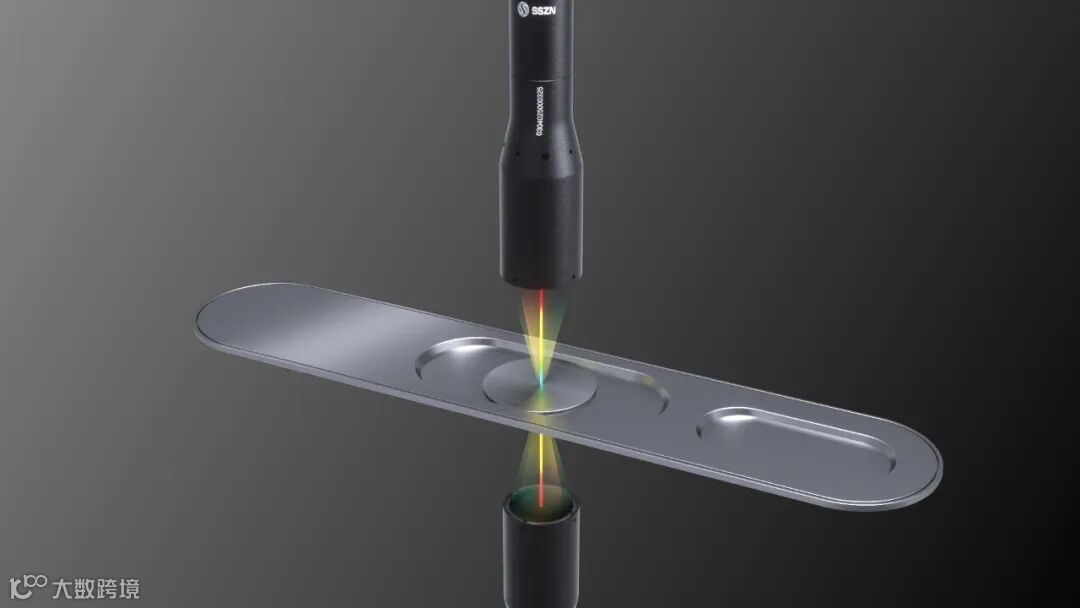

图 | 安全阀的厚度测量
图 | 电芯的厚度测量

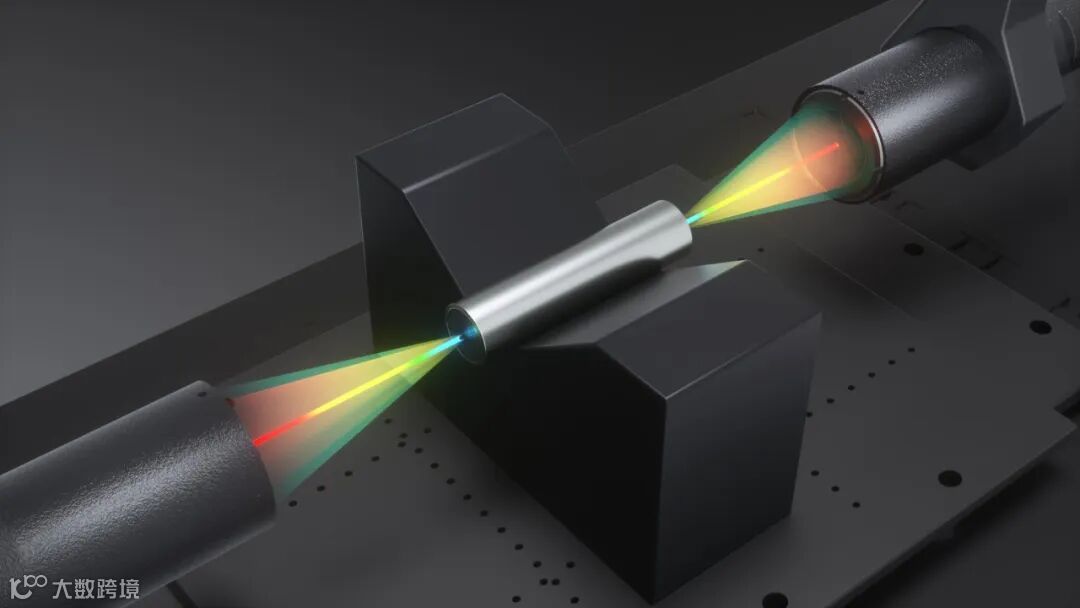

图 | 电池的全长测量
深视智能光谱共焦位移传感器拥有最大±60°的镜面检测角度，能够轻松应对测量盲区，并保持超高测量精度，目前已广泛应用于曲面、弧形、高反光等物体的扫描检测。
