锂电行业应用
Lithium battery
锂电池连接片是将各单体电池极柱相互串联以便传输电流的关键部位，通过激光焊接的方式，让电池极柱组成电池模组。

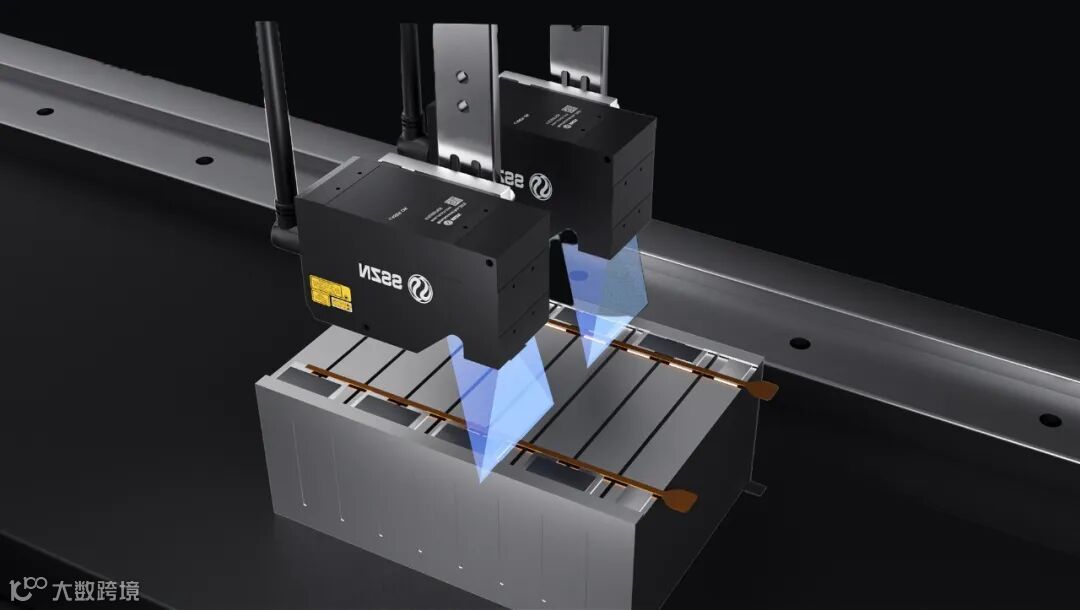

为避免连接片的焊接缺陷影响锂电池的品质，深视智能使用3D视觉技术高效检测连接片焊接情况，以确保模组质量。
产品名称：锂电池连接片
测量项目：缺陷检测

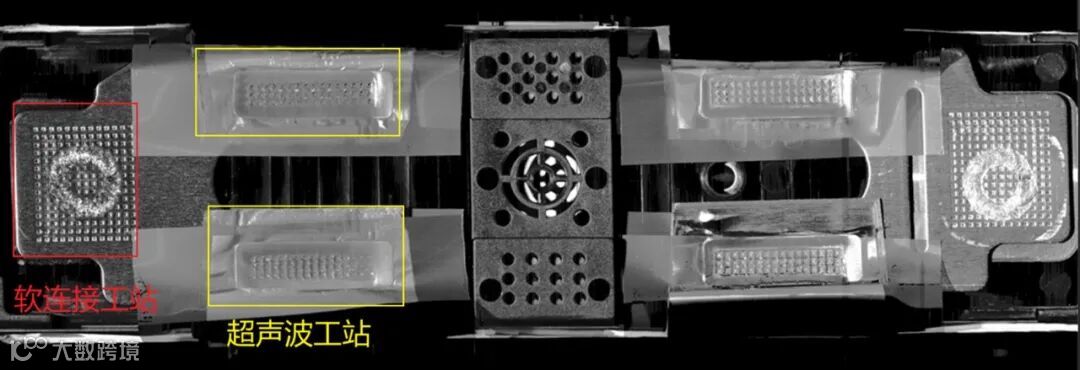

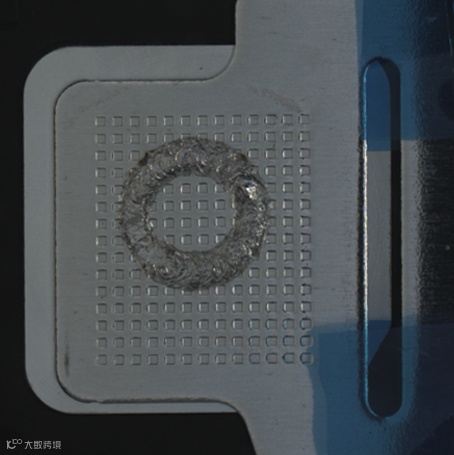

图 | 实物图

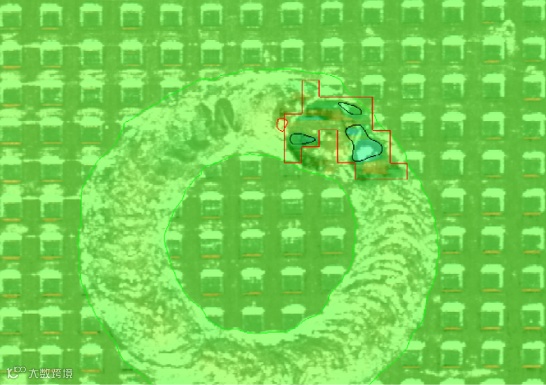

检测结果：针孔、爆点、熔珠、焊道偏移等各类缺陷成像效果均良好。
01

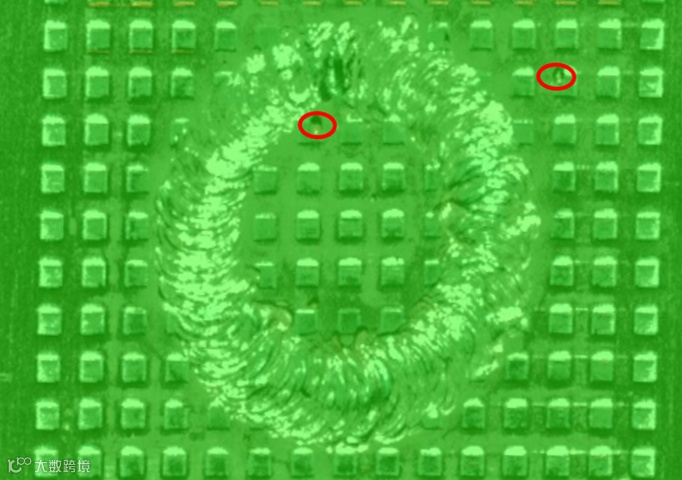

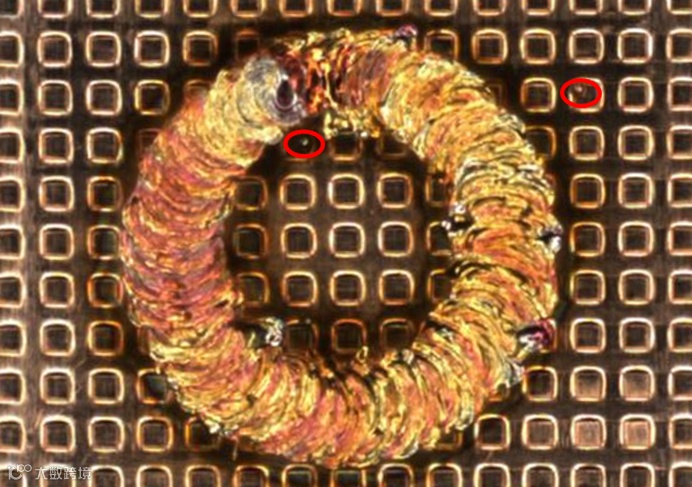

针孔
图 | 2D图&伪彩图
02
爆点
图 | 2D图&伪彩图
03

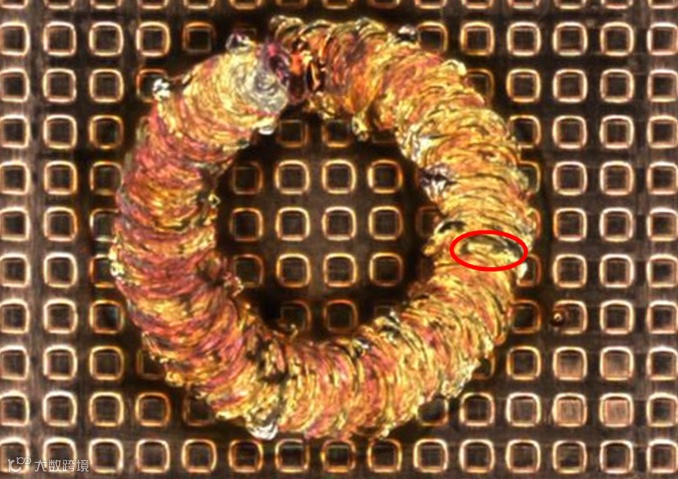

熔珠
图 | 2D图&伪彩图
04
焊道偏移
图 | 2D图&检测结果

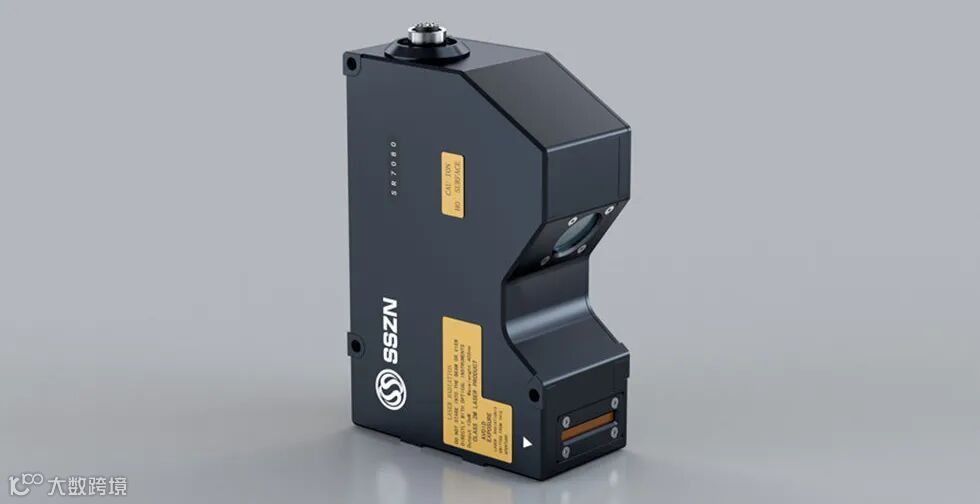

1.相机型号: SR7080
2.参考物距(CD): 80mm
3.Z轴高度(FS): 12mm
4.X轴宽度: 60mm
5.Z轴线性度: ±0.05%的F.S.
6.Z轴重复精度: 0.4μm
7.X轴重复精度: 5μm
8.X轴数据间隔: 20μm
9.X轴轮廓点数: 3200
10.扫描速度: 2500~8000
随着机器视觉在锂电行业的广泛应用，深视智能也将持续为锂电行业龙头企业和锂电设备制造企业提供最好的产品和服务，更多锂电检测精彩应用，尽在深视智能。
