导读:告别多次扫描与复杂编程,一键生成无阴影3D全景检测图




01

项目背景

现代制造业中,点胶工艺是实现密封、固定与绝缘的核心环节,其精度直接决定产品的最终可靠性与安全性。随着汽车电子、可穿戴设备等产品结构日趋精密复杂,三维异形胶路的高精度检测已成为制约品质升级的关键瓶颈。

图 | 异形胶路典型应用产品

传统基于3D线扫相机的检测方案,在此类场景下面临三大核心挑战

1.成像阴影与数据缺失受三角测量原理限制,当激光束与胶路不垂直时,成像易出现阴影导致数据缺失,异形/弯曲胶路的三维细节难以一次性完整捕捉。

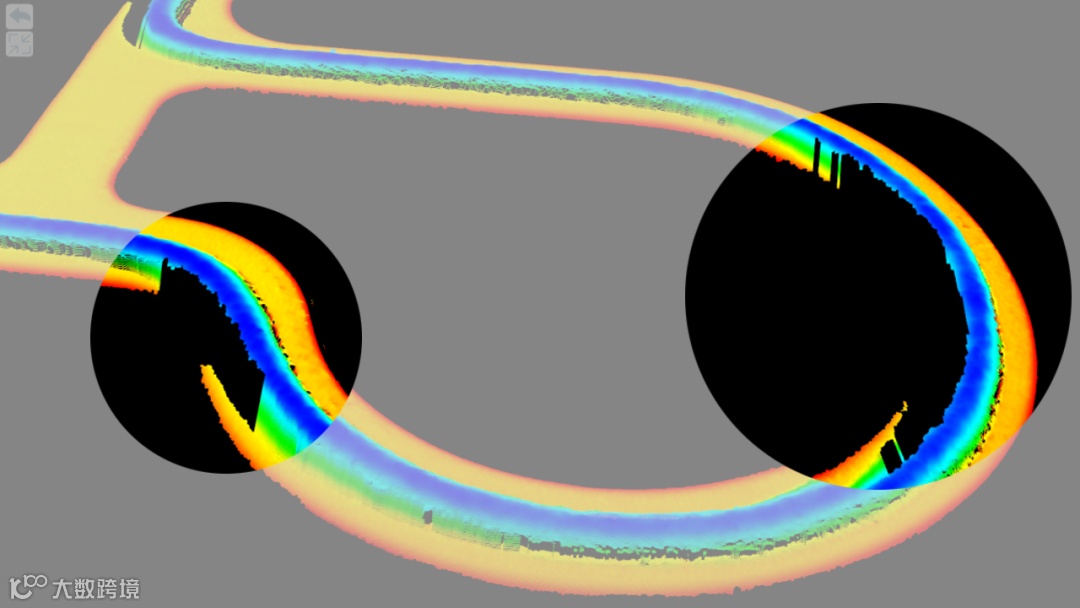

图 | 3d点云成像缺失

2.工程适配周期长检测工程与产品型号强绑定。新品换型需要重新调整复杂的拼接算法与逻辑流程,工程搭建周期长;产线出现异常时,一线人员无法快速介入处理,严重拖慢生产节拍。

3.研判难题:传统方案需多次分区扫描,无法还原完整胶路形态,需通过多张3D图分区显示,工作人员需反复比对才能定位缺陷,难以直观把握胶路整体形态,问题分析与追溯效率低下。

图 | 传统测量结果示意




    02

    深视智能3D视觉曲线胶检方案

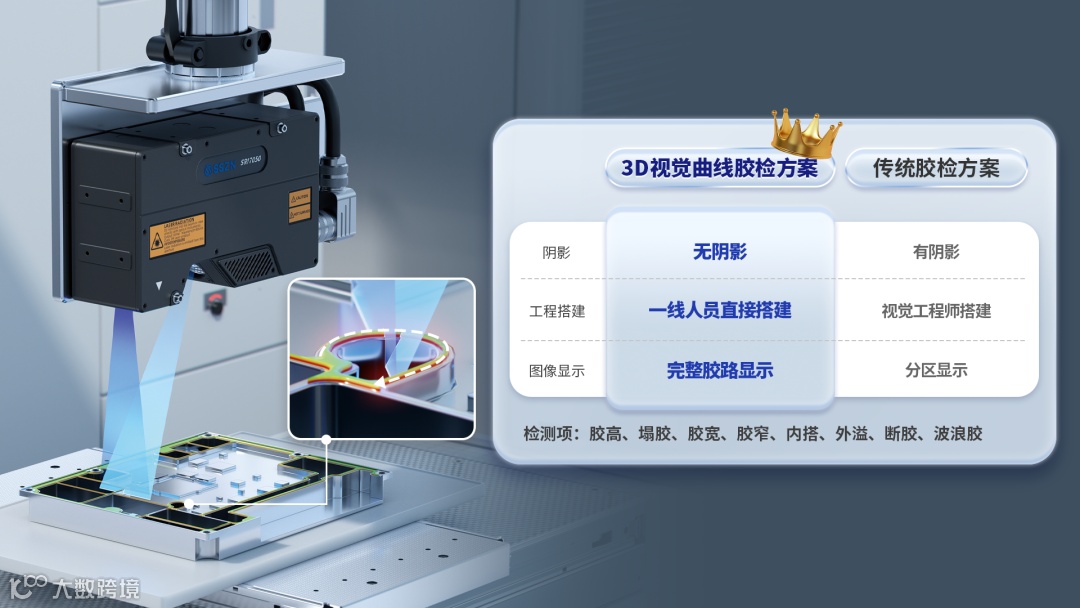

    针对上述痛点,深视智能推出了创新性的3D贝塞尔曲线检测方案,通过技术与应用的深度融合,为行业带来全新突破

    视频 | 深视智能3D视觉曲线胶检方案

    优势一:

    无阴影成像与完整数据采集

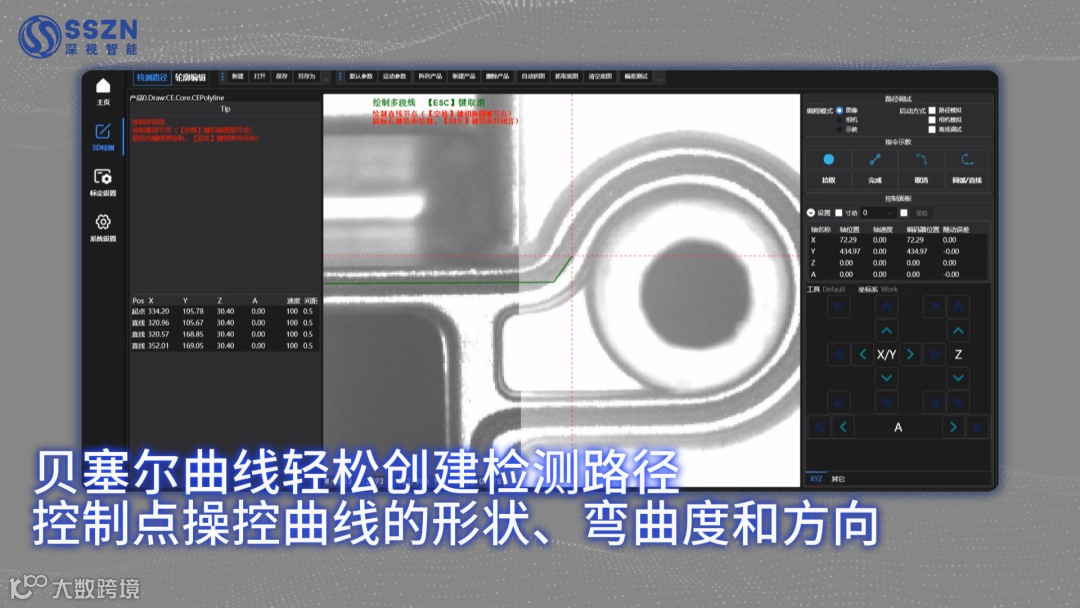

    通过贝塞尔曲线工具,操作人员无需编程,即可在软件界面拖动控制点,轻松绘制与任意异形胶路贴合的三维扫描路径。

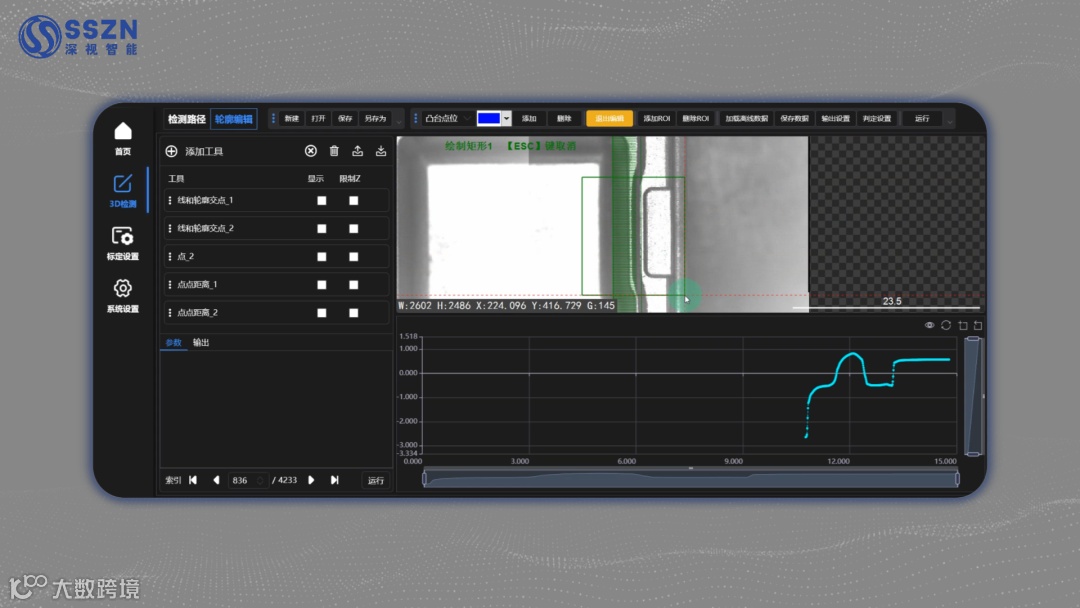

    图 | 贝塞尔曲线操作示意

    运动平台搭载深视智能SRI7050三维激光轮廓测量仪,沿曲线进行XYZR轴高精度联动扫描,系统实时动态调整姿态,确保激光线全程与胶路曲面垂直,从物理层面避免阴影与数据缺失。

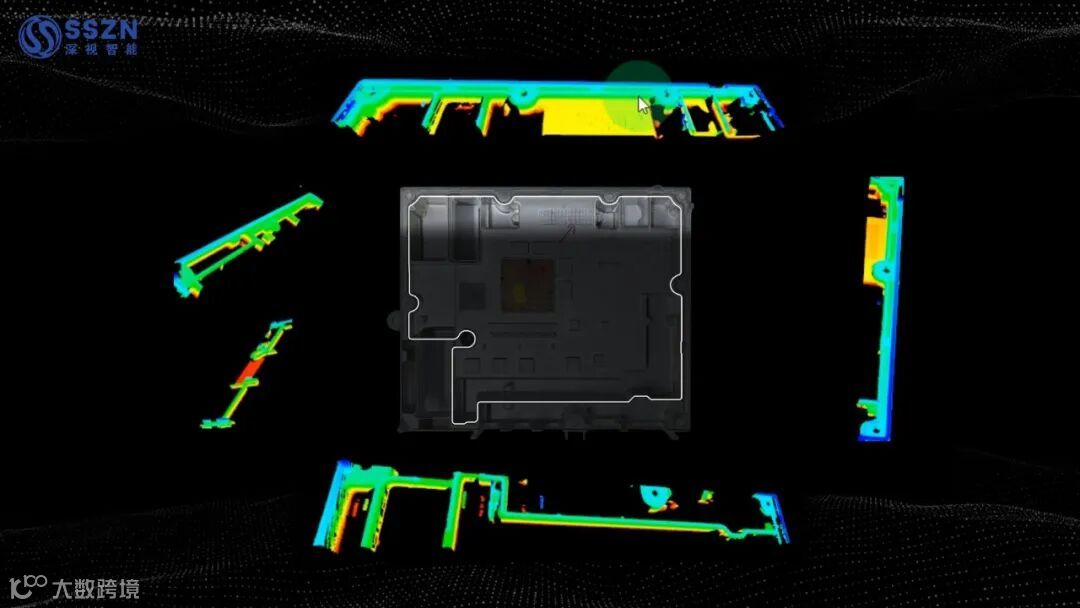

    图 | 扫描获取完整异形胶路点云

    深视智能SRI7050激光三维轮廓测量仪拥有高精度的数据采集能力,能精确测量胶条的宽度、厚度等关键尺寸,重复精度达0.2μm。高精度数据采集结合优化的扫描路径,使系统能够一次性获取完整的胶路三维数据,避免多次扫描带来的效率损失和误差累积。

    优势二:

    配方化换型与低门槛操作

    针对工程适配难题,本系统创新性引入“场景化配方管理”模式。系统依据不同产品类型的点胶面特征,预先创建可复用的标准化检测配方。

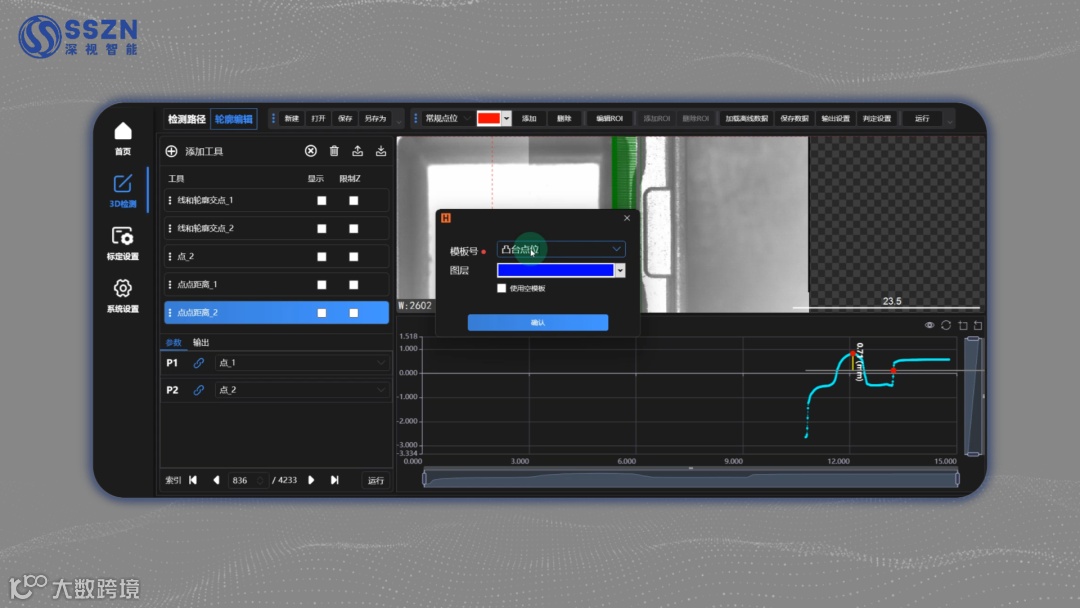

    图 | 软件界面创建模板

    当产线需要换型或新增产品时,一线操作人员只需框选新产品的检测区域,并微调关键参数,系统即可自动完成检测工程的部署与适配。这不仅帮助企业快速响应生产换型需求,缩短新品上市周期;同时降低对稀缺专业人才的长期依赖,使生产团队真正掌握检测环节的自主响应能力。

    图 | 软件主界面显示

    优势三:

    全景呈现与精准研判


    针对传统方案研判低效的问题,本方案通过智能全景拼接与一体化分析界面,实现从碎片信息到整体洞察的闭环。

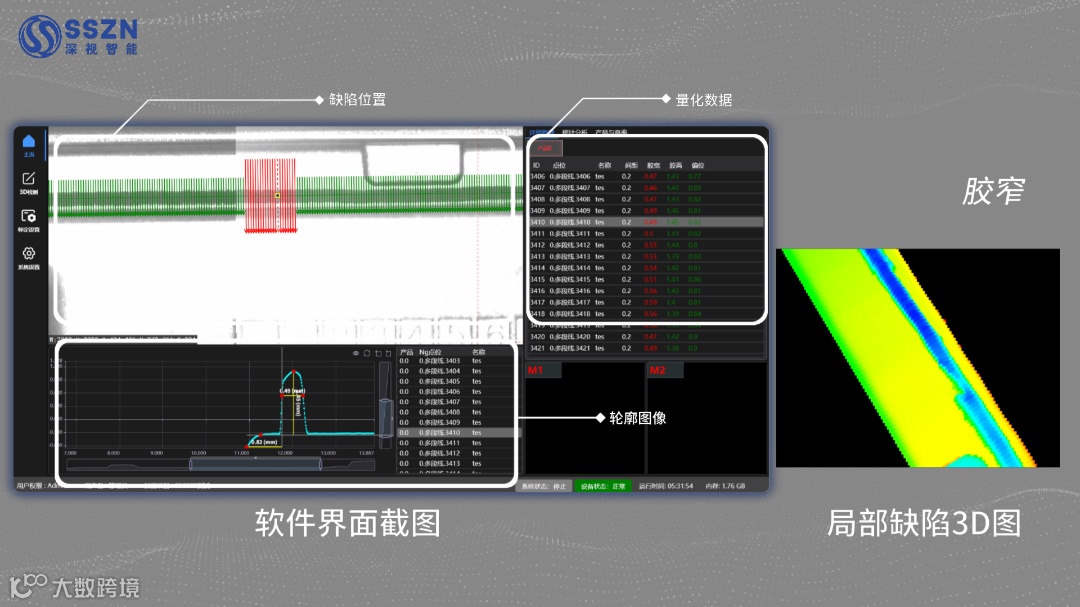

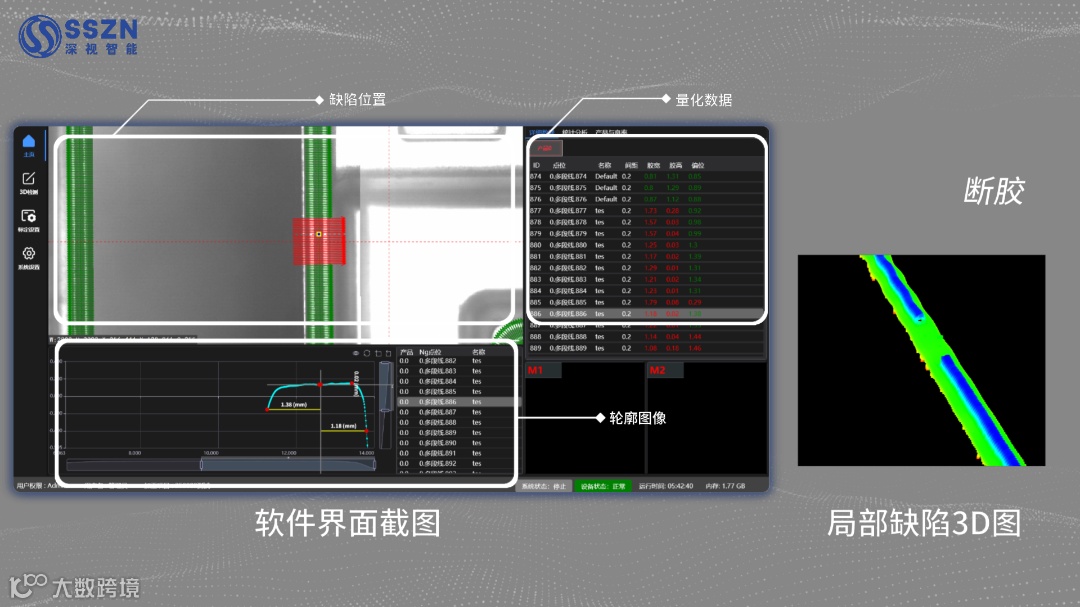

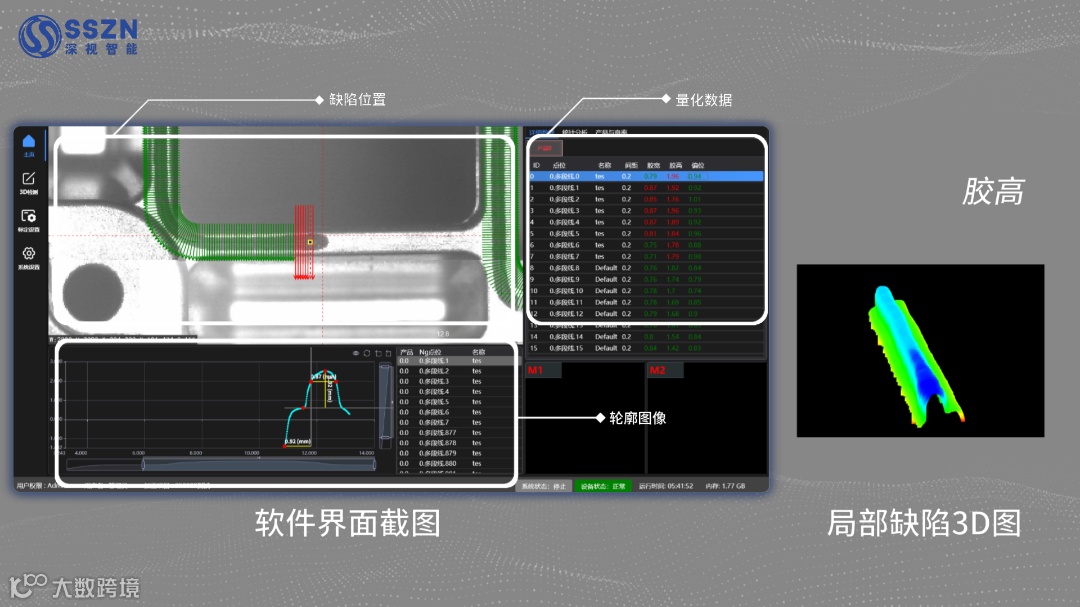

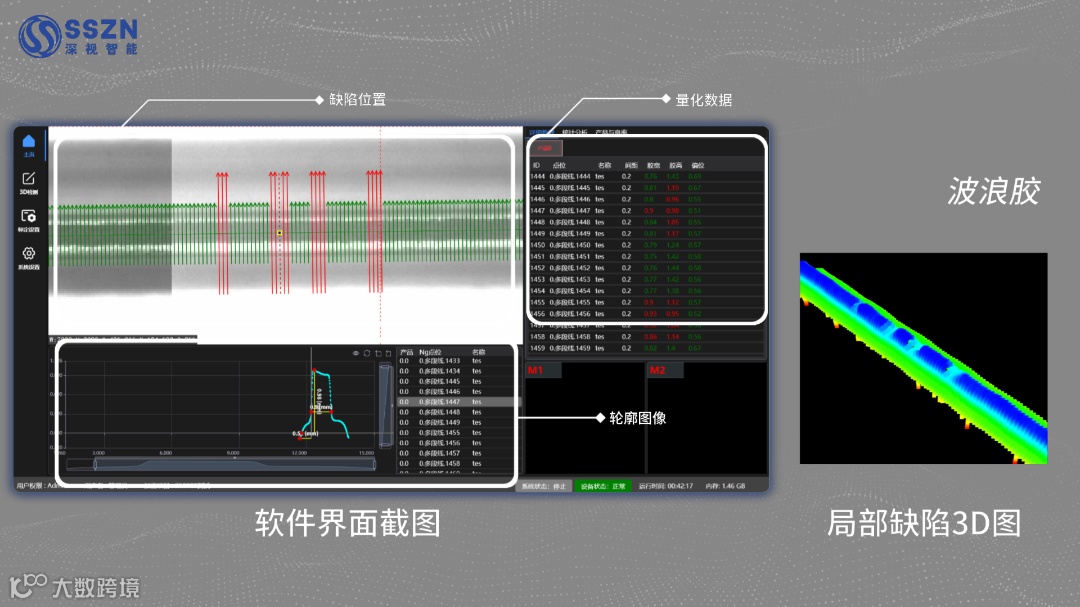

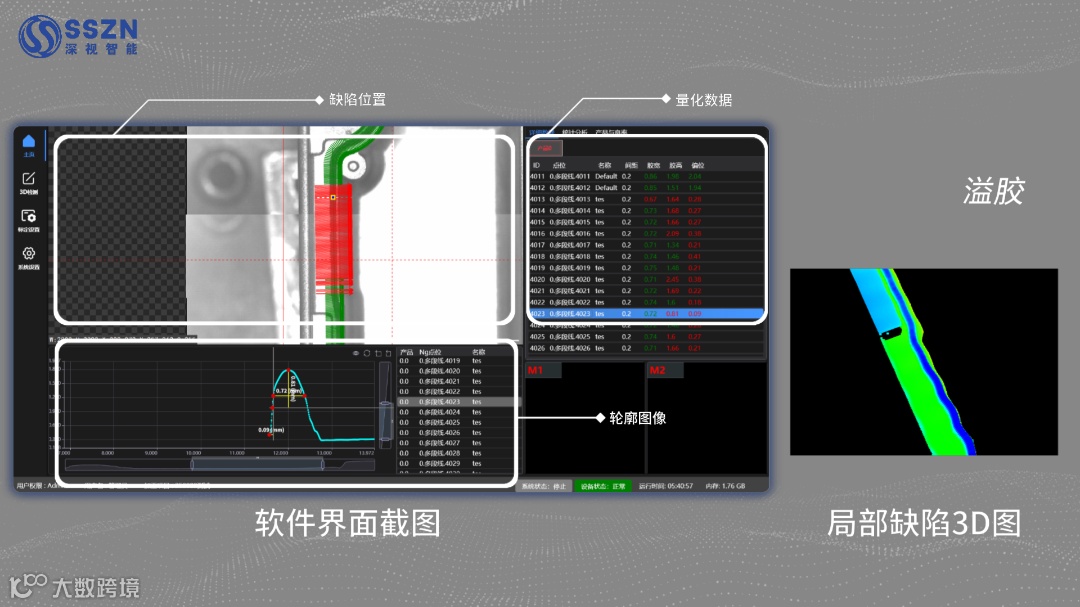

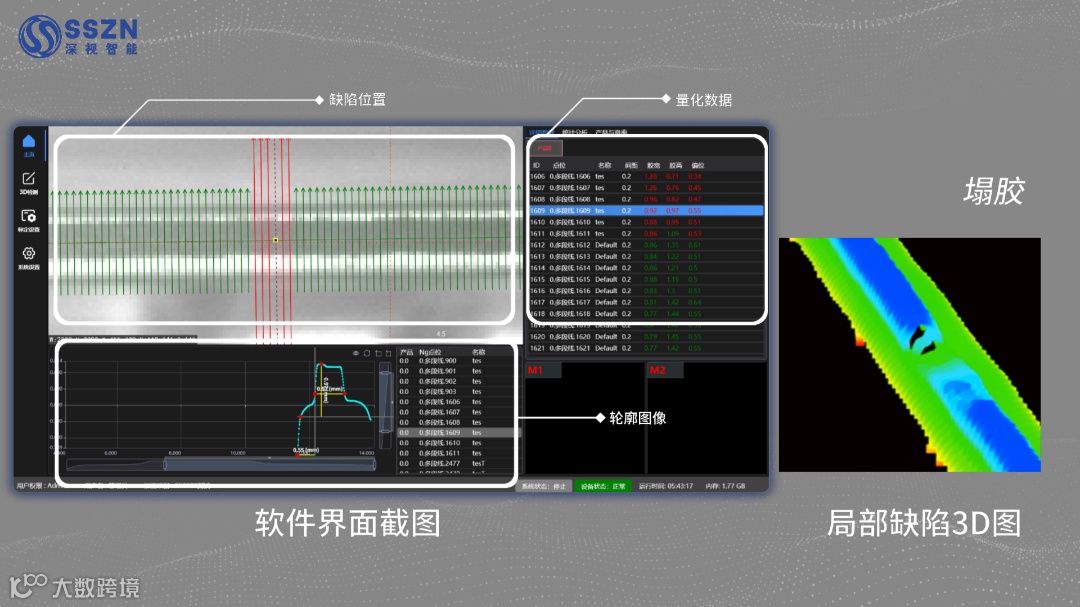

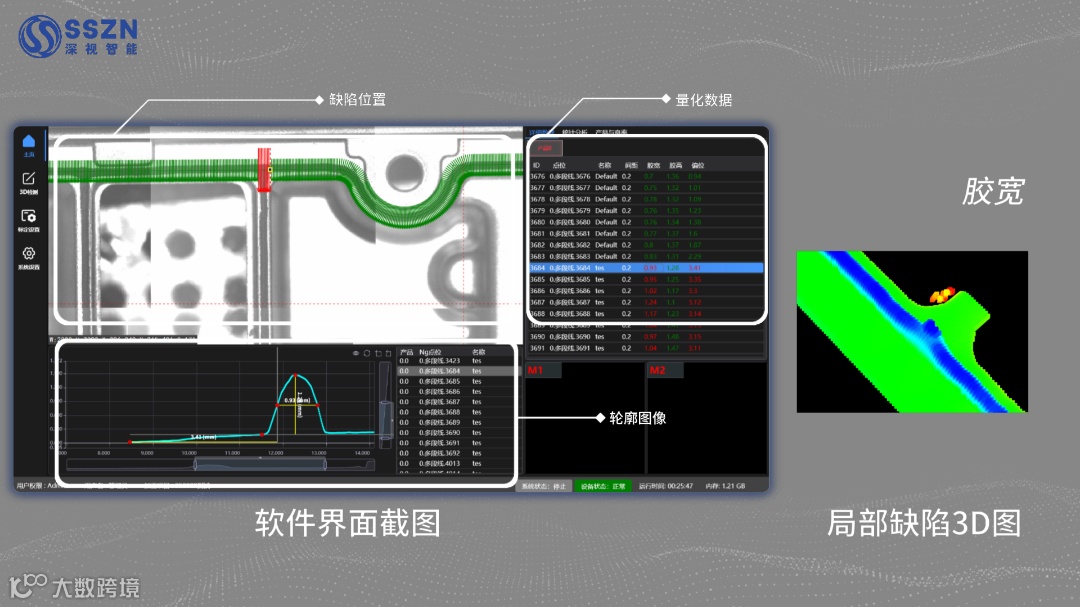

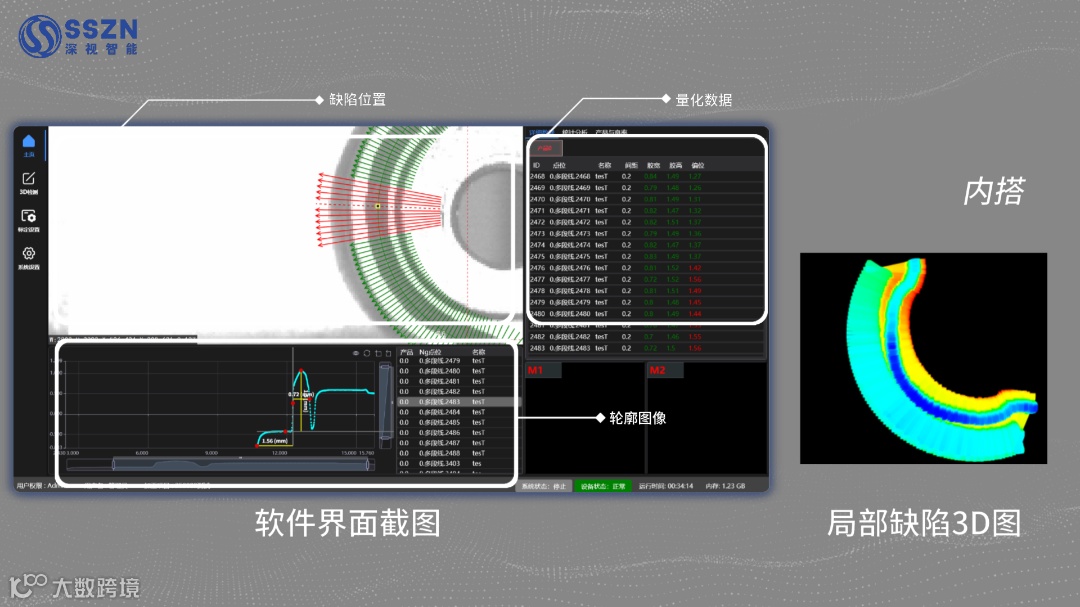

    在主界面中,系统将缺陷位置、精确的量化数据(如胶高、胶宽)及2D/3D轮廓图像进行精准关联与同步呈现。通过色彩映射热力图,使断胶、溢胶、胶窄等各类缺陷的分布与严重程度一目了然,现场人员无需在多张图像间反复比对,即可快速完成缺陷定位、定性分析与严重度评估。


    ←左右滑动查看更多→

    该设计不仅提升单次检测分析效率,更生成结构化完整质量档案,为生产问题追溯、工艺参数优化提供直观精准的数据依据,推动质量控制从“事后排查”向“过程洞察”与“预防优化”演进。




    03

    深视智能传感器价值赋能

    在追求全流程品质可控的精密制造时代,深视智能3D贝塞尔曲线检测方案实现了一次根本性的范式转移——从依赖硬件堆叠与事后补救的“被动检测”,升级为以软件定义路径、从源头规避问题的“主动规划”。

    这不仅是技术的革新,用“软件智慧”取代“硬件冗余”,从根源上规避了阴影、盲区与数据缺失;这更是生产理念的进化,将复杂胶路检测从一项专家技能,转化为一线员工可快速上手的标准化流程。

    当异形胶路不再成为质量瓶颈,您的产线将释放出前所未有的效能与柔性。深视智能已备好完整的答案。我们诚挚邀请正受困于异形件检测的您,立即联系我们的技术专家,获取专属评估方案,共同开启精密制造品质管控的新篇章。
