行业应用 | 线激光锂电池密封钉焊接缺陷检测

锂电行业应用

 Lithium battery

在锂电池的生产过程中，制作完成的电芯会被封装进电池壳体，而电解液则通过壳体上的注液孔注入，并在注入完毕后使用密封钉对壳体进行最后的焊接封装。

作为电芯焊接的最后一道工序，密封钉焊接的良率尤为重要，但注液过程中容易存有残留的电解液，导致凹坑、凸起等缺陷，因此需要借助3D机器视觉精准、快速地发现密封钉的焊接质量问题。

产品名称：锂电池密封钉

产品尺寸：10mm*10mm*3mm

测量项目：凹坑、凸起等缺陷

测量结果：密封钉的缺陷通过点云图均高度还原；缺陷均可见，可检。

01

凹坑

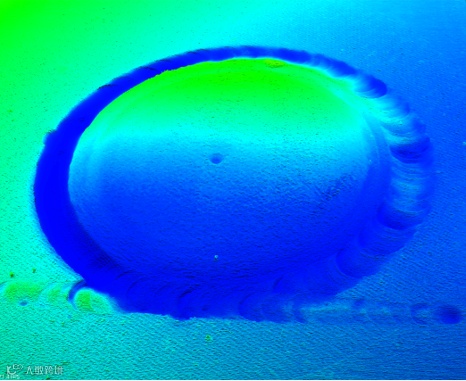

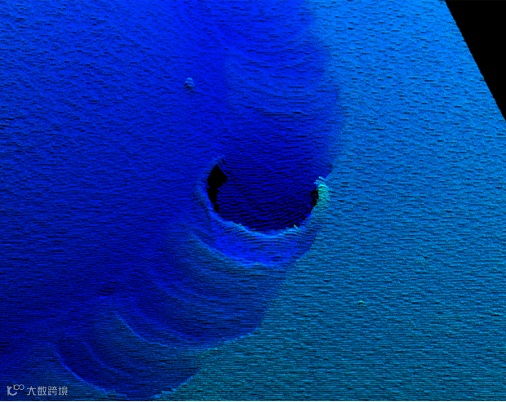

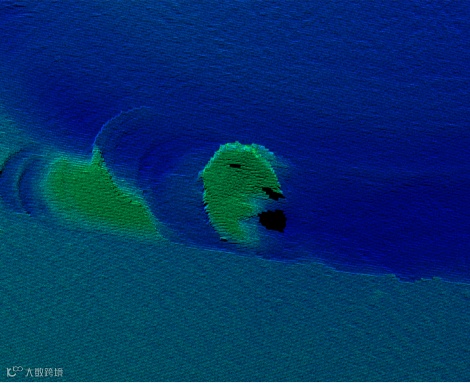

图 | 整体图&局部图

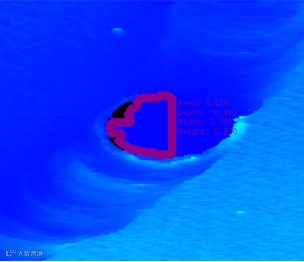

凹坑缺陷测量

面积: 0.179mm

深度: 0.413mm

宽度: 0.365mm

长度: 0.690mm

02

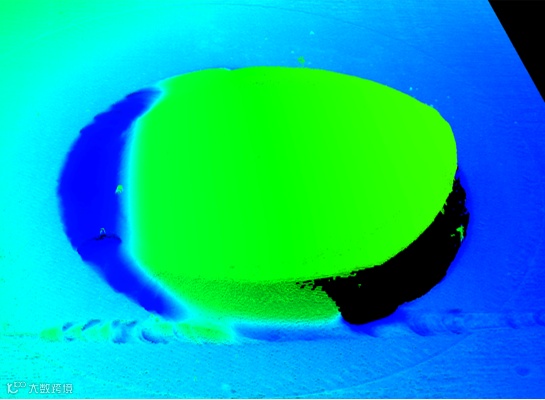

凸起

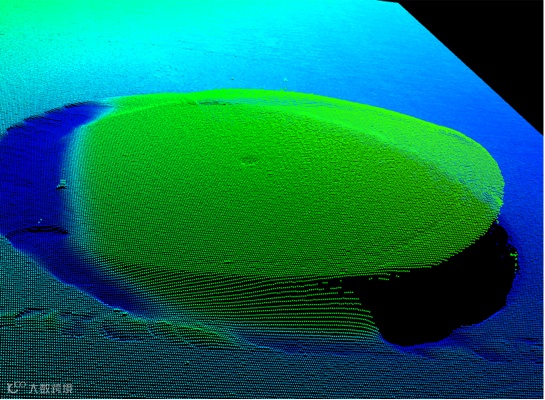

图 | 整体图&局部图

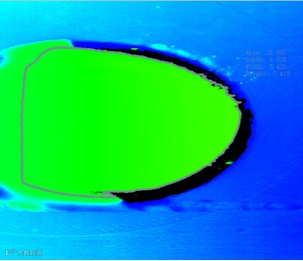

凸起缺陷测量

面积: 31.695mm

深度: 1.025mm

宽度: 5.425mm

长度: 7.410mm

03

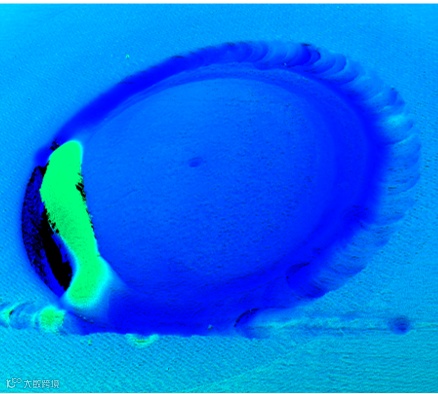

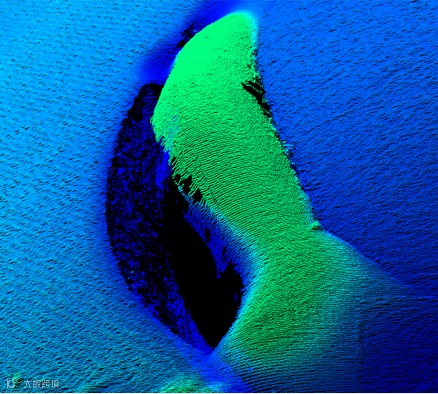

凹坑&凸起

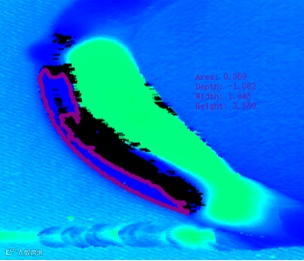

图 | 整体图&局部图

凹坑缺陷检测

面积: 0.869mm

深度: 1.082mm

宽度: 1.845mm

长度: 3.580mm

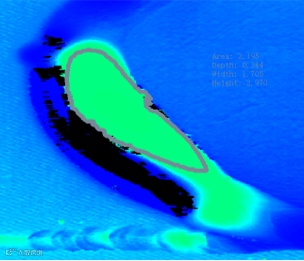

凸起缺陷检测

面积: 2.195mm

深度: 0.344mm

宽度: 1.705mm

长度: 2.970mm

04

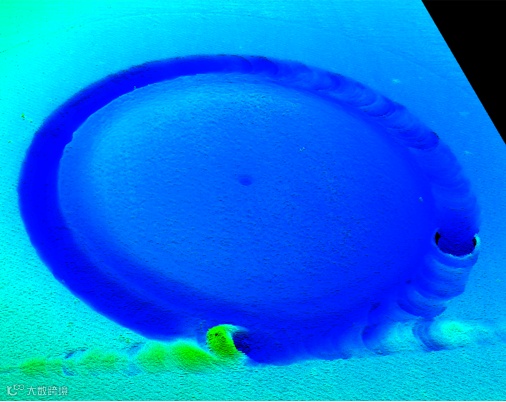

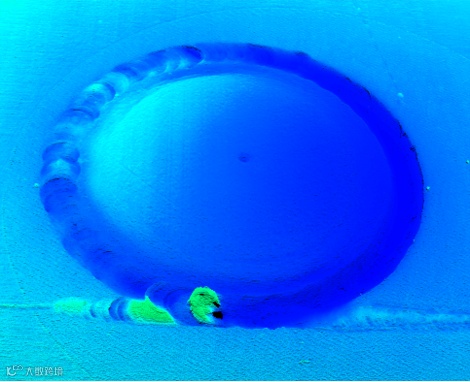

针孔

图 | 整体图&局部图

05

合格

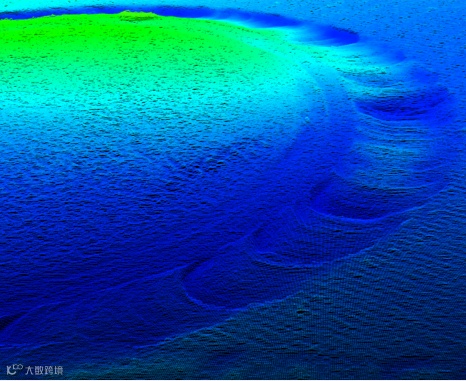

图 | 整体图&局部图

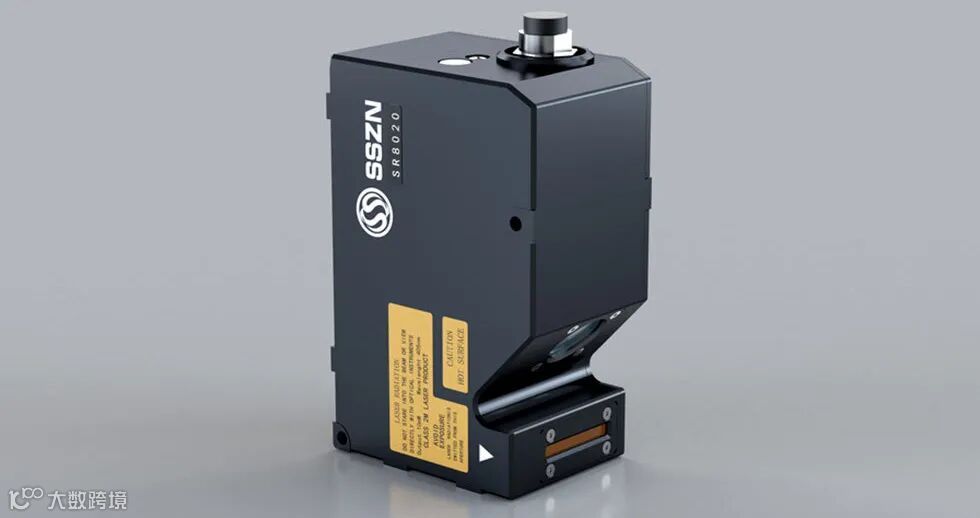

1. 相机型号: SR8020

2. 参考物距: 20mm

3. Z轴景深: 2.37mm

   (压缩至384，全840)

4. X轴视野: 14.5mm

5. 扫描频率: 6900Hz

6. 扫描长度: 12mm

7. 扫描行数: 1200

8. X轴间隔: 0.005mm

9. 扫描间隔: 0.01mm

10. 扫描速度: 55mm/s

11. 安装方式: 倾斜20.5°安装
