应用案例 | 24mm大量程检测！深视智能SE2纠偏传感器检测锂电池隔膜过程纠偏

深视智能科技

2024-06-23

导读：深视智能SE2纠偏传感器助力锂电池隔膜过程纠偏检测

锂电池隔膜过程纠偏检测

隔膜是锂离子电池中的核心内层组件之一，其性能的好坏对锂电池的整体性能有着重要的影响。在电芯⽣产卷绕⼯序中，隔膜在卷绕传输中需要⽤到数量较多的过程纠偏传感器。过程纠偏传感器普遍采⽤模拟量通讯，信号易受⼲扰⽽且接线⼯作量⼤，传感器和控制器采⽤⼀拖⼀配置，客⼾需要额外购买AD转换模块进⾏信号转换，采购成本⾼。

深视智能SE2⼤量程边缘测量传感器采⽤EtherCAT通讯⼀拖四设计为锂电池的隔膜边缘检测提供解决方案，帮助客⼾降低采购成本。

检测需求

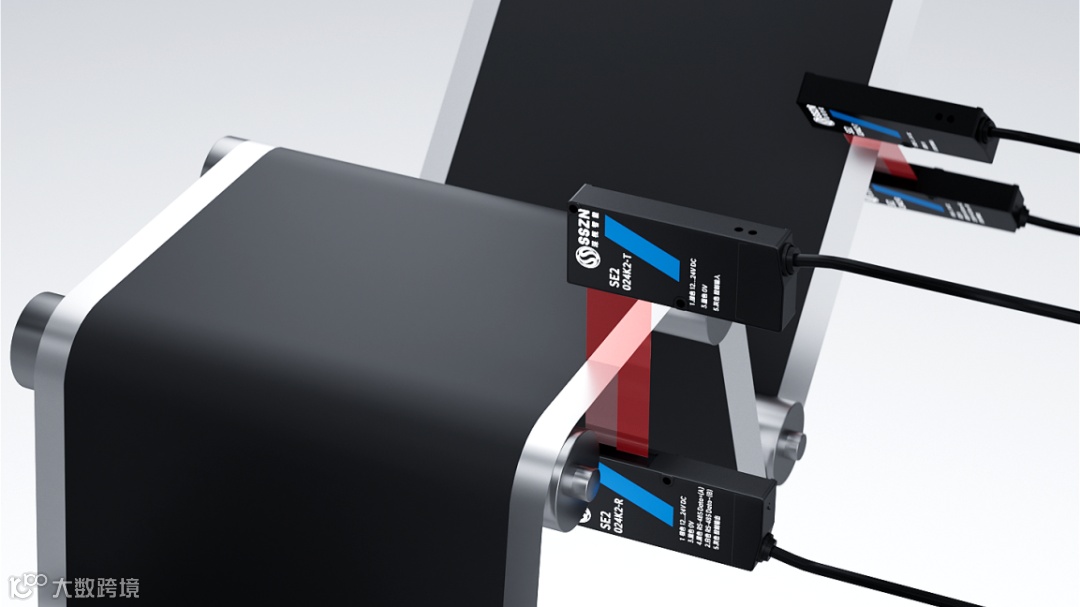

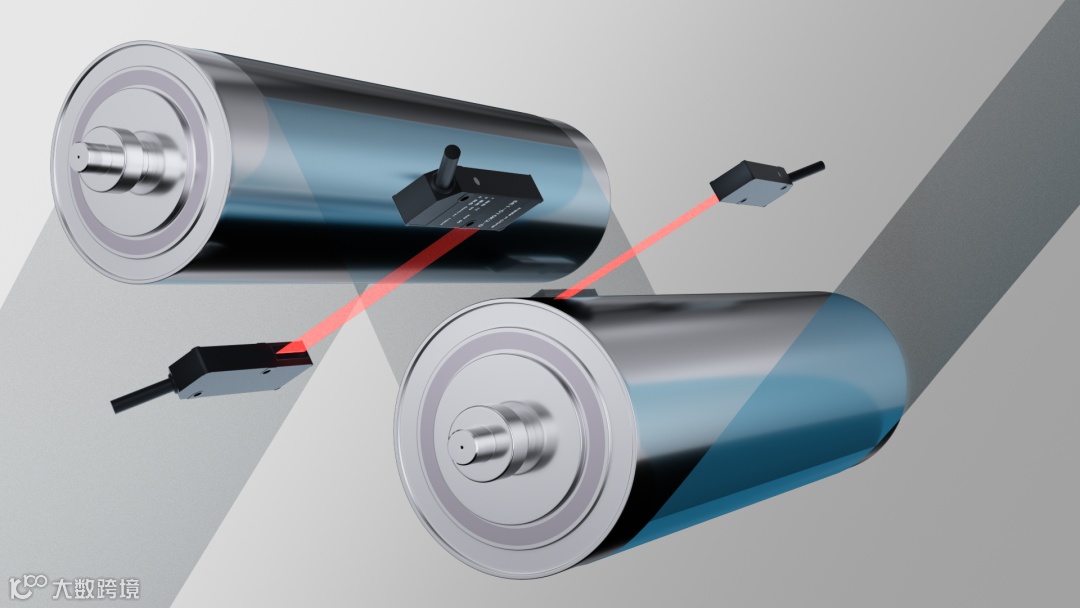

图 | 隔膜纠偏检测示意图

检测项目：锂电池隔膜过程纠偏

精度要求：±0.4%F.S.(±96μm）

速度要求：3m/s

解决方案

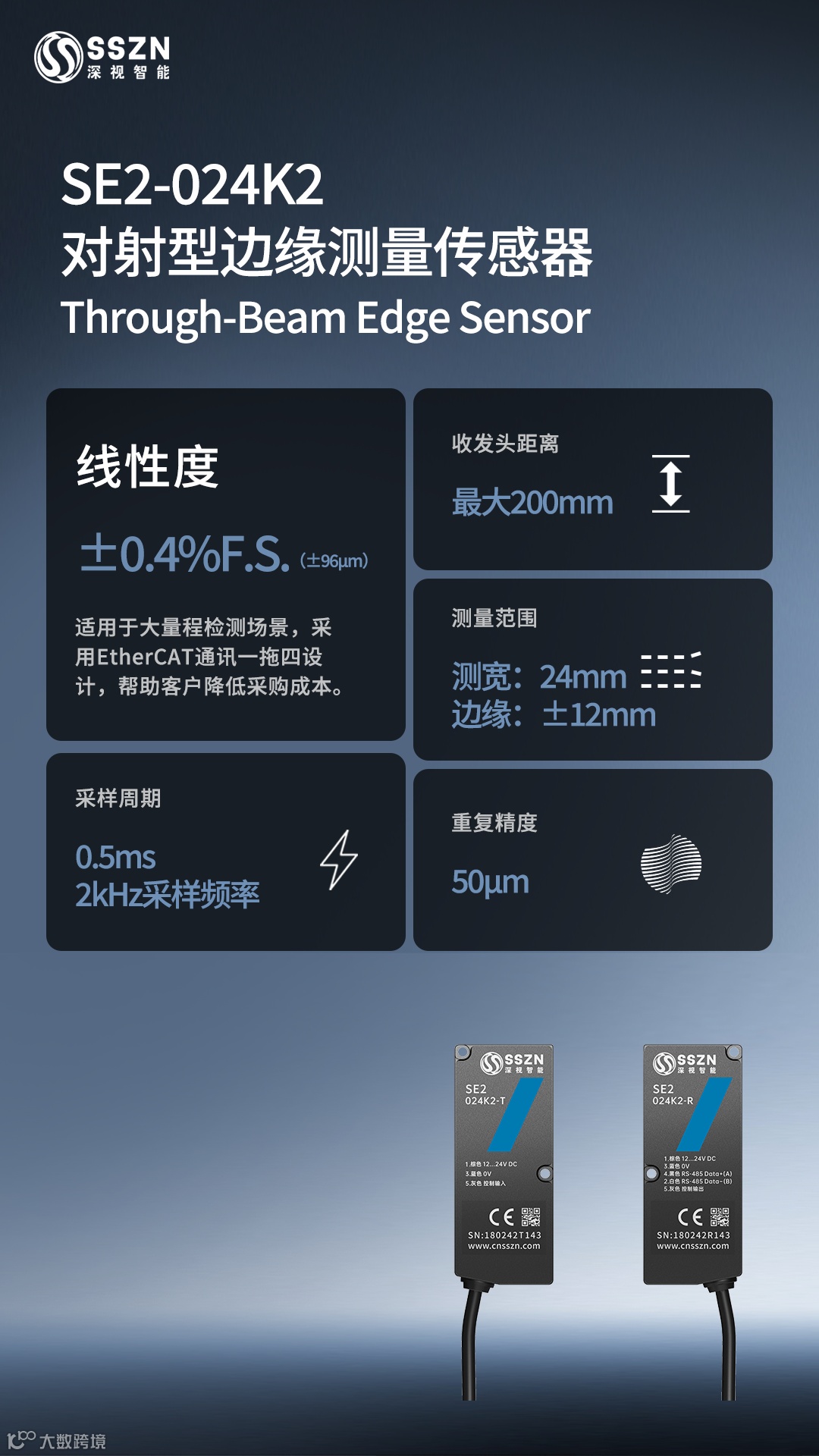

采用深视智能SE2-024K2对射型边缘测量传感器，传感头量程为24mm，采⽤RS485通讯，与EtherCAT通讯模块直接连接，中间⽆控制器，采⽤1拖4配置，⼀个EtherCAT通讯模块可接4对传感头，采⽤航插接线，⽅便可靠，信号通讯稳定不受⼲扰，同时省去AD转换模块，更⼤限度为客⼾节省成本。
