铝壳作为锂电池最重要的保护壳，能够将电芯隔离，避免外界物质对电芯的性能产生不良影响，因此，将电芯封装进铝壳也是锂电池生产过程中的一个关键工序。

为保证电芯的完整入壳以及后续顶盖焊接工序的开展，深视智能使用3D相机对顶盖与壳体之间的缝隙宽度和台阶高度进行检测，提升锂电池的生产质量和效率。

产品名称：锂电池顶盖&壳体

测量项目：台阶段差，间隙宽度

测量要求：需检测出大于0.1mm的段差，大于0.06mm的缝隙。

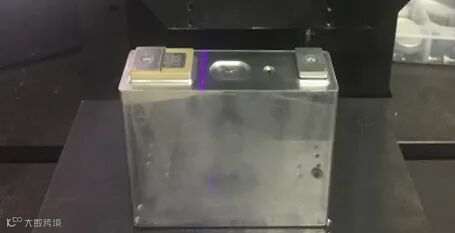

图 | 实物图

测量方案：高度差通过将设定测量点的高度值减去设定基准点的高度值即可得到；而点线距离则利用顶点卡尺找边缘点，直线卡尺拟合边缘直线，即可计算点到直线的距离。

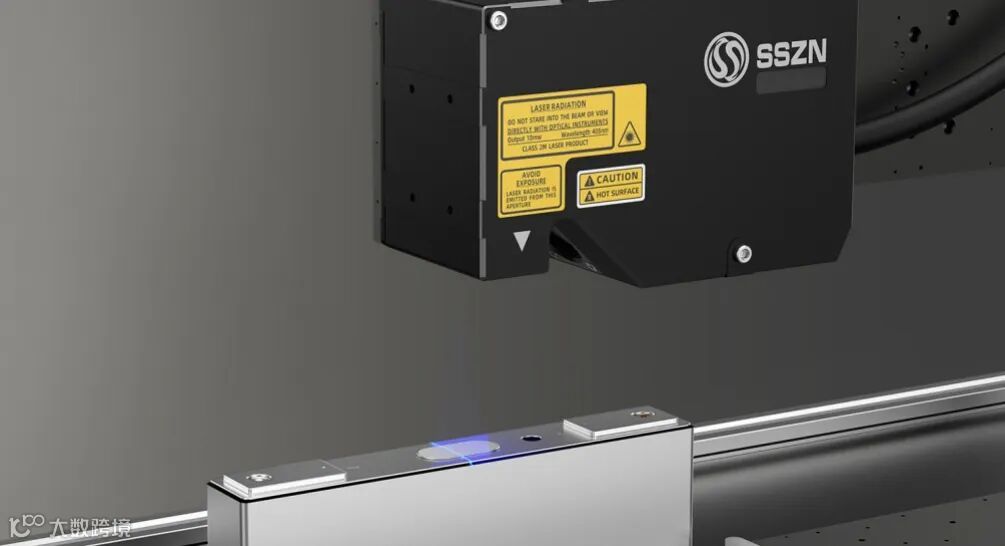

图 | 示意图

测量结果：SR8020精度可满足检测需求，扫描时间可达200mm/s。

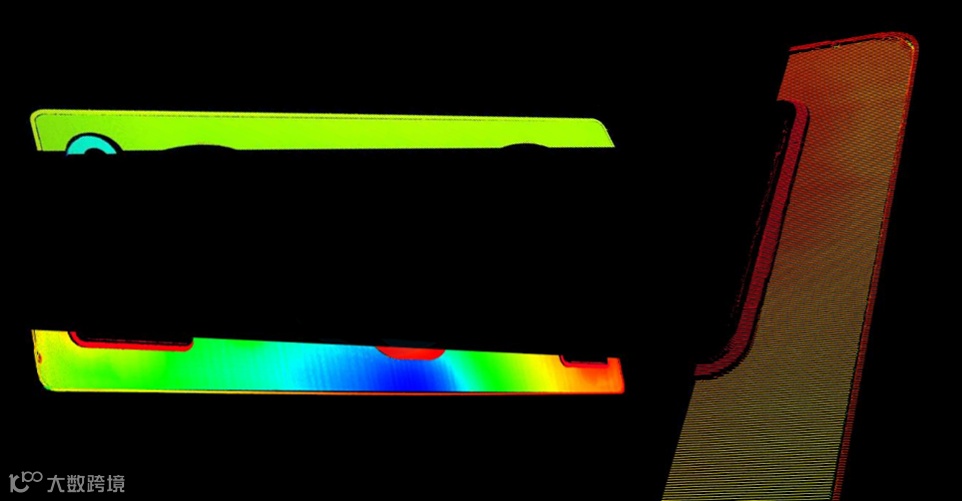

图 | 点云图

3D扫描成像测量可以在点云数据上做图像处理，提供更高的稳定性（产品兼容多种情况并具有更高的定位精度等）。此外，相机压缩景深和提高帧率后，拥有更快的检测速度。

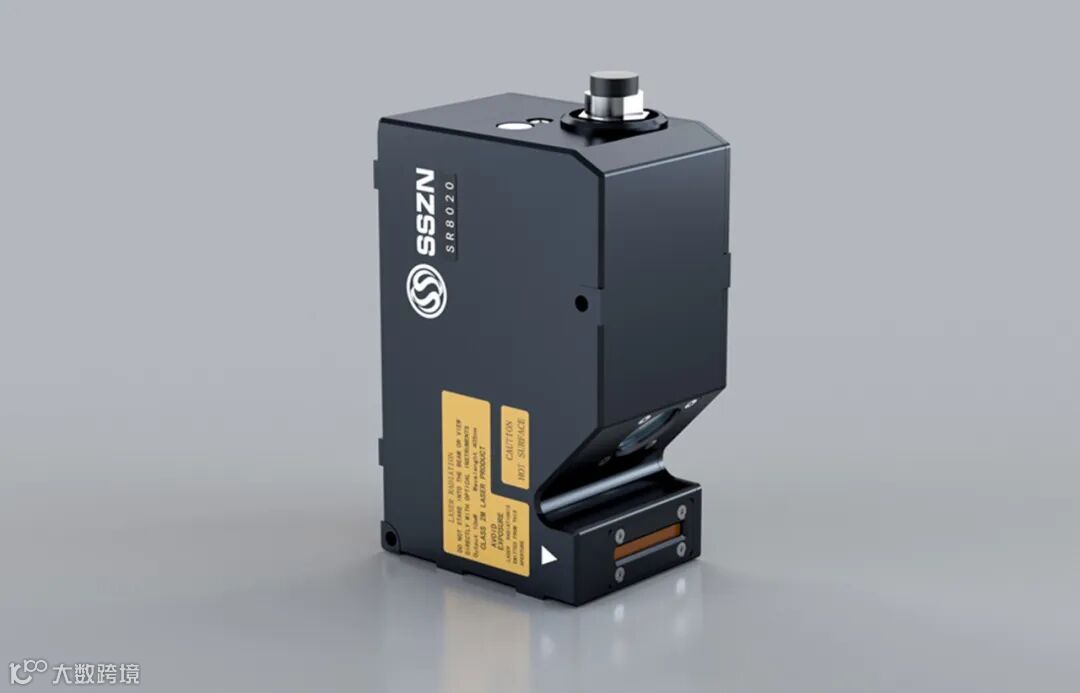

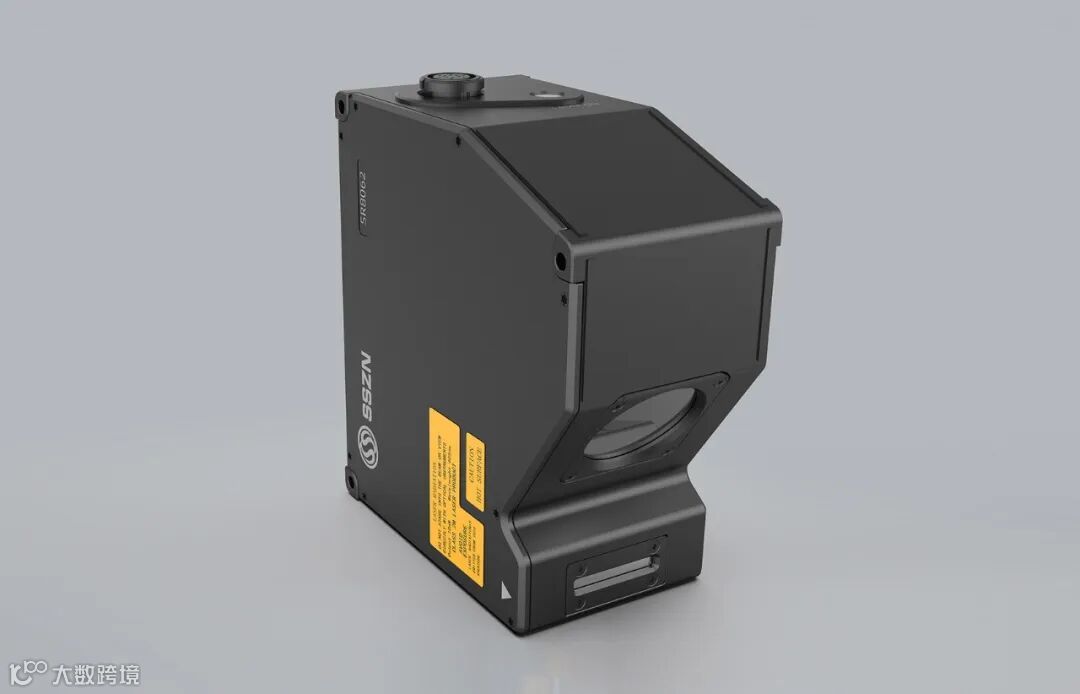

1.相机型号: SR8020

2.参考物距(CD): 23mm

3.Z轴高度(FS): 5.2mm

4.X轴宽度: 14.5mm

5.Z轴线性度: ±0.02%的F.S.

6.Z轴重复精度: 0.15μm

7.X轴重复精度: 1.5μm

8.X轴数据间隔: 5μm

9.X轴轮廓点数: 3200

10.扫描速度: 3200~67000

此外，在物距要求大于50mm时，我们也可以选用SR8062进行检测。

1.相机型号: SR8062

2.参考物距(CD): 60mm

3.Z轴高度(FS): 8.5mm

4.X轴宽度: 17mm

5.Z轴线性度: ±0.02%的F.S.

6.Z轴重复精度: 0.15μm

7.X轴重复精度: 1.5μm

8.X轴数据间隔: 5.5μm

9.X轴轮廓点数: 3200

10.扫描速度: 3200~67000
