导读：深视智能高速相机在工作模态非接触测量领域应用

工作模态分析

模态是结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。模态参数可以由计算或试验分析取得，这些信息对于理解和预测结构的动态行为具有重要意义。在实际的工程应用中，可以发现结构的潜在问题，如共振、过度振动等，有助于对结构进行优化设计，提高结构的稳定性和可靠性。

工作模态分析(Operational Modal Analysis ,OMA)指通过分析结构处于工作状态下的工作数据来提取模态参数，工作模态分析最明显的特征是仅测量结构的输出响应，不需要或者无法测量输入，这些类型的模型通常被称为“只有输出”的系统。模态的固有频率相对较高，故需要额外施加一个或多个较小的随机激励来模拟试件的工作状态。

传统的试验方案-接触式测量

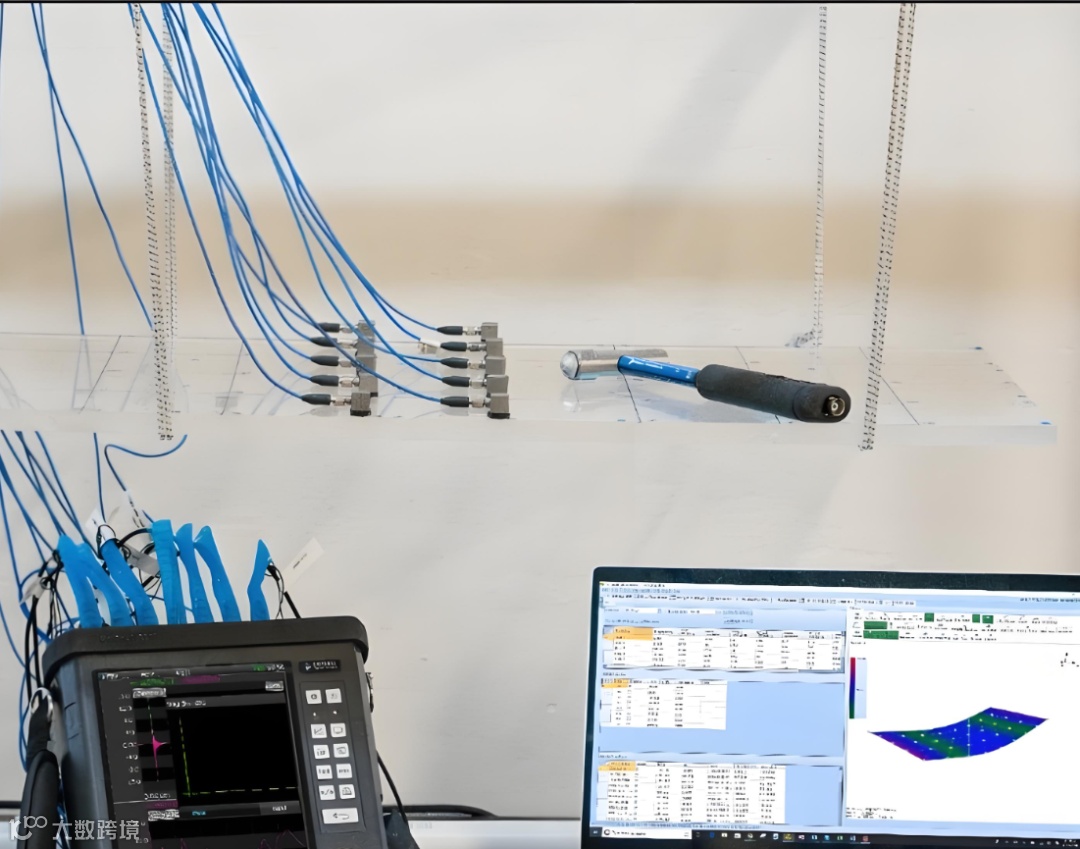

图 | 传统的试验方案

传统的试验一般采用接触式测量方案：结构处于静止状态，通过使用额外的激励设备去激励结构产生响应。这种方法存在较多的局限性，如无法真实反映出结构在实际工作环境下的振动特性；由于需要在试件表面粘贴传感器，会对测量对象产生干扰，影响测量结果的准确性；测量过程繁琐、耗时，需要布置大量传感器和线缆以满足多点多方向测量；容错率低，需要专业的人员进行操作和分析。
