点击蓝字
关注我们
DOI:10.16085/j.issn.1000-6613.2023-1062
https://doi.org/10.16085/j.issn.1000-6613.2023-1062.
【文章摘要】
随着球形石墨在锂离子电池负极材料的应用，天然鳞片石墨球化过程中产生了大量的球形尾料，其利用率及附加值较低。本文将球形石墨(SG8)、球形尾料与羧基化纳米纤维素按不同比例混合，制备了六种柔性电热膜。通过调控球形石墨和球形尾料添加量、电压等参数，研究电热膜的电阻、电阻率和升温速率的演变规律。研究表明,在10V 电压下，球形尾料含量为15%的加热膜电阻率为8.57×10-3Ω/mm，达到发热最高温59.3℃，前30s 的升温速率为0.50℃/s，水洗后球形尾料含量为 15%的加热膜电阻率为9.30×10-3Ω/mm，达到发热最高温度58.6℃，前30s的升温速率为0.46℃/s，表明球形尾料电热膜水洗后仍具备良好的柔性和发热性能，证明了利用天然石墨球形尾料可制备柔性电热膜。相比于球形石墨，球形尾料具有更好的电热性能，为天然石墨球形尾料的高质化利用提供了解决途径。

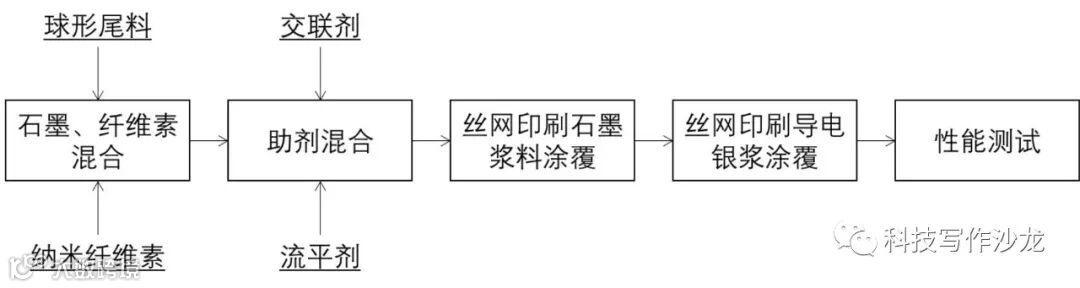

柔性电热膜制备流程图

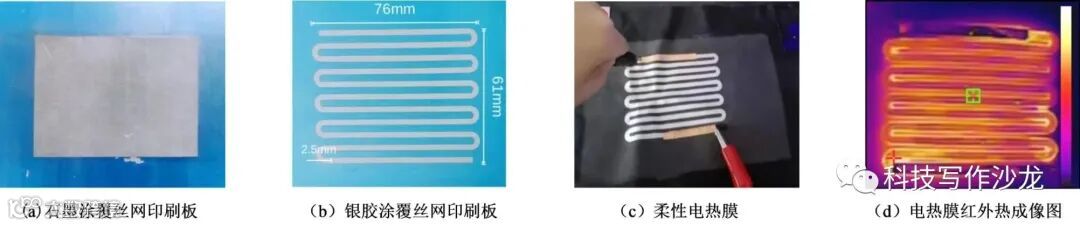

柔性电热膜制备可视图

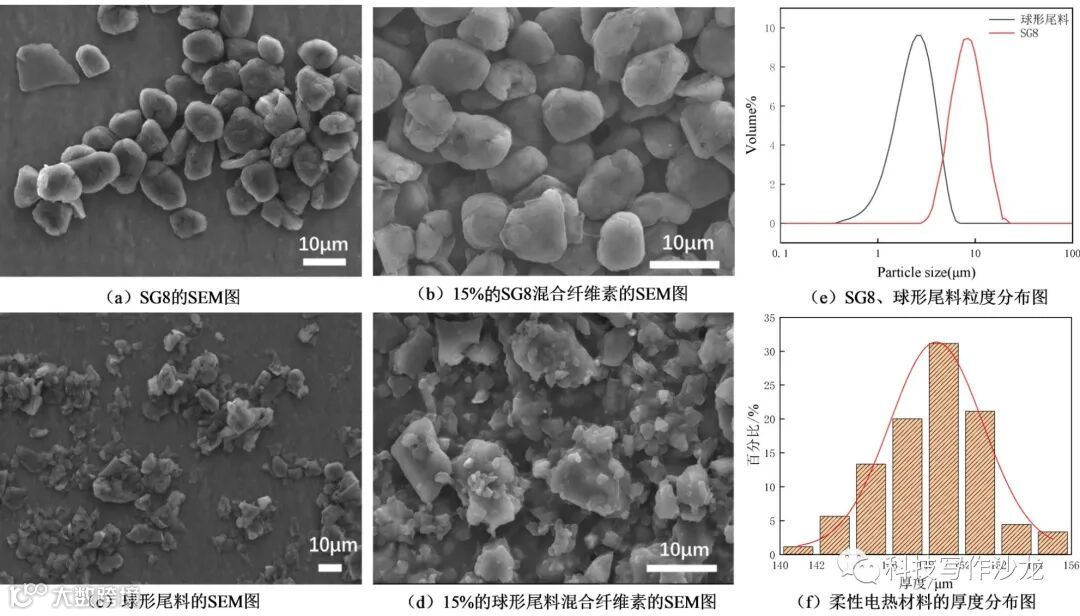

SG8、球形尾料电热膜的结构特征

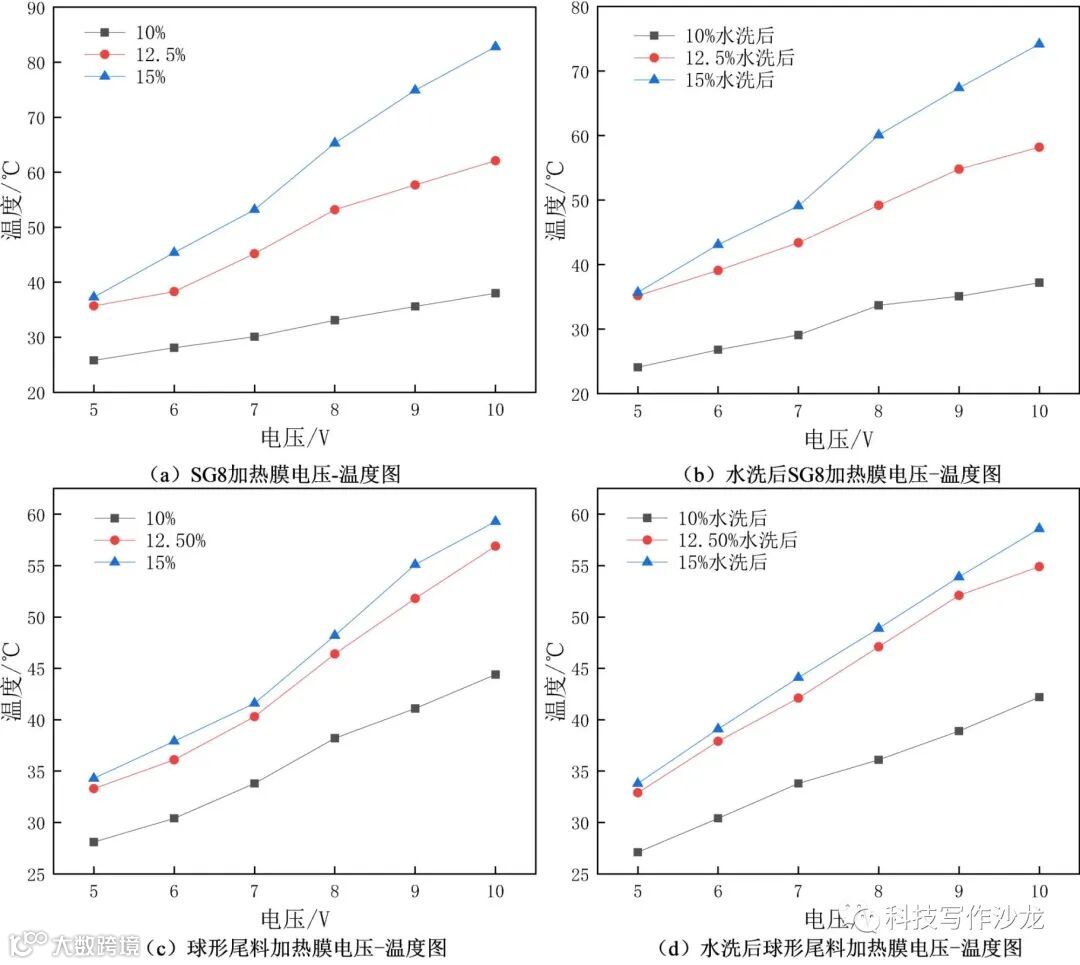

SG8、球形尾料加热膜水洗前后的温度时间图
【作者介绍】
第一作者：
徐冰（山西农业大学，中国科学院过程工程研究所）女，从事天然石墨材料研究
通讯作者：
周兴，博士，讲师，研究方向为重质碳能源的清洁利用，氢能源的制备。E-mail：zhoux@hebtu.edu.cn
公旭中，博士，副研究员，研究方向为天然石墨负极材料。E-mail：xzgong@ipe.ac.cn
此工作获得十三五国家固废重点专项资助
30期基金写作沙龙
恭候您的加入！
THE 2024
