构建富含氟化锂(LiF)的阴离子衍生固体电解质界面(SEI)被认为是解决锂金属电池(LMBs)安全性差和循环性能差的最有希望的策略。
近日,郑州大学崔鑫炜、杜江团队发现,与直接从表面极性基团向双(三氟甲磺酰基)酰亚胺(TFSI⁻)转移电子以诱导富含LiF的SEI形成不同,偶极诱导的含氟阴离子分解反应始于锂离子的吸附,并且高度依赖于其在极性表面上的流动性。为了证明这一点,我们成功制备了单层石墨炔/ MXene(sGDY@MXene)异质结构,并将其集成到聚丙烯隔膜中。研究发现,吸附在sGDY@MXene上的锂离子连接了电子供体sGDY@MXene和TFSI⁻,促进了TFSI⁻的分解反应中的界面电荷转移。然而,这并不是全部。sGDY@MXene还赋予了吸附的锂离子高流动性,使它们能够到达最佳反应位点,并加速其与O=S=O上的O和断裂的–CF₃⁻上的F的配位过程,从而促进键的断裂。相比之下,吸附在更亲锂的原始MXene上的锂离子阻碍了这些断裂过程。因此,sGDY@MXene上的分解反应被加速。本工作强调了在有效促进富含LiF的SEI形成中,亲锂性和锂离子流动性之间的平衡至关重要,这对于锂金属电池的长期稳定性至关重要。
1. 亲锂性与锂离子流动性的平衡
-
亲锂性(Lithiophilicity):材料表面的亲锂性是指其对锂离子的吸附能力。高亲锂性表面(如原始MXene)可以强烈吸附锂离子,但这种强吸附作用会限制锂离子的流动性,从而阻碍其参与界面反应。 -
锂离子流动性(Li-ion Mobility):锂离子在极性表面上的流动性对其参与界面反应至关重要。高流动性的锂离子可以快速移动到最佳反应位点,促进含氟阴离子的分解反应。 -
本文研究表明,单纯的高亲锂性或高流动性都无法有效促进含氟阴离子的分解。只有在亲锂性和锂离子流动性之间达到平衡时,才能高效地形成富含LiF的SEI。
2. 单层石墨炔/ MXene(sGDY@MXene)异质结构的作用
-
异质结构的设计:sGDY@MXene通过在MXene表面生长单层石墨炔(GDY)构建而成。这种设计结合了MXene的高亲锂性和GDY的高离子流动性。 -
电子供体与锂离子桥接:sGDY@MXene表面的锂离子起到了“动态桥接”的作用,连接了电子供体(sGDY@MXene)和TFSI⁻阴离子。这种桥接作用促进了界面电荷转移,加速了TFSI⁻的分解。 -
锂离子的高流动性:sGDY@MXene表面的锂离子具有高流动性,能够快速移动到最佳反应位点,与TFSI⁻中的氧(O)和氟(F)配位,从而加速C-S和C-F键的断裂,最终形成LiF。
3. 含氟阴离子分解反应的机制
-
反应过程: -

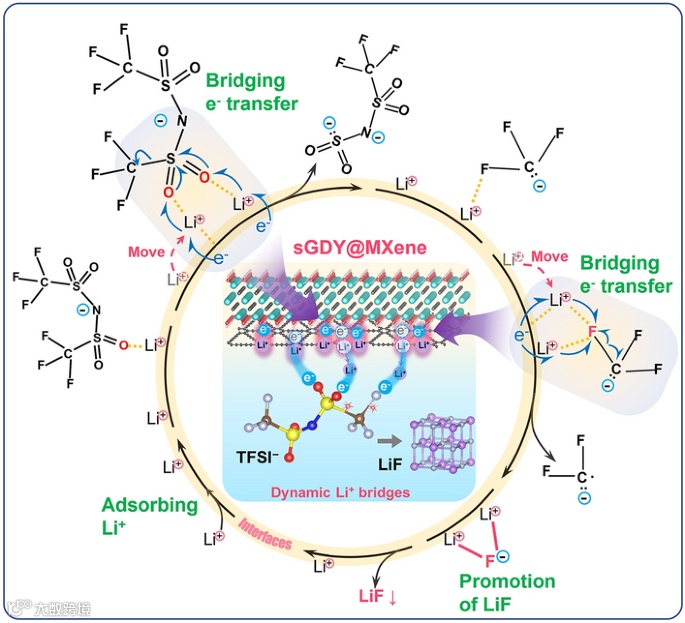

吸附与桥接:锂离子首先吸附在sGDY@MXene表面,并作为“桥接”连接sGDY@MXene和TFSI⁻。 -
电荷转移:电子从sGDY@MXene通过锂离子桥接转移到TFSI⁻,导致TFSI⁻中的C-S键和C-F键逐渐弱化。 -
键断裂与LiF形成:随着锂离子的动态调整和配位,C-S键和C-F键最终断裂,生成LiF。 -

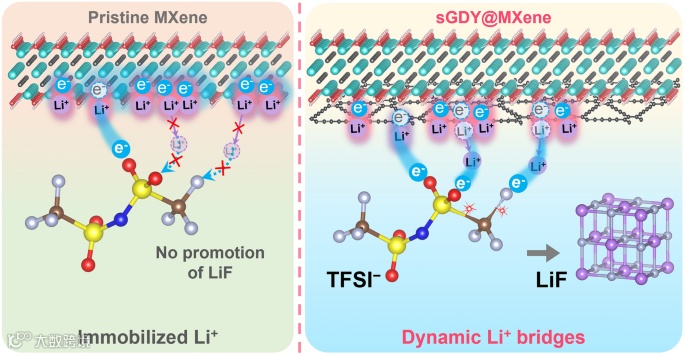

对比原始MXene:原始MXene虽然具有更高的亲锂性,但由于锂离子的流动性差,无法有效促进TFSI⁻的分解反应,因此无法形成富含LiF的SEI。
4. 富含LiF的SEI的形成及其优势
-
富含LiF的SEI特性:LiF具有高机械强度、良好的化学稳定性、低溶解度、宽禁带(抑制电子隧穿)、高界面能和低锂离子扩散势垒。这些特性使得SEI更加稳定,能够抑制锂枝晶的生长,促进均匀的锂离子通量,从而实现均匀的锂沉积。 -
电化学性能提升:通过sGDY@MXene形成的富含LiF的SEI显著提升了锂金属负极的循环稳定性和倍率性能,延长了电池的使用寿命。

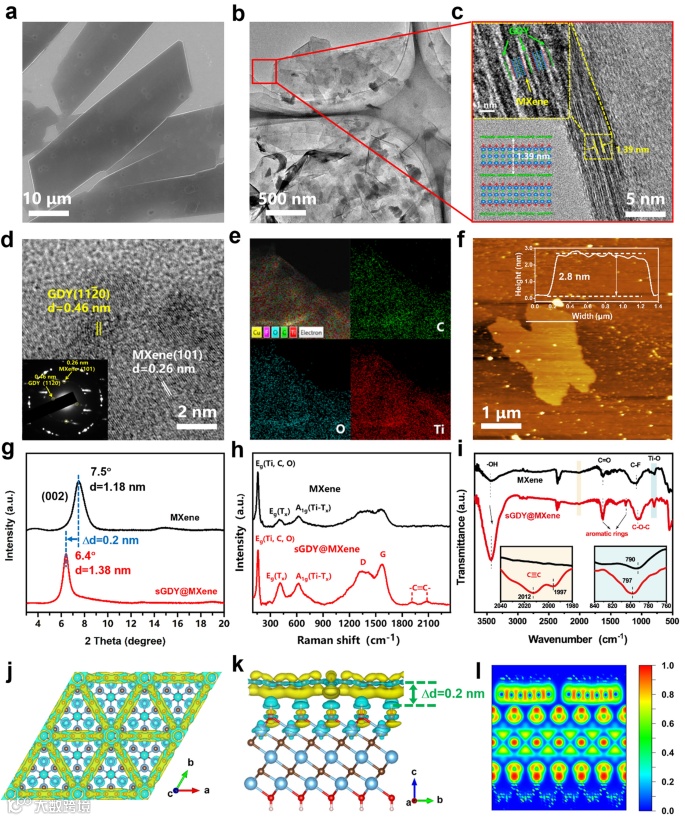

(a) 扫描电子显微镜(SEM)图像;
(b) 透射电子显微镜(TEM)图像;
(c) 截面的高分辨率TEM图像及从图(b)中红色框区域的放大图;
(d) 平面表面的高分辨率TEM图像;
(e) 元素分布图;
(f) 原子力显微镜(AFM)图像及厚度测量;
(g) sGDY@MXene与MXene的X射线衍射(XRD)图谱;
(h) 拉曼光谱;
(i) 傅里叶变换红外光谱(FTIR);
(j) sGDY@MXene的差分电荷密度图(顶视图);
(k) sGDY@MXene的差分电荷密度图(截面视图);
(l) sGDY@MXene截面的电子局域化函数(ELF)。

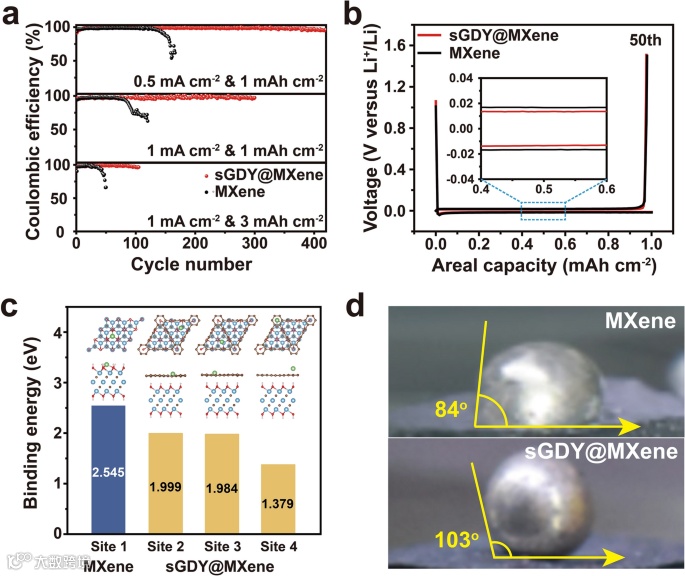

(a) 在不同电流密度和面积容量下的库仑效率对比;
(b) 在0.5 mA cm⁻²下容量为1 mAh cm⁻²时的第50次充/放电循环的电压曲线;
(c) 不同稳定吸附位点上的锂离子结合能计算;
(d) 接触角测量。

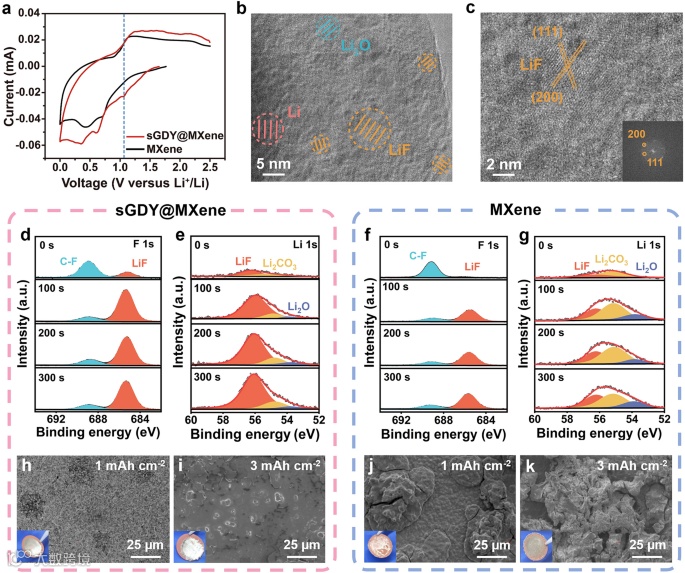

(a) 初始循环伏安(CV)曲线,揭示电解液的电化学分解;
(b) 和 (c) sGDY@MXene电池中形成的富含LiF的SEI的冷冻透射电子显微镜(cryo-TEM)图像;
(d) 和 (e) sGDY@MXene电池中锂沉积表面的F 1s和Li 1s XPS深度分析;
(f) 和 (g) MXene电池中锂沉积表面的F 1s和Li 1s XPS深度分析;
(h) 至 (k) sGDY@MXene电池(h, i)和MXene电池(j, k)中铜基底上的锂沉积的扫描电子显微镜(SEM)图像,面积容量分别为1和3 mAh cm⁻²,插图显示了相应的数字图像。

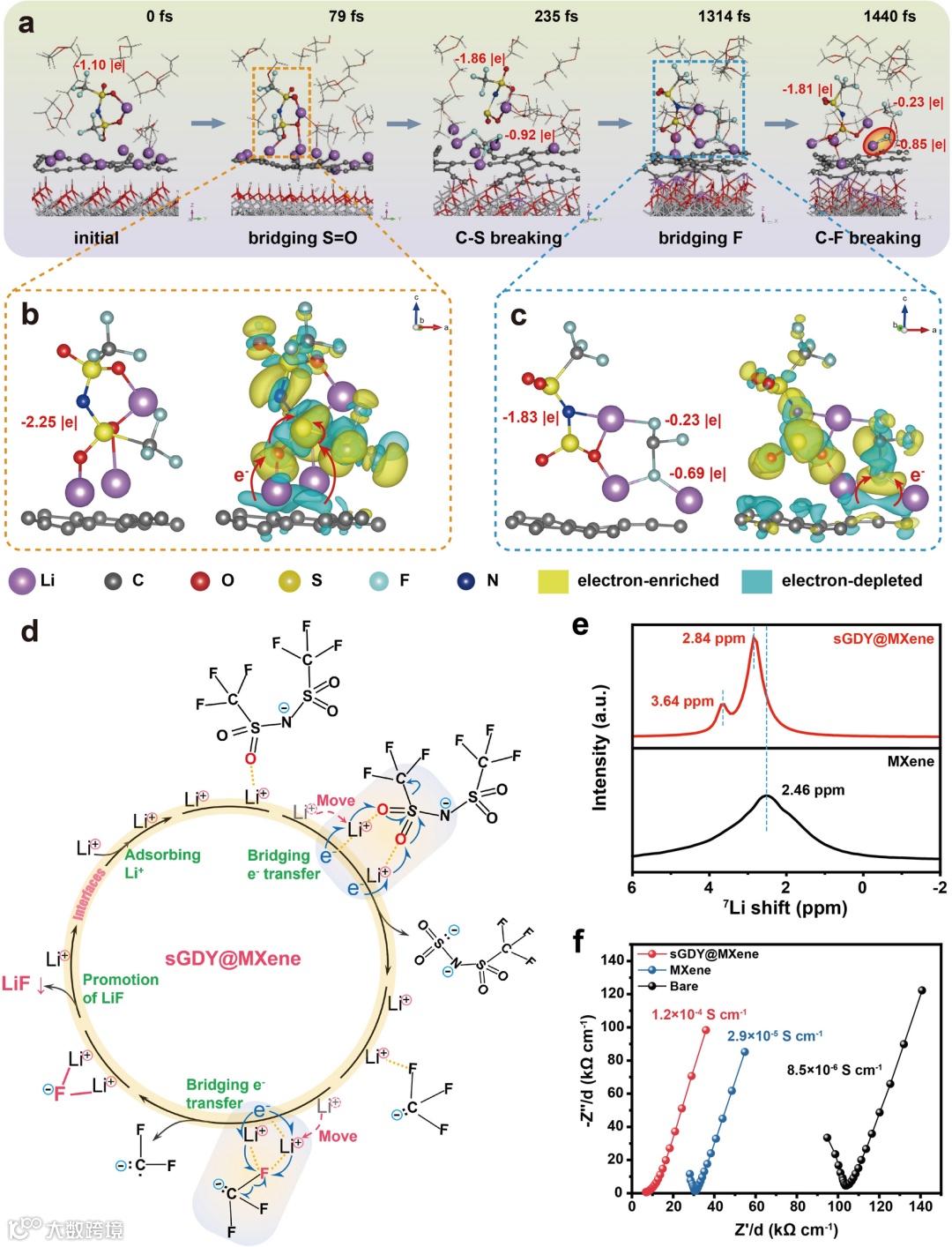

(a) AIMD模拟快照,显示TFSI⁻分解的演变过程(0, 79, 235, 1314, 和 1440 fs);
(b) 和 (c) 79 fs和1314 fs时TFSI⁻的锂离子桥接构型及对应的差分电荷密度图;
(d) 提出的锂离子桥接TFSI⁻分解反应路径;
(e) 通过7Li固体核磁共振(SS-NMR)谱测试sGDY@MXene和MXene表面的锂离子动态;
(f) 通过离子电导率测试验证sGDY@MXene表面的锂离子高流动性。

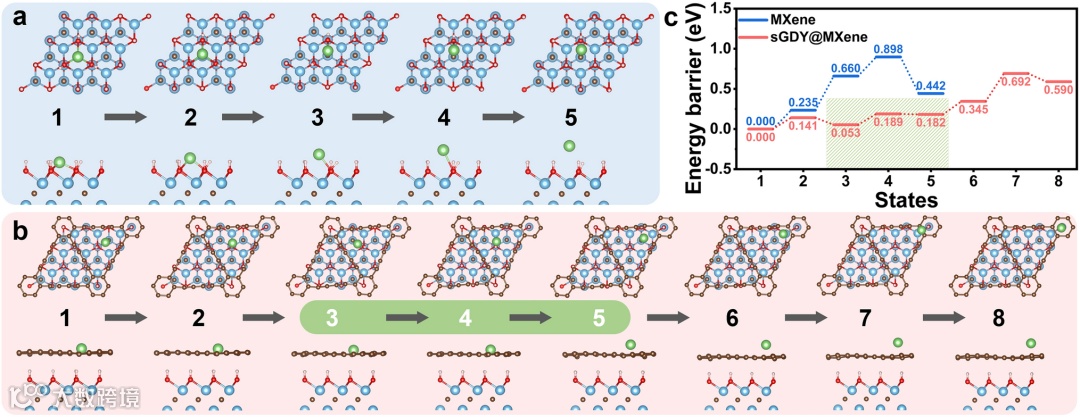

(a) 锂离子在MXene表面的迁移路径;
(b) 锂离子在sGDY@MXene表面的迁移路径;
(c) 对应的能量势垒。

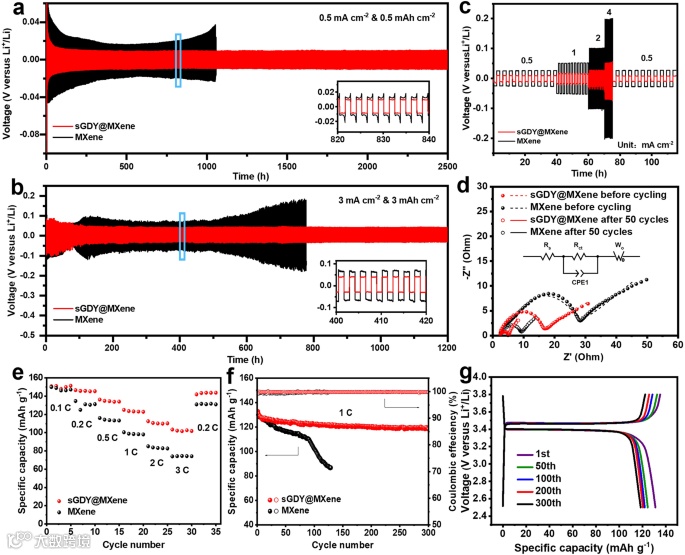

图7 锂-锂对称电池和锂-LFP全电池的电化学性能。
(a) 在0.5 mA cm⁻²和0.5 mAh cm⁻²下sGDY@MXene电池的长期锂沉积/剥离曲线;
(b) 在3 mA cm⁻²和3 mAh cm⁻²下sGDY@MXene电池的长期锂沉积/剥离曲线;
(c) 在不同电流密度下sGDY@MXene电池的电压曲线;
(d) 对称电池在循环前后的电化学阻抗谱(EIS)及拟合结果(插图为等效电路);
(e) 锂-LFP全电池的倍率性能;
(f) 锂-LFP全电池的循环稳定性;
(g) sGDY@MXene全电池在不同循环次数下的充/放电曲线。
【结论】
本工作通过一种新型的二维异质结构材料——单层石墨炔/ MXene(sGDY@MXene),为偶极诱导的阴离子分解反应提供了新的见解。sGDY@MXene通过在吸附了Cu²⁺的Ti₃C₂-MXene纳米片上生长单层石墨炔而成功制备。综合表征和模拟结果表明,石墨炔从MXene处获得电子,在共轭二炔链上形成电子富集区域,这些区域同时也充当电子传导通道。与此同时,sGDY在MXene表面上保留了石墨炔的典型特征,即相对较大的电子缺陷三角孔。

内容来源:科学电池网
编辑:内容开发部
非申请,请勿转载!
声明:推文作为学术交流用途,如有侵权或解读错误之处,请在后台留言指正~
