一粹课堂 | Normalmap制作方法

打开低模，导入对应的高模，进行高低模的匹配。这是烘培normalmap的第一步，也是很重要的一步，直接关系到normalmap赋予低模后是否准确，应给予充分重视。下图是一个简单的例子：

在MAX中如何设置烘培

点选低模，打开Rendering下的Render to texture选项面板，下面的所有设置都是在这个面板进行的。首先在General Setting下设置贴图输出路径：

在Render setting下选择渲染器类型，我们习惯选择mentalray，因为它的渲染质量要优于MAX的默认渲染器，而且有采样率的设置：

接下来，在set up下设置渲染的采样率，如果只是测试渲染，可以把最小值和最大值设的低一些，最终渲染可以再调高，最终采样率通常设为最小64，最大256，这个数值从效率来讲是比较可取的：

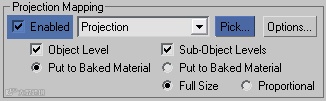

在projection mapping下勾选Enabled选项，然后pick高模：

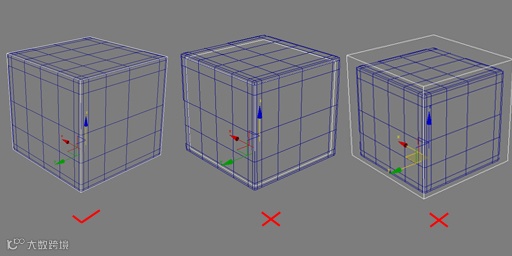

Pick完高模你会发现，低模增加了一个projection层级，同时视图中增加了一个蓝色的包裹框。最初的包裹框是很乱的，需要我们手动调节来达到完全包住两个模型的目的：进入projection层级，在cage选项下点击Reset,然后把Amount的值增大，直到视图中的框体完全包住两个模型。

如果模型比较复杂，靠调节数值达不到要求，可以进入cage层级，对包裹框进行点的编辑，以便更好的匹配模型。

接下来，选择我们所烘培贴图的属性。点Add,在弹出的对话框里选择normalsmap；然后在File Name and Type选项定义将要渲染图片的名称和属性；在Target Map Slot下选择Bump;下面的Size是设置要烘培NORMALMAP图的尺寸大小：

OK，所有设置完毕，点击左下方的render开始烘培，烘培时间会根据你设置的采样率和贴图尺寸大小而有所不同。

在MAX中指定normalmap：

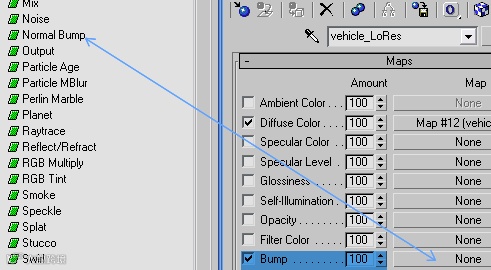

打开材质编辑器，将BUMP的值调到100，然后赋予它NormalBump贴图类型。

将渲染的normalmap指定给NormalBump，打开DX显示。

这时在视图中就会看到赋予物体normalmap的效果了。

小提示：打开DX显示的目的是在视图中实时观察normalmap的效果，当进行与此不相关的操作（修改模型、UV等等）时，最好关掉DX显示，只在观察效果时打开。因为DX显示会让视图刷新和其它操作变的很慢，特别是在进行redo、undo操作时，变慢效果尤其明显，搞不好MAX就挂掉了。

在Maya中如何设置烘培

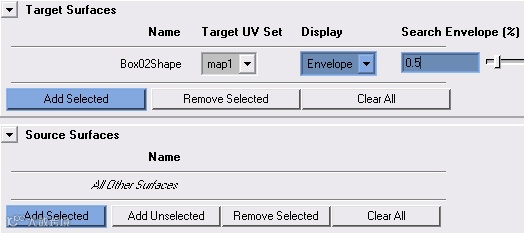

在MAYA中打开低模，然后导入高模，依次打开Modify / Surface Sampler，开启Surface Sampler选项卡。选中低模，点击Target Surfaces下的Add Selected, 添加低模；然后选中高模，点击Source Surfaces下的Add Selected,添加高模：

如上图所示，将Display改为Envelope方式。这时视图中会出现一个红色的包裹框，调节右侧的数值，使包裹框包住两个模型。（这一步和MAX的原理是一样的）跟MAX一样，包裹框也可以进入点层级编辑。

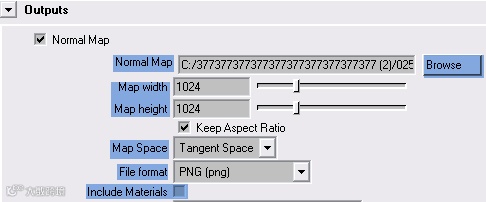

接下来依次是给贴图命名和指定路径、设置图的尺寸大小、将Map Space改为Tangent Space方式、设置贴图类型、去掉Include Material选项。

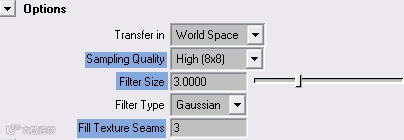

然后依次是设置采样率、设置模糊程度、UV边界溢出大小。

Sampling Quality测试渲染时可以把采样率调的低一些，最终渲染再调高；

Filter Size是设置渲染图的模糊度，可以有效改善图片质量，防止锯齿的发生；

Fill Texture Seams是控制渲染图溢出UV边界大小的，防止漏掉象素。

最后，点击Bake，烘培。

至此，MAX和MAYA的NORMALMAP烘培流程已经结束。

在Zbrush中如何烘培

安装Zmapper:将ZMapper_RevD.zip文件中的文件复制到Zbrush安装文件下的Pixologic\ZBrush2\ZData\Zplugs中，然后打开Zbrush即可。

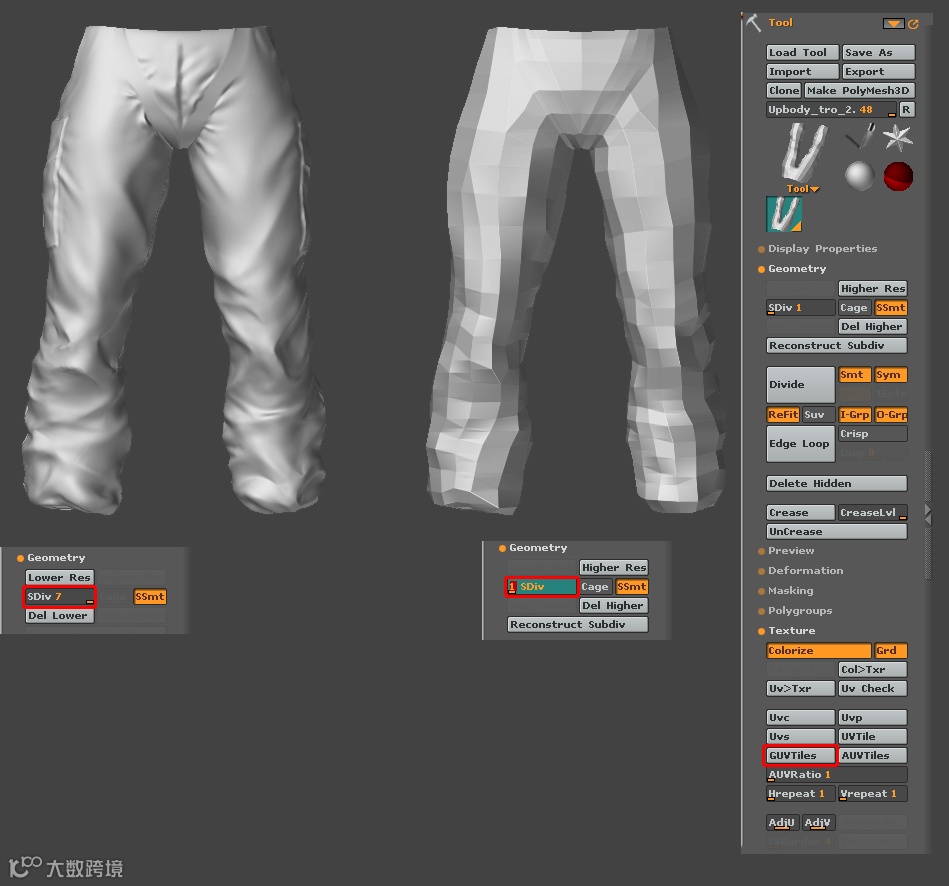

打开高模一般是ZTL笔刷文件，Shift+D至最未细分级别，在Tool>Texture中给高模UV坐标。

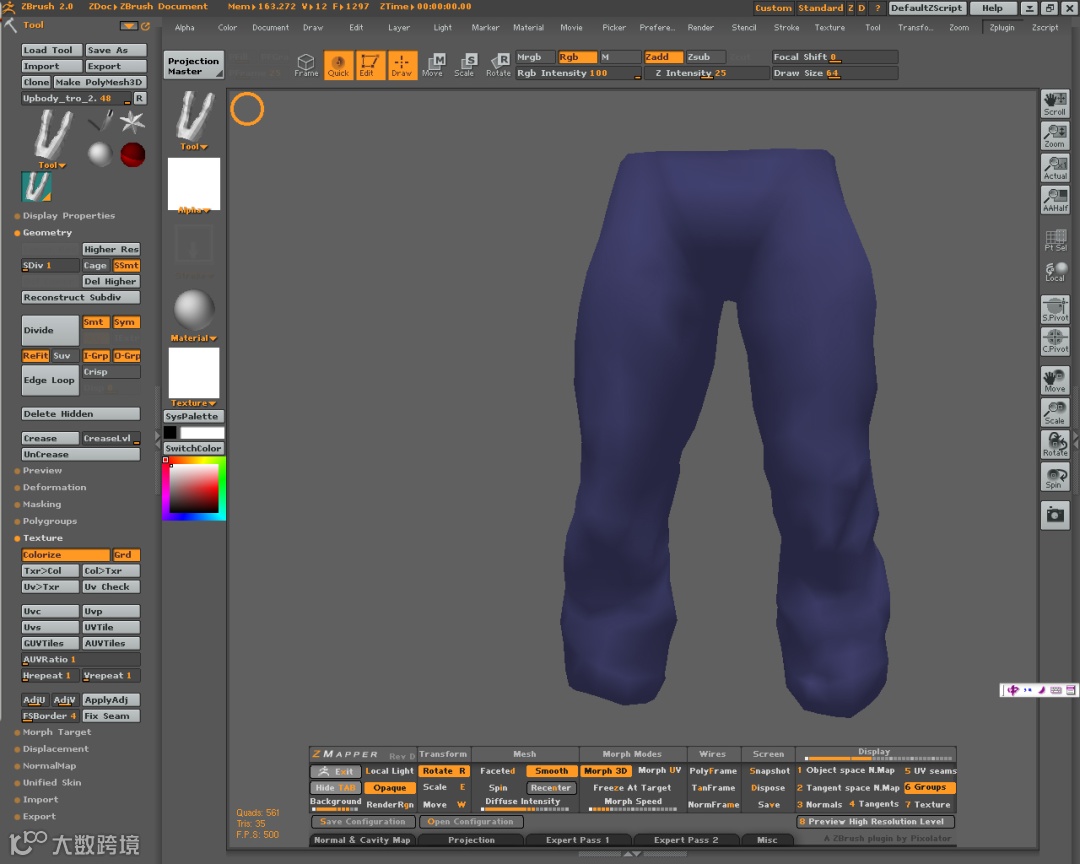

点击Zplugin>Zmapper，进入Zmapper界面。

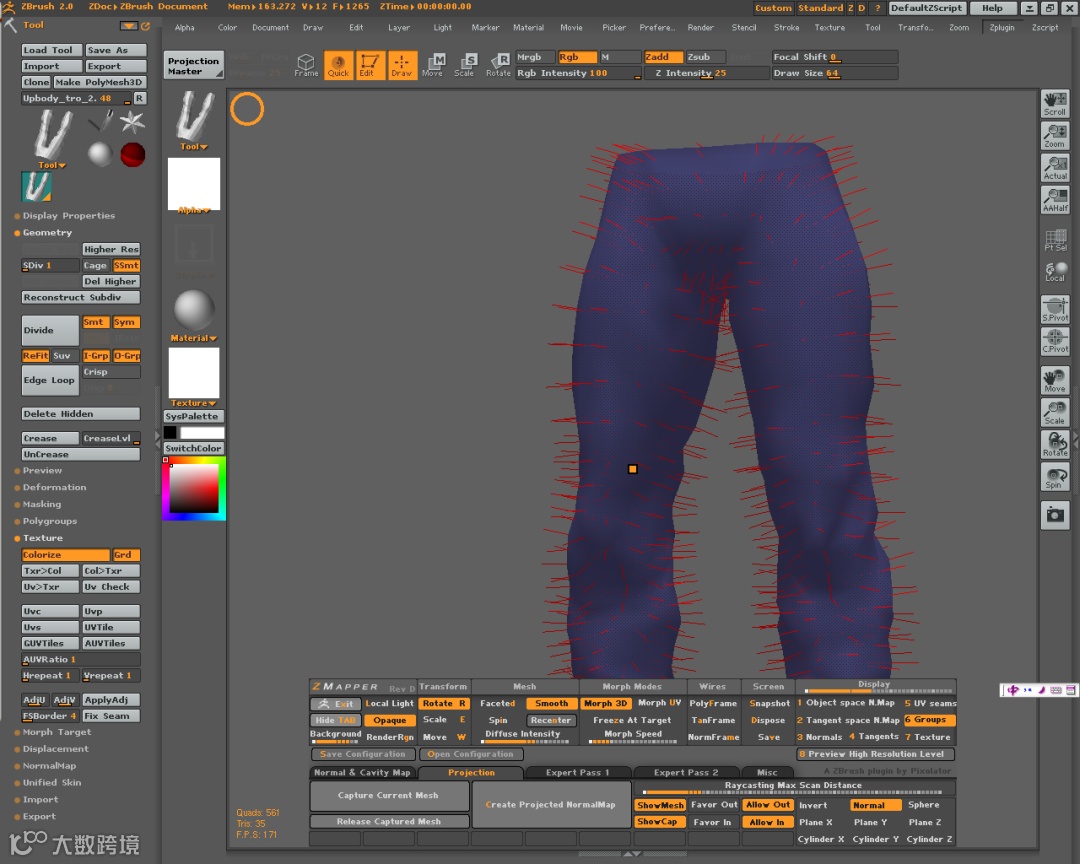

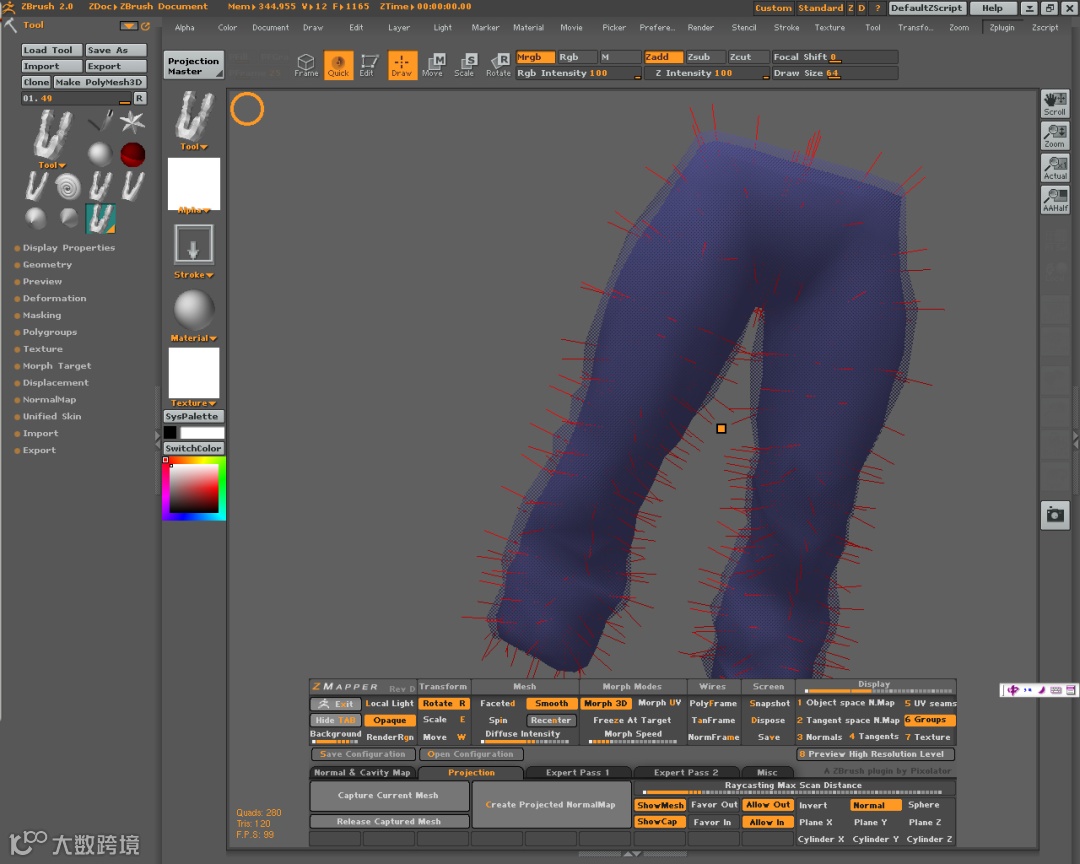

点击Projection面板下的Capture Current Mesh捕捉线.可以移动右边的Raycasting Max Scan Distance来调整捕捉线的长度(用来捕捉低模)。

按任意键退出Zmapper模式，导入LP，一般是.OBJ格式,然后再进入Zmapper模式。

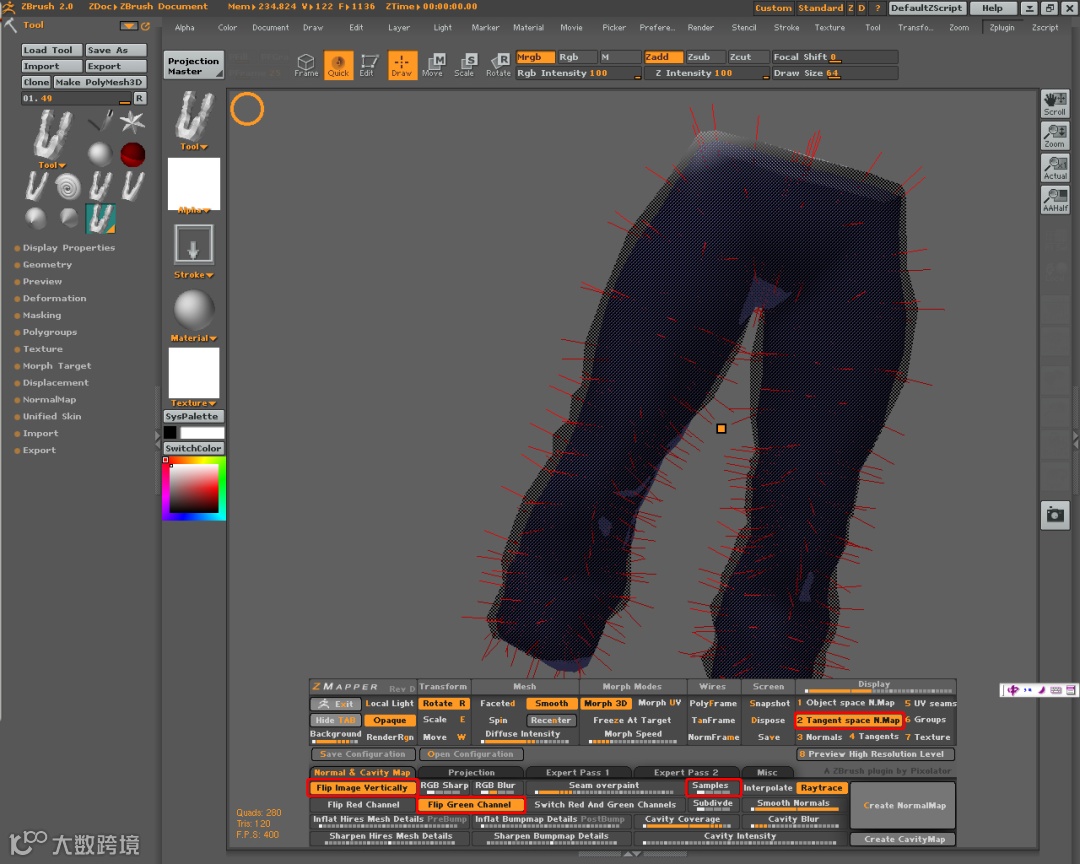

在Normal&Cavity面板中选中 Filp Image Vertically和Filp Green Channel,Samples可以调整采样值,并且选择Targent space N.Map.

然后在Projection面板中选择Create Projection Normalmap，开始烘培。

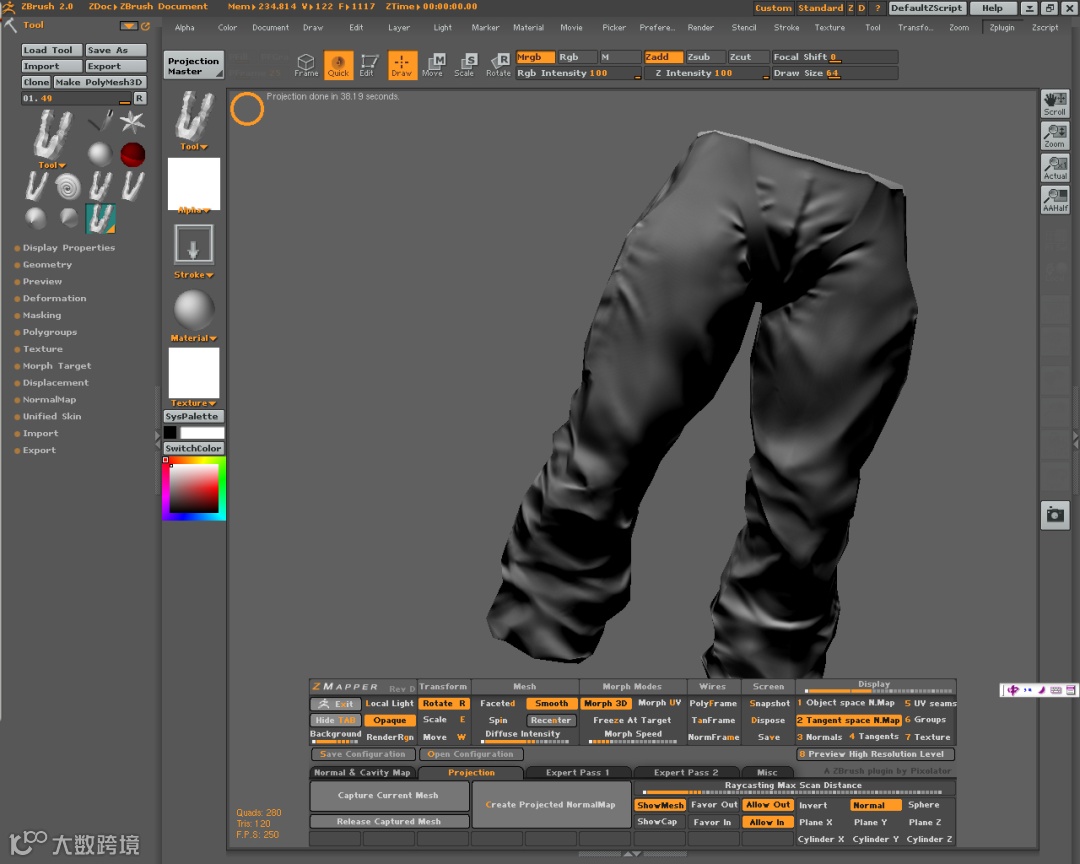

烘培完毕。

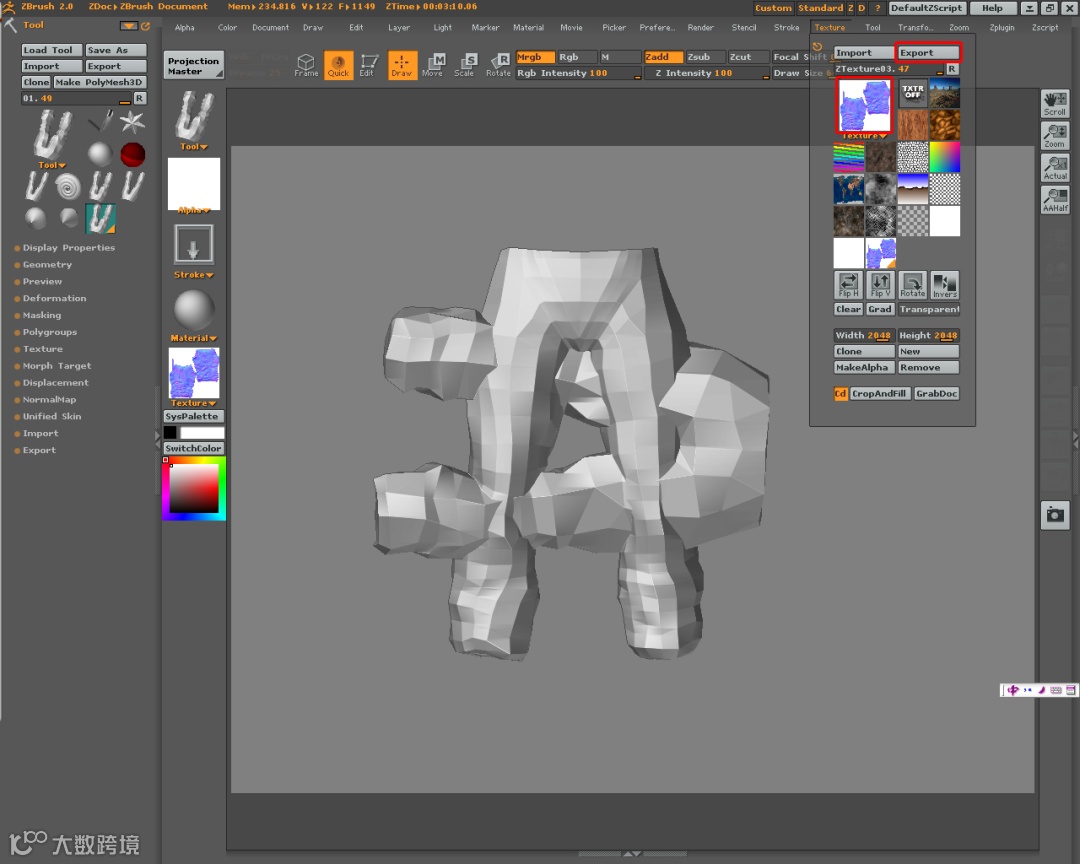

在Texture面板下导出，可导出.psd和.tga两种格式的文件,默认分辨率为2048。

首先打开一个专门模拟光照的场景，这个场景是固定的，所有参数都已经调好，不需要更改。

然后你会发现，场景里建了5盏灯，每盏灯都设置了相应的参数，你所需要做的就是在场景里做出你所需要的细节，然后赋予它一个材质球（这个材质球也是调好的，就是材质编辑器里的第一个材质球），最后在TOP视图把这些细节模型用普通渲染渲染成图片，大功告成。

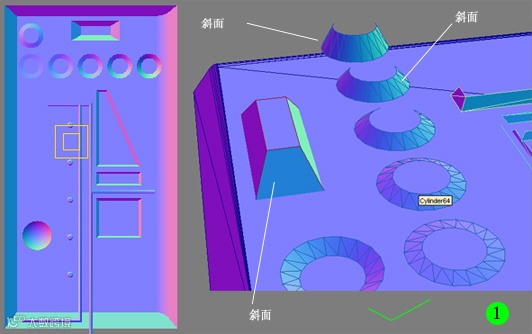

Note: 所有的物体要有意的做出斜面，因为是从顶视图渲染的关系，如果物体不带斜面，渲染出来的结果会让你大失所望，你会发现所有的物体都一个颜色，努力白费了。

以下图为例：

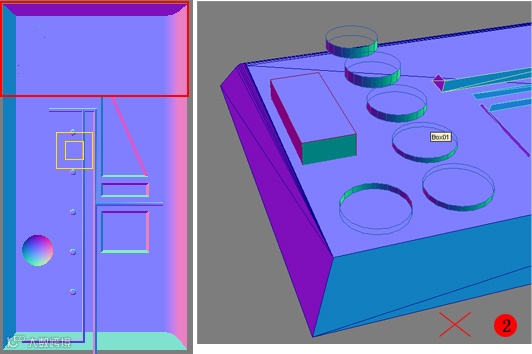

图1的做法得出了正确的结果，图2的做法导致渲染图的部分细节弱化，甚至全部丢失。

光照模拟方法是有局限的，只限于相对平的东西。举个例子，你可以把仪表盘上的一大堆仪表用灯光照出来，但如果把一个人头放到灯光下面，你会失望的。

这个方法主要用来产生normalamp细节的（比如墙上的砖块、裂缝；人物皮肤的纹理细节；飞机、汽车仪表盘上的复杂仪表、复杂的汽车引擎、机械上无数的铆钉等等，这些物体如果也要高模烘培，花费的时间和精力是巨大的）。

以下面这张纹理图为例：

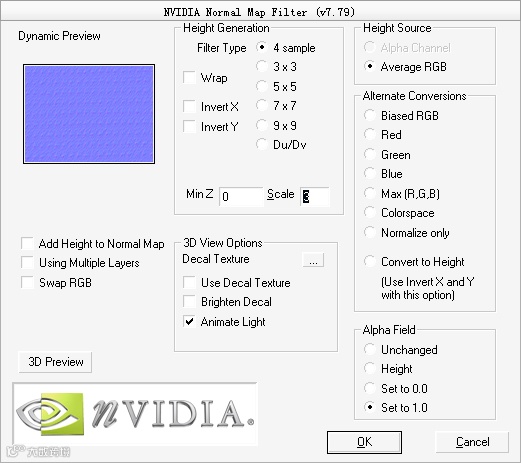

首先安装Photoshop_Plugins_7.83.0629.1500.exe文件，然后打开Filter>NVIDIATools>NormalMapFilter。

参数如上图设置，可以调整Scale值来控制转出的Normalmap强度。

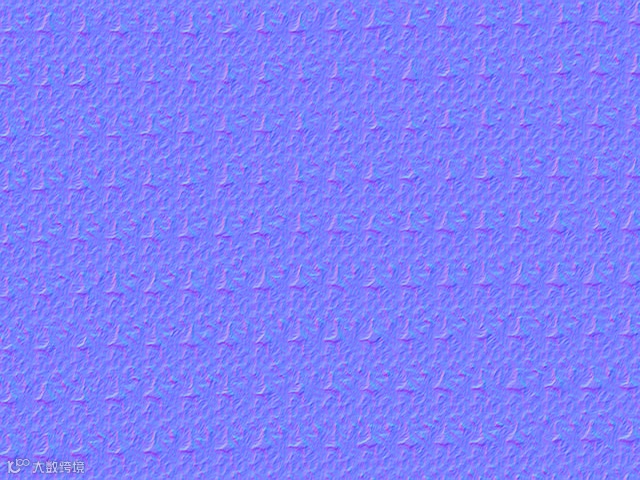

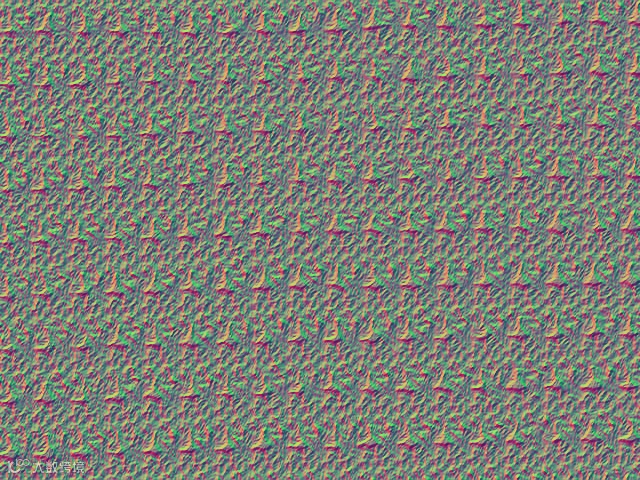

Scale=3

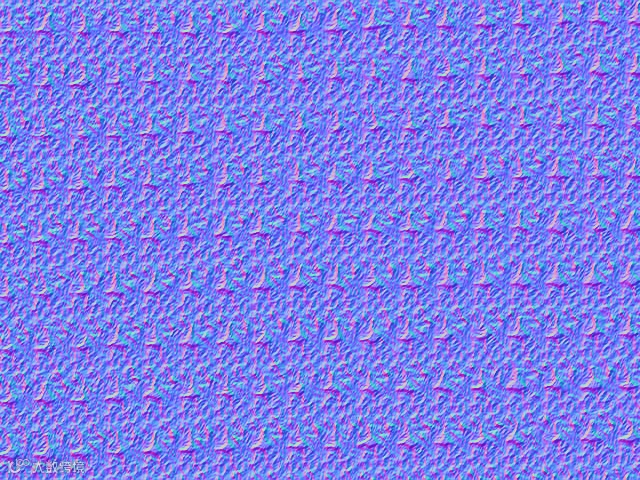

Scale=10

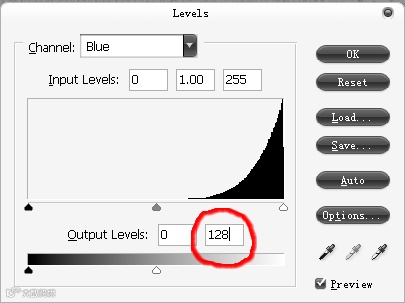

Note：将转出的纹理正确的叠加到已有的Normalmap上，将这张图的B通道使用Level(色阶工具)，将Output Level的值调整为128。

然后在图层中将该层的叠加方式改为Overlay。

调整后，以正常叠加方式显示的图层。
