A7RII这么稀缺，竟有人把它给大卸八块！
JIS 改锥套装
镊子
撬棒

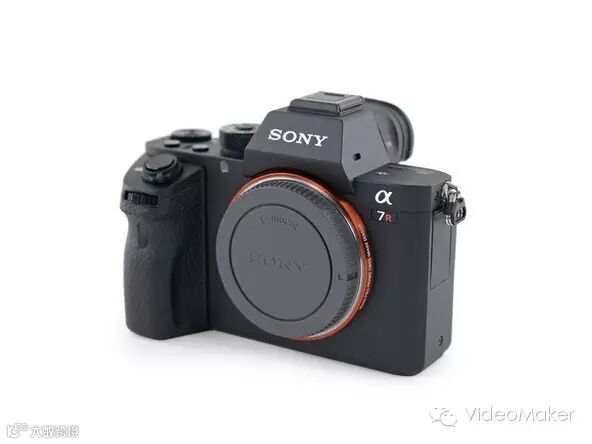

A7RⅡ已经上市了！Sony第二波大肆宣传：专业级，无反光棱镜，可更换镜头相机已经充分引起了我们的重视。让我们看看怎样的新技术使这台相机大放光彩。
4200万背照式CMOS成像器
BIONZ X 图像处理器
机内5轴光学影像防抖
4K视频记录
399个对焦点，快速混合自动对焦系统
NFC和Wi-Fi连接
规格本身已经足够使我们手指发痒，现在让我们开始拆机吧！

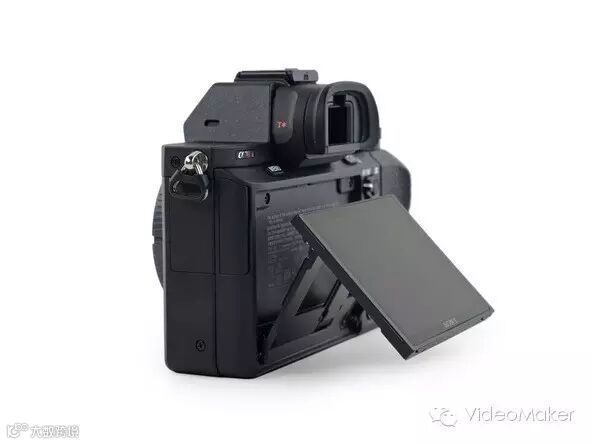

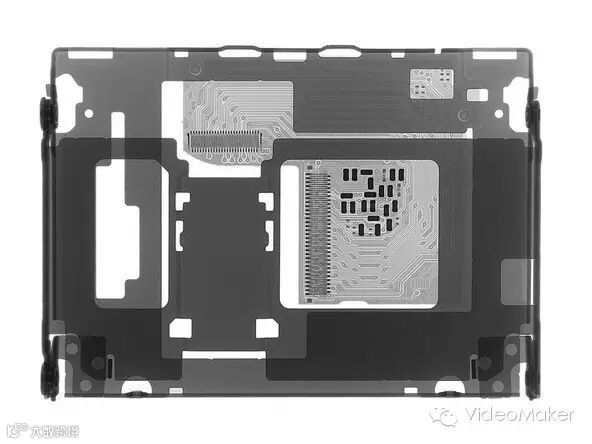

相机的后方配置了3英寸可翻转LCD屏。这是一个拥有122万像素点的TFTLCD屏。像素点？什么是像素点？一个像素点通常来说是一个像素的1/3。
除了3英寸外，没人为这个显示屏列出其他更详细的参数，于是我们使用卡尺详细测量了一下。2.5英寸×1.75英寸，我们再把像素点转换成像素，通过计算，我们得出的像素分辨率结果是270ppi（每英寸的像素数）。
简而言之，它比一个iPhone（iPhone6是326ppi）的分辨率要低，但也算是高密度的了。考虑到没有反光棱镜意味着没有光学取景器，这一取景效果也算是很好了。

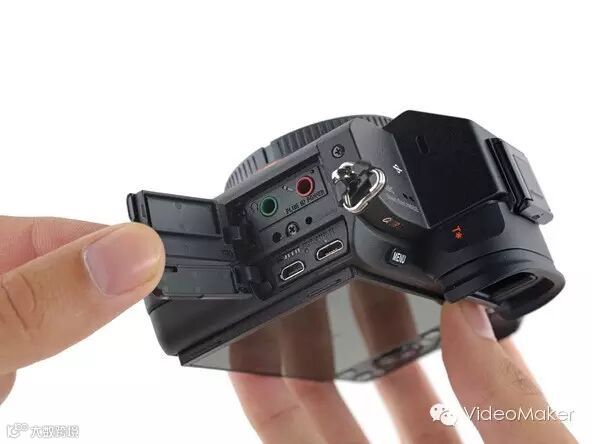

机身左侧有很多输入输出接口，一个micro HDMI接口，3.5mm立体声麦克风接口和耳机接口和一个micro-USB接口。

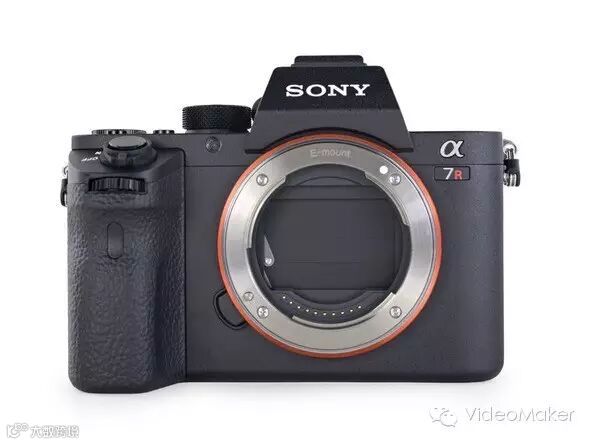

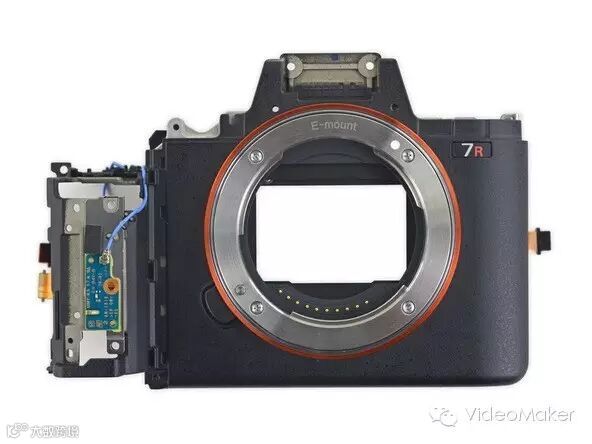

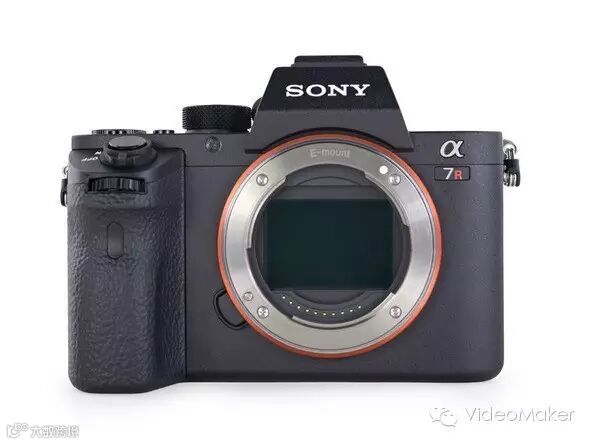

拿掉机身盖，我们看到世界上第一片全画幅背照式成像器（BIS）和静音快门。
尽管作为“Alpha”系列的一员，A7RⅡ用的是E卡口系统。但也可以通过使用转接环，使用索尼A卡口镜头。

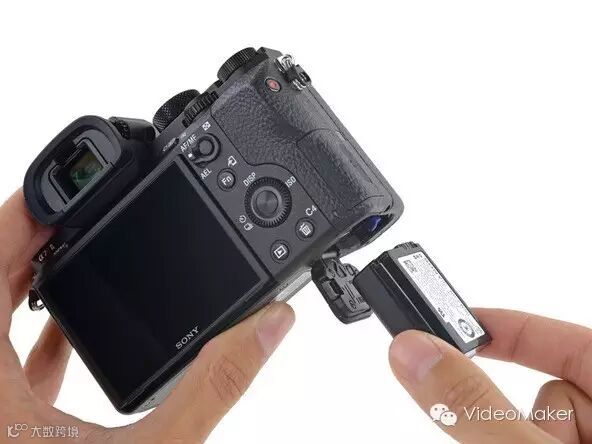

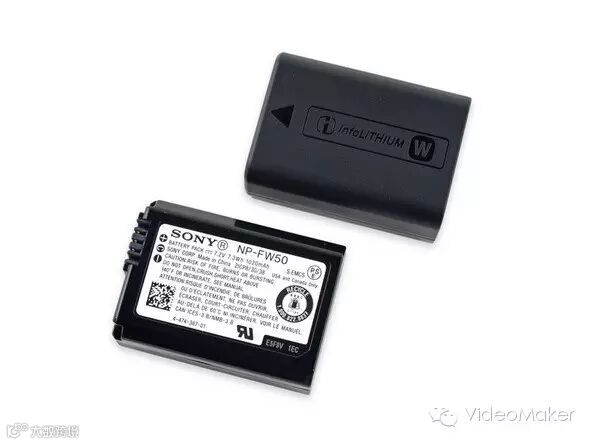

我们看到A7RⅡ和A7R以及Sony Alpha系列的其他微单使用的是同样的NP-FW50（7.2 V, 1020 mAh）电池——这个通用性对大部分人来说是个好消息。
Sony声称这个电池可以拍摄290张照片（如果不用电子取景器的话可以达到340张），比上一年的机型270张略有增加。
Sony非常贴心的配备了2个电池而不是一个。你还可以把电池放在机内充电（有一个USB适配器），也可以完全通过USB给相机供电。

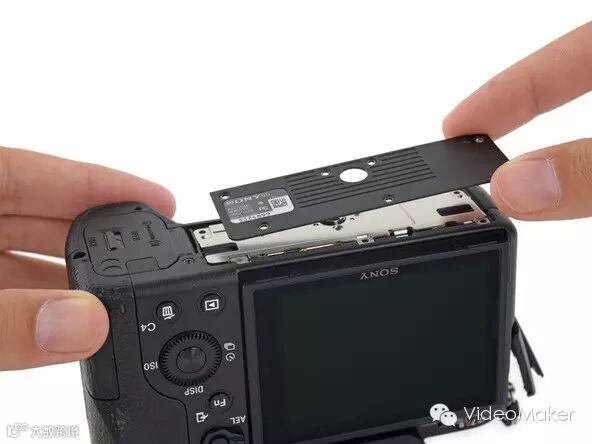

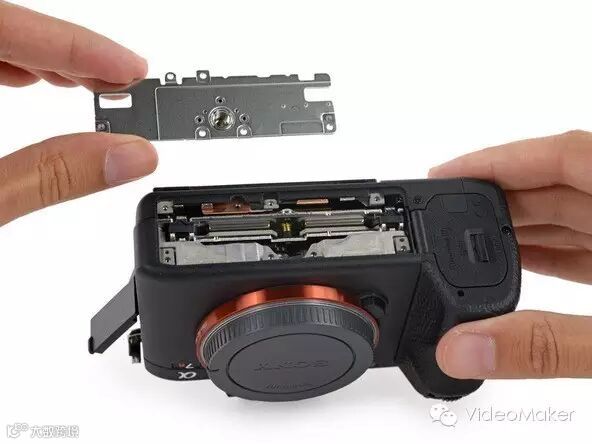

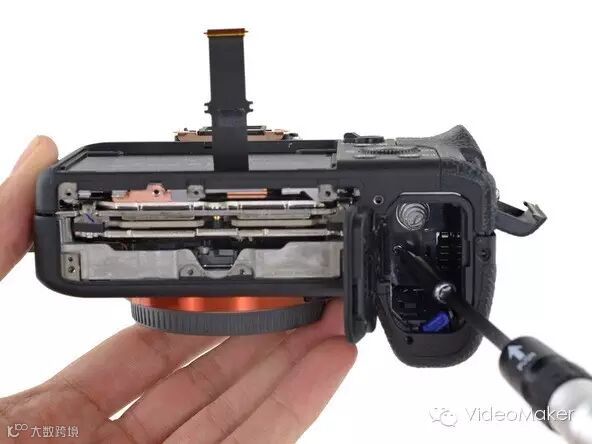

我们现在开始拆底板。我们发现它的三脚架固定板很容易被拆下来。对于经常使用三脚架的人来说这是一个福音，可以轻松更换。
底部面板有点难拆，所以我们开始从LCD屏侧面寻找突破口。

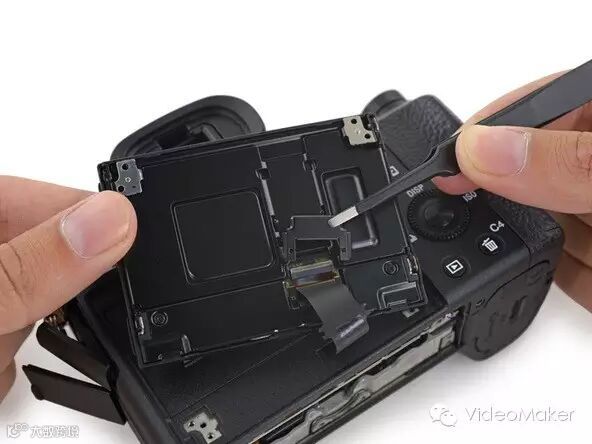

LCD屏的背部有一个薄的线状电缆嵌入到机身。我们打开机身前可能要先处理这个问题。

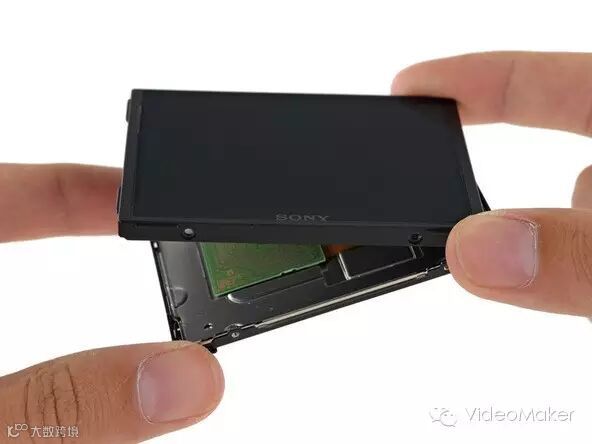

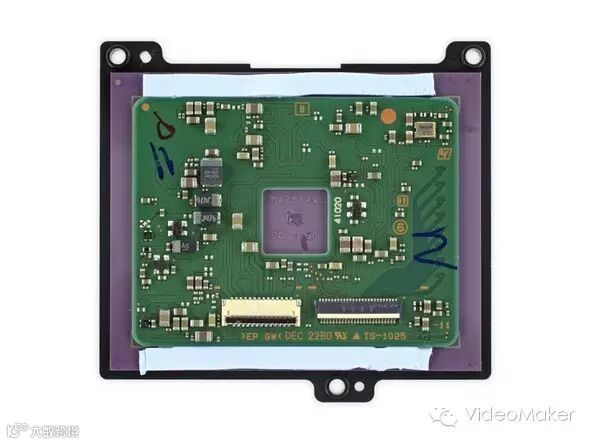

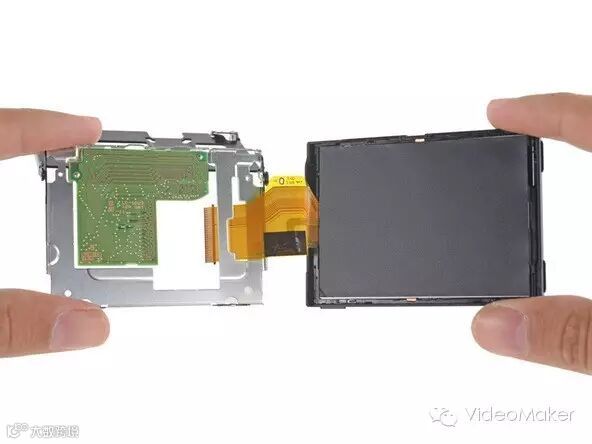

取掉LCD面板之后我们就看到了PCB面板。

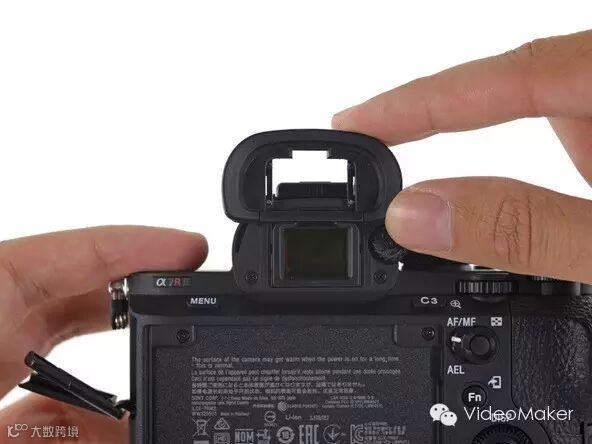

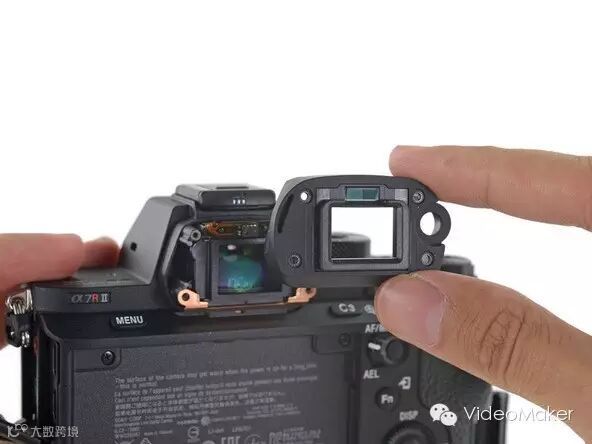

当我们拆卸LCD屏幕和它的精致的连接电缆后，后面的步骤就容易多了。首先是接目镜和取景器屏幕。接目镜可以轻松的被取掉，取景器屏幕在取掉几颗螺丝后被取下来。
作为微单，A7RⅡ没有光学取景器。它使用了一个XGA(1024×768像素)OLED的屏幕，可以为用户提供准确的影像预览。

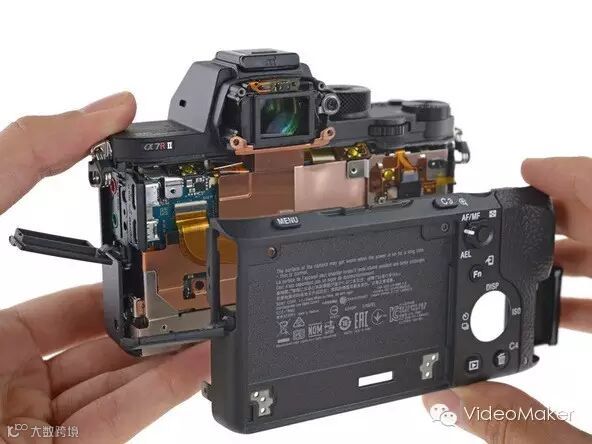

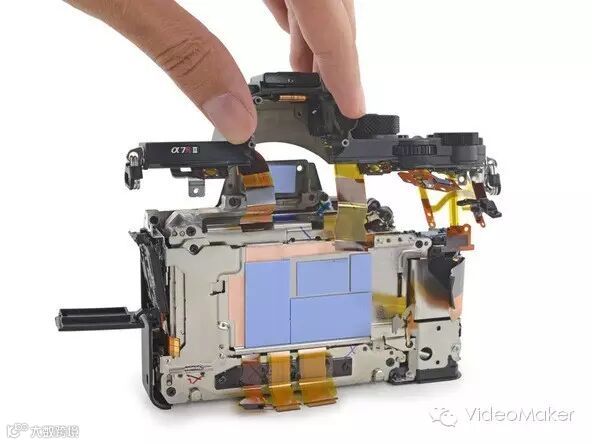

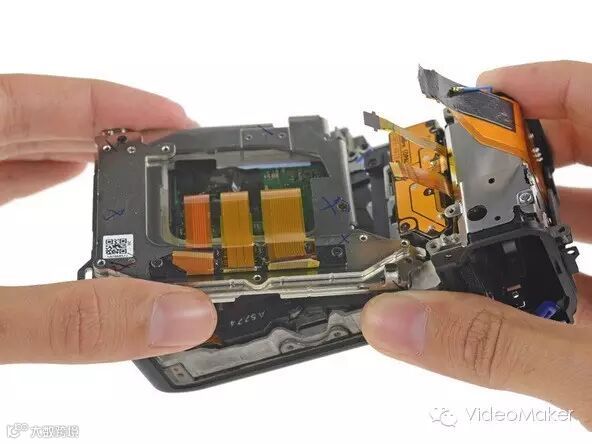

在取掉LCD屏幕和取景器屏幕以后，后面的外壳就可以被取下来了。
所有的开
关按钮都安装在内部组件而不是框架上，所以不用担心按钮连接线缆的问题。

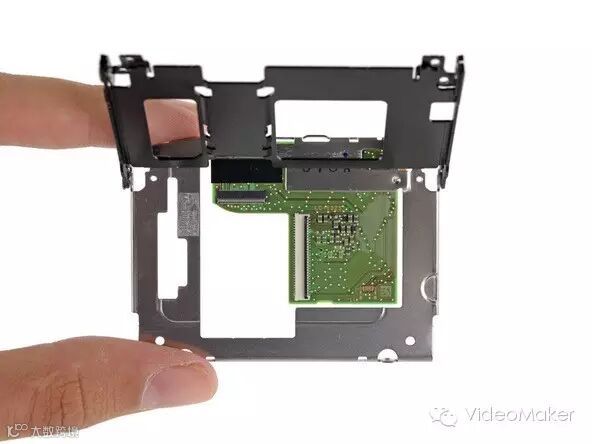

接下来是读卡器，它可以很方便的被取下来。

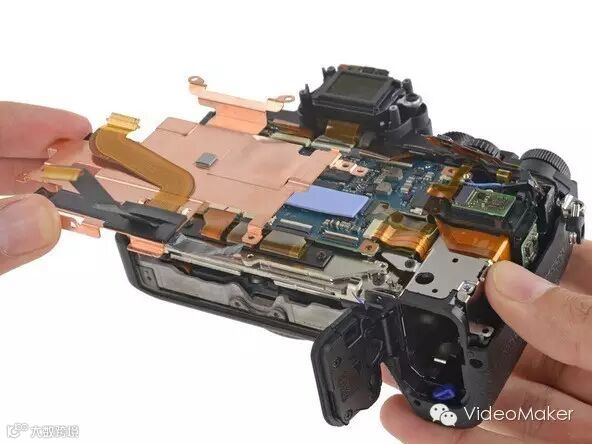

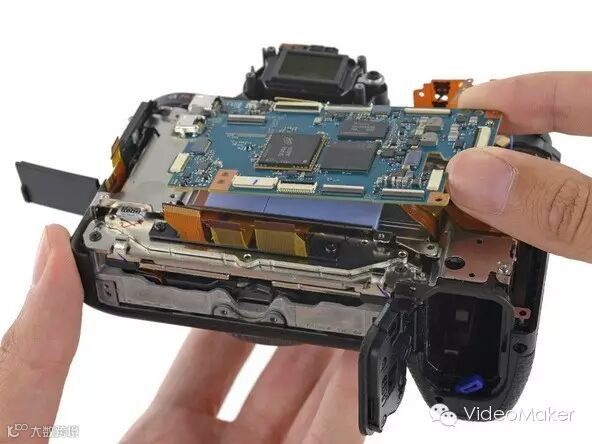

在取掉背部框架和按钮组装，我们就可以看到A7RⅡ的主板电路。

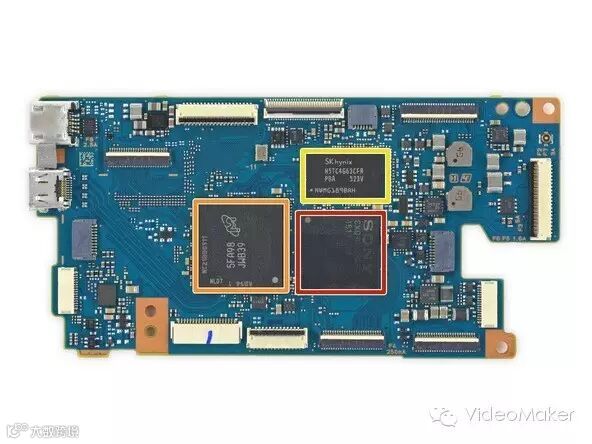

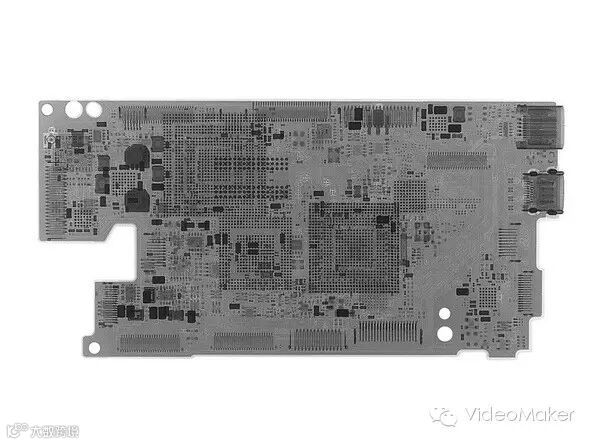

接下来我们来分析一下这块电路主板，看看它都有哪些芯片：
Sony的CXD90027GF SoC（这应该是核心电路板）
Micron Technology的5FA98 JWB39eMCP(这应该是控制芯片)
SK Hynix的 H5TC4G63CFR 4GB DDR3L SDRAM（这是4GB闪存）

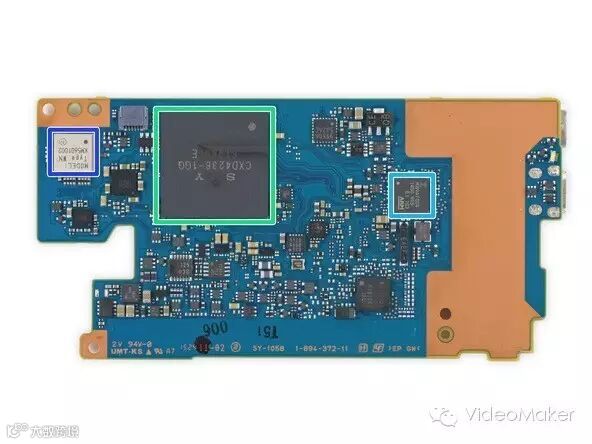

反面有如下芯片：
Sony的CXD4236-1GG（这应该是CXD4236GG影像处理器的新版本）
Fujitsu的MB9AF004 32-bitARM Cortex-M3处理器
Murata的KM5601002

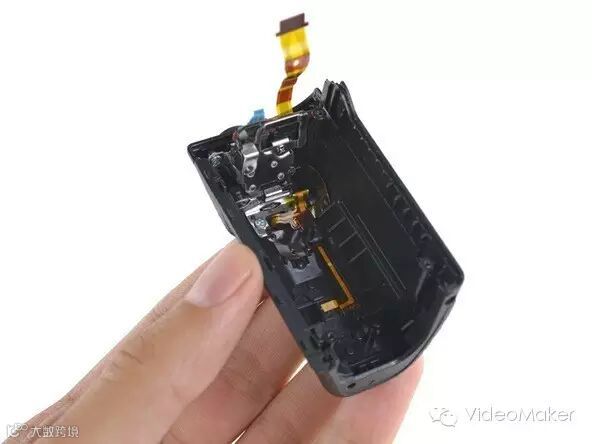

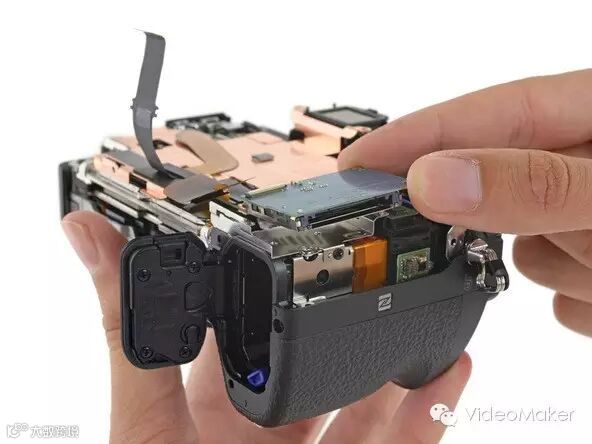

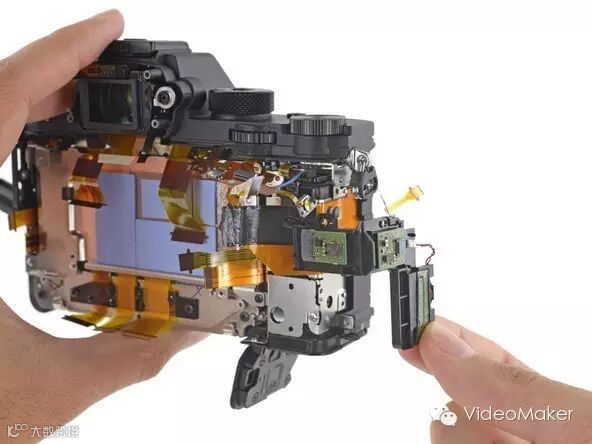

这一步我们将拆除手柄。
在这一步我们发现了NFC的芯片，和看上去像NFC天线的东东。
NFC可以让智能手机和A7RⅡ之间快速连接。

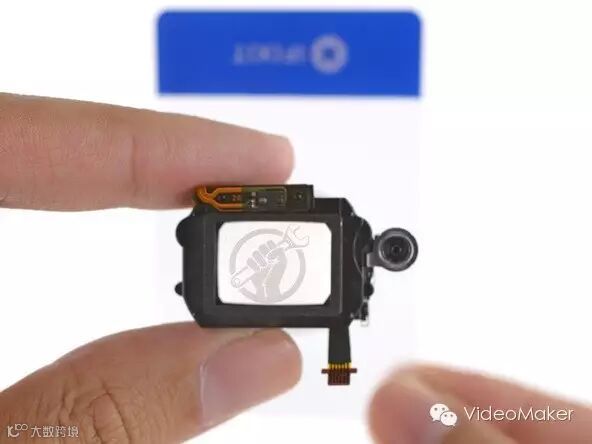

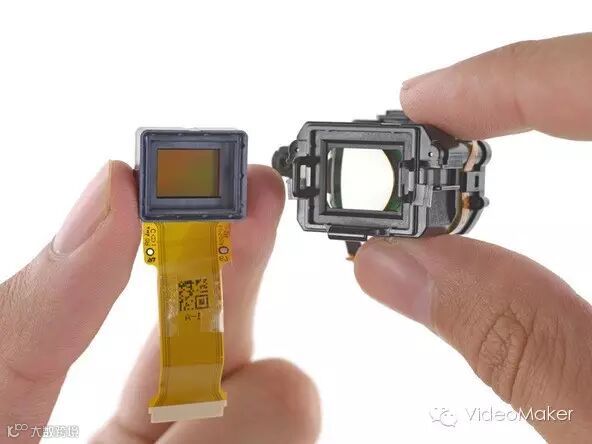

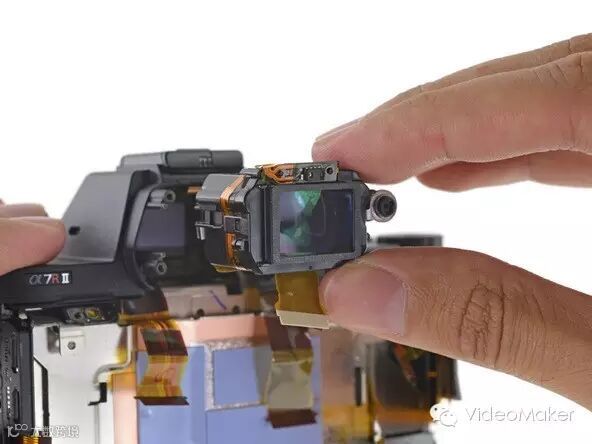

接下来我们来拆OLED取景器。

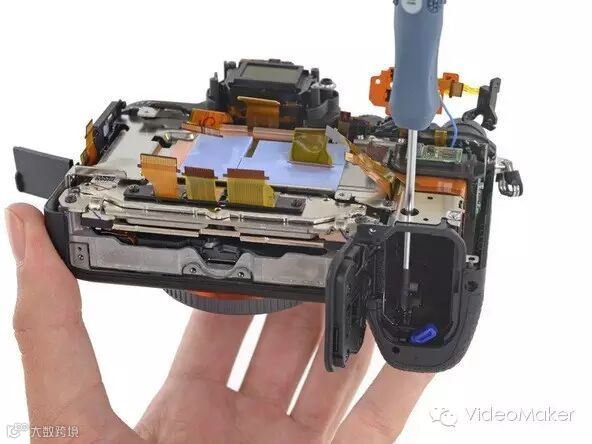

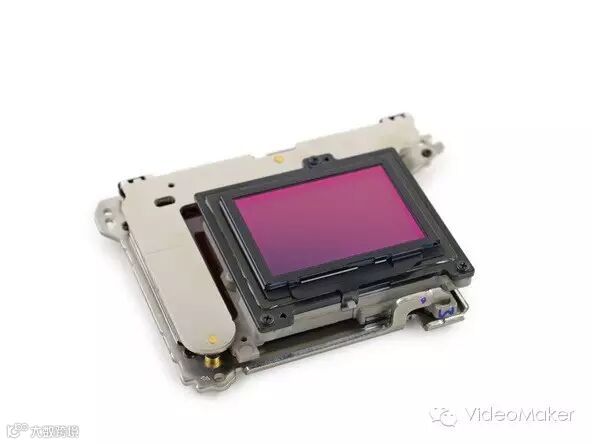

接下来我们终于把ExmorRCMOS成像器拆下来了，它应该是和五轴防抖系统的部件安装在一起的。
通过一段视频我们可以看到五轴防抖系统的运动状态，但是我们无法判断它的机械原理。

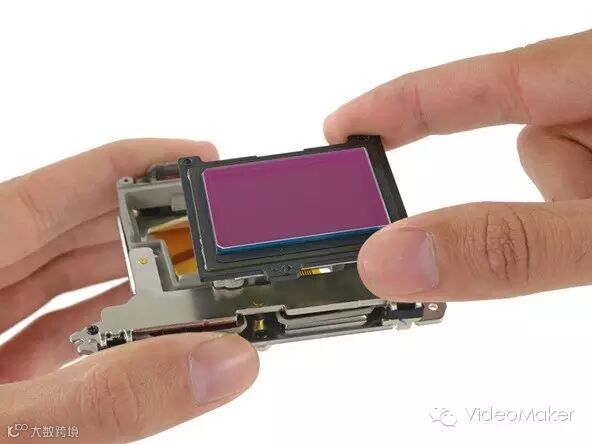

接下来我们看到了A7RⅡ里面最核心的部件，4200万像素的背照式成像器。

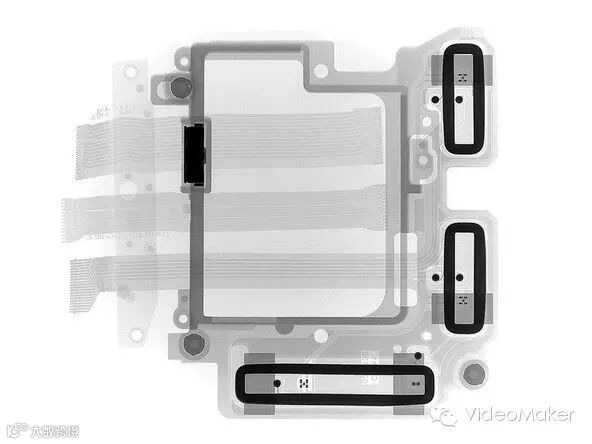

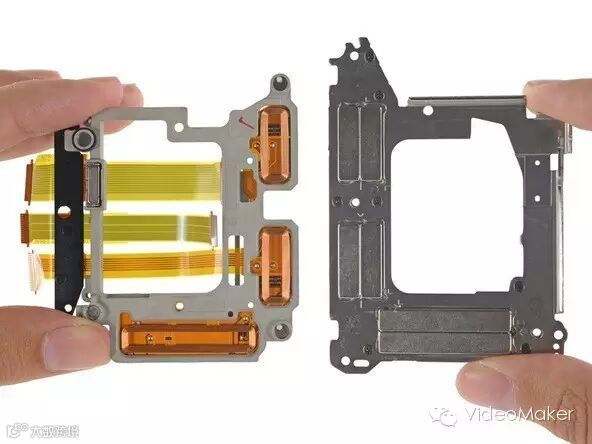

接下来这部分据说是五轴防抖的组件，但是……我们也没看明白这是个什么原理，我们争取以后为大家提供更详细的信息。

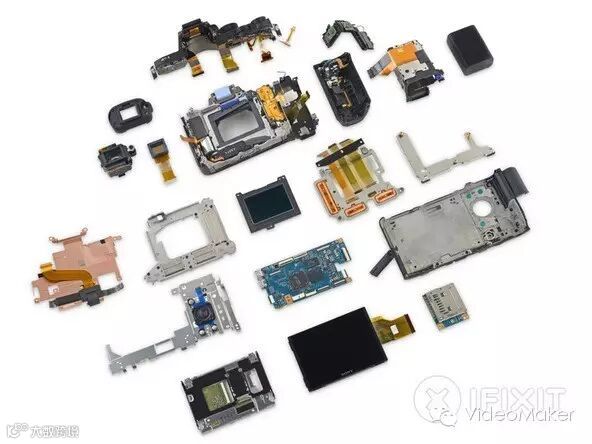

经过最后的努力，给大家看一下拆机以后的全貌。
---------------------
