前海二单元05街坊项目地处桂湾与前湾两大板块交汇的核心区，其所处的桂湾金融先导区是前海自贸新城大会战的先头部队，是聚人气、树形象、按国际标准打造的“示范版浓缩版”，未来将成为前海街区形象的示范样板。上海建科工程咨询有限公司在前海项目中采用基于BIM技术的安全模型应用，确保建设工程安全稳定。
在项目正式施工前，建科咨询公司创建项目实体+施工场地的整合模型，根据施工方案，将时间、空间因素完美融合，利用BIM的可视、虚拟特性将整个施工过程在电脑中推演。寻找施工现场在空间和时间上的不安全因素，逐步深化至每天的安全风险点，结合项目管理流程，以安全交底、安全巡检等方式，在事前、事中严控安全风险，在事后总结安全巡检结果，汇总安全检查大数据，找出安全问题易发点。
三维场地布置，消除安全隐患
利用BIM三维建模软件进行施工场地与临时设施设计，可视化布置项目整体规划，直观展示项目施工各阶段布置情况。将临边支护、洞口围挡、施工电梯、脚手架、塔吊、机械与施工用房等重点关注对象按不同细度在施工模型中表示。利用场布模型总揽项目施工全区域，将平面的场地布置立体化，提高基础安全防护等级。
管理人员可以更好地进行施工现场的三维立体规划，材料仓库、现场物料堆放区、钢结构加工区布置得以更合理，场地道路布设、人员生活区规划更人性化。三维场地布置规划能合理减少施工用地、保证现场运输道路畅通、便捷，有效避免二次搬运及事故发生。

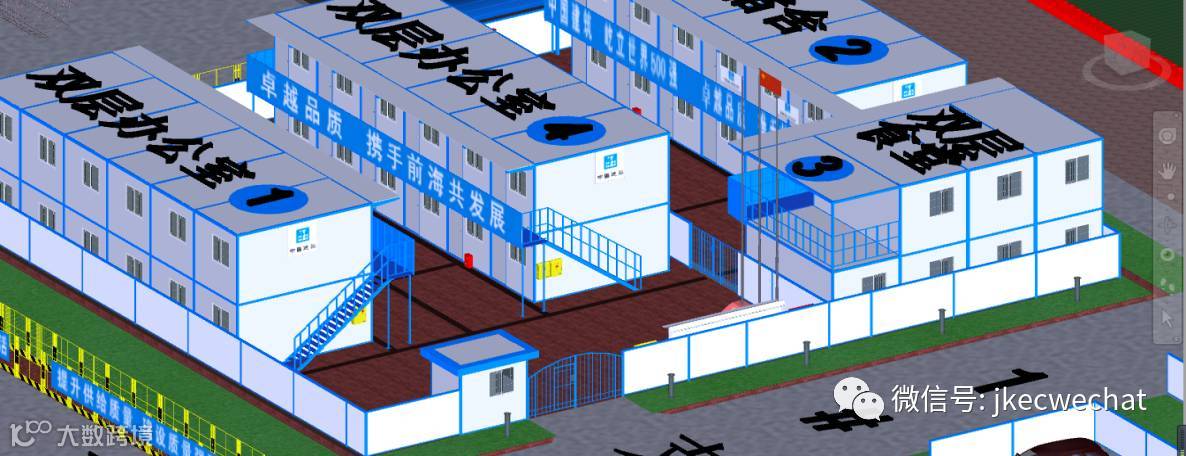

场地布置模型
可视化安全交底，重点关注危险源
结合BIM技术，创新工作方式，将现场施工工序中的危险源以视频、分解模型、危险源标注、三维交底卡等形式，直观展现给工作人员。通过危险源标注、三维交底卡等形式，在工作中可查可看，使工作人员岗前知晓危险源和操作注意事项，在岗有资料可查可看，避免发生安全事故。
基于安全模型的现场安全交底
基于BIM模型结合施工进度，通过对模型的动态更新维护，可以直接了解各施工区段的工况，清晰反映施工组织设计中关于场地布置、机械进出场、安全措施等，并根据需要对于安全信息的变动进行实时动态跟踪。通过对模型的预先模拟，施工作业人员和管理人员可以在正式施工前对工程情况进行预了解和认识。管理人员对现场人员、物料调配有一个系统性规划，清楚把握各个关键工序中的施工安全控制点。
桩基工程动态控制
虚拟施工安全巡查，排摸安全隐患区域

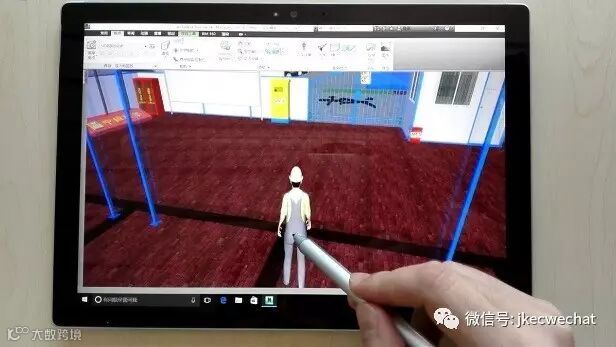

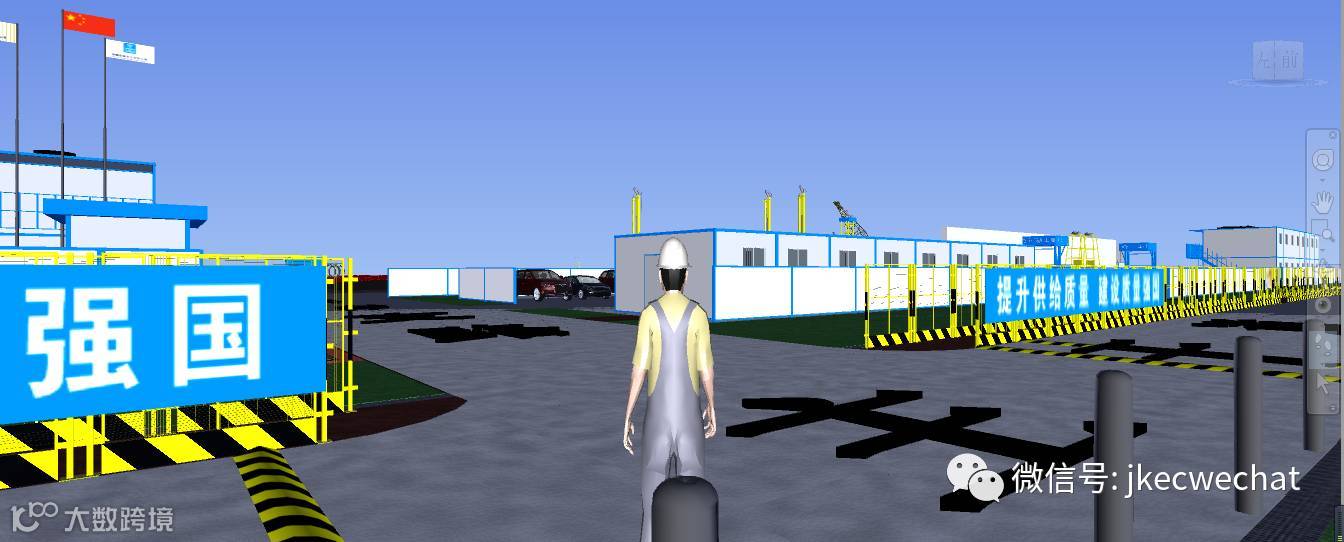

在安全管理BIM模型的基础上，通过视觉渲染与虚拟漫游，管理人员可以仿真地“进入”施工现场，在施工准备阶段完成对重难点施工区域的作业安全进行可视化监察，排摸施工安全隐患区域，在模型中直接修改、重新布置，杜绝安全隐患，做到防患于未然。
人员、机械动态控制
无纸化现场巡查
在模型中，将安全设施信息挂接在相关构件上（如灭火器采购、巡检信息；大型机械验收、操作人员信息；小型设备安全标示、巡查信息；电器箱线路图、管理信息等），通过室内虚拟检查、现场实地巡查，内控外控相结合，动态更新安全信息，做到现场巡查无死角，资料检查无遗漏。
施工总包、监理、甲方、第三方巡查，均可利用移动端（载入安全信息模型），在现场对任何部位进行巡查，通过模型查询设施资料、导航巡查路线、记录巡查问题（巡查问题以文字形式挂接在相关构件），做到基于一套安全模型的自查（施工总包）、互查（安全负责人）、抽查（甲方）、巡查（第三方）一体化安全控制体系，确保项目安全有序开展。

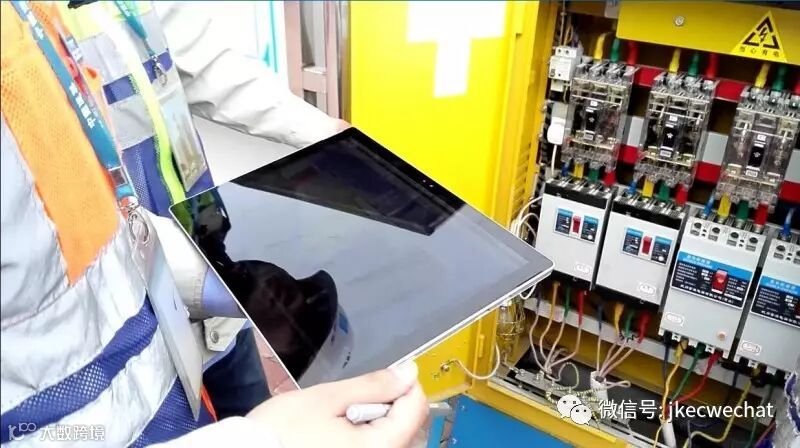

移动端支持现场安全巡检
绿色建筑、信息化、工业化是建筑业未来趋势，项目建设过程中充满了挑战和机遇。前海二单元05街坊项目坚持创新，将力争成为前海片区的项目信息化、数字化建设的排头兵，推广运用到本地区建筑施工安全检查工作中，树立起同类型项目的标杆。
工程咨询与管理业务部
陈旭峰、顾佳华
