建设咨询作为华建集团旗下从事建筑设计、工程咨询、工程总承包的专业公司，深耕工程建设领域，始终秉持精益求精、创新突破的理念，全力保障每一个项目安全、高质、高效地顺利完成。
《技术先锋》系列推文将通过深入剖析项目中的难点及解决方案，持续分享项目技术亮点，加强先进经验传播，推动公司技术进一步发展。
建设咨询万航渡后路33号项目，位于普陀区苏州河沿线，由公司提供工程总承包服务，主要建设内容涵盖主楼与裙房等配套设施，裙房与主楼形成围合形态，主楼集中于南侧布置，共14层。
/ 建筑效果图 /
01. 工程难点
该工程位于上海市区中心位置，周边环境比较复杂，项目东、南、北侧为高层商业及住宅、西侧为苏州河，基坑边线距离红线最近距离仅为4.2米。且项目单体结构相对复杂，俯瞰面呈现为“钻石”型，由14层主楼及5层裙房组成具有相对非正交关系的3套平面轴网体系，相互交叉关联又相对独立。对工程施工过程中的测量定位、控制网布置测设造成较大的困难，并对平面控制定位测量准确性、精度及偏差、高程测设、传递等技术工作提出更高的要求。
02. 优化措施——测量定位控制网
a. 主要技术优化及控制阶段
本次技术优化主要涵盖两个关键阶段：一是平面导线控制网的测设，以及每次细部点线定位放样测量前的复核与数据调整，二是控制施工阶段，具体包括基础结构底板施工墙柱定位、钢结构柱脚螺栓预埋测放样、正负 0.00 首层墙柱定位、核心筒墙柱定位及上部结构施工等阶段。

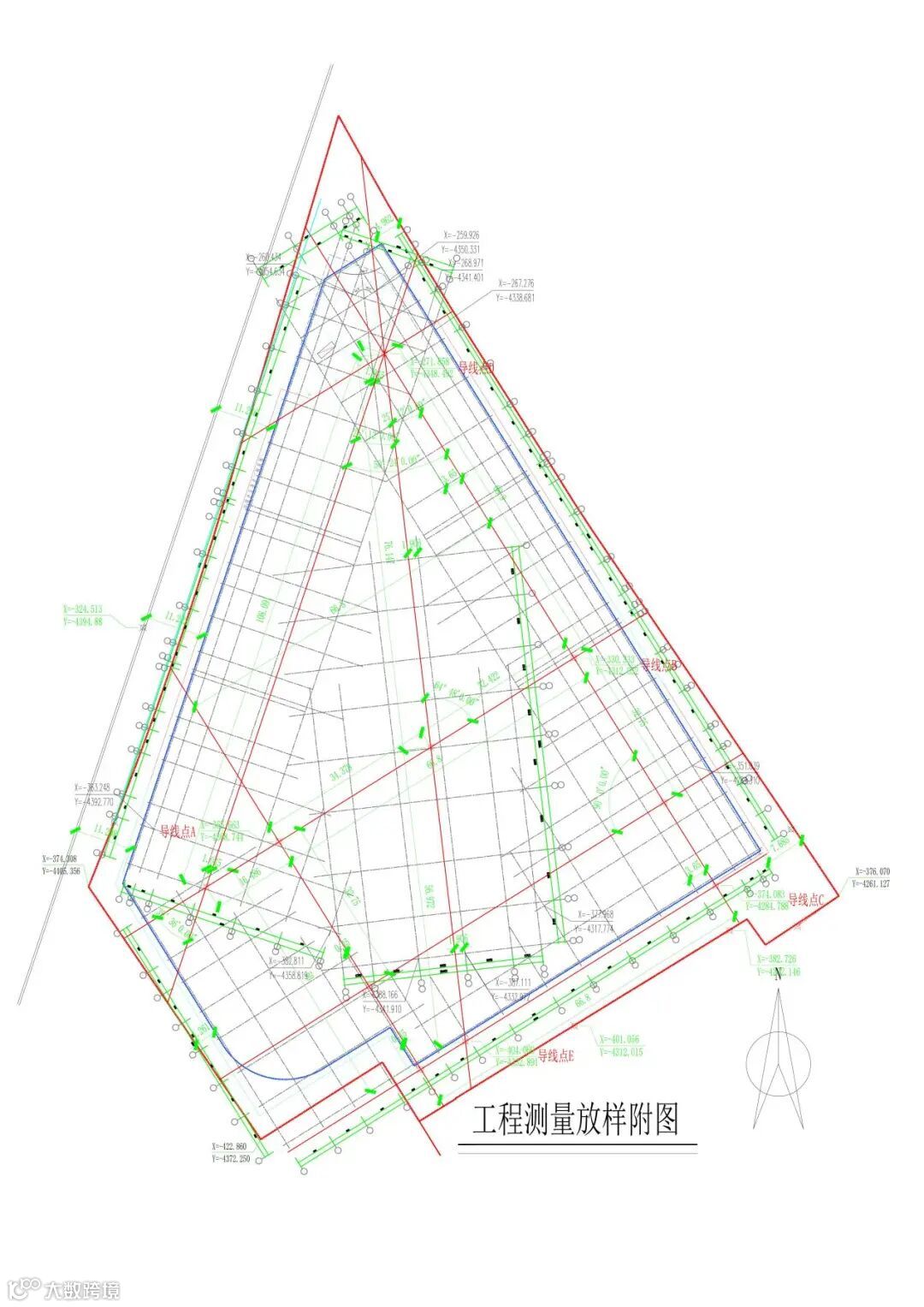

/ 平面控制网 /
b. 平面导线控制网测设
依据 3 套建筑轴网体系，以地下车库纵横向正交轴网作为基准面，利用支撑围檩及支撑梁，布置 A 到 E 的 6 点 6 线平面坐标导线控制网。以测绘院提供的 GPS 坐标点为基准，运用全站仪通过导向测量法进行测放，并计算出导线点坐标及导线点间的平面距离，以此作为建筑物测量放样的二级平面控制网。
c. 细部点线定位放样测量前复核与数据调整
在进行细部测放线时，利用导线点坐标开展放样测量工作。同时，在相对独立的各个轴网内，测设 2 点 3 线平面坐标三级控制网，以便对墙柱定位点的准确性和测放精度进行复核，并复核轴网间的相对关系。

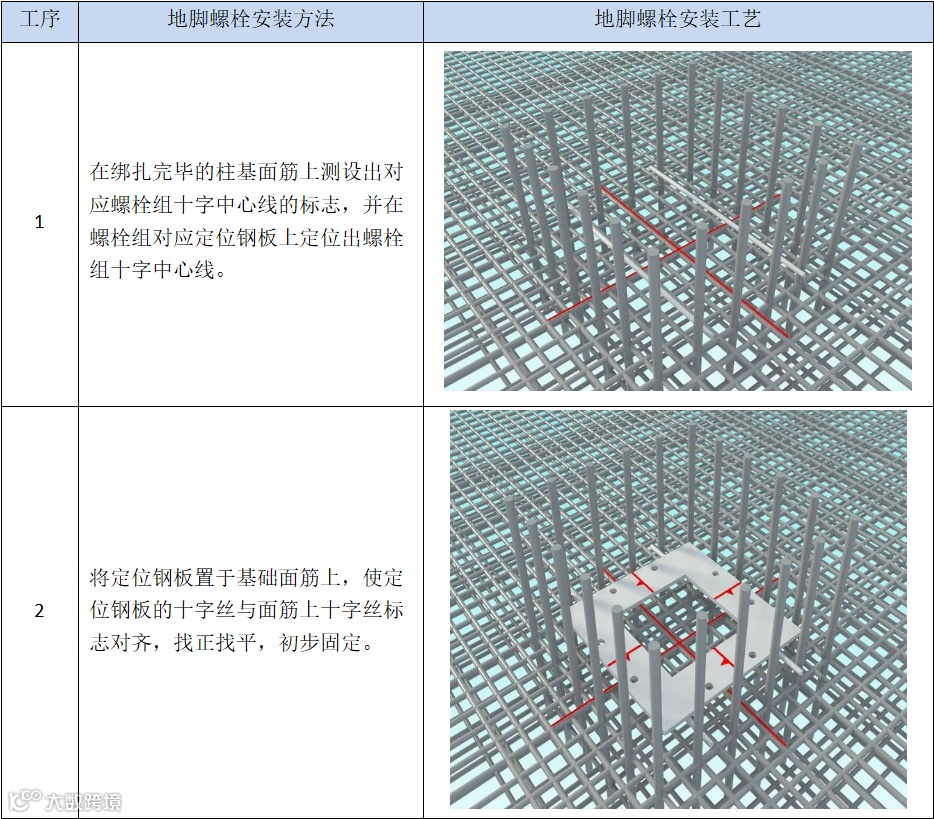

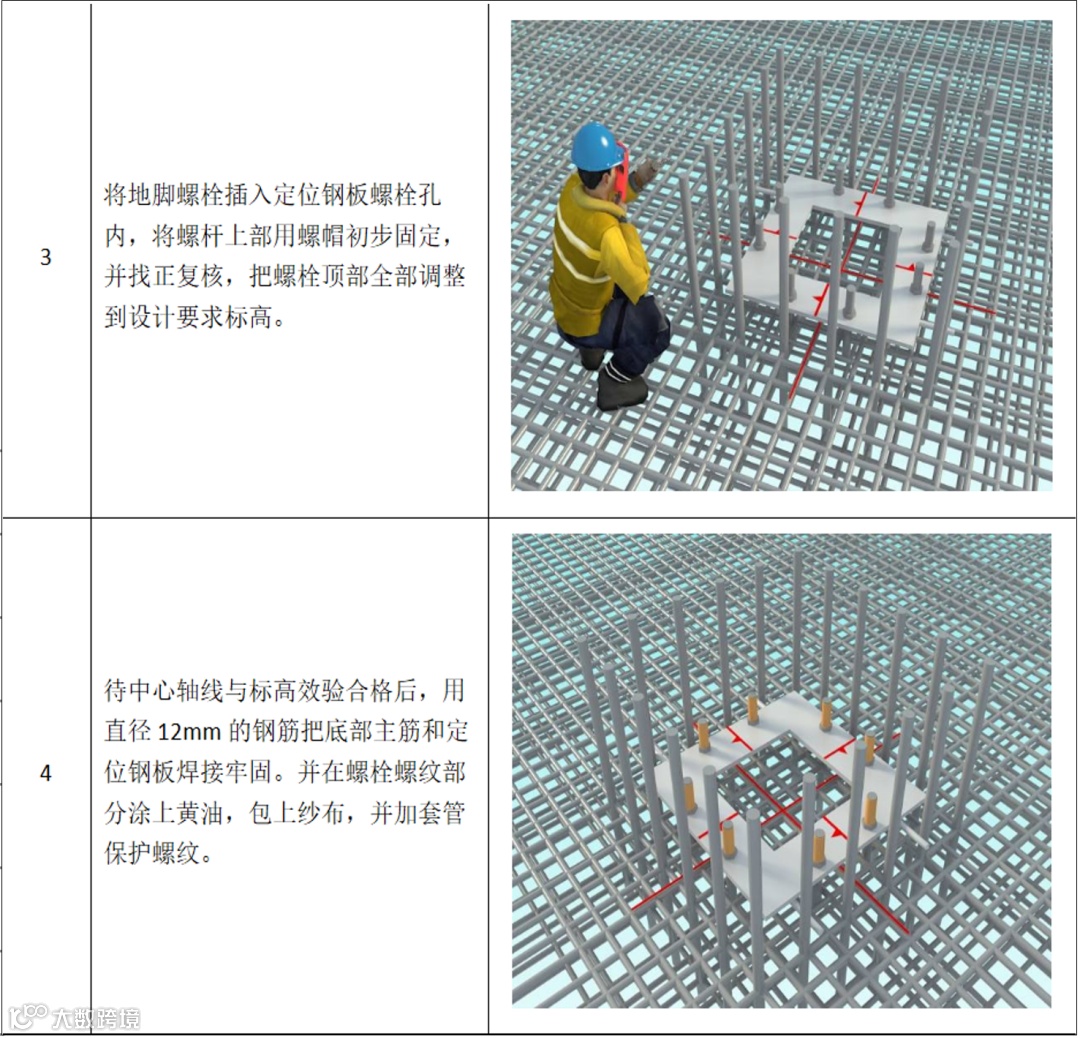

/ 钢柱地脚锚栓定位安装 /
d. 各施工阶段定位放样
在基础结构底板施工墙柱定位阶段、钢结构柱脚螺栓预埋测放样阶段、正负 0.00 首层墙柱定位阶段、核心筒墙柱定位及上部结构施工阶段，各阶段定位放样均以导线控制网为基准，采用极坐标法坐标定位的方式进行点及线的测放。
在测放工作开展前，需先对控制网进行复核，并根据实际情况进行数据调整。新测设的放样定点需与三级控制网，以及原已施工完成的相邻或处于同一正交轴网体系中的细部定位点线控制线进行复核校对，以此确保每次测设放样点位的准确性，并满足精度要求。其中，钢结构柱脚螺栓定位及核心筒墙柱定位是本次技术优化的重点环节。

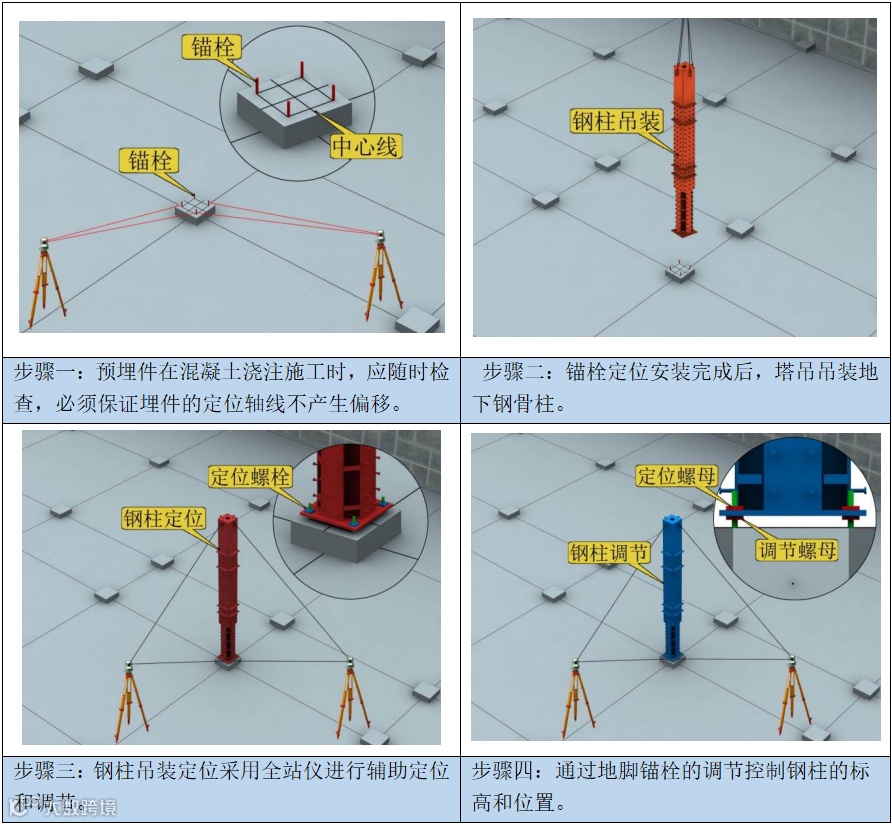

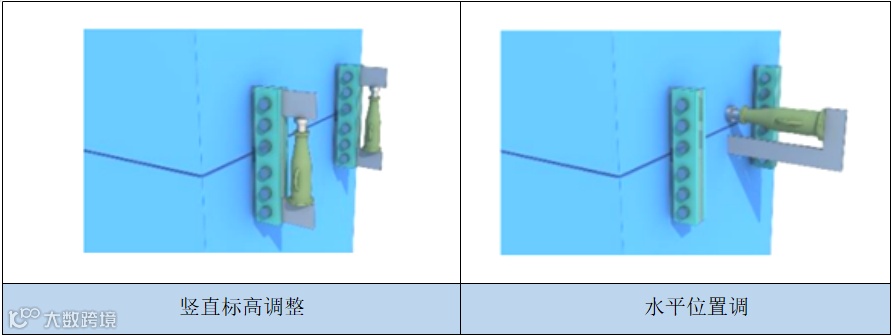

/ 钢柱定位安装 /
03. 优化效果
项目团队通过有针对性的技术优化，对整个项目施工过程中的质量控制提供了切实可行的理论基础及具体的管控措施，保障施工品控，并为后续钢结构、主体结构工、复杂外墙装饰施工等创造有利的技术管理条件。
