【会员动态】基于芯海科技CS32A01X的压力传感器应用

压力传感器是工业实践中最为常用的一种器件，通过感知压力信号，并将其转换为电信号输出。压力传感器通常由压力敏感元件和信号处理单元组成，广泛应用于各类工业自控场景，以及气体、液体的过滤和测量等流量控制领域。

在压力传感器的常见工作架构中，惠斯通电桥（又称单臂电桥）占据重要地位。这种电桥电路由四个电阻组成，技术架构相对简单但效果显著。其基本构成包括四个电阻（R1、R2、R3、Rx），分别被称为电阻的桥臂，以桥型方式连接。

这四个电阻中，其中至少一个是敏感待测电阻，其余为已知阻值的比较电阻。如下图所示，当电桥平衡时，即两个相对桥臂的电阻乘积相等（R2·R3=R1·Rx），此时无电压输出。如果任意电阻有变化，电桥就会失衡并产生输出电压。通过待测电阻的阻值与比较电阻之间的这种确定性关系，我们可以精确地测定电桥中的待测电阻阻值。

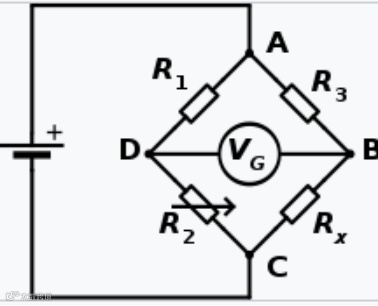

惠斯通电桥

然而，电桥输出的信号通常比较微弱，且可能受到环境噪声和干扰的影响。因此，在压力传感器的应用中，信号调理芯片的作用至关重要。

信号调理芯片能够将接收电桥输出的微弱差分电压信号，进行放大、滤波和数字化处理，以提高信号的可靠性和精度。处理后的数字信号，可通过SPI、I2C等数字接口输出到微控制器或其他数据处理设备，以供进一步使用。

惠斯通电桥与信号调理芯片的结合，构成一个能够精准测量压力变化的传感器系统。为确保压力传感器的稳定性和可靠性，这一系统通常会被封装在小型化封装体中，以便集成到各种应用当中。

对于压力传感器而言，精度、高稳定性、可靠性以及低功耗等关键技术参数至关重要。这些参数包括：压力值输入和输出精度、长时间工作的稳定性及低功耗、微小的压力变化敏感度和线性度、从压力变化到信号稳定输出的快速响应度，以及是否具备宽温工作范围等，会直接影响到传感器的性能和使用寿命。

因此，在选择信号调理芯片时，必须确保其能够满足最终应用场景和实际需求。

芯海科技CS32A01X是一款专为压力传感器而设计的高性能信号调理SoC芯片，具备高集成、高精度、高性能的特性，拥有多通道模拟输入、高性能处理器以及丰富的外设接口，并且采用了小型化封装设计。该芯品能够在工业级环境中持久运行，在处理复杂的传感器信号时表现出了优异的性能表现。

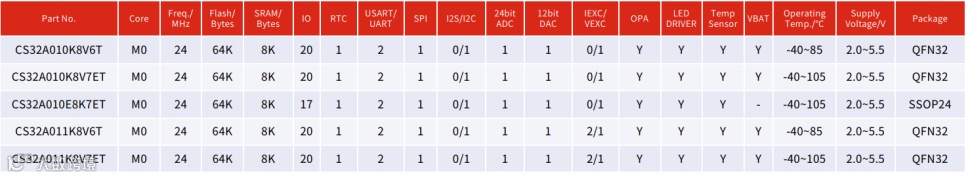

具体而言，CS32A01X在压力传感器的应用中，具有以下突出优势：

1.高精度测量：内置24位高性能ADC模块，采样率高达8k，确保精确采集传感器输出信号。同时支持多达8路外部通道和10路内部通道，满足多传感器同时测量的需求。

2.高稳定性：通过先进的设计和制造工艺，确保输出信号在长时间使用或环境变化下保持高度稳定，年变化率可低至±0.1%FS以下。

3.快速响应能力：具备快速响应时间，能够迅速捕捉压力变化并输出稳定信号，适用于动态环境测量。

4.宽温工作范围：采用低温漂基准电压输出设计，确保在-40~85℃/105℃的宽温范围内正常工作且性能稳定。

5.多元化输出选项：模拟输出支持LED驱动模块、DAC、OPA以及恒流恒压源等多种模式；数字输出则支持I2C、SPI、UART、PWM等接口，方便与各类微控制器和处理器连接。

6.丰富的片上资源：除了卓越的性能和功能外，还提供完整的片上系统解决方案，包括强大的ARM® M0内核以及充足的Flash和SRAM资源，为数据处理和存储提供强大支持。

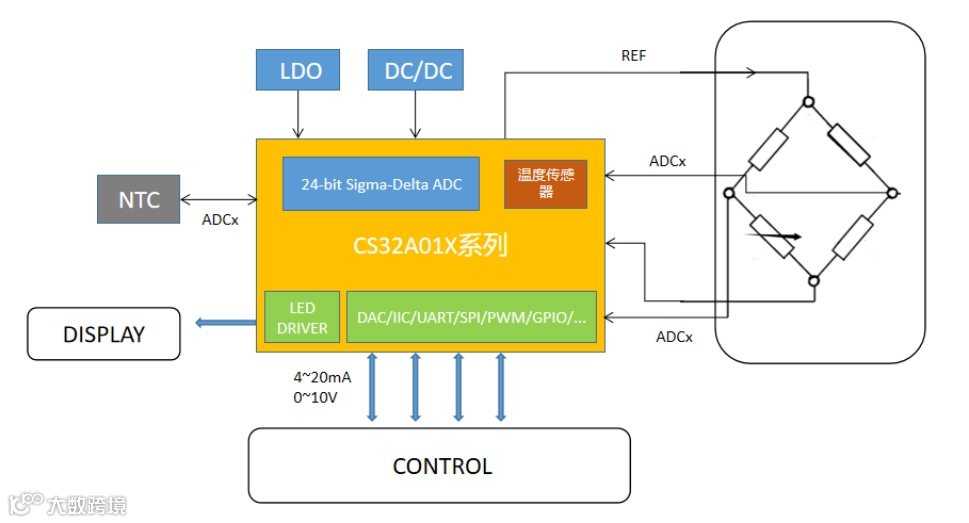

CS32A01X系列的压力传感器应用框图
