机床参数

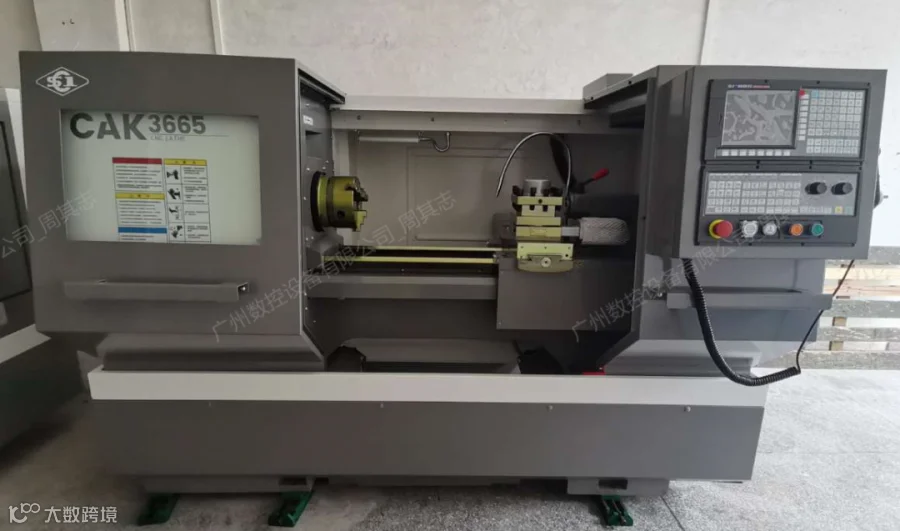

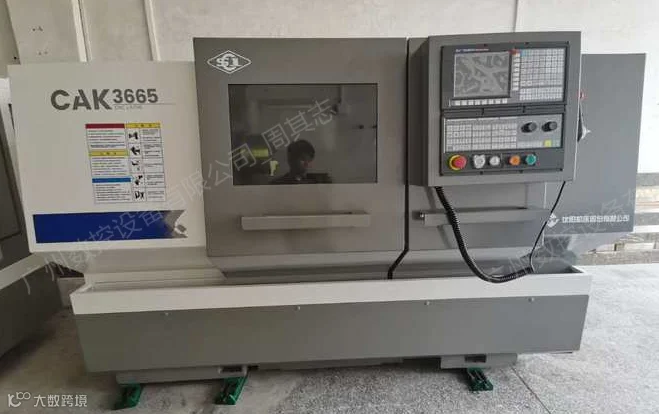

沈阳CAK3665 |
|
床身上最大回转直径 |
φ360mm |
最大工件长度 |
750mm |
最大加工长度 |
650mm |
滑板上最大回转直径 |
φ180mm |
滑板上最大切削直径 |
φ180mm |
主轴通孔直径 |
φ52mm |
主轴头型式 |
A2-6 |
卡盘形式 |
Φ200mm手动三爪卡盘 |
主电机功率 |
5.5KW |
主轴转速范围 |
100－3000rpm（伺服无级调速） |
尾座形式 |
手动 |
尾台套直径 |
φ55mm |
尾台套行程 |
140mm |
尾台套锥孔 |
No.4 |
X轴最大行程 |
220mm |
Z轴最大行程 |
660mm |
刀架刀位数 |
立式四工位电动刀架 |
刀方 |
20×20 |
机床外形 |
2460×1230×1690mm |
机床净重 |
1800kg |
主要配置
- 广州数控GSK980TDi数控系统
- 两轴配广州数控GR系列伺服驱动单元

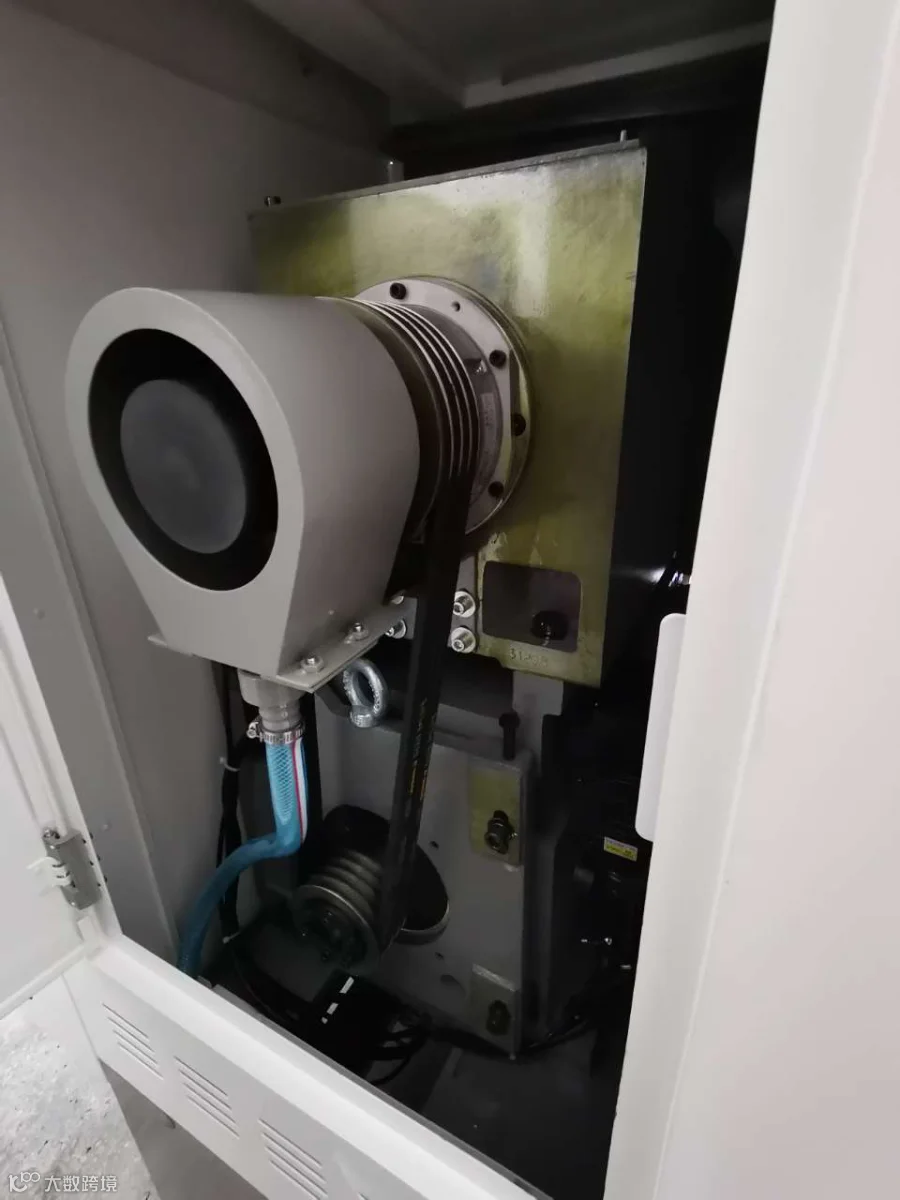

- 主轴配伺服主轴单元
- 四工位立式电动刀架

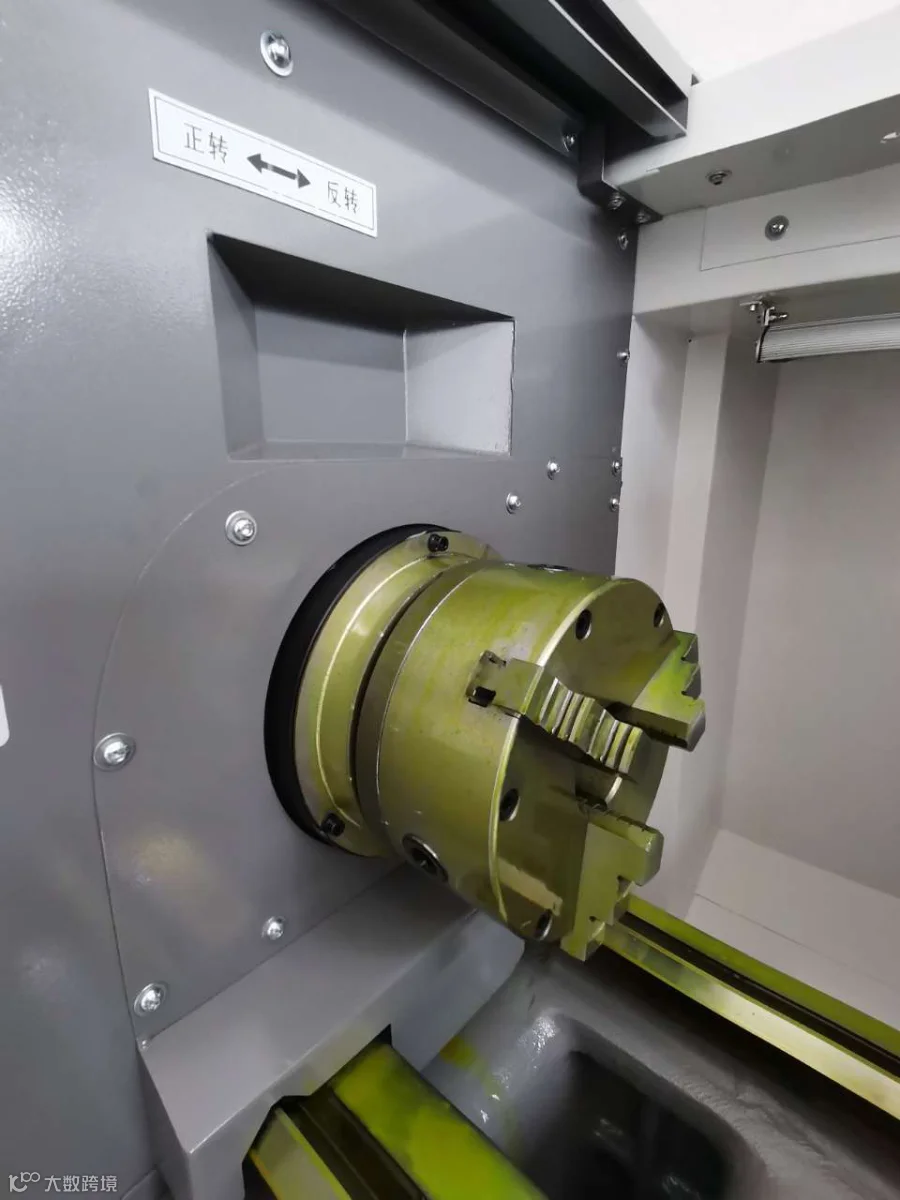

- 手动三爪卡盘
- 手动尾座
- 滑动燕尾导轨
- 两轴精密滚动丝杆
- 导轨、丝杆自动集中润滑

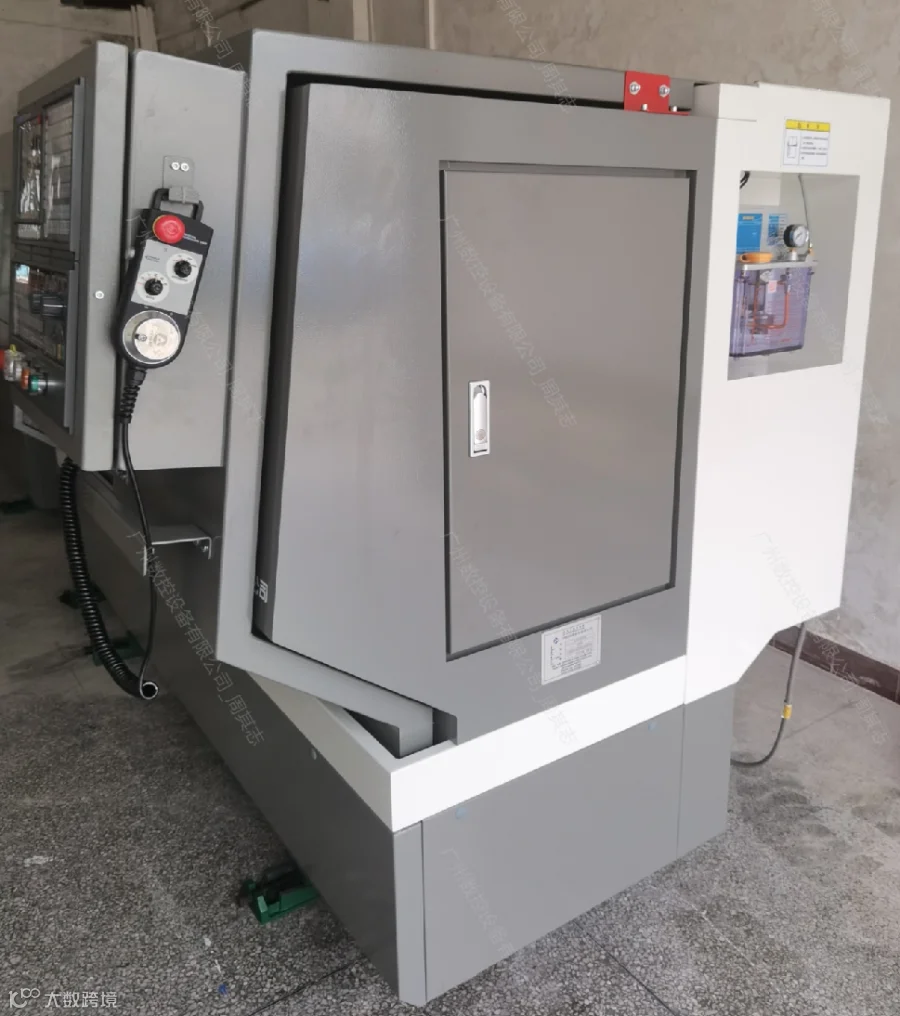

- 外接手轮

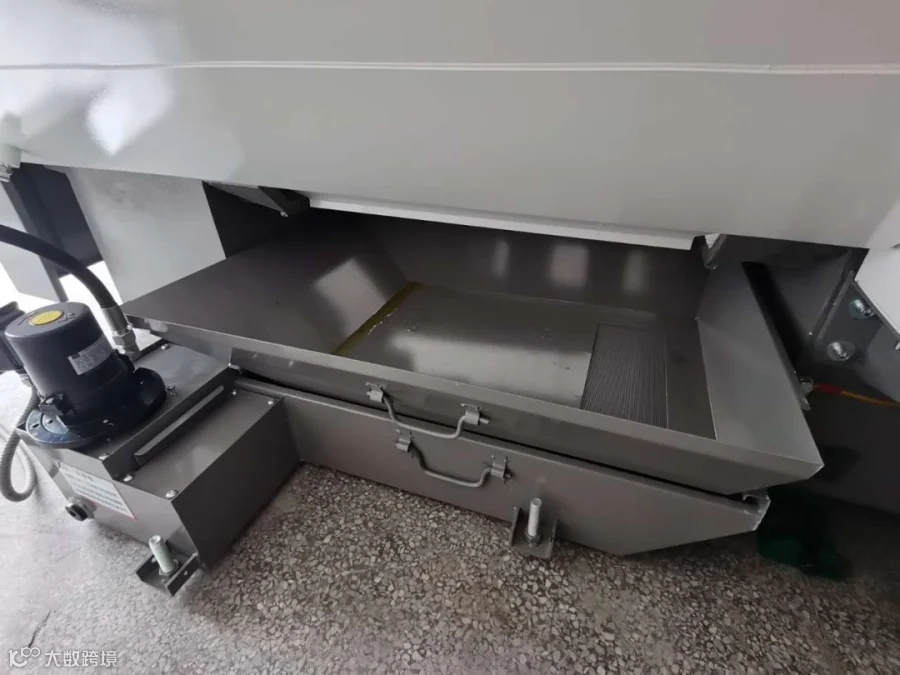

- 冷却系统
- 照明系统

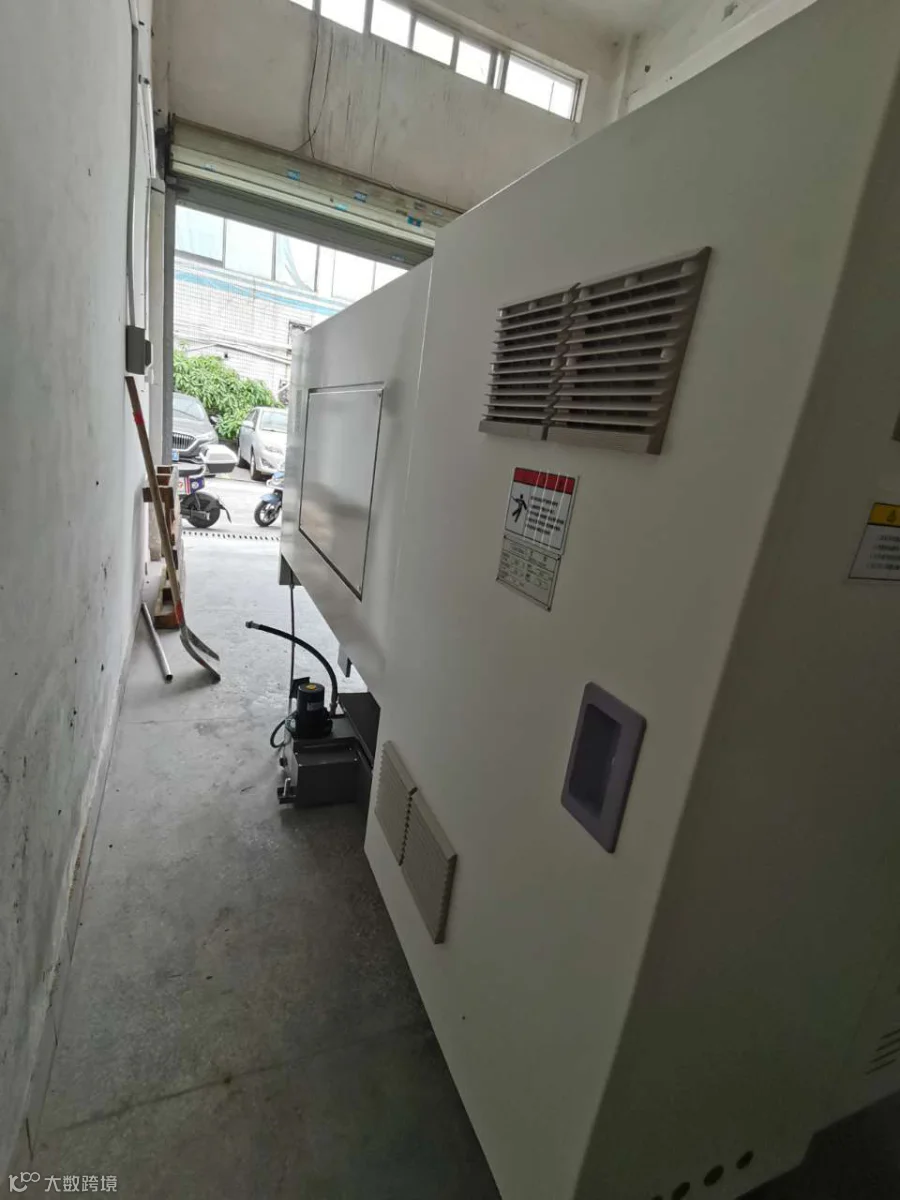

- 全防护外罩
- 配可调垫铁六套
- 随机配件壹套
- 机床资料以电子文档形式配送
