智能变电站三维可视化远程监控系统
项目背景
变电站是电力系统的重要组成部分,它的可靠运行，直接影响输变电生产安全和社会稳定。因此，做好变电站巡检和运维工作对保证电力系统安全、经济、优质的运行十分重要。而无人值守变电站越来越多，这对电力管理部门在技术和管理上都带来了新的挑战。
随着无人值守变电站的自动化、智能化的程度越来越高，各种在线监测系统也越来越多，导致信息化管理的要求也越来越高。再有，无人变电站的电压能级各站有所不同，各设备型号复杂，对于管理人员熟悉设备的运行、维护和操作要求比较高。
系统介绍

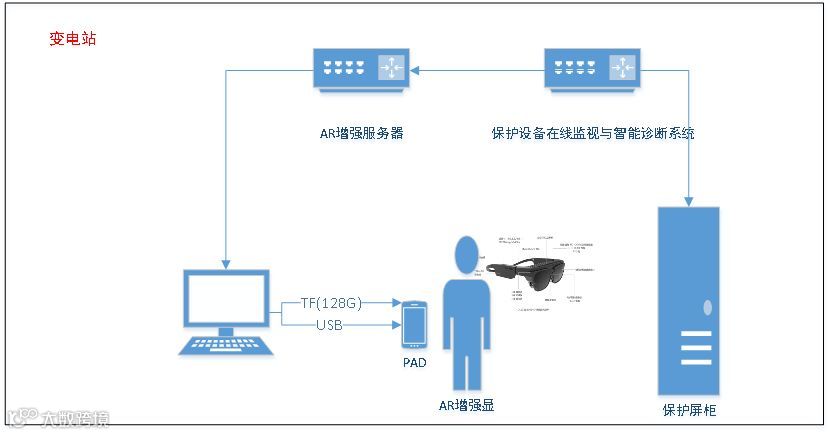

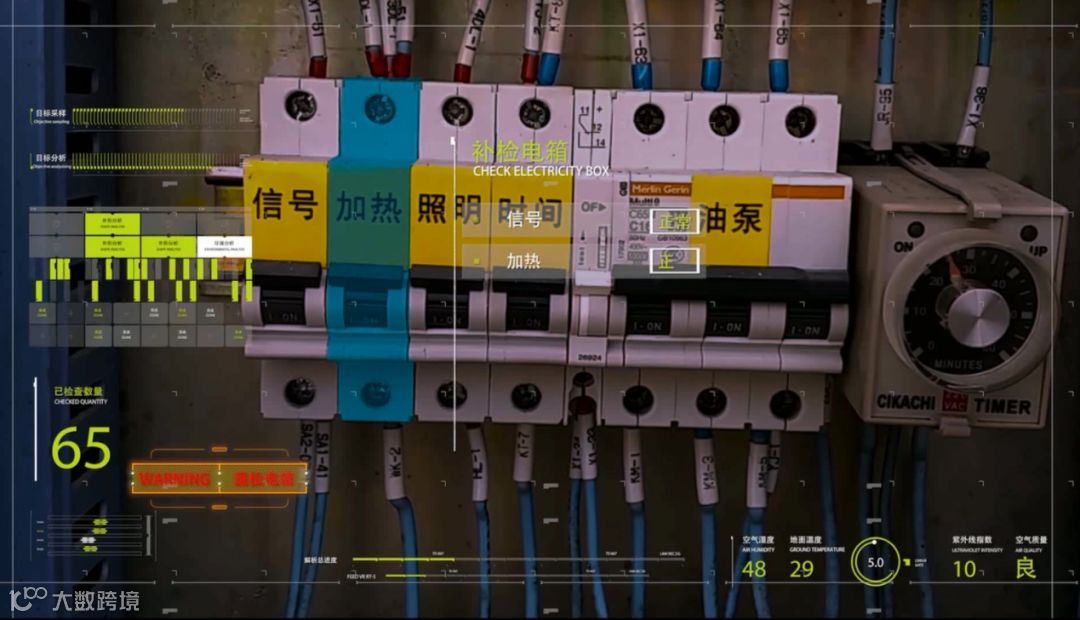

佩戴AR眼镜识别现场环境，全息展示变电站三维场景，通过网络与电力数据平台相连接，实现电网数据信息自动采集、传输和分析处理。实现巡检路线设定，自动识别现场环境、设备并进行实时作业指导，全程记录、保存至后台数据库。巡检时若需要帮助，巡检人员可以将现场实时画面远程传输回指控端，由专家提供专业化指导。
1.变电站设备监视

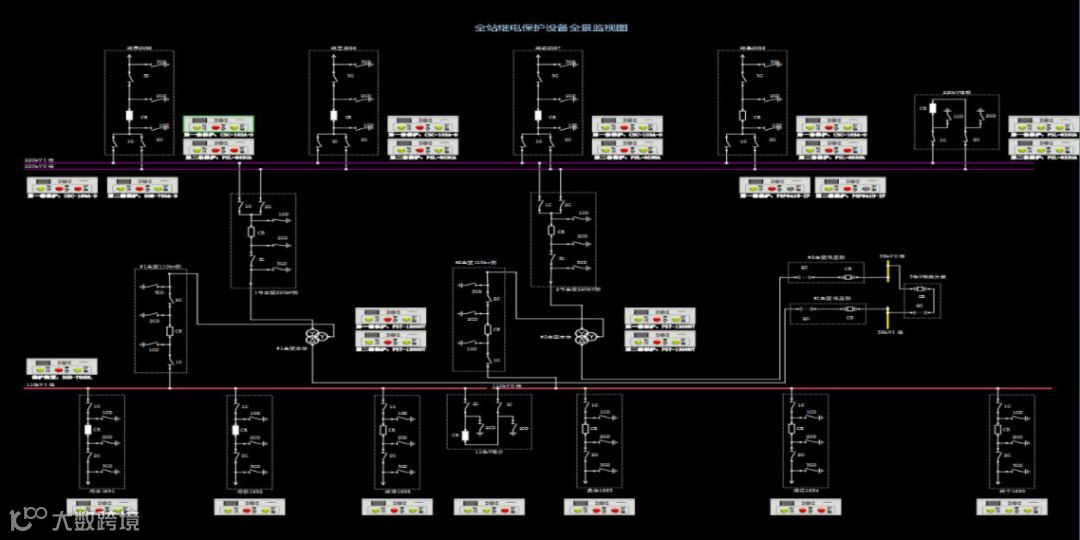

根据一二次设备监视图映射表 (OneMap)和实时数据表(RealDataSet)中的数据，引导用户进入相应的二次设备，以便进一步检查分析定位问题。
2.保护设备在线监视

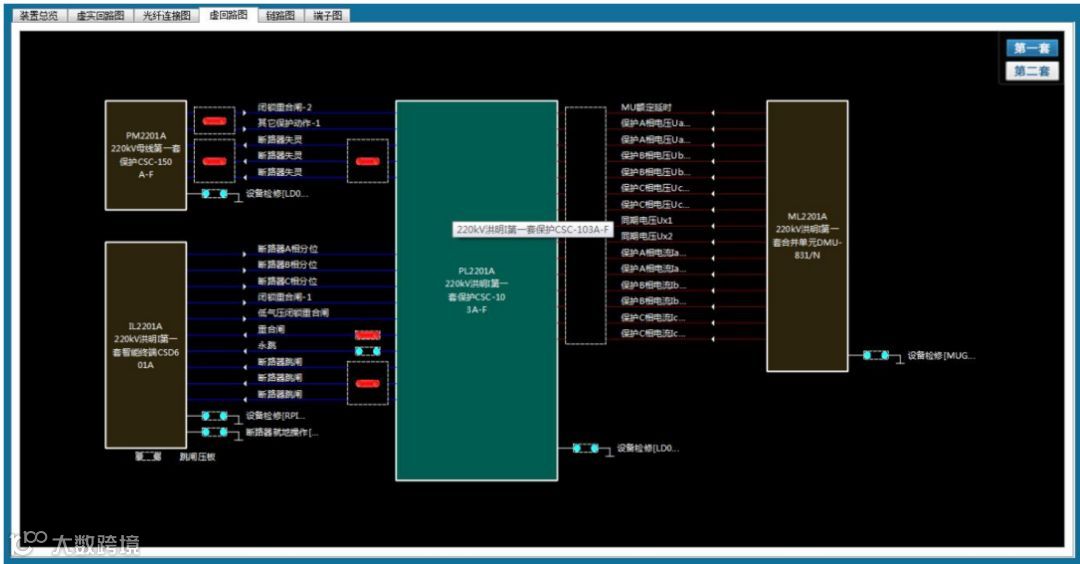

查看装置虚回路图，通过解析Ysd_ied.xml中的回路关系，从实时数据表（RealDataSet）读取当前值显示。

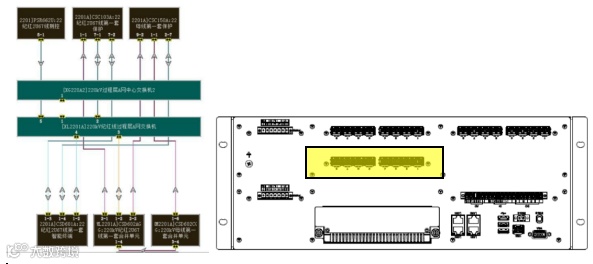

通过AR眼镜查看光纤物理连路状态，以高亮闪烁的方式，显示问题光纤，引导用户查找更换光纤。

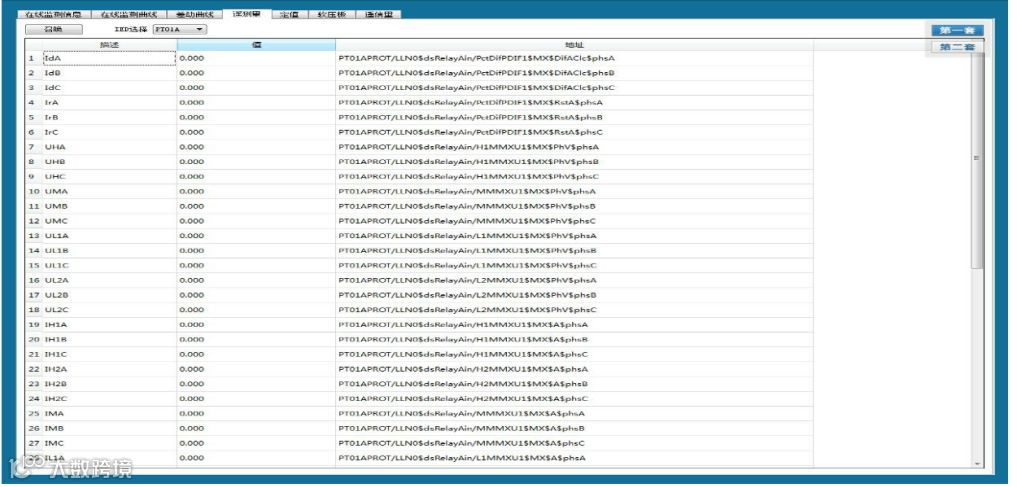

通过AR眼镜中现场设备增强显示，可直接调阅现场相关设备数据，根据数据集表(RealDataSet)、装置状态表（IED_STAT）、模型映射表(iedMap)中的数据， 进行二次回路检测、检查光纤信号回路及状态、压板状态。

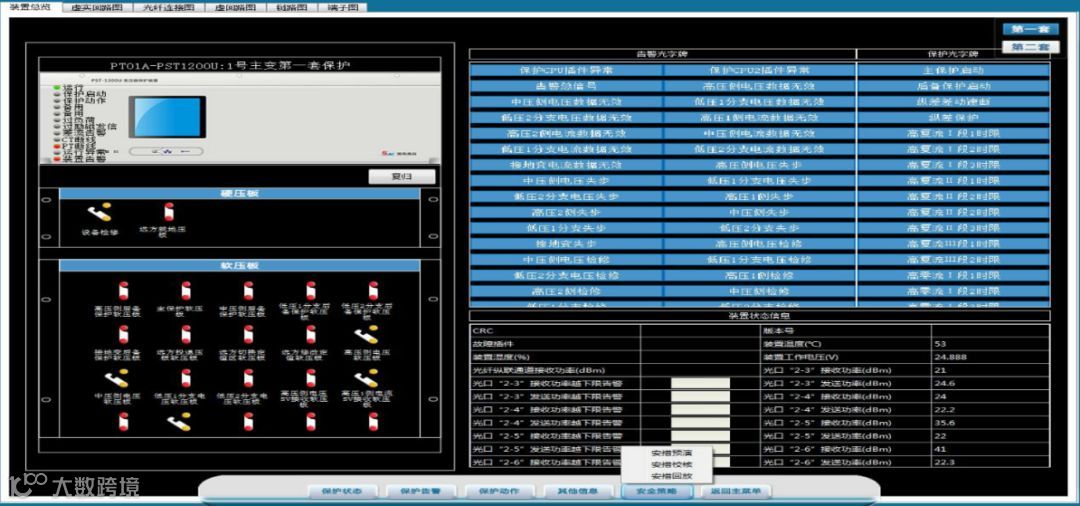

通过解析Ysd_ied.xml中的回路关系、读取实时数据表(RealDataSet)中的数据以及参考故障信息子站，按间隔全面展示保护设备详细状态信息，包括保护动作、告警、压板光字牌等，历史信息查询。
3.运维智能诊断
通过佩戴AR眼镜，以高亮闪烁的方式，显示问题点，引导用户查找更换相应设备。
1.光纤故障定位
2.保护设备故障定位
3.一二次操作一致性检查、诊断预警
4.保护检测信息
项目意义
智能变电站三维可视化远程监控系统将不同监控系统按照真实场景进行统一、整合，将电气设备、环境、报警装置等进行全方位直观展示，操作管理人员通过网络远程快速、直观了解变电站整体运行状况，查看变电站设备实时数据及历史数据。
