针对上述问题，中国科学院地球化学研究所矿床室博士后张伟与澳大利亚国立大学合作，对冕宁-德昌稀土矿带大路槽稀土矿床不同成矿阶段的萤石、石英以及氟碳铈矿中流体包裹体开展了系统岩相学、显微测温以及高精度激光拉曼光谱分析，并对早期富子晶的流体包裹体开展详细的拉曼扫面分析。
该研究确定大路槽稀土矿床成矿过程可以分为成矿前、成矿期和成矿后三个阶段。其中，成矿前阶段主要发育含子晶高盐度包裹体和富CO2包裹体（Fig. 1a-f），包裹体均一温度分别为459-＞600 ℃ 和470-538 ℃。成矿阶段发育含子晶高盐度包裹体、富CO2包裹体以及富液相水溶液包裹体（Fig. 1g-h），其中含子晶高盐度包裹体均一温度为247-320 ℃、富CO2包裹体均一温度为240-285 ℃，富液相水溶液包裹体均一温度为236-327 ℃。成矿后阶段包裹体类型与成矿阶段一致（Fig. 1i），含子晶高盐度包裹体均一温度为232-307 ℃、富CO2包裹体均一温度为225-280 ℃，富液相水溶液包裹体均一温度为231-315 ℃。
该研究定量确定不同阶段流体组分及变化特点。拉曼扫面分析结果表明，成矿前流体包裹体中子晶以硫酸盐为主（92.3%），包括无水芒硝、钾芒硝、重晶石等，并含有少量的碳酸盐（4.4%）和NaCl（3.1%）。在包裹体升温过程中，子矿物消失温度明显低于气泡消失温度，包裹体最终均一至液相，形成富硫酸盐的流体。此外，拉曼光谱分析在晚期富液相水溶液流体包裹体中也检测到硫酸根离子，进一步说明硫酸盐是大路槽稀土矿床成矿流体中的主要盐类。这些结果表明，稀土元素在成矿流体中主要与SO42-形成络合物进行搬运，并伴随了整个稀土成矿过程。
该研究确定降温是导致大路槽稀土矿床中稀土元素沉淀的主控因素。流体中稀土元素的沉淀是通过破坏稀土-硫酸盐络合物的稳定性而达成，通常受控于流体压力、温度、pH值或体系化学组成的变化等。成矿前阶段演化至成矿阶段的温度明显降低，是促进该矿床稀土沉淀的主要因素，这可能与流体中稀土-硫酸盐络合物的溶解度显著降低有关。而其它可能的机制如流体混合抑或水-岩反应等导致的相关参数变化，对大路槽稀土矿床中稀土沉淀的影响较小。
相关成果发表在矿床学期刊Mineralium Deposita上，研究得到国家自然科学基金、科技部重点研发计划、中科院前沿科学重点研究项目联合资助。

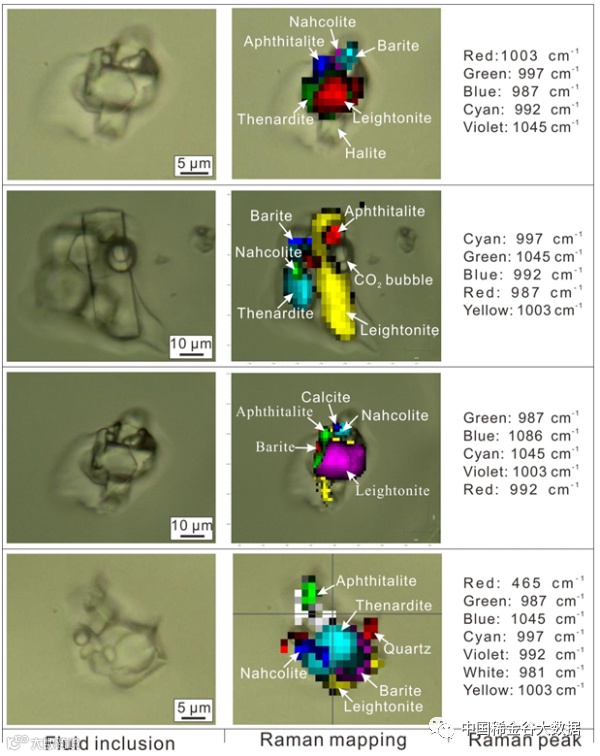

含子晶高盐度流体包裹体扫面分析
来源：中国稀土协会
