南京青奥会议中心结构体系国内首创

南京青奥会议中心结构体系国内首创 华森设计
2014-05-20
2
导读:大型会议中心的设计一直是建筑设计行业领域里“高、大、难”的类别。南京青奥会议中心开创性地采用框架-中心支撑束筒钢结构体系,为建筑设计业界提供了良好的示范样板。

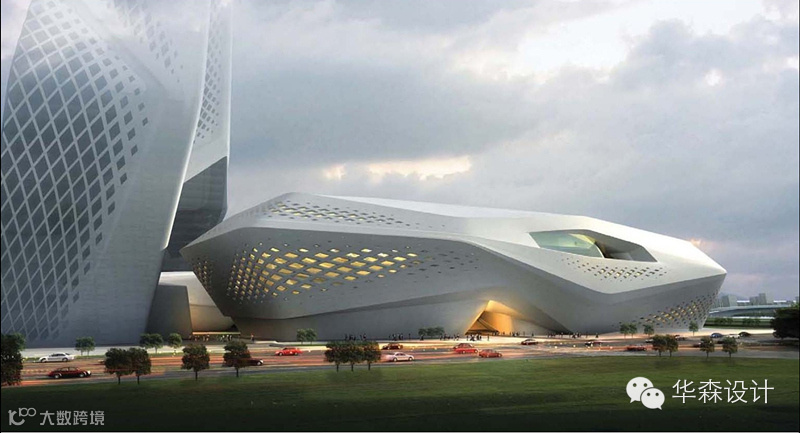

随着2014年第二届世界青年奥运会开幕的临近,南京青奥城地区的青奥村、青奥公园、青奥中心等设施也逐渐亮相,以独特的形态、新颖的设计成为南京向世界展示的一张新名片。其中,南京青奥会议中心更是在设计上国内首次采用框架-中心支撑束筒钢结构体系,成为国内建筑设计界的一大看点。



青奥会议中心具有建筑面积超大、建筑造型奇特、空间关系变化多样、结构受力体系复杂等特性,与同类型建筑项目相比,具有更大的设计和施工难度。再加上工期相对较紧,给整个设计和施工都提出很高的要求。


国内外虽有不少会议中心在建或已建,但围绕会议中心建设和施工的系统化研究还显得不太充分,这也就要求青奥会议中心的华森设计团队必须进行创新。通过多个方案的计算对比,最终提出采用框架-束筒中心支撑钢结构体系,而此体系在我国钢结构应用尚属首次。


青奥会议中心框架-束筒中心支撑钢结构体系的特性如下:15m以下由会议中心、展览中心、商业中心和音乐厅四个独立的单体组成,每个独立单元有若干钢结构中心支撑楼梯筒作为主要竖向受力构件,和周边钢柱共同抵抗水平和竖向荷载作。15m标高以上在局部较大空间区域,利用大空间的顶部设置矢高为4.5m至6m的整体交叉桁架层,将底部四个单元连为一体,形成约160m×190m的整体建筑物。这样的结构体系能较好地实现建筑外立面效果,避免设置结构缝对建筑使用功能及立面的影响,同时四个单体间的复杂空间关系结构也较容易实现。此外,单体通过上部三层结构层相互连接,使得建筑的结构整体性较好,可以共同承担地震荷载,也较容易实现建筑上部大空间分隔及使用功能。

大型会议中心的设计一直是建筑设计行业领域里“高、大、难”的类别。南京青奥会议中心开创性地采用框架-中心支撑束筒钢结构体系,为建筑设计业界提供了良好的示范样板。
