一种用于分析小鼠步态障碍的低成本、自主步态检测和估计系统

一种用于分析小鼠步态障碍的低成本、自主步态检测和估计系统

——Gait analysis——

汇报人：众实科技

1. 采用Acrylonitrile Butadiene Styrene,High-density foam, Wave crest sponge，聚甲基丙烯酸甲酯板、丙烯腈-丁二烯-苯乙烯共聚物等材质制作，无毒无气味，可抽插、拆卸方便，易清洗。

2. 采用进口冷光源高速相机 640×480，120fps，1/4”CCD

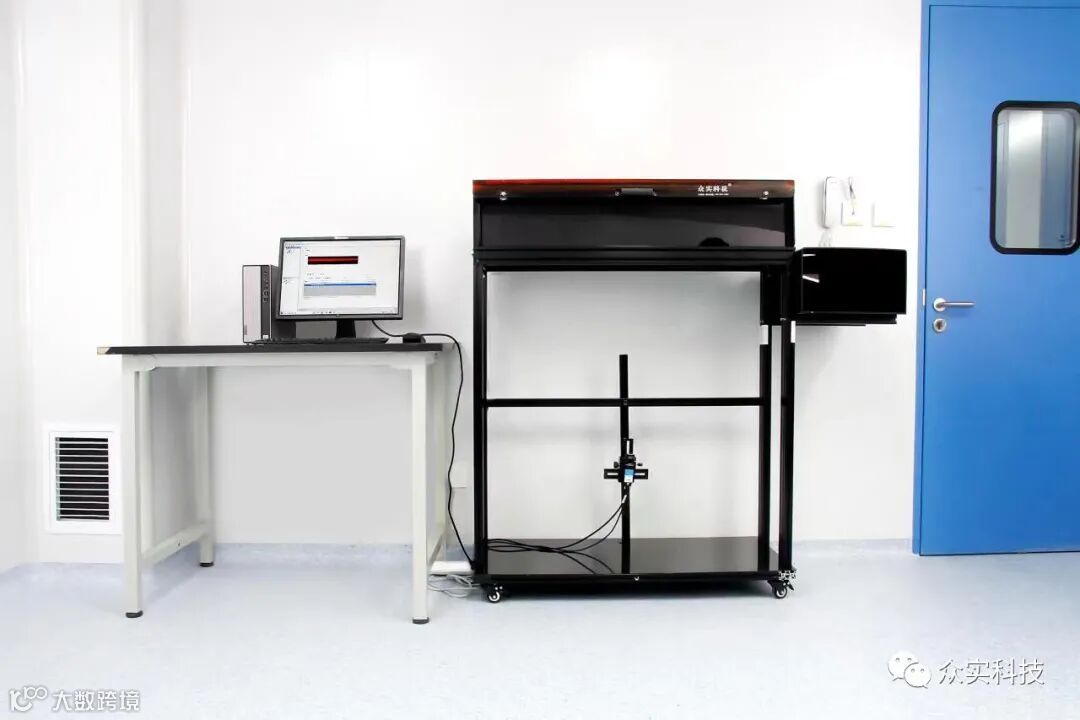

3. 封闭式的步行台，对动物不采取任何强迫措施，能够准确地评估动物的脚步和步态，从而获得自然步态。

4. 走道宽度可调

5. 脚印光亮折射技术，绿色荧光足迹能够捕获真正的（真实和动态的）足印

6. 可测量动物的体重分布从而获得脚步的压力差异。

1. 采用实验用户与访客登录设计，实验用户彼此独立的实验数据文件，实验数据资料便于储存管理；

2. 采用国际先进的Image Denoising、VACA、subtraction、Binarization algorithm、Edge measurement等技术，确保实验数据稳定可靠，三点跟踪算法，可识别头身尾三个部分，排除尾巴身体接近物体的误识别。全方位智能识别身体大小、头、尾、四肢、中心，实时跟踪。

3. 自定义指标模式，根据您的需求随时自定义程序系统。

4. 足迹交互识别系统，可提示手动标记系统识别模糊的足迹

5. 软件支持RadioPowerOn功能

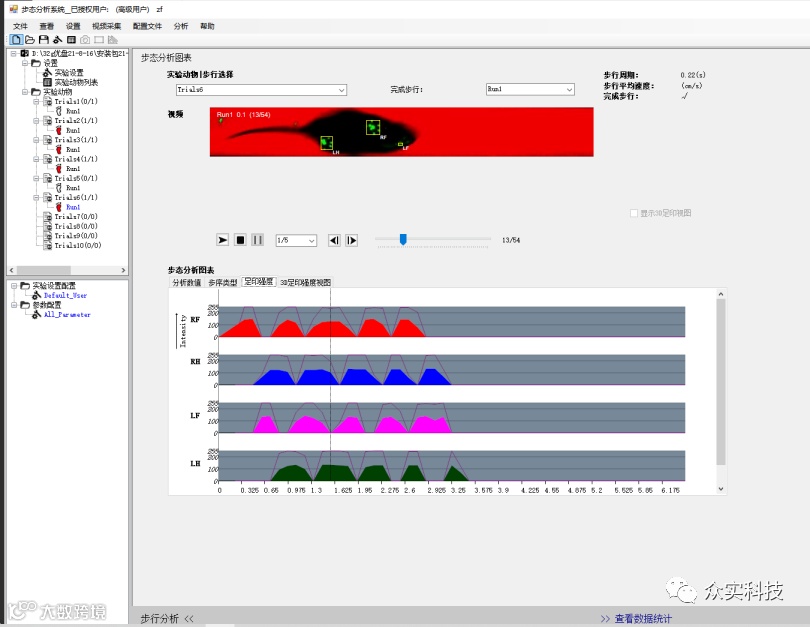

6. 高级步态分析：该系统可以根据每个足印的大小尺寸，位置，压力计算出大量的参数，用于定性和定量地分析单个脚步和步态

7. 采用软件控制，通过冷光源摄像机检测动物腿部的足底，计算动物步态行走情况，无需人为监控被测对象，便可随时自动记录试验数据，并评价处理前后（如给药前后、手术前后）的效果，

8. 支持实时/离线分析，

9. 实验结果可以直接导入到Excel 电子表格，供用户事后作进一步的分析处理，

单个足印：脚印面积，悬空和触地时间 ,触地速度，支撑时相比，压力脚印之间的距离:脚间距离，步周长，同侧脚印间的距离

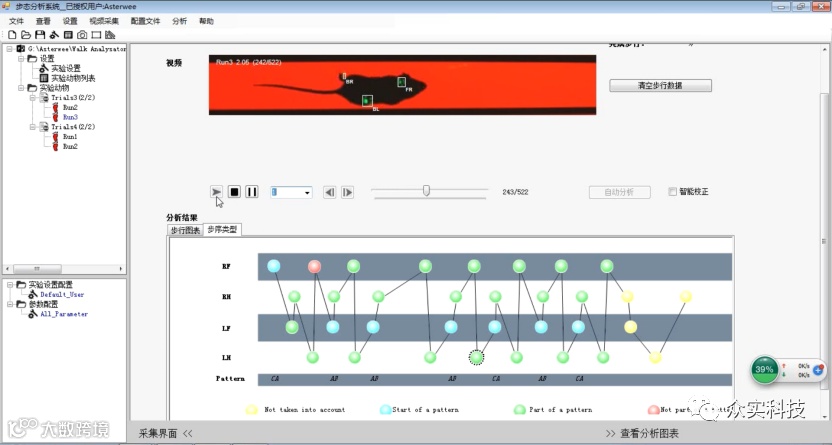

足印间的时间关系：单位时间脚步数，支撑方式，步序，时相延迟，行走速度交互式脚印测量功能：远趾端开口距、近趾端开口距、脚印长度、脚爪朝向

使用步态采集系统在这些时间点评估行为。在中给出了小鼠对轨道的详细训练和习惯。处理后，让每只老鼠在最佳存在闪电的轨道上奔跑。每次跑步后用酒精溶液擦拭跑道，以清除老鼠在跑步过程中留下的任何排泄物。为了获得更好的测试结果，每只老鼠被允许跑两次。使用步态检测系统选择停止次数最少的运行进行分析。

步态分析系统用于在实验过程中评估不同小鼠组的运动功能。分析显示，用 MPTP 治疗的小鼠的站立期和跑步持续时间增加，到第 13 天，用 MPTP + C-DIM12 治疗的小鼠基本恢复到控制水平。最近的另一项研究利用使用我们描述的系统计算的步幅长度作为指标之一，以表明长期接触锰与神经炎症和锥体外系运动缺陷相关，类似于 PD  的特征。这些步态指标获得的值与已知文献非常一致。这些结果表明，我们的系统可以可靠地用于指示小鼠的步态异常。
