为了让小伙伴了解更多电梯技术方面的知识
绰立专门新开栏目--“绰立技术学堂”
制动器的介绍
随着社会经济的发展和城市化进程的加速，越来越多的高层建筑拔地而起。电梯作为现代楼宇建筑中人行、物流的重要载体，其运行安全性与可靠性尤为重要。而作为电梯安全部件之一的电梯制动器，其使用维护情况将会直接影响电梯安全，如果制动器发生故障，将可能导致电梯出现冲顶、蹾底、溜车，甚至发生剪切等重大安全事故。下面我们就来给大家详细聊聊电梯的“刹车”--制动器吧~
01
制动器的作用
制动器作为电梯运行中使用最频繁的安全部件之一，安装于曳引机上，亦称之为“抱闸”。它有两个作用：（1）能够使运行中的电梯在切断电源时，自动把轿厢制停；（2）电梯停止运行时，保证在 125% 的额定载荷情况下，使轿厢保持静止，防止轿厢意外移动。
02

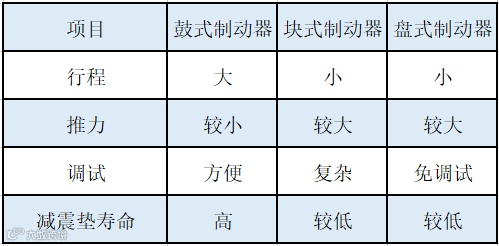

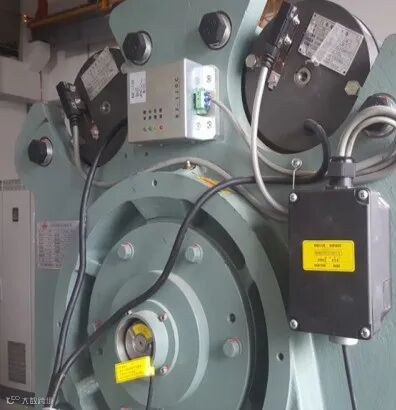

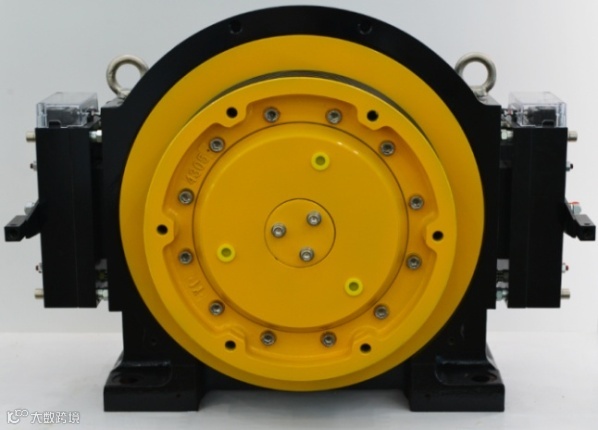

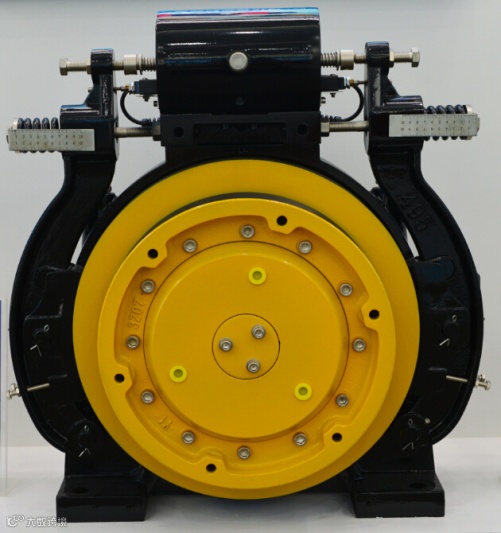

制动器的分类
03
制动器的工作原理
电梯静止时，曳引电动机、电磁制动器均没有电流通过，此时电磁铁芯间没有吸引力，制动弹簧压制制动瓦块，促使制动闸瓦抱紧制动轮，电机无法旋转。曳引电动机通电后，制动电磁铁线圈也通电，此时电磁铁芯磁化吸合，在制动臂作用下推出制动弹簧，制动闸瓦张开并脱离制动轮，电梯就会运行。电梯到达目标楼层，曳引电动机、电磁制动器又会失电，制动闸瓦再次抱紧制动轮。简言之，就是失电抱闸，得电松闸，也就是踩刹车与松开刹车的意思。
04
制动器的冗余设计
制动器作为电梯设计和制造中的重要组成部分,在GB/T 7588—2020《电梯制造与安装安全规范》 中有着极为明确的规定和要求。具体来说，为确保电梯制动器的安全可靠，所有参与向制动轮(盘)施加制动力的制动器机械部件应当分两组装设；并设置不少于两个独立的电气装置来实现切断制动器的电流。两个独立的电气装置就是电路中的接触器，要求两个接触器必须是独立的，如果其中一个接触器发生故障(卡阻或着触点粘连)，使触点未断开，则最迟在电梯运行方向改变时，控制系统应检测出此故障并停止电梯的运行，避免事故的发生。
05
制动器的常见失效原因
（1）机械原因：零部件磨损老化，制动器卡阻、制动力不足拖闸、闸瓦脱落、制动轮表面油污、制动铁芯生锈、制动铁芯有台阶、抱闸间隙不当、抱闸行程过小、销轴脱落、弹簧失效等。
（2）电气原因：接触器触点粘连、接触不良，电路设计不合理，接触器不独立，线圈欠电压，抱闸控制板缺陷或故障，抱闸线圈误动作等。
绰立驱动控制产品
守护您的乘梯安全

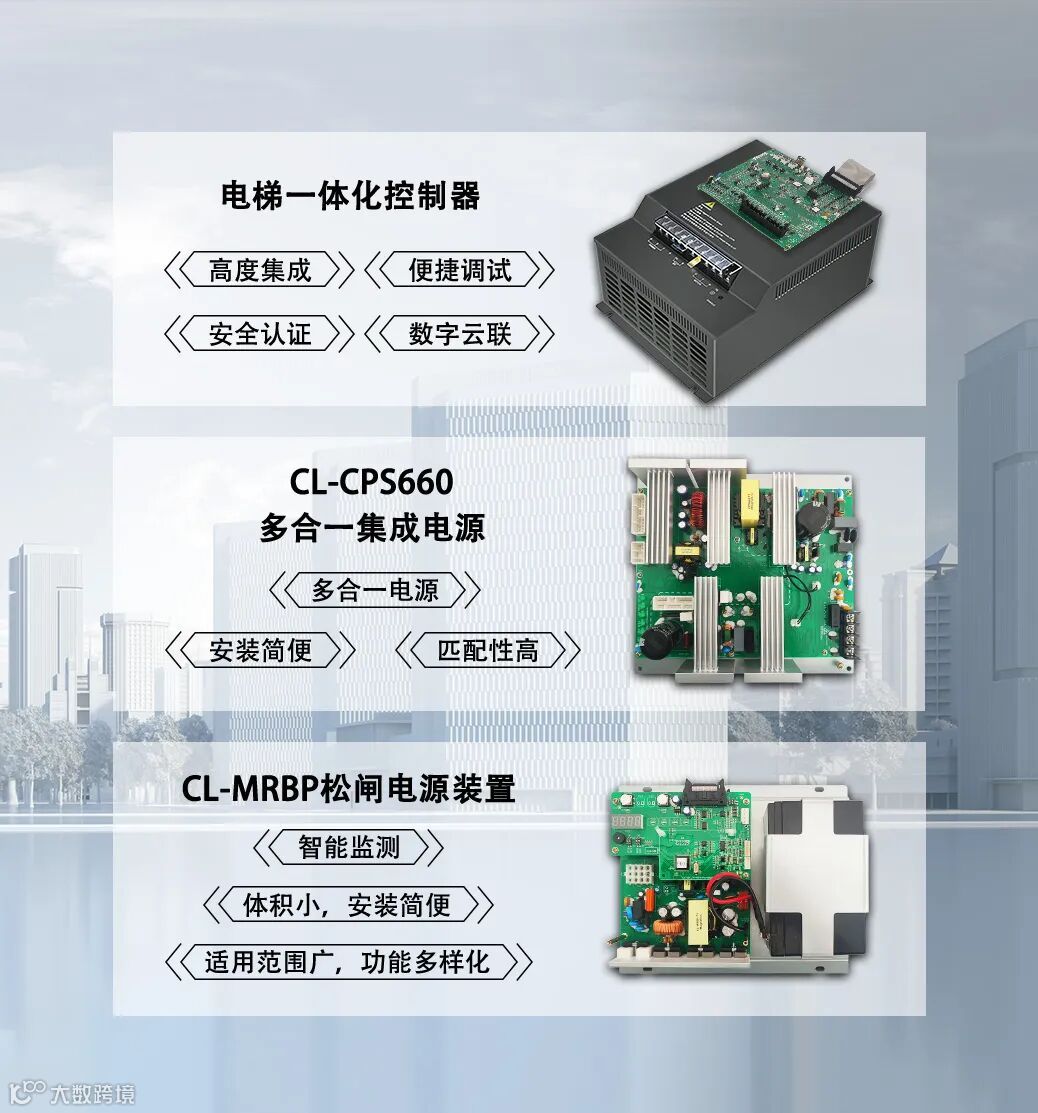

绰立科技作为电梯控制部件领域的领先企业，不断打造和完善电梯控制产品线，提供更卓越的性能和多维度的安全保障，为电梯“保驾护航”。新一代智能电梯一体化控制器以及一体化控制电源产品，在“制动器安全”的功能需求上提供多项技术保证：
下期再会
这期就分享到这里，小伙伴们如果有什么疑问欢迎随时呼唤~下期绰立技术学堂将分享“电梯安全高效运行的关键部件--电梯变频器”。咱们下期见~
