两馆项目全专业技术交流会和项目参观预告

本次交流会

参与两馆项目设计的各专业负责人

将在现场一 一为我们解剖

项目从方案设计到建设完成的技术问题

这一次的技术分享

首次以同一项目聚集全专业交流

我们将特邀业主方一起

总结专业难点、亮点

分析存在的遗憾

供同类项目参考

交流会结束后

将安排报名听众（限50人）统一前往两馆

进行实地参观

让我们走进两馆

感受两馆

享受技术带给我们的惊喜

（想了解参与方式，可直接拉到文末查看）

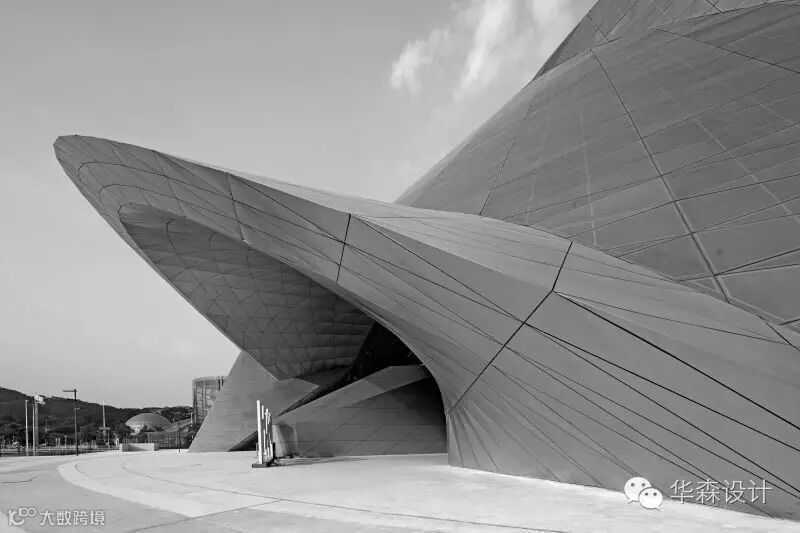

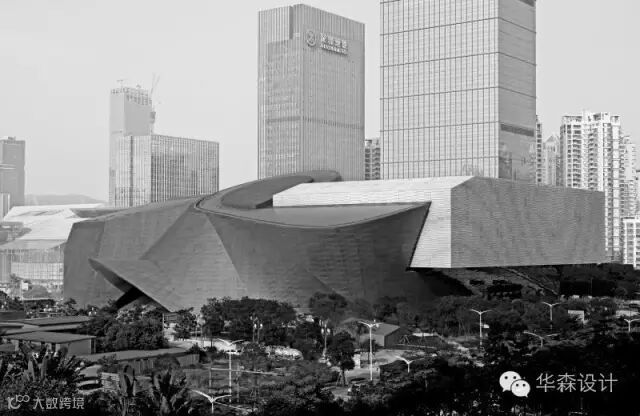

项目占地面积2万9千平方米，总建筑面积9万平方米。建筑高度48米，建筑体量地上五层，地下二层。在2007年两馆建筑设计方案国际竞赛中，奥地利先锋设计事务所蓝天组的方案获得中标，并由深圳华森建筑与工程设计顾问有限公司合作完成设计。

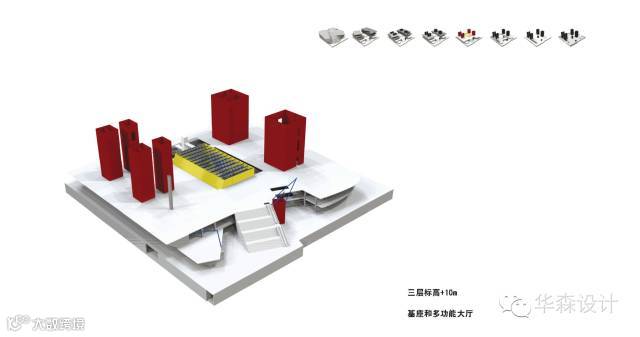

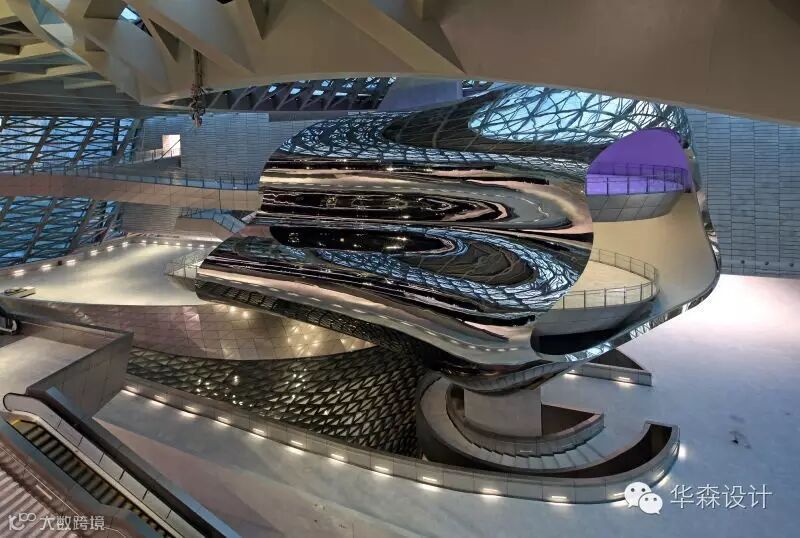

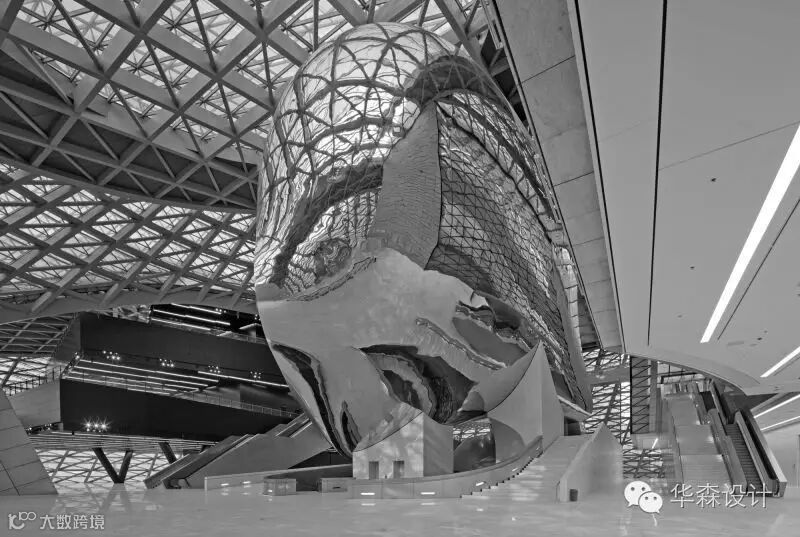

两馆项目的设计理念是一块半透明的城市巨石，富于动感的体型既符合中心区城市设计要求，也将建筑本身塑造成一个精美的当代艺术品。方案在10米高处设置了公共服务平台，开放的平台作为城市公共广场，为市民提供了交流与休闲的场所。平台中央26米高的巨型雕塑体既给展馆塑造了别样的艺术展品，又为两馆提供了横向的交通联系，合理组织了两个展馆的参观流线。

“两馆”的主要功能包括当代艺术馆、城市规划展览馆、公共服务区、藏品库区、地下车库及其他配套设施。其中当代艺术馆位于建筑南侧，功能定位为，现代艺术领域的雕塑、摄影、绘画、装置、影像和设计艺术领域的工业设计、建筑设计、服装设计、平面设计、动漫设计等内容的展示和收藏之所。城市规划展览馆位于建筑北侧，是具有展示、公共查询、交流研究、教育宣传、观光等功能的城市窗口性公共建筑。建筑融合了当代艺术和城市规划两大领域的作品展示、研究、收藏、交流、宣传和文化休闲等功能。

“两馆”项目结构体系复杂，外形不规则，由大量倾斜、扭曲旋转曲面构成，设计施工极具探索性和挑战性。本项目在今年荣获了深圳勘察设计行业协会颁发的“第三届建筑工程施工图质量金奖”。

建筑与结构

Architecture & Structure

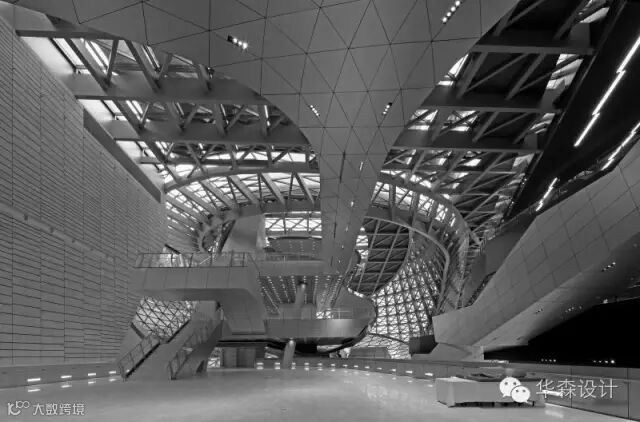

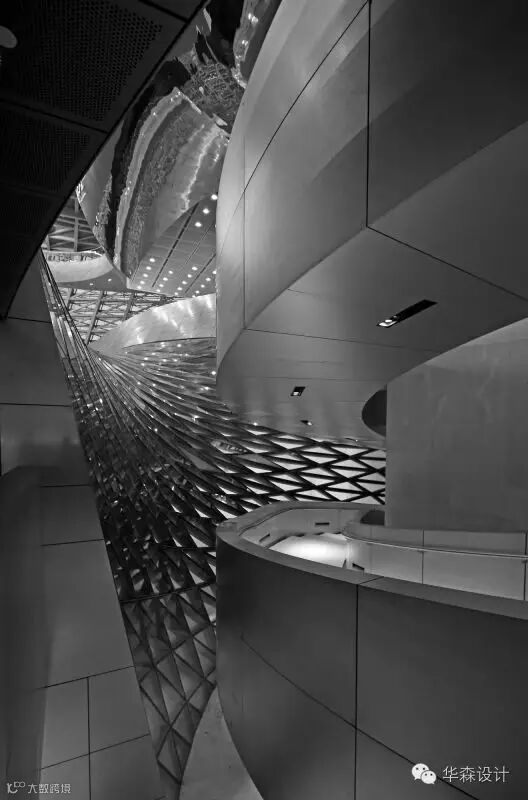

在两馆项目中，结构不仅仅是建筑的支撑骨架，而是与建筑融为一体，既成就了非凡的建筑空间，同时也是表达空间美的一部分。在设计中采用了两种主要方式：

1、结构设计结合内部空间，通过结构关系表达出内部空间形态，所有的形体上的转折、起伏、收分等均采用主体结构来实现；

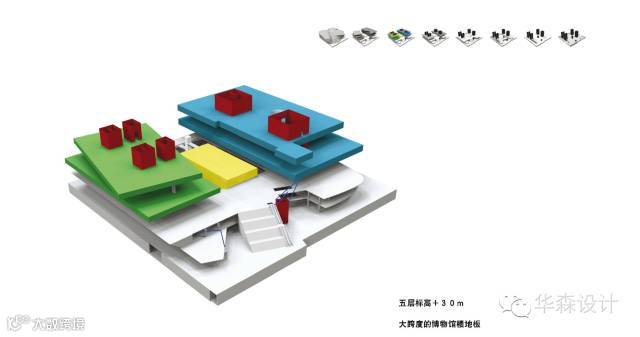

2、结构设计结合展览建筑的使用功能，将结构构件尽量布置在建筑的外围，展示空间仅由核心筒等少量竖向构件传递楼面竖向荷载，形成新颖的大跨度大悬挑的整体空间，充分满足了建筑造型及功能使用的要求。

具体的结构形式为：在首层以下为钢筋混凝土框架-剪力墙结构体系，在首层以上分两大结构系统：表皮钢结构系统和塔楼范围的主体结构系统。

表皮钢结构为单层交叉梁（柱）复杂多面体（曲面、折面）网壳结构，在首层通过3000mmX1500mm的混凝土转换梁全部转换。表皮钢结构和主体结构既相互独立又互为支撑，有效解决结构受力的同时，更贴切地实现了建筑效果和使用功能。

建筑与幕墙

Architecture & Curtain Wall

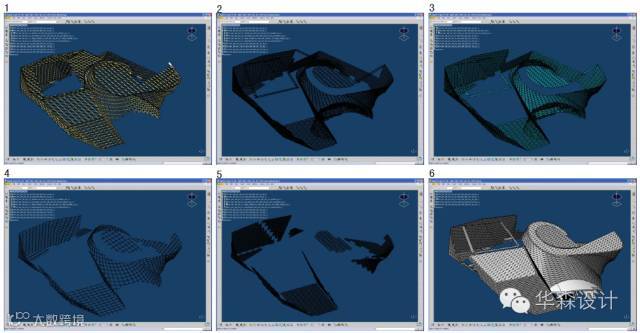

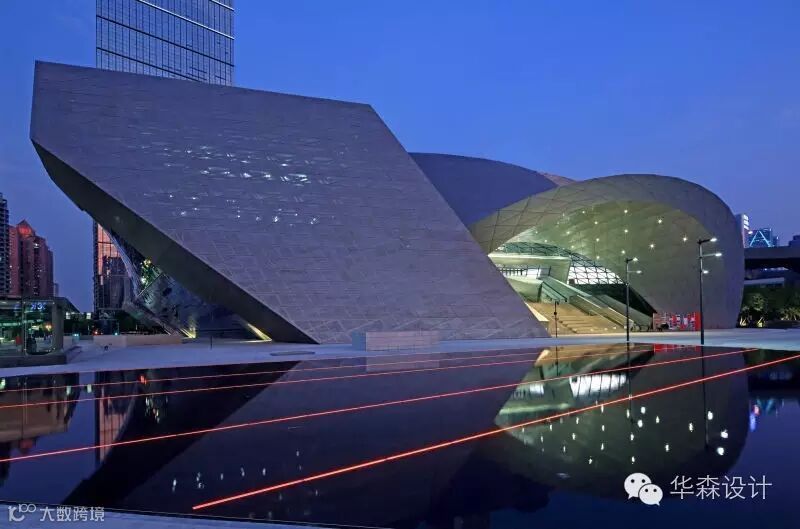

在本项目中幕墙面积几乎占外墙和屋顶面积的100%，不仅体量庞大，而且立面多为曲面、折面，造型复杂，幕墙专业化程度高。幕墙设计概念综合了立面造型、使用功能、太阳辐射、自然通风、景观视线等因素，用参数化设计的方式进行设计。

层次复杂的外表皮系统

在公共空间和城市规划展览馆区域为了实现自然采光和通透视野采用了玻璃幕墙系统，在东、西立面是带穿孔遮阳系统的双层次玻璃幕墙系统；南、北面则以单层次的玻璃幕墙系统为主；屋面部分主要由直立锁边系统外衬金属板完成面构成、并在功能与建筑设计需要的位置辅以少量采光天窗。

当代艺术馆由于展品对采光环境的特殊要求，其外墙和屋面采用的是直立锁边金属板基层干挂石材饰面幕墙。

建筑与生态

Architecture & Ecology

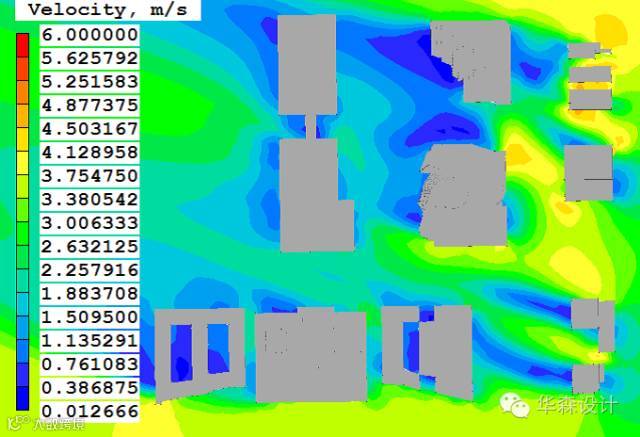

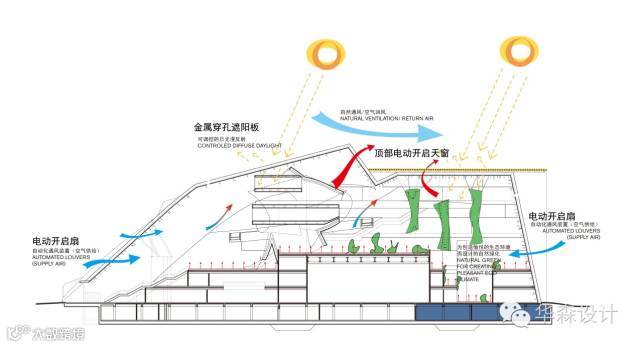

作为深圳市重要的标志性建设项目及大型公益性艺术机构，深圳当代艺术馆与城市规划展览馆在立项之初就确立了可持续发展和节能减排的设计理念，在设计过程中，各专业设计师们共同努力统筹考虑建筑全生命周期内的节能、节地、节水、节材、环保及建筑功能之间的关系，按照《绿色建筑评价标准》要求，运用了多项绿色建筑技术手段合理安排并组织建筑与其他相关因素之间的关系，使建筑和环境之间成为一个有机的结合体，同时具有良好的室内气候条件和较强的生物气候调节能力，满足人们对气流、光线等的舒适性需求，使人、建筑与自然生态环境之间形成一个良性循环系统，因此本项目也获得了国家住房和城乡建设部颁发的国家最高级的“三星级绿色建筑设计标识证书”。

深圳当代艺术馆与城市规划展览馆视频展示

深圳当代艺术馆及城市规划展览馆建筑灯光效果展示

活动流程（2017年8月18日）：

9:30  开场

9:40-11:55  建筑、结构、给排水、暖通、电气等专业进行技术交流汇报

14:00  华森公司一楼大堂集合，乘大巴前往两馆参观

16:30  返程

现邀请50名粉丝参加交流会，免费报名方式：

请于8月17日17:00前，在“华森设计”公众号主页回复或直接文末留言“姓名+职业+电话号码”报名参加。

 两馆项目史上最全专业技术交流，千万不要错过~8月18日，我们等你来！
