NATURAL GAS POWER PLANT
天燃气发电行业应用
COSMOS气体检测产品系列
前 言：
在全球能源转型与碳中和目标驱动下，天燃气发电作为清洁低碳、灵活高效的电源形式，正在中国能源结构中扮演日益重要的角色。随着新型电力系统建设的推进，天燃气发电凭借其出色的调峰能力和低碳特性，成为关键过渡电源和未来电力系统灵活性支撑的重要选择。

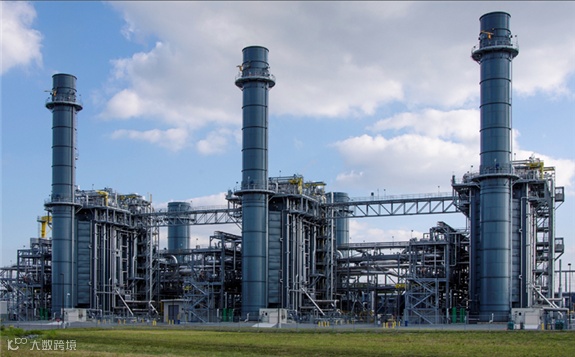

天然气发电

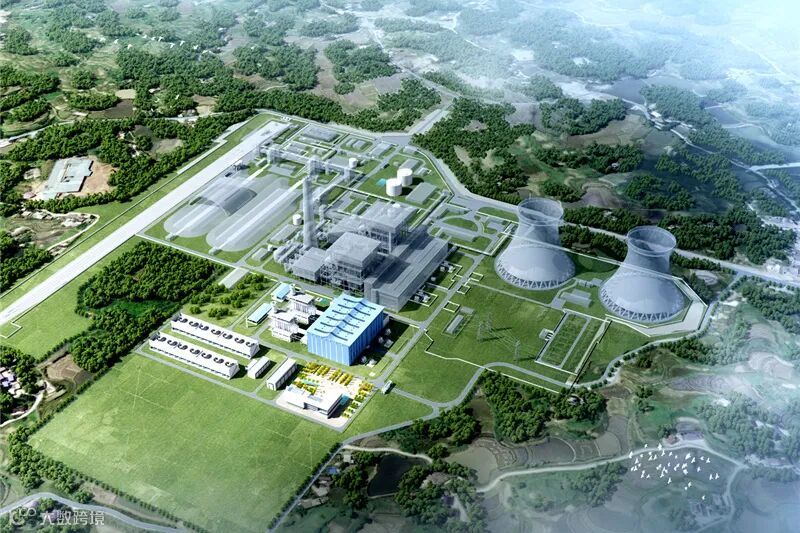

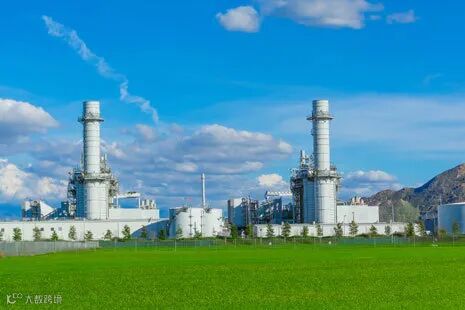

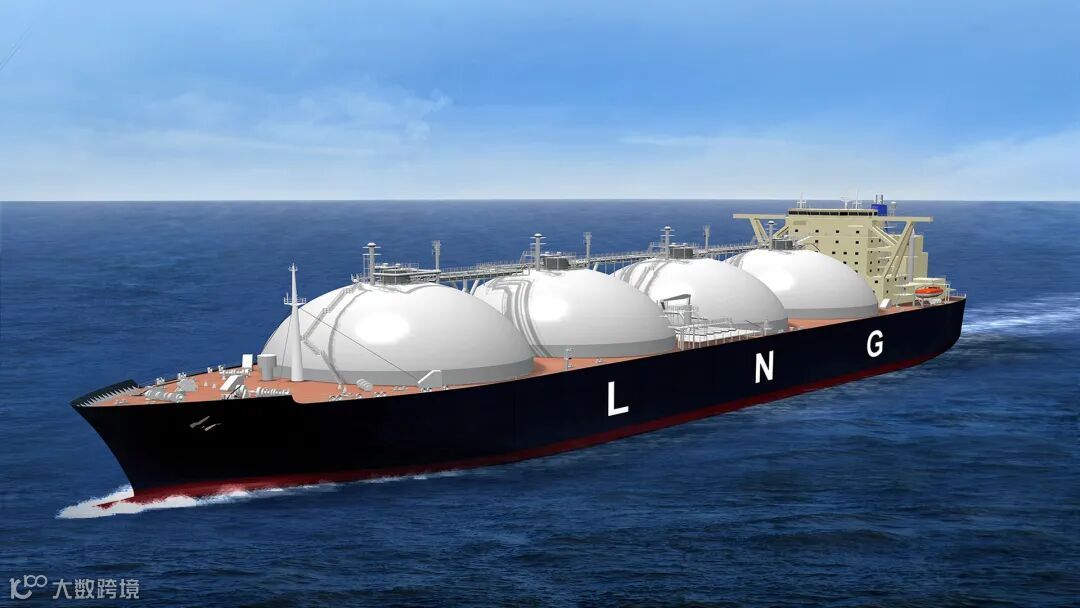

天然气发电是指发电的机组燃料采用或部分采用天然气（包括液化石油气，即LNG）的发电方式。天然气电厂作为现代能源体系中的重要一环，与传统的燃煤电厂相比具有效率高、启动快、运行灵活等优势，在实现低碳转型和保障电网稳定方面展现出独特优势，能够有效弥补风电、光伏等间歇性能源的不足，为构建新型电力系统提供坚实支撑。在环保方面，它更是实现了近乎零粉尘、超低硫氧化物排放，二氧化碳排放量也远低于煤电，是名副其实的“清洁能源”。
天然气发电工艺中的气体检测
燃料供应与预处理
01
燃气发电工程的首要步骤是燃气的供应与预处理。天然气或其他燃气必须经过处理，去除其中的杂质和水分，以确保燃气燃烧过程的稳定性和高效性。预处理过程中，燃气通常会经过过滤、除水、除杂质等处理程序，确保进入燃气轮机的气体符合质量标准。
接收与调压：来自长输管道的天然气首先进入电厂调压站。压力通常很高，需要进行过滤和调压，使其稳定在适合电厂使用的压力范围。
增压：为了满足燃气轮机燃烧室的高压要求，天然气需要通过燃气增压压缩机进一步加压。
净化：若气源中含有硫化氢（H₂S）等有害杂质，需经过脱硫装置等进行净化，防止腐蚀后续设备和造成环境污染。
气体检测
甲烷（CH₄）：天然气主要成分是甲烷，一旦从阀门、法兰等连接处泄漏，与空气混合达到一定浓度（爆炸下限5%），遇明火易发生爆炸。
硫化氢（H₂S）：若气源中含硫化氢，这种剧毒气体会腐蚀设备管道，燃烧后还会产生二氧化硫污染环境。
燃气轮机发电
02
燃气轮机是燃气发电过程中的核心设备，其工作原理是利用燃烧产生的高温高压气体推动气轮机的转子旋转。燃气轮机通常由进气口、压气机、燃烧室、涡轮和排气管等部分组成。首先，经过压气机压缩的空气进入燃烧室，与燃气混合后点燃。在高温燃气的推动下，涡轮叶片旋转，进而驱动发电机产生电力。
吸气与压缩：巨大的压气机（轴流式压缩机）从大气中吸入空气，并将其压缩到10-20倍的大气压，形成高温高压的空气。
燃烧：高压天然气与高压空气在燃烧室（通常有十几个甚至几十个燃烧器）中混合并点燃，瞬间产生约1500°C的超高温、高压燃气。
做功：这股强大的燃气流高速冲击燃气轮机的叶片，使其高速旋转（通常为3000-6000 rpm）。
发电：燃气轮机的旋转轴直接与发电机的转子相连，将机械能转化为电能。这是第一次发电。
气体检测
甲烷（CH₄）：燃烧器附近是燃料的最终出口，管道压力高，是厂内泄漏风险最高的区域之一。
一氧化碳（CO）：天然气不完全燃烧会产生无色无味的CO，在通风不良的机房内易导致人员中毒。CO浓度还是燃烧是否充分的“晴雨表”，浓度高意味着燃料浪费，可据此调整燃烧状态，提升效率。
氧气（O₂）：防止因燃烧耗氧或气体泄漏导致空间缺氧；也防止制氧系统泄漏导致富氧（增加火灾风险）；控制最佳空气量，保证燃料充分燃烧。
废热回收与蒸汽发生
03
在燃气轮机发电过程中，除了燃气轮机本身所需要的热量外，还有大量的废热被排放到环境中。为了提高整体能源利用效率，现代燃气发电系统通常会将这些废热通过热交换器回收，用于加热水并产生蒸汽，进一步驱动蒸汽轮机进行发电。通过这种联合循环方式，整个系统的热效率可以大幅提高。
热交换：从燃气轮机排出的废气（温度仍高达500-600°C）进入余热锅炉。锅炉内部有大量管道，水流经管道时被高温废气加热，产生高温高压的蒸汽。
二次发电：产生的高压蒸汽被导入蒸汽轮机，冲击蒸汽轮机的叶片，使其像燃气轮机一样高速旋转。蒸汽轮机的轴也连接着一台发电机，通过回收燃气轮机排气余热实现二次发电。
冷凝：做完功的低温低压蒸汽在凝汽器中被冷却水冷凝成水，再由给水泵打回余热锅炉，开始新的循环。
气体检测
氮氧化物（NOx）：是形成雾霾和酸雨的主要污染物之一，国家有极其严格的排放标准。
二氧化硫（SO₂）：主要控制酸雨污染。对于燃烧清洁天然气的电厂，此项浓度通常很低。
一氧化碳（CO）：烟气连续排放监测系统（CEMS）的检测项目之一，验证最终排放物的燃烧充分性。
二氧化碳（CO₂）：是主要温室气体。电厂需准确计量其排放总量，用于国家“双碳”战略下的碳核算与碳交易。
电机发电与电能输出
04
在燃气轮机和蒸汽轮机的驱动下，机械能转化为电能，通过发电机将电能输出至电网。为了保证电力的稳定输出，发电机需要与电网进行同步调节，这通常依赖于调频设备、自动化控制系统和调度系统的协同工作。发电机的稳定性、可靠性以及对负荷变化的响应能力，是燃气发电系统运行的关键。发电机产生的电能电压较低（如10-20kV），通过主变压器升压至超高电压（如110kV、220kV或500kV）。升压后的电能进入GIS（气体绝缘金属封闭开关设备）站，通过断路器和隔离开关等控制，并入国家电网。
气体检测
六氟化硫（SF₆）：SF₆在燃气电厂中并不用于发电，而是作为高压电气设备（如开关、断路器）的“超级绝缘和灭弧介质”，确保电能安全、高效地输出。SF₆是GIS设备中的绝缘介质。其本身无毒，但泄漏后在高能电弧下会分解产生剧毒物质（如氟化硫酰等），危害人员健康。同时，SF₆气体比空气重，泄漏可能造成局部缺氧。SF₆压力下降会严重降低设备的绝缘性能，可能导致重大停电事故。SF₆也是《京都议定书》限定的强温室气体，其全球变暖潜能值是CO₂的2万多倍。
资料参考《燃气发电工程的技术路线与工艺流程分析》

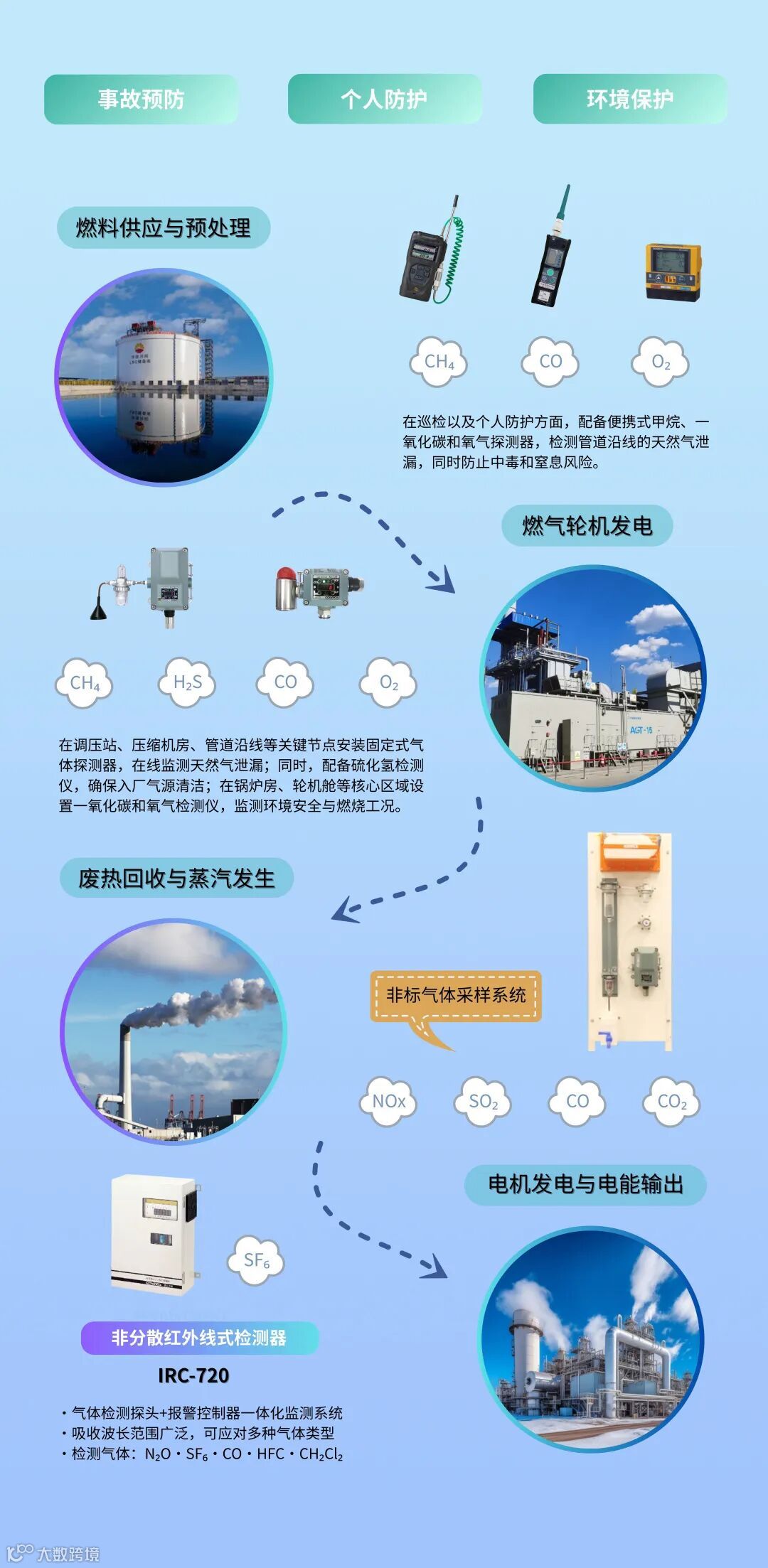

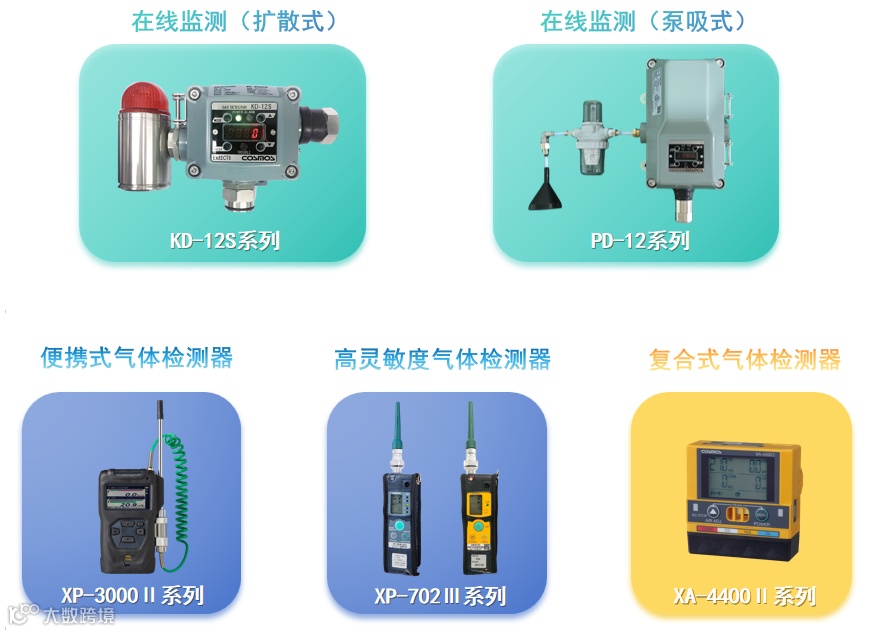

COSMOS燃气电厂解决方案
天然气电厂的生产流程涉及易燃易爆的天然气、高温高压燃烧过程及高压电气设备，存在泄漏、爆炸、中毒及环保排放超标等多重风险，因此必须通过完备的气体检测系统实时监测各个工艺环节的危险气体。
