封装技术是一种将集成电路用绝缘的塑料或陶瓷材料打包的技术。封装对于芯片来说是必须的，也是至关重要的。因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。另一方面，封装后的芯片也更便于安装和运输。由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB（印制电路板）的设计和制造，因此它是至关重要的。
第一阶段：20世纪80年代以前（插孔原件时代）
封装的主要技术是针脚插装（PTH），其特点是插孔安装到PCB上，主要形式有SIP、DIP、PGA，它们的不足之处是密度、频率难以提高，难以满足高效自动化生产的要求。
第二阶段：20世纪80年代中期（表面贴装时代）
表面贴装封装的主要特点是引线代替针脚，引线为翼形或丁形，两边或四边引出，节距为1.27到0.4mm，适合于3-300条引线，表面贴装技术改变了传统的PTH插装形式，通过细微的引线将集成电路贴装到PCB板上。主要形式为SOP（小外型封装）、PLCC（塑料有引线片式载体）、PQFP（塑料四边引线扁平封装）、J型引线QFJ和SOJ、LCCC（无引线陶瓷芯片载体）等。它们的主要优点是引线细、短，间距小，封装密度提高；电气性能提高；体积小，重量轻；易于自动化生产。它们所存在的不足之处是在封装密度、I/O数以及电路频率方面还是难以满足ASIC、微处理器发展的需要。
第三阶段：20世纪90年代出现了第二次飞跃，进入了面积阵列封装时代。
该阶段主要的封装形式有焊球阵列封装（BGA）、芯片尺寸封装（CSP）、无引线四边扁平封装（PQFN）、多芯片组件（MCM）。BGA技术使得在封装中占有较大体积和重量的管脚被焊球所替代，芯片与系统之间的连接距离大大缩短，BGA技术的成功开发，使得一直滞后于芯片发展的封装终于跟上芯片发展的步伐。CSP技术解决了长期存在的芯片小而封装大的根本矛盾，引发了一场集成电路封装技术的革命。
第四阶段：进入21世纪，迎来了微电子封装技术堆叠式封装时代。
它在封装观念上发生了革命性的变化，从原来的封装元件概念演变成封装系统。目前，以全球半导体封装的主流正处在第三阶段的成熟期，PQFN和BGA等主要封装技术进行大规模生产，部分产品已开始在向第四阶段发展。发行人所掌握的WLCSP封装技术可以进行堆叠式封装，发行人封装的微机电系统（MEMS）芯片就是采用堆叠式的三维封装。
中国封装技术与国外封装技术的差距：
封装技术人才严重短缺、缺少制程式改善工具的培训及持续提高培训的经费及手段。
封装设备维护保养能力欠伟，缺少有经验的维修工程师，且可靠性实验设备不齐全，失效分析(FA)能力不足。

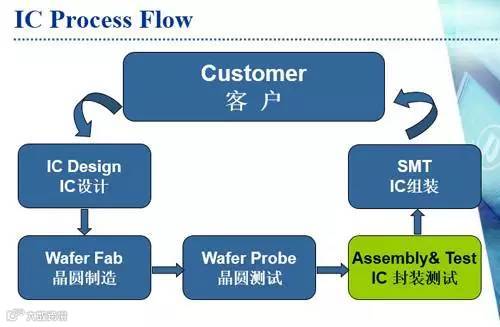

封装材料、工艺和流程

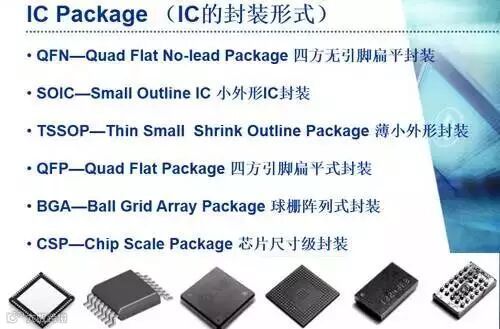

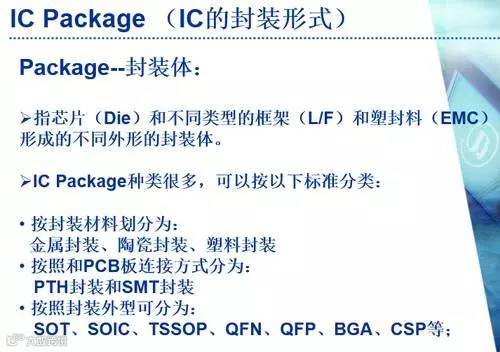

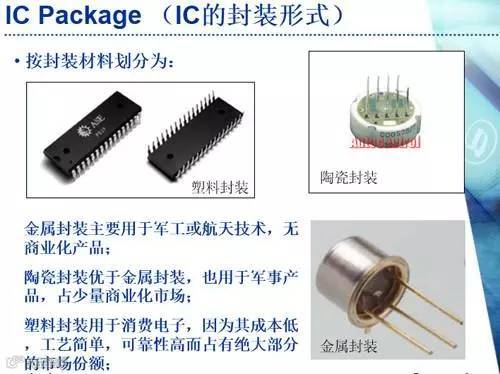

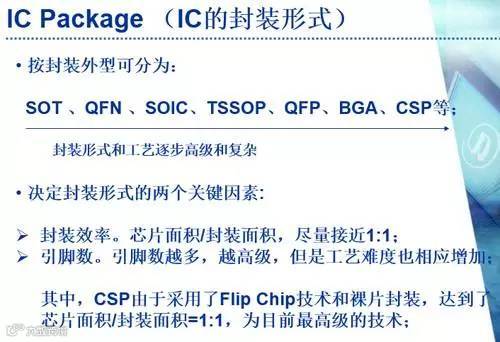

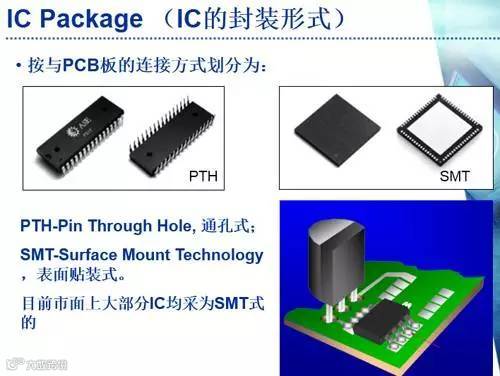

各种封装形式图片和缩写
.........
(本文转载自“芯师爷”）
