微型连接器是现代电子系统中的微型化互连解决方案，根据其结构形式和应用场景的差异，可分为多种专业类型。这些精巧的电子组件在确保信号完整性和连接可靠性的同时，满足了设备小型化对空间节约的严苛要求。本文将对微型连接器的主要类型进行系统介绍。
01

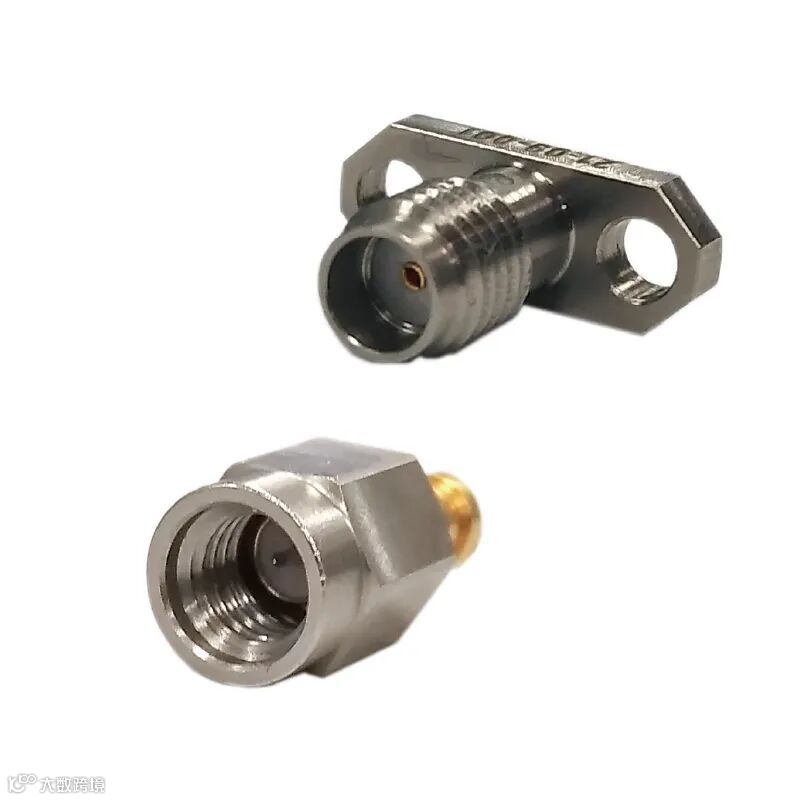

射频同轴连接器
BNC连接器：采用独特的卡口设计，便于快速连接与断开，适用于0-4GHz频率范围
TNC连接器：作为BNC的螺纹版本，在0-11GHz频率范围内表现优异，抗振动性能提升30%
MCX/MMCX连接器：更小型化版本，外径仅1.0-1.6mm，频率覆盖DC-6GHz
射频同轴连接器
02

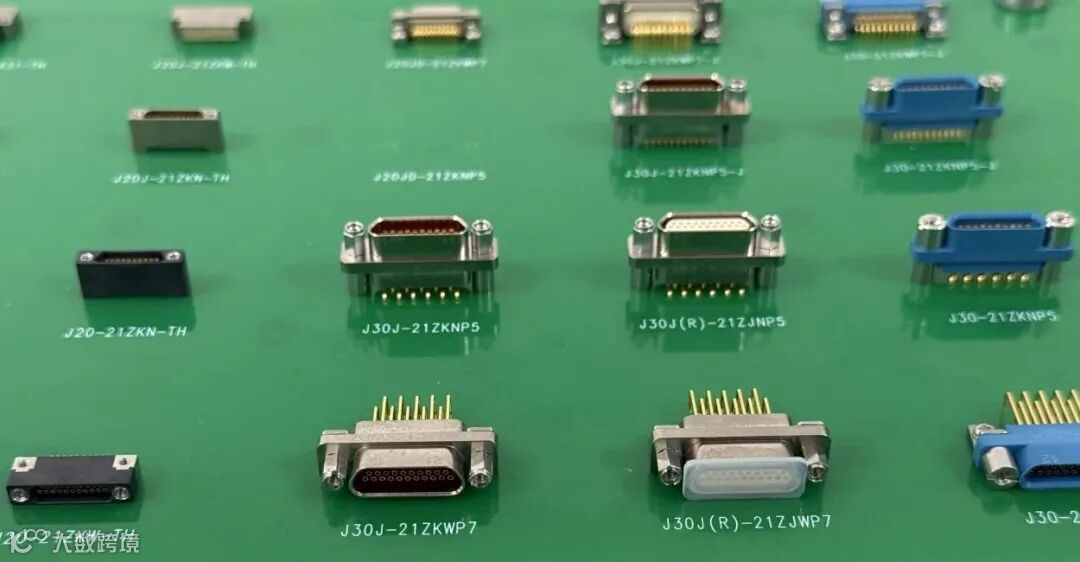

微型矩形连接器
微型矩形连接器是另一类重要的微型互连解决方案，采用组合式装配结构，以其高密度和可靠性著称。主要特点包括：
1.外壳类型：
铝冷挤外壳
全塑料外壳
引伸外壳
2.技术参数：
接触电阻≤20mΩ（1A DC测试条件下），绝缘电阻≥1000MΩ
工作温度范围：-55℃～125℃
通过IEC 60068-2-52标准500小时盐雾测试
3.创新设计：
分体式固定承载平台提升插拔稳定性
±0.05mm限位块设计确保定位精度
前端倒角斜面使插接误差容限提升40%

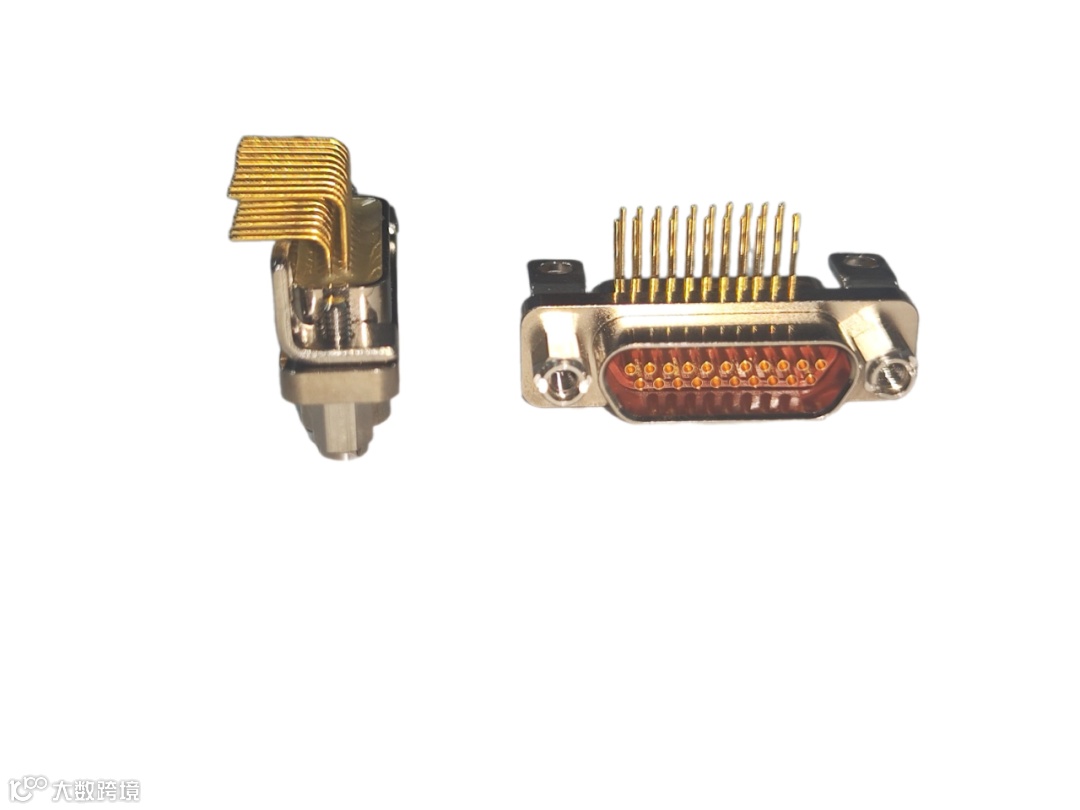

微型矩形连接器
03

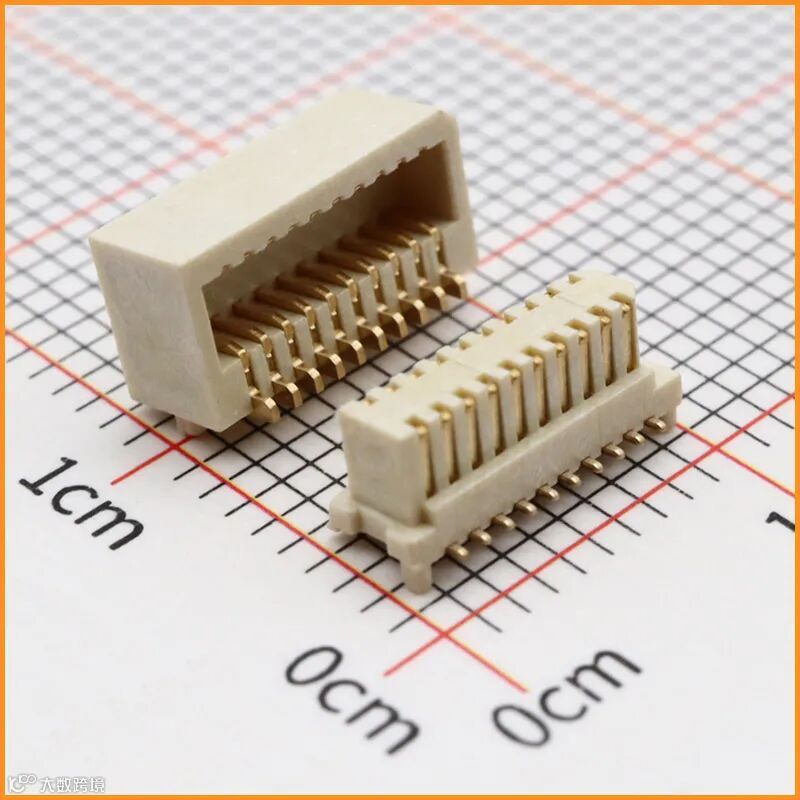

板对板(Board-to-Board, BTB)连接器
板对板连接器是微型连接器领域的高性能传输解决方案，主要特点包括：
1.性能指标：
传输速率：最高28Gbps（PCIe Gen3协议），最新Type-C BTB支持100Gbps（USB4标准）
间距选项：0.4mm（0.3A/针）至2.5mm（1A/针），0.4mm细间距型号可实现每平方厘米120针密度
2.结构类型：
细间距型
高密度PCB布局专用型号（如带锁扣防脱落设计）
浮动式结构（补偿±0.3mm安装误差）
典型应用：摄像头模组、5G射频模块、笔记本电脑主板与子板连接。
板对板连接器
04
微型USB和HDMI连接器
1.Micro-B 2.0接口：
尺寸：6.85mm×1.8mm，高度仅2.4mm
速率：480Mbps（USB 2.0标准）
插拔寿命：≥10,000次，支持OTG功能
2.微型HDMI Type D：
尺寸：2.8mm×6.4mm（19针），体积仅为标准HDMI的40%
分辨率：支持1080p@60Hz视频传输，兼容3D信号
工艺要求：SMT焊接峰值温度≤260℃，建议回流焊时间8-10秒
应用：数码相机、移动设备到显示器的视频传输，如运动相机连接外部监视器。

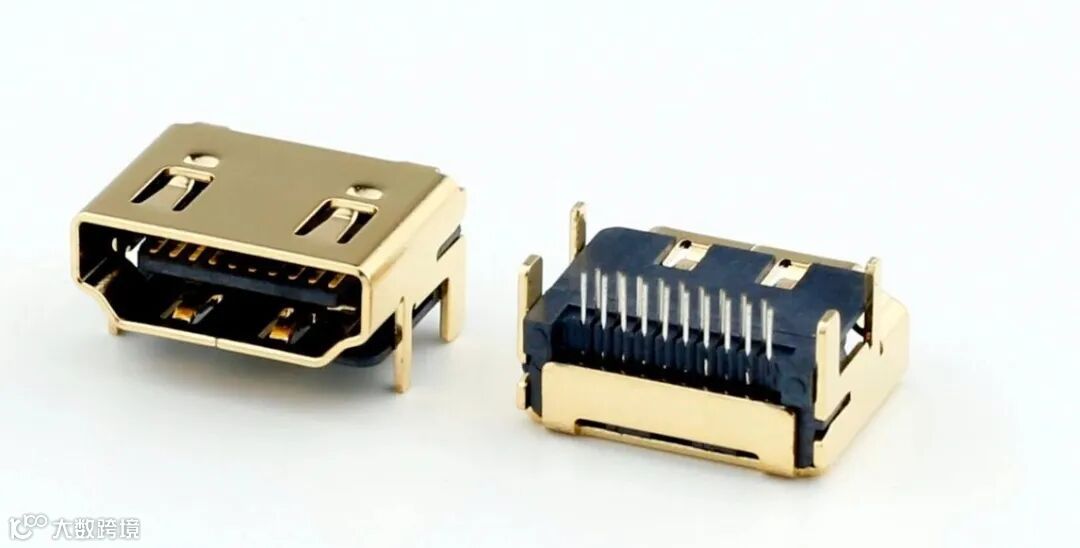

HDMI连接器
05

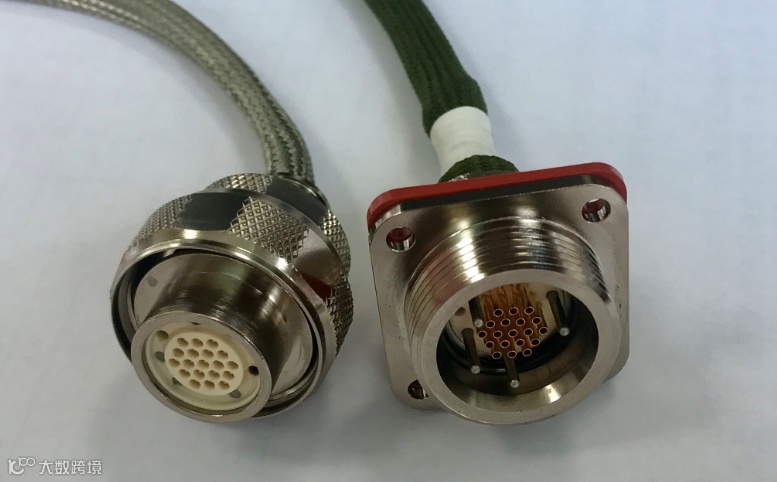

微型圆形连接器
微型圆形连接器在工业环境中展现出独特价值，兼具紧凑结构与强环境适应性。主要特点包括：
1.典型型号：
M12连接器：工业自动化领域标准接口，芯数可选3/4/5/8针
2.核心特性：
快接快装设计（卡口/螺纹锁定）
IP67防护等级（水下1米30分钟无渗漏）
工业级温度范围：-25℃～+85℃（宽温版可达-40℃～+125℃）
3.结构设计：
直头(180°出线)与弯头(90°出线)两种形态
模块化设计支持电源+信号灵活配置
4.安全标准：
符合UL94V-0阻燃标准，接触件采用镀金工艺防腐蚀
适用于机器人、传感器户外监控设备等严苛工业环境
微型圆形连接器
表：主要微型连接器类型及特性对比
|
|
|
|
|
|
|
|
无线通信、射频设备 |
BNC、TNC |
|
|
高密度、多信号传输、耐环境 |
航空航天、医疗 |
军用标准GJB2446 |
|
|
传输速度快(达28Gbps) |
高密度PCB互连 |
细间距BTB |
|
|
支持OTG、高清视频 |
消费电子 |
MicroUSB、HDMI-D |
|
|
IP67防护、工业级温度 |
工业自动化 |
M12系列 |
随着技术进步，创新微型连接器不断涌现，如mPOWER®超微型电源连接器系列提供板对板、电缆对板和电缆对电缆等多种连接类型，支持2到10针位配置，具有多种堆栈高度，可轻松添加到新架构或现有架构中而无需重大设计变更。M.2接口则代表了新一代高性能微型连接器，采用串行连接方式和多通道技术，通过增加通道数量提高传输速度和带宽利用率，在高端服务器和数据中心展现出巨大潜力。这些创新设计持续推动着微型连接器技术边界的前移。
