根据上海市国有建设用地使用权出让合同，本项目装配式实施率为50%，地上住宅计容面积80903.31㎡，为尽可能提高钢模重复使用率，选择高层住宅4#,6#~9做装配式设计，总容面积为45680.66㎡，实施率为56.46%，满足要求。高层住宅4#,6#~9均采用装配整体式剪力墙结构，单预制率需在25%以上，预制构件主要由部分剪力墙、阳台板、设备平台板、飘窗、楼梯组成。

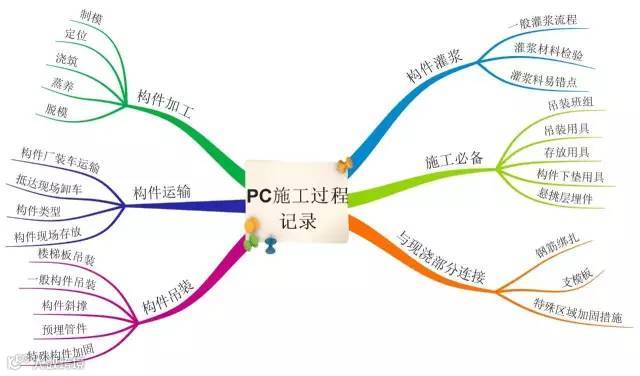

█ 保利平凉18街坊住宅项目PC施工过程记录图
█ 构件生产

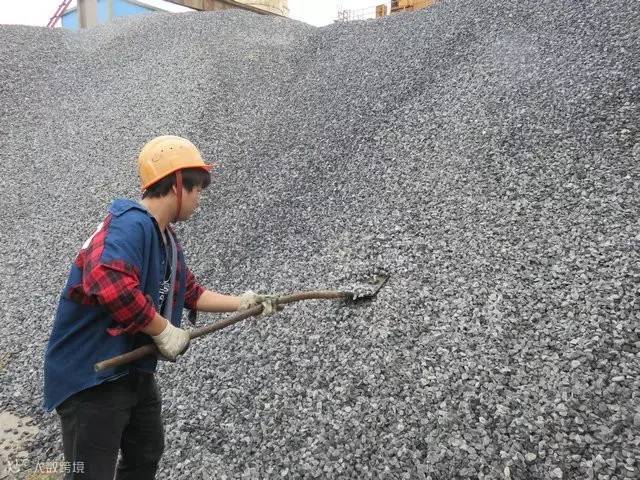

▲ 构件厂材料取样检测

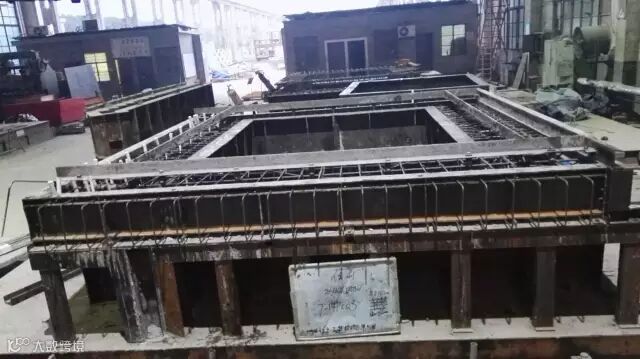

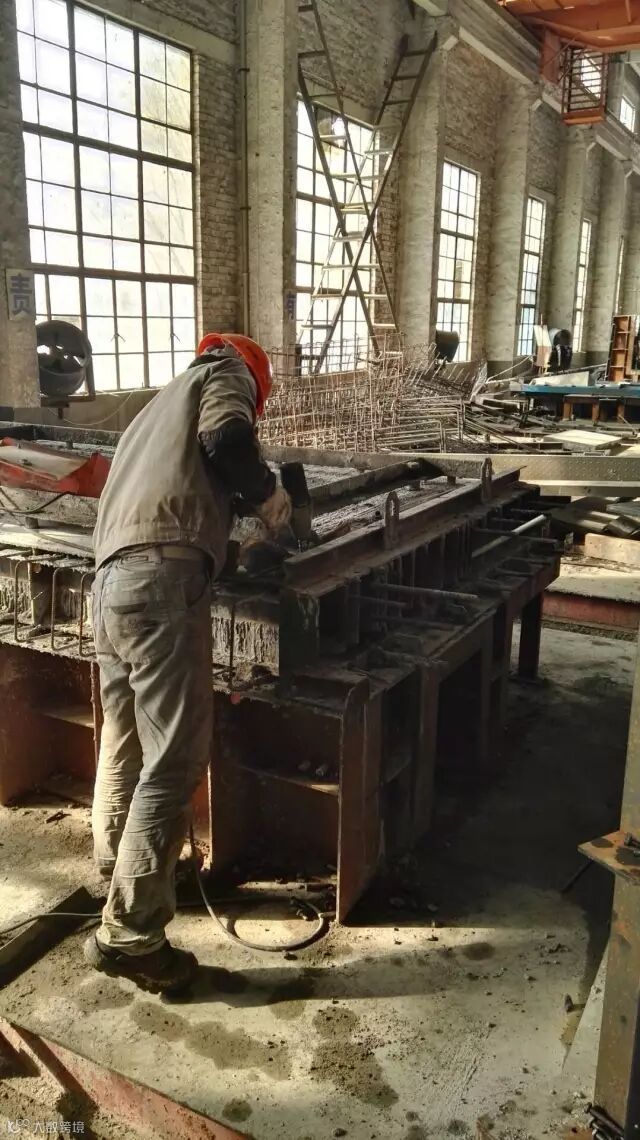

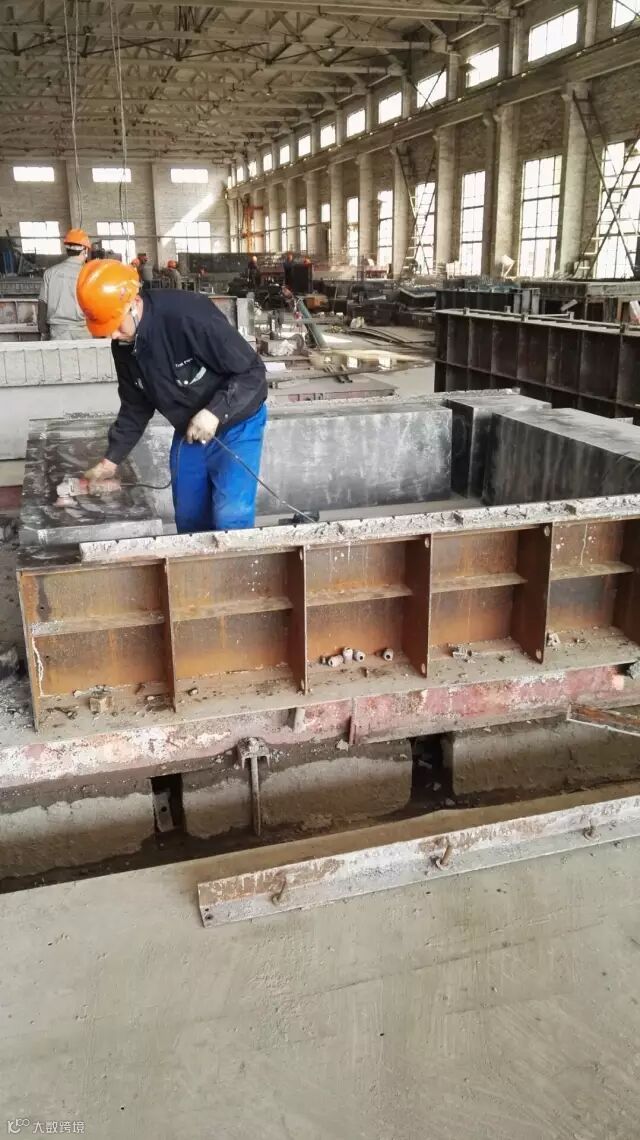

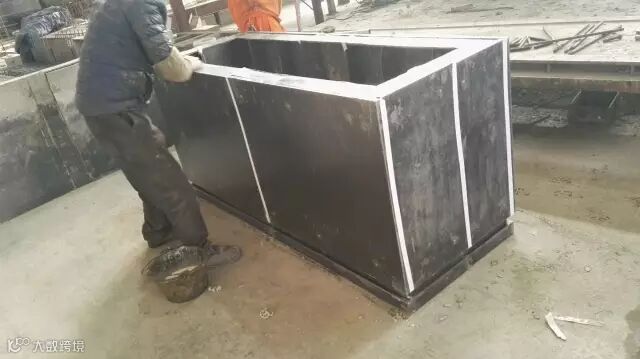

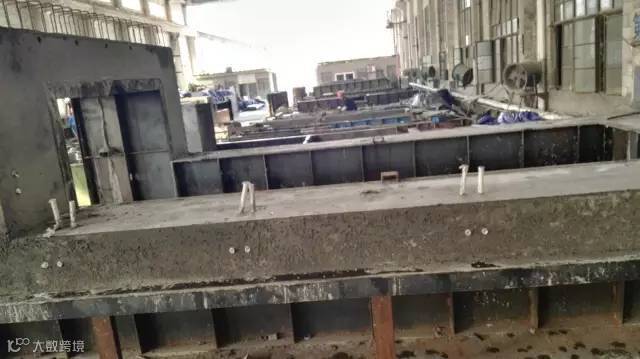

▲ 制模

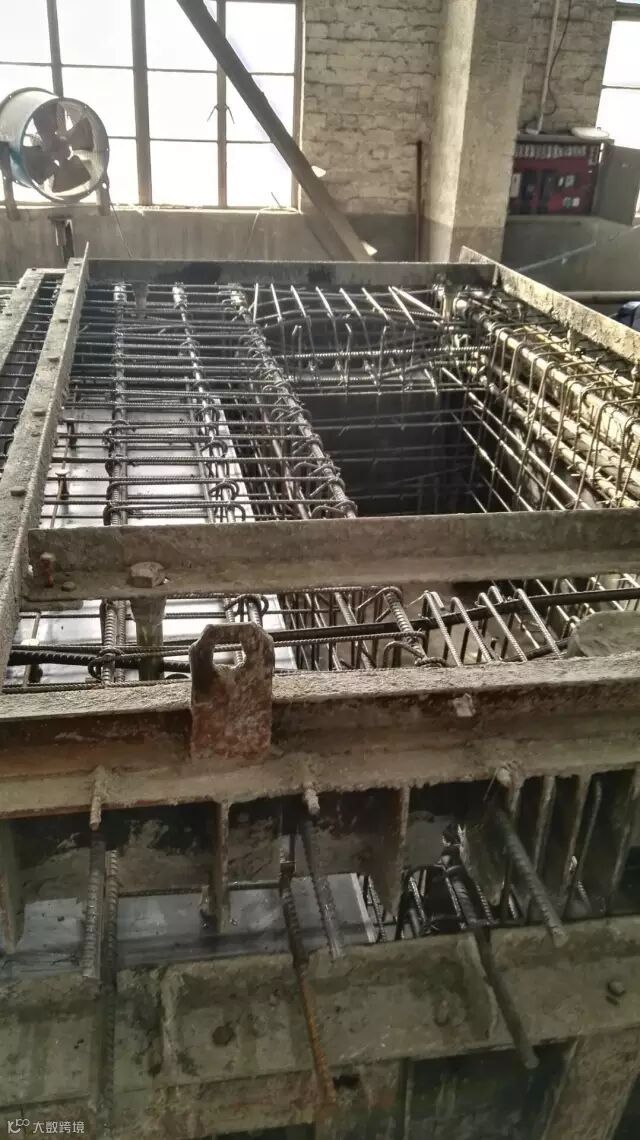

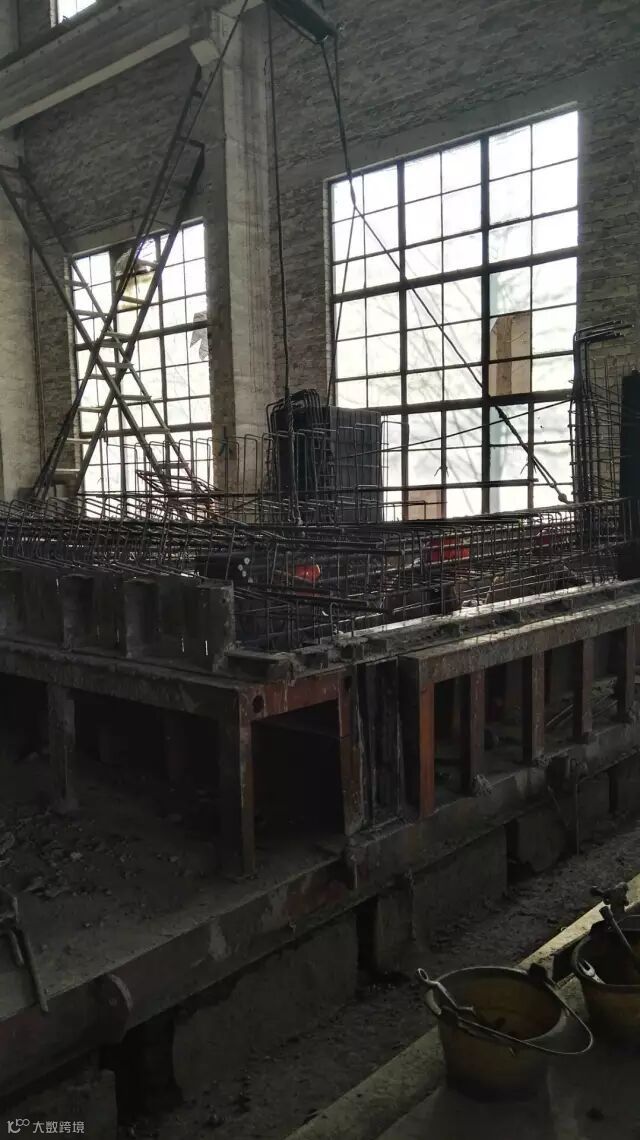

▲ 绑扎钢筋
▲ 定位
▲ 浇筑混凝土
▲ 下沙构件浇筑准备

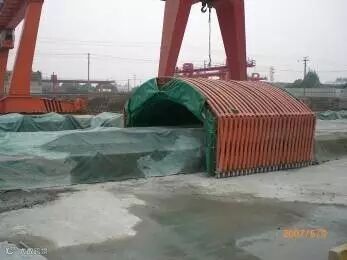

▲ 构件蒸养
▲ 拆模

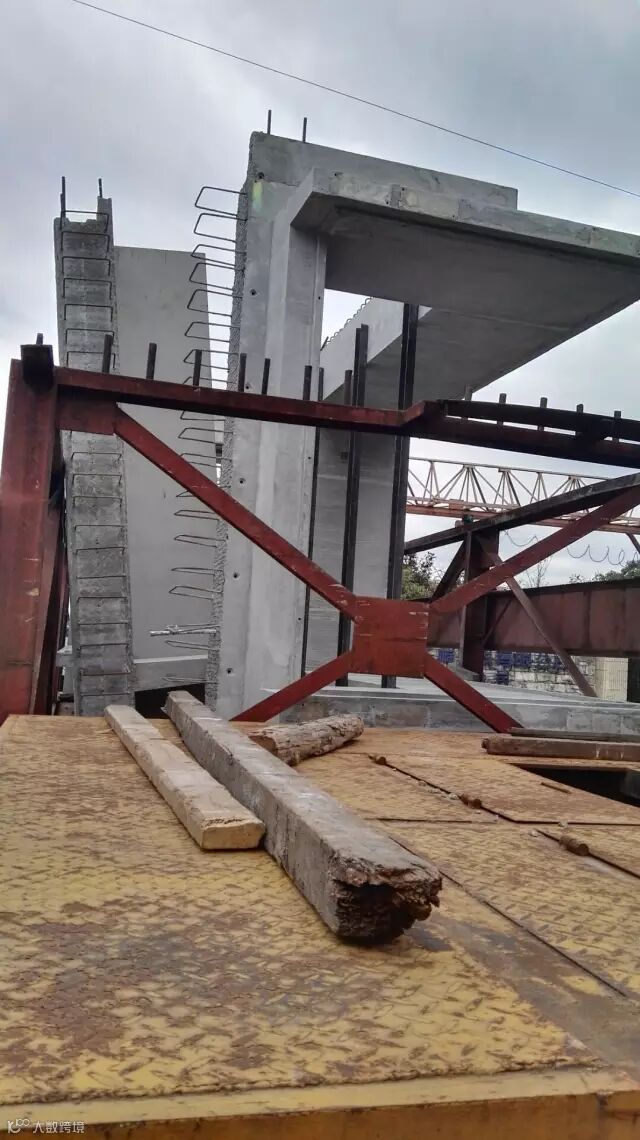

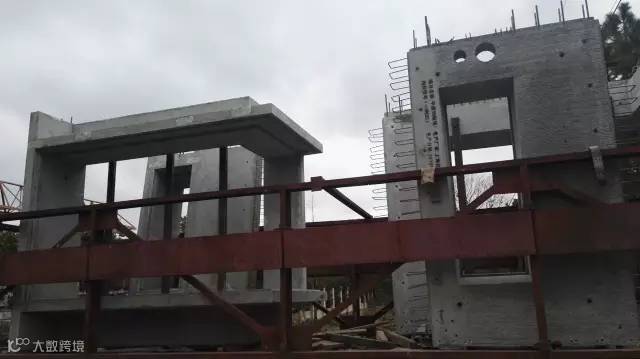

▲ 构件厂存放

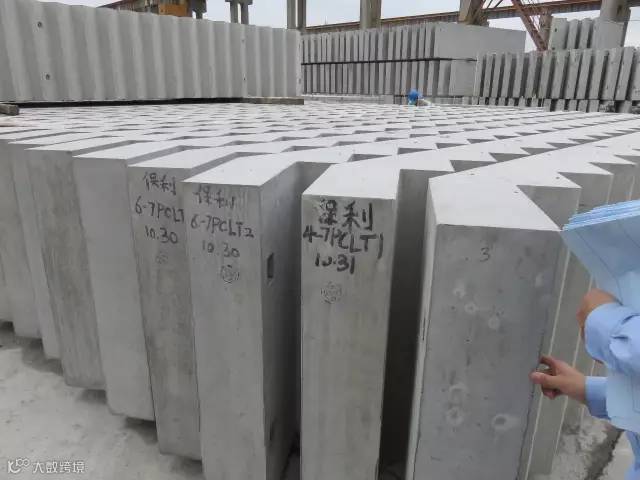

▲ 楼梯构件
█ 构件运输

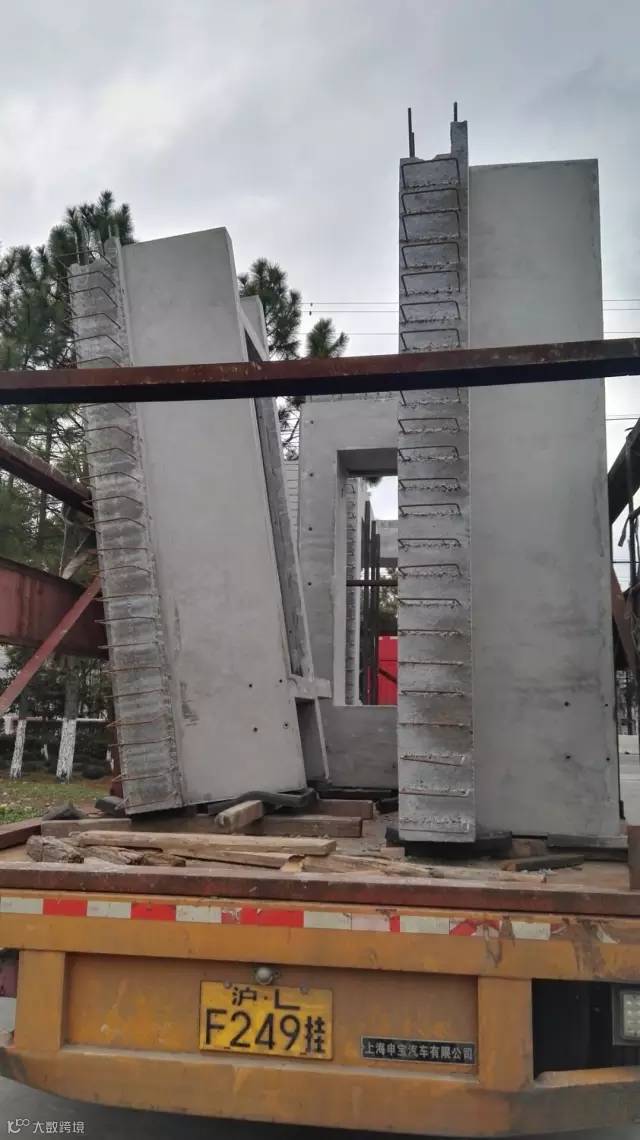

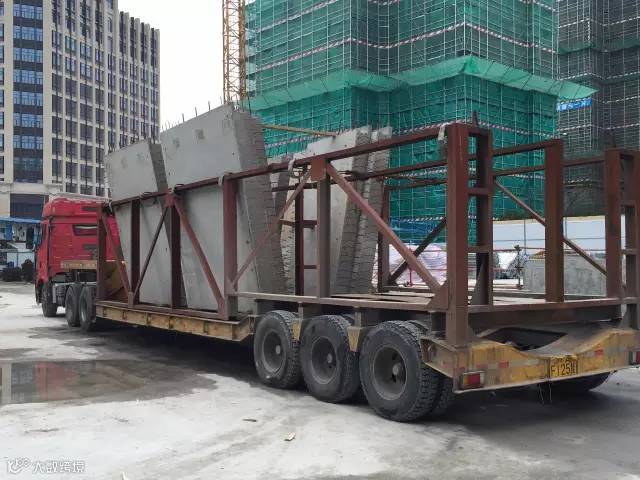

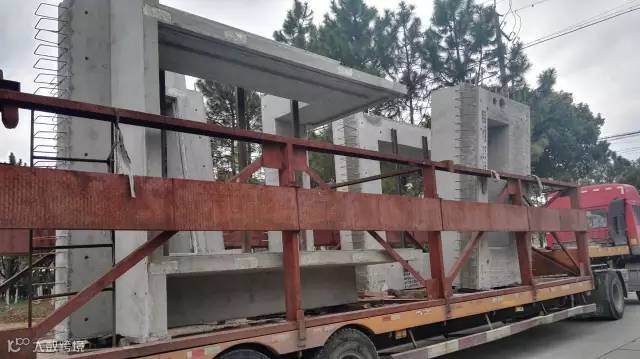

▲ 构件厂装车运输
▲ 构件进场
▲ 构件存放吊装
▲ 构件进场后存放
▲ 构件卸车前各项检验
▲ 构件车抵达现场等待卸车

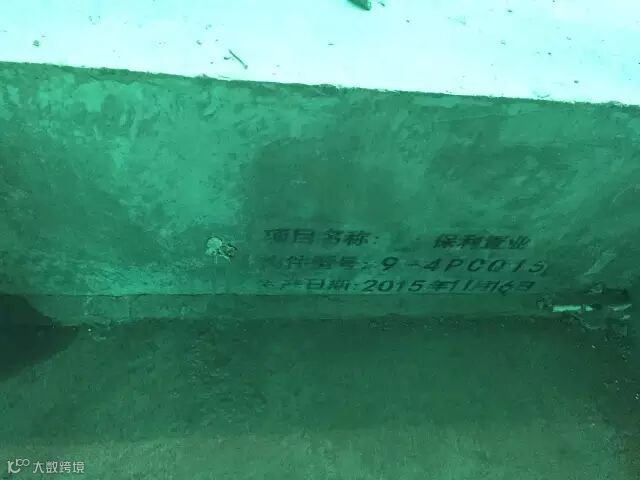

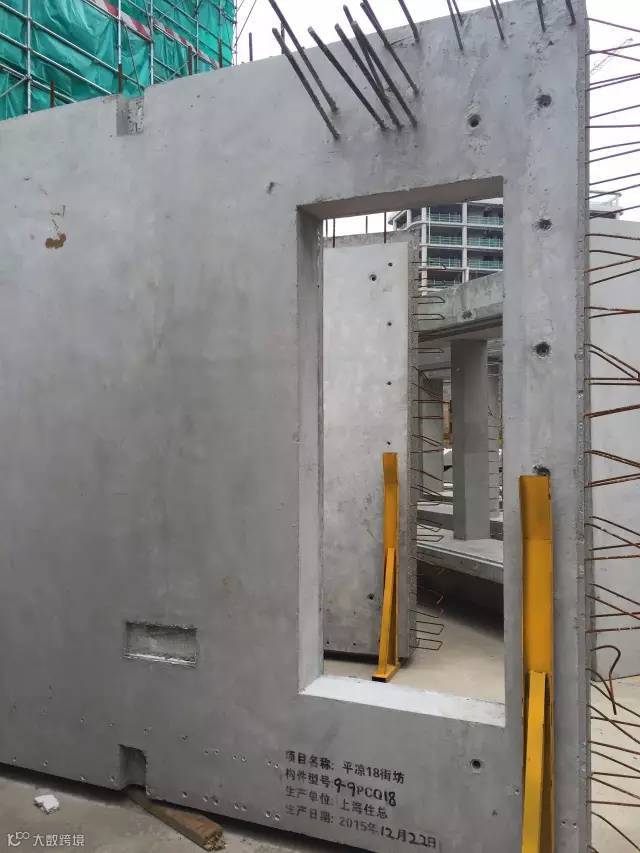

▲ 构件类型

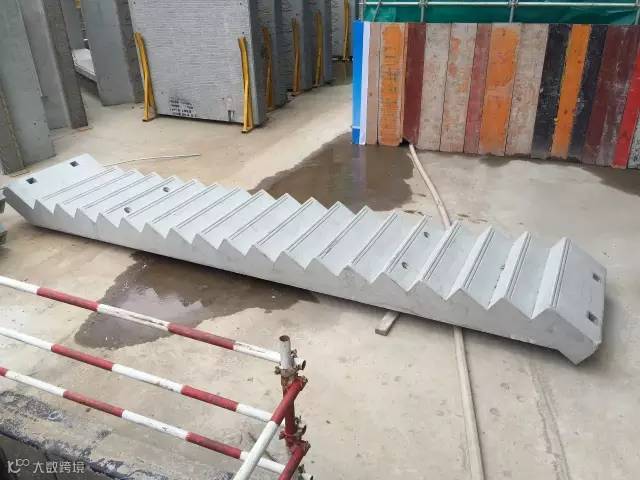

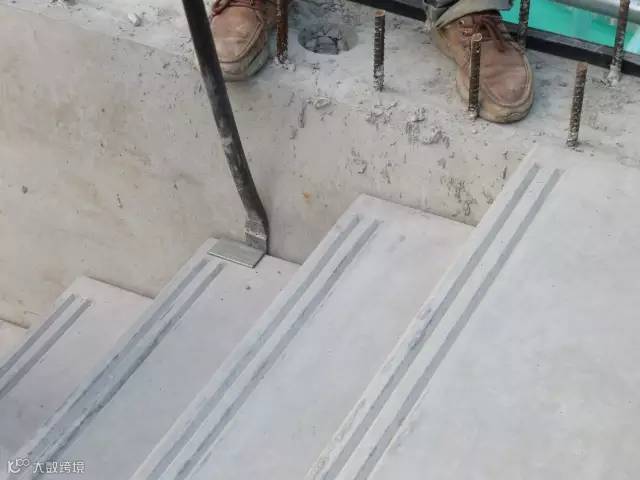

▲ 楼梯构件

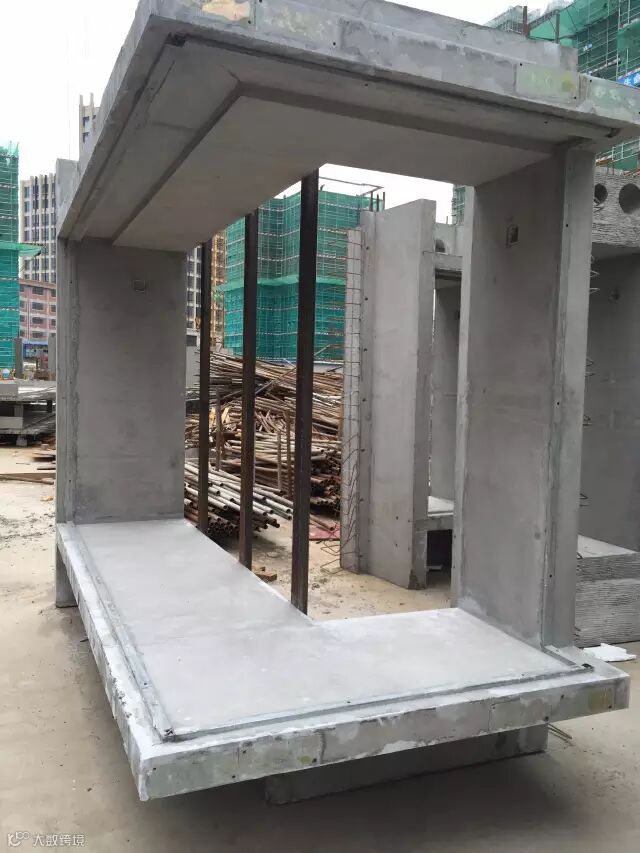

▲ 阳台构件

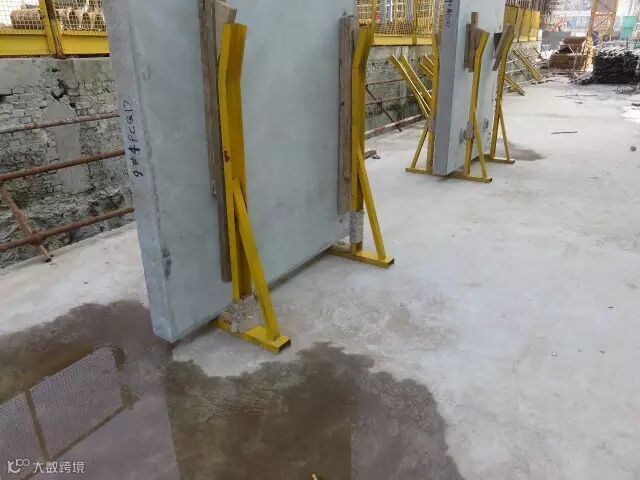

▲ 构件现场存放

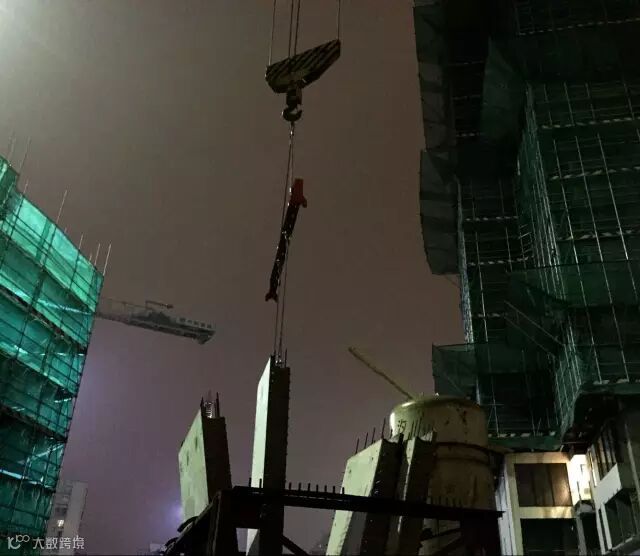

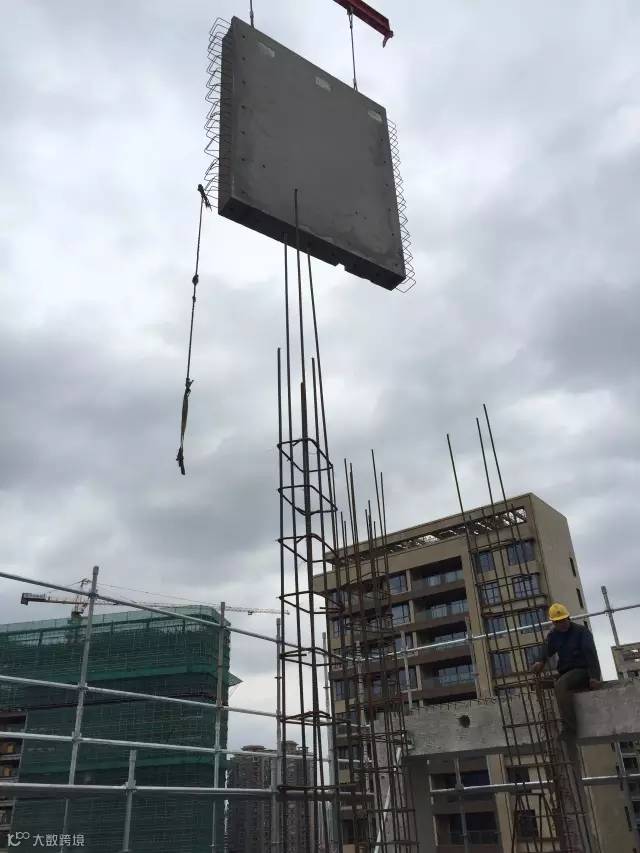

█ 构件吊装

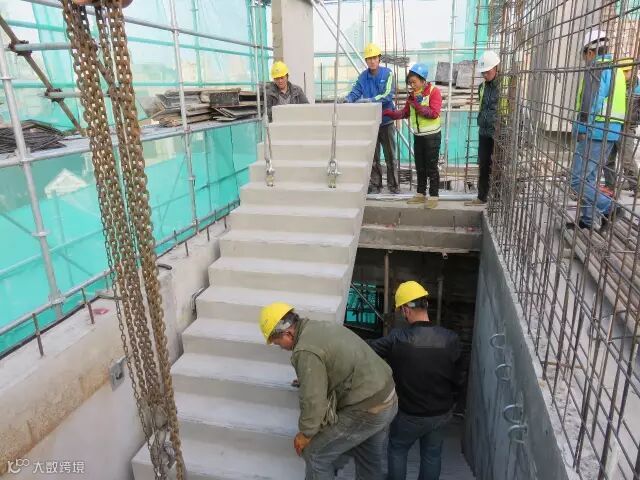

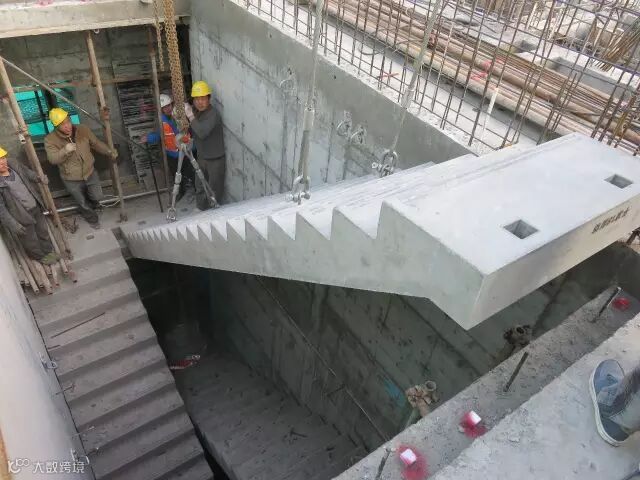

▲ 楼梯板吊装

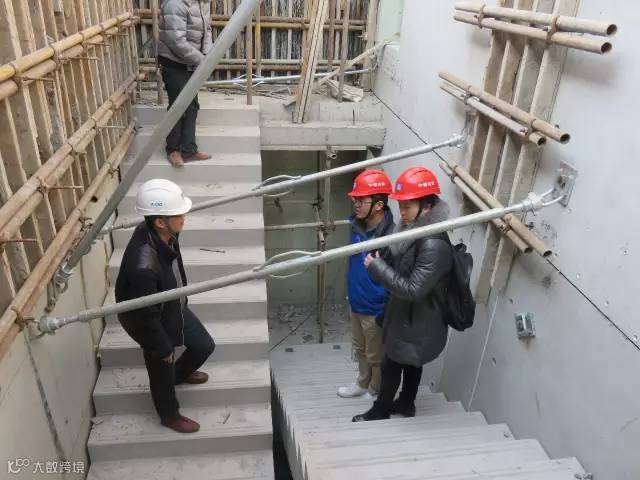

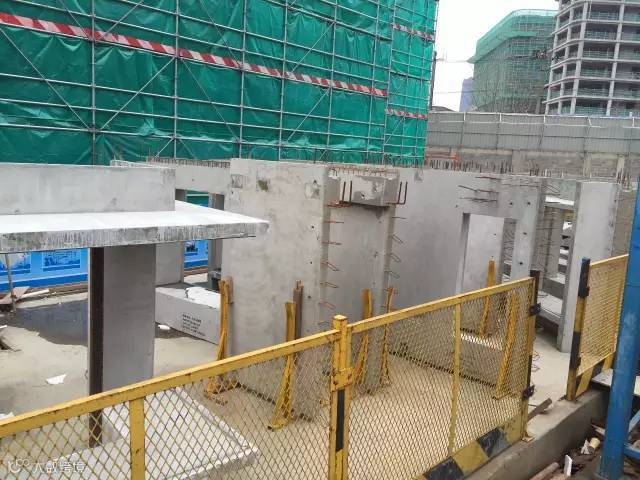

▲ 楼梯处墙板斜撑

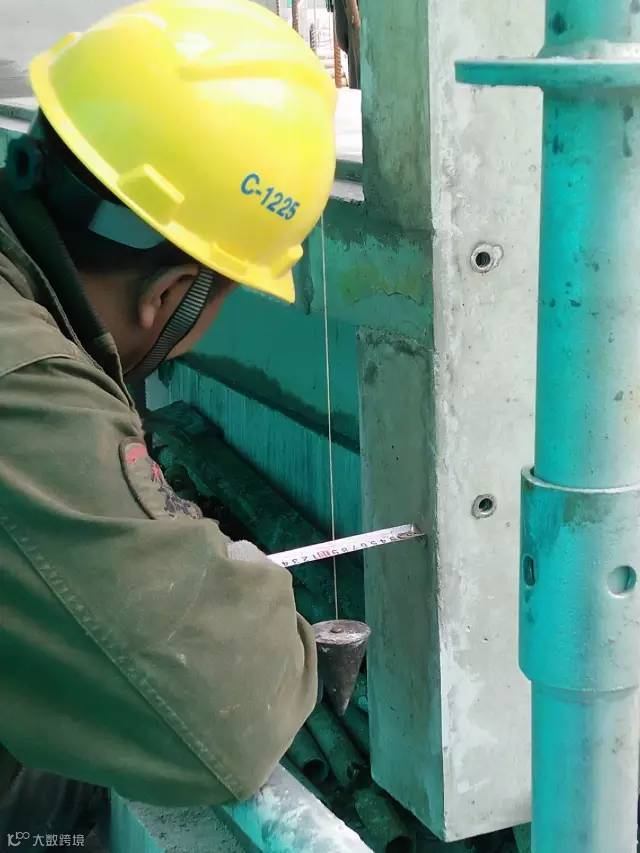

▲ 构件测垂直

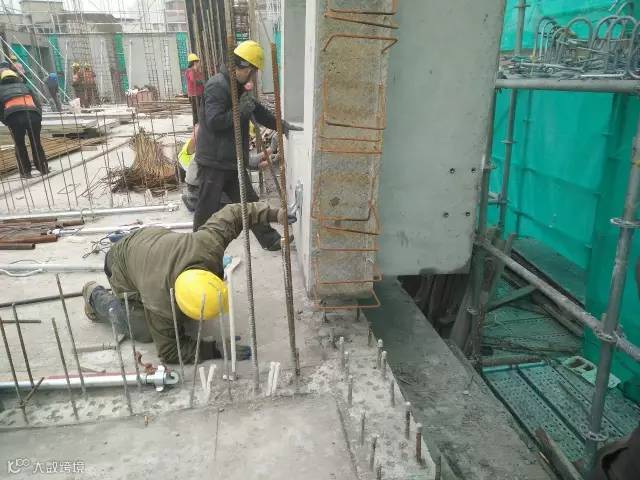

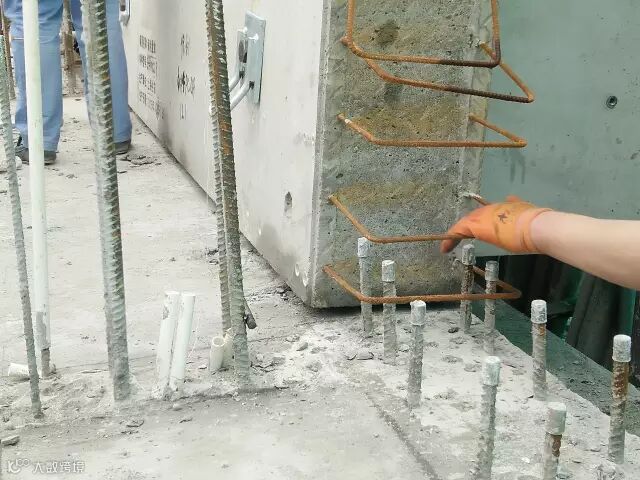

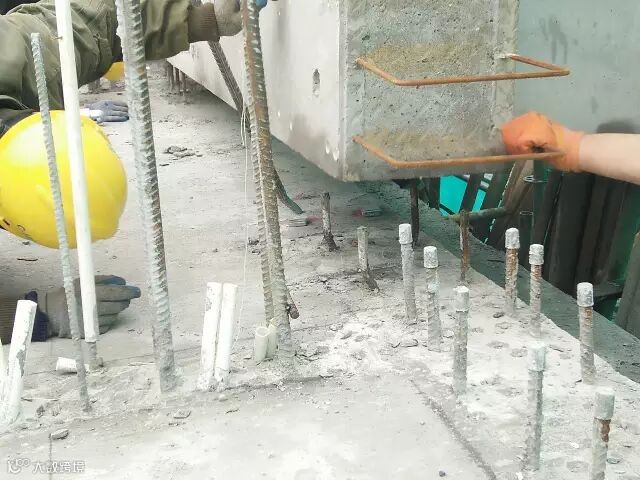

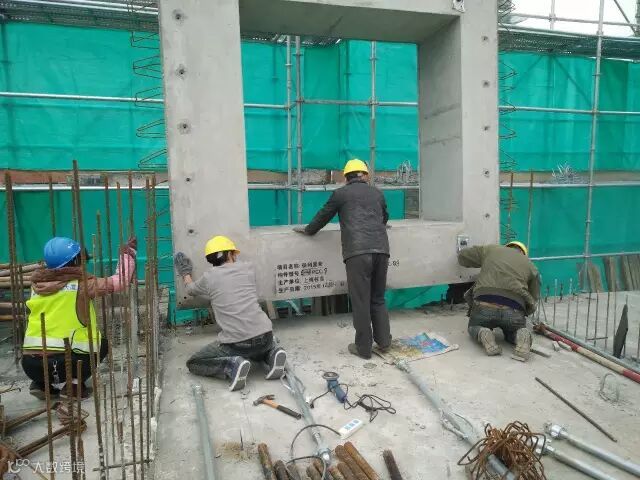

▲ 构件对位安装
▲ 构件下部支撑

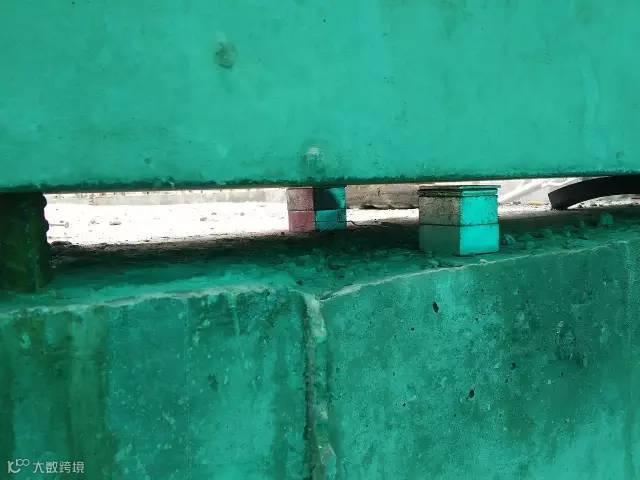

▲ 构件下垫片

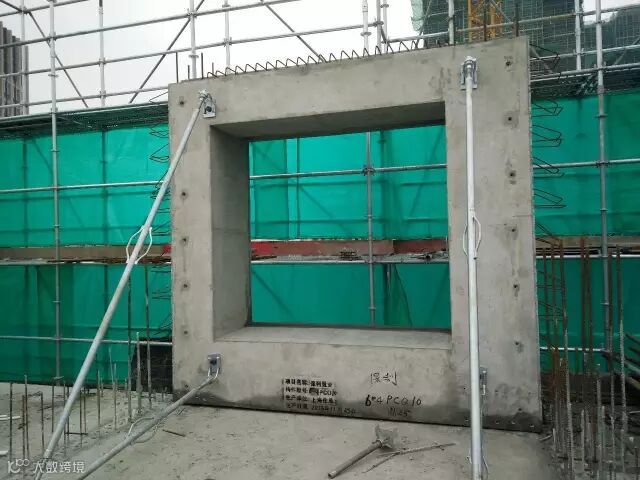

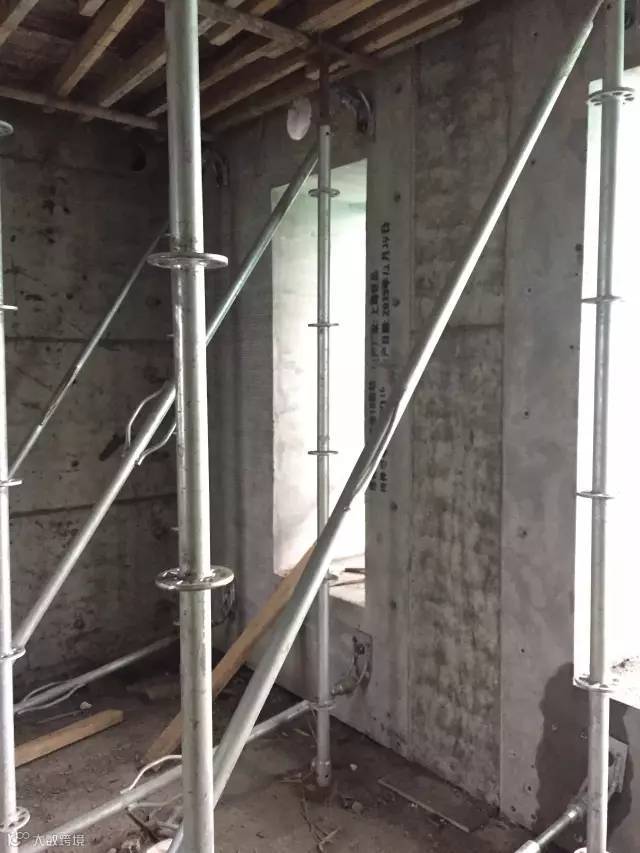

▲ 构件斜撑

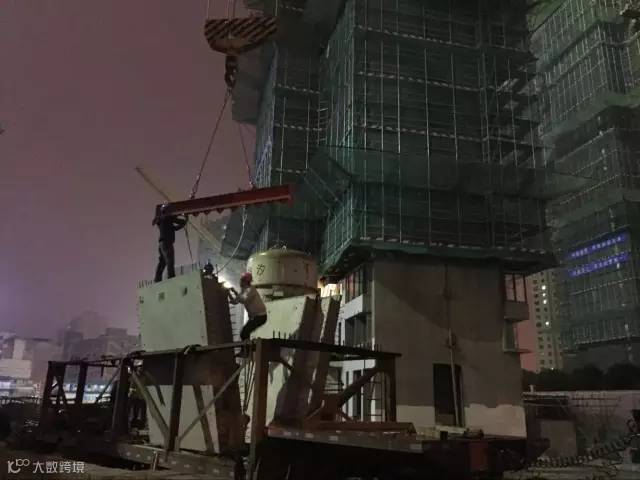

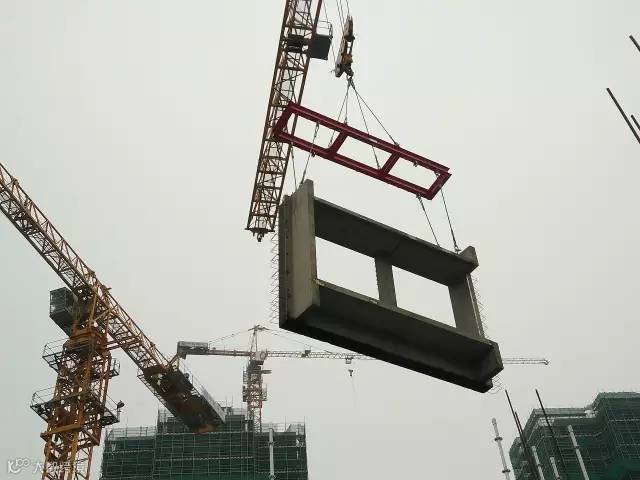

▲ 平衡吊吊装

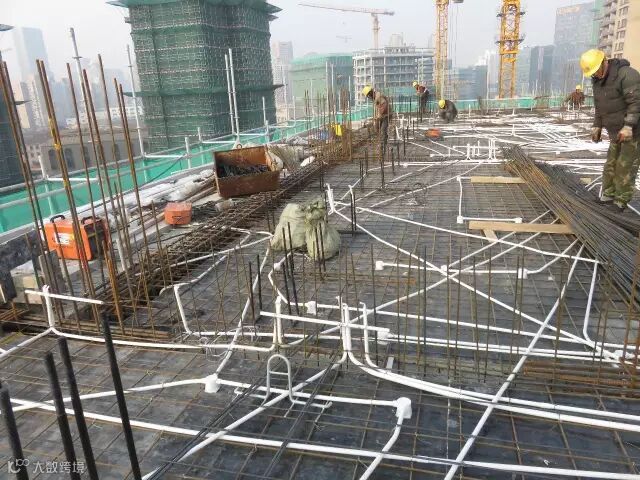

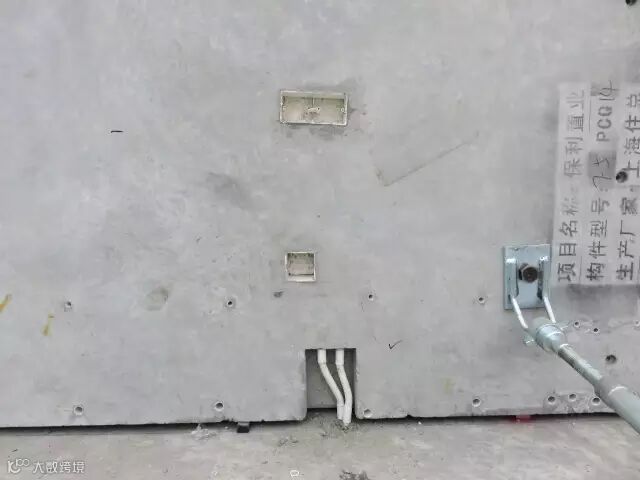

▲ 机电管线连接

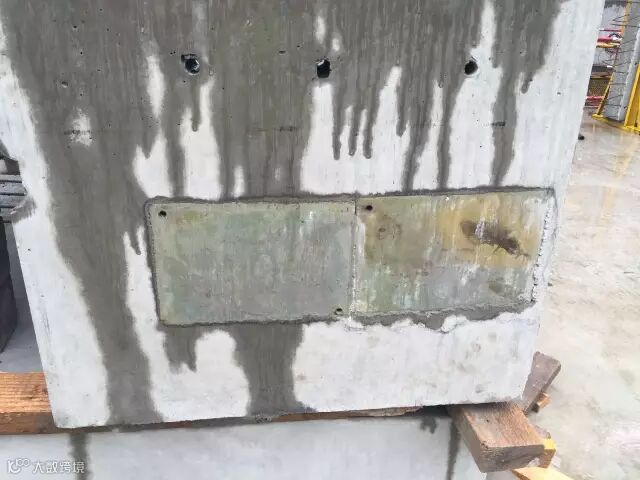

▲ 幕墙埋件

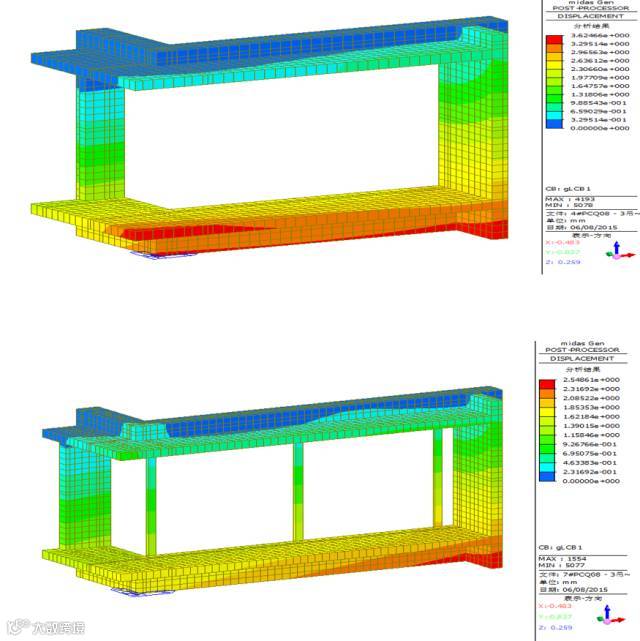

▲ 力学验算
█ 构件灌浆

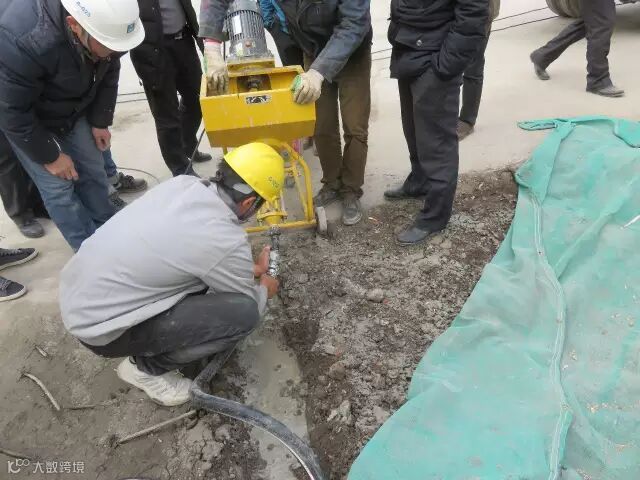

▲ 灌浆机械压力表检查

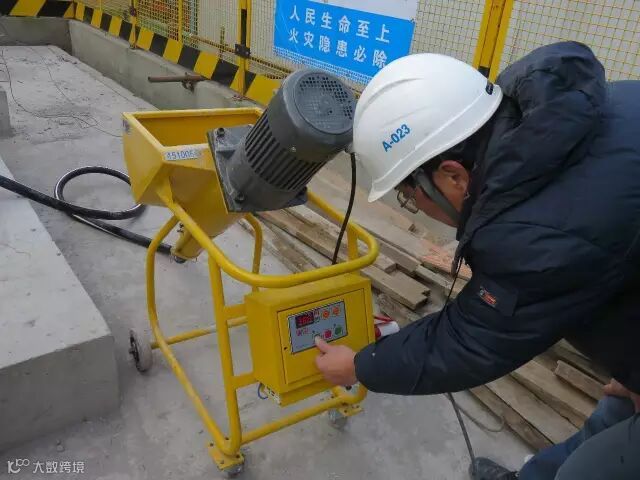

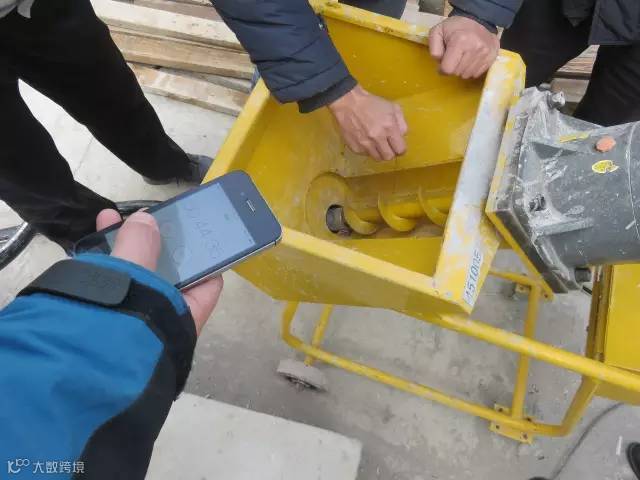

▲ 灌浆机械转速测试

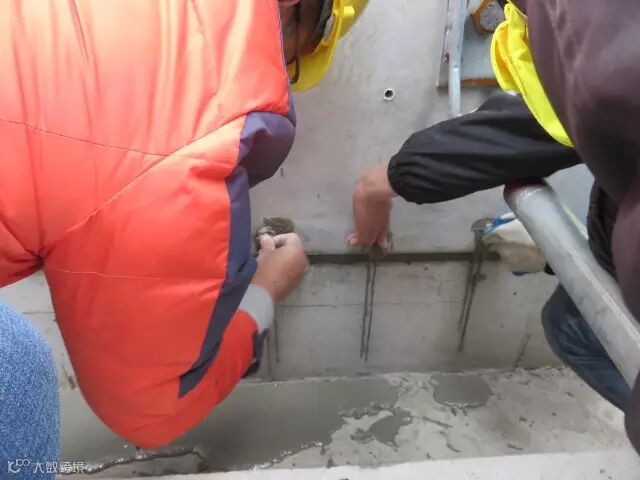

▲ 现场封堵砂浆
▲ 预制购将灌浆封堵

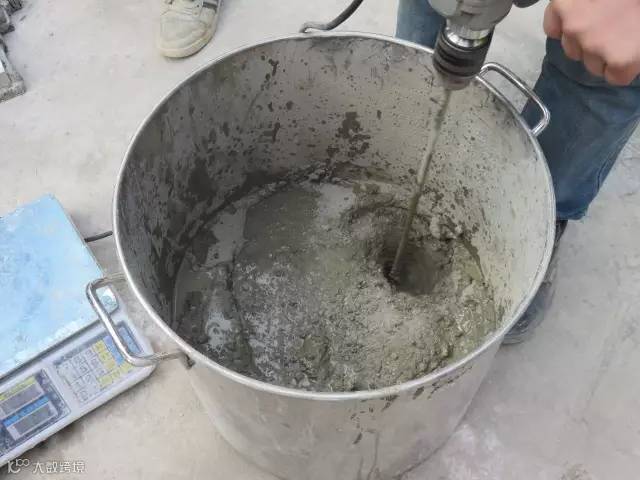

▲ 灌浆料搅拌

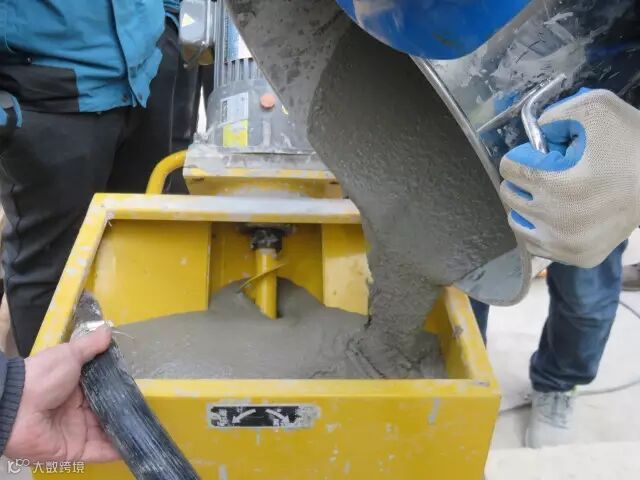

▲ 灌浆料放置机器内

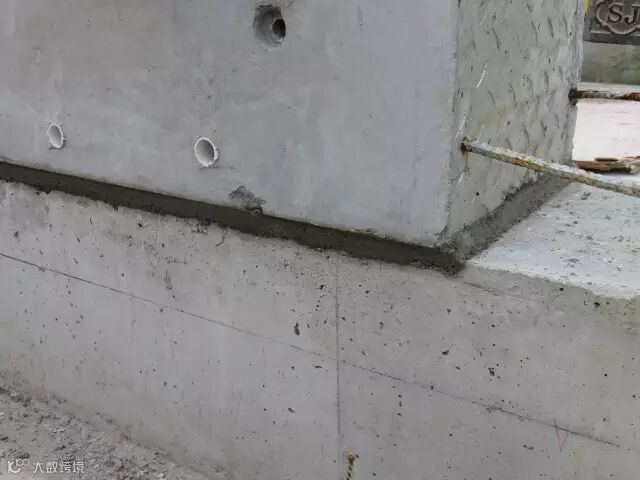

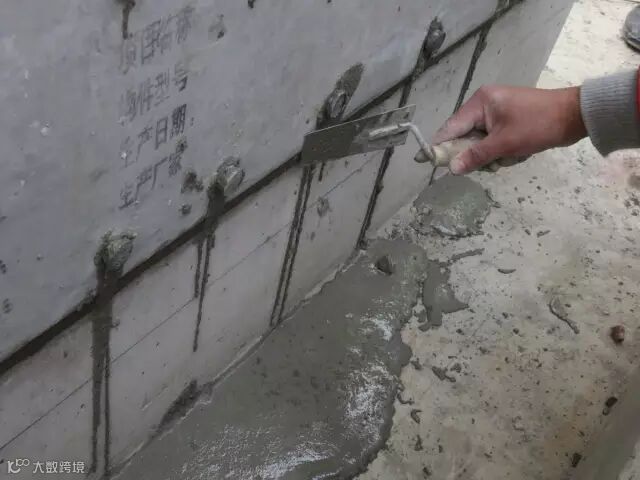

▲ 灌浆口封堵
▲ 清理浮浆

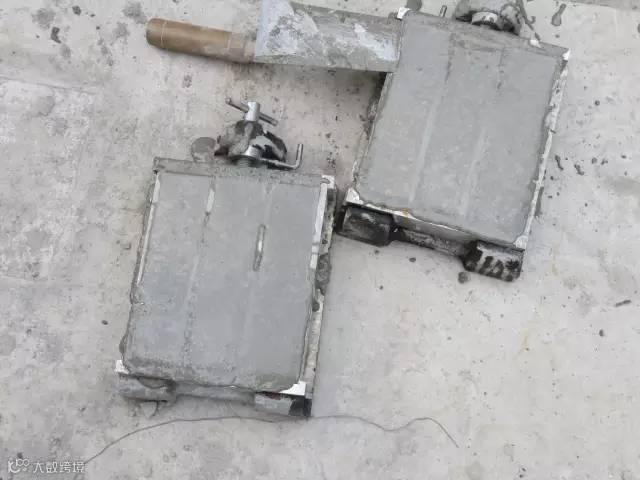

▲ 留置试块
▲ 清洗设备

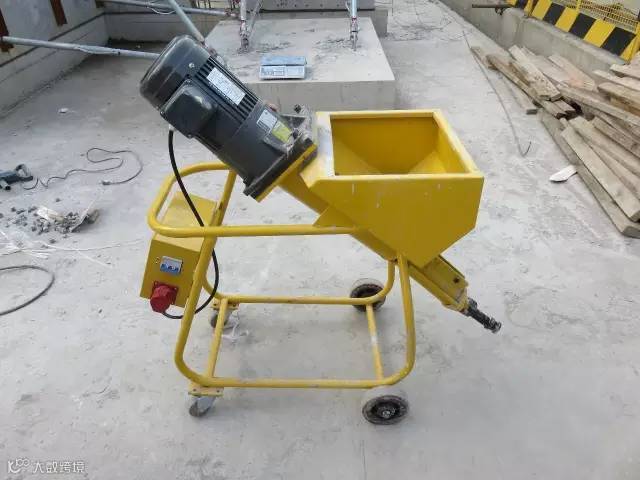

▲ 灌浆机器
█ 施工必备

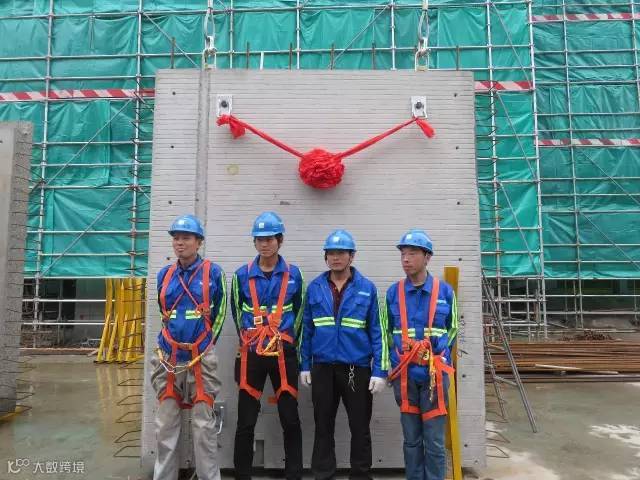

▲ 吊装班组

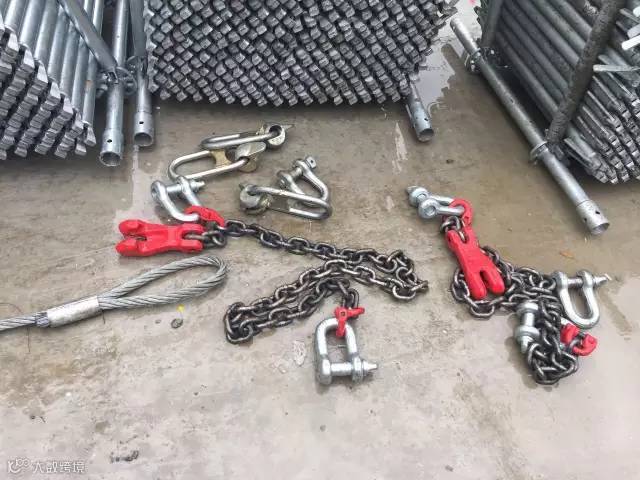

▲ 吊装器具
▲ 构件下挂牵引绳

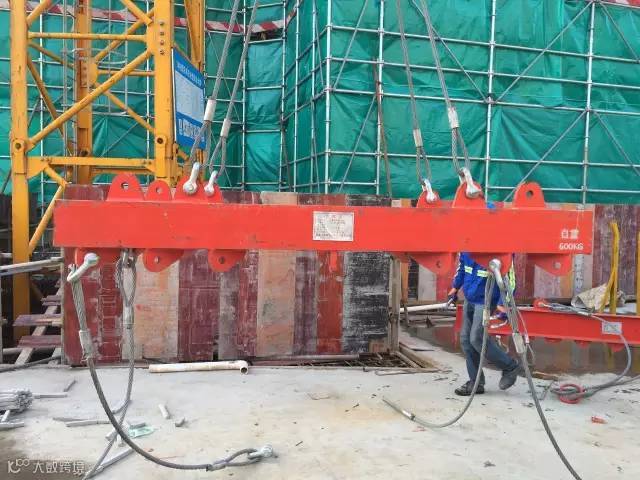

▲ 平衡吊

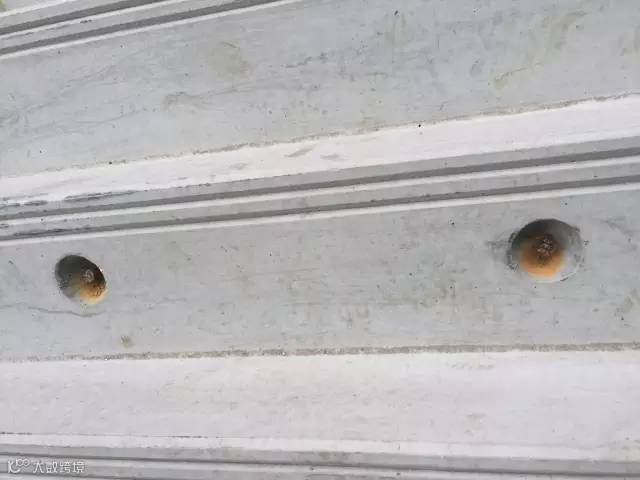

▲ 预埋铆钉

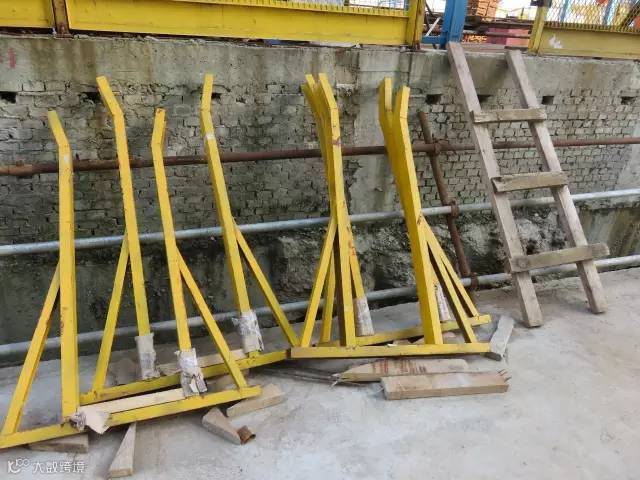

▲ 存放用具

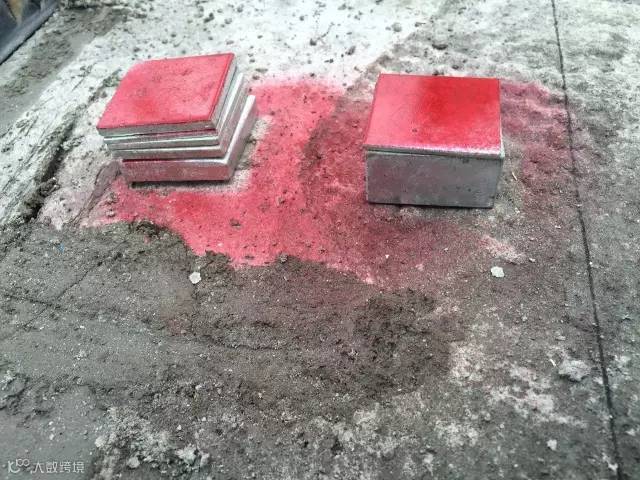

▲ 不同厚度类型垫片

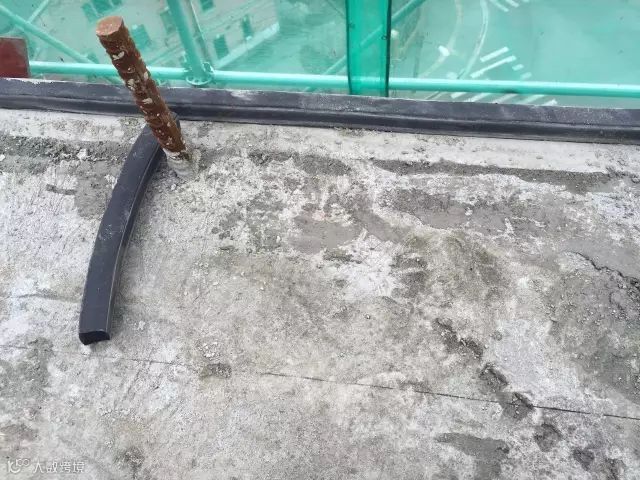

▲ 构件下部橡胶条
▲ 悬挑工字钢布置
▲ 悬挑工字钢埋件布置
█ 现浇部分工作

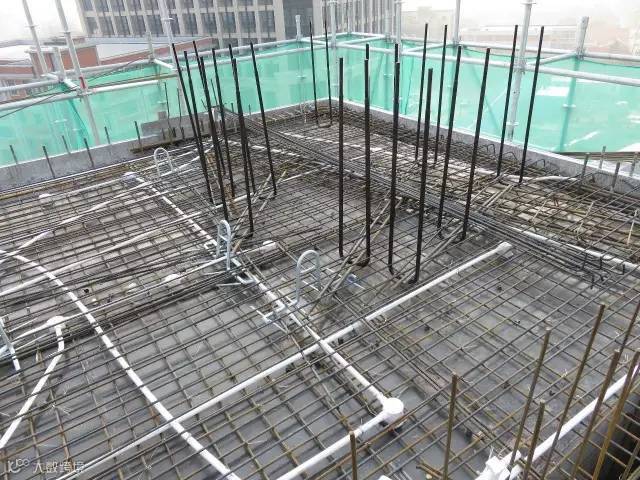

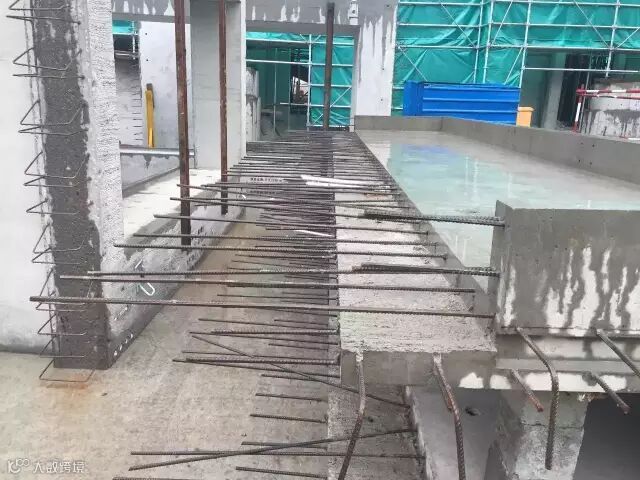

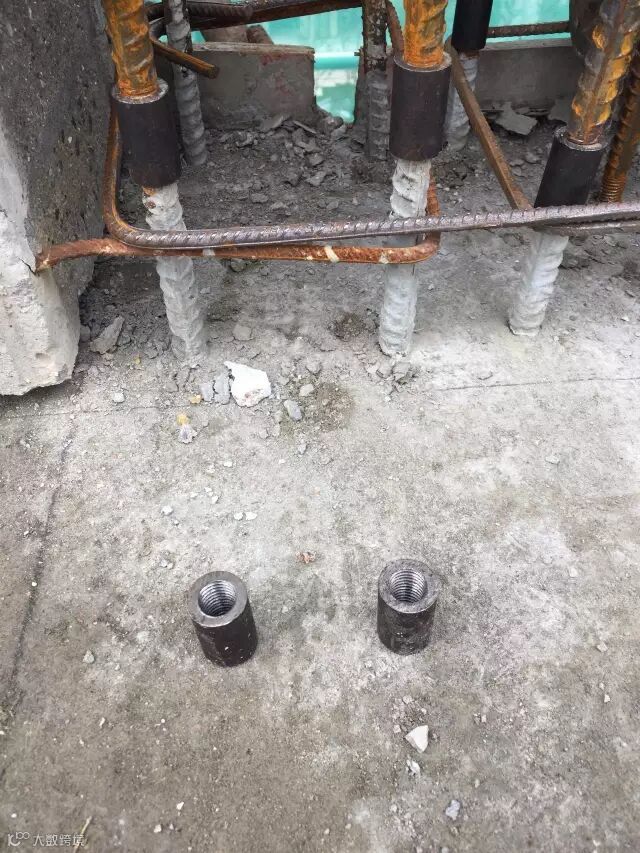

▲ 现浇段钢筋连接套筒

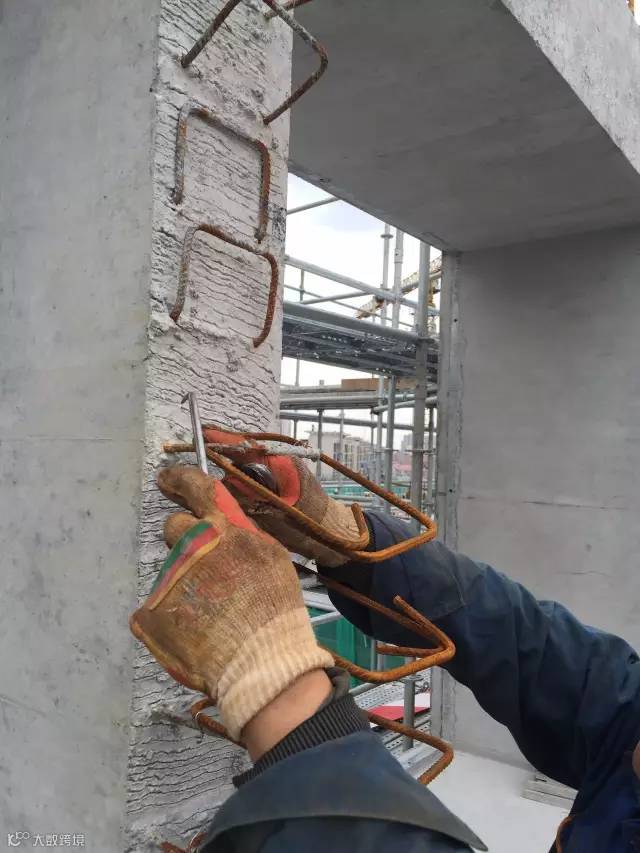

▲ 现浇段箍筋绑扎

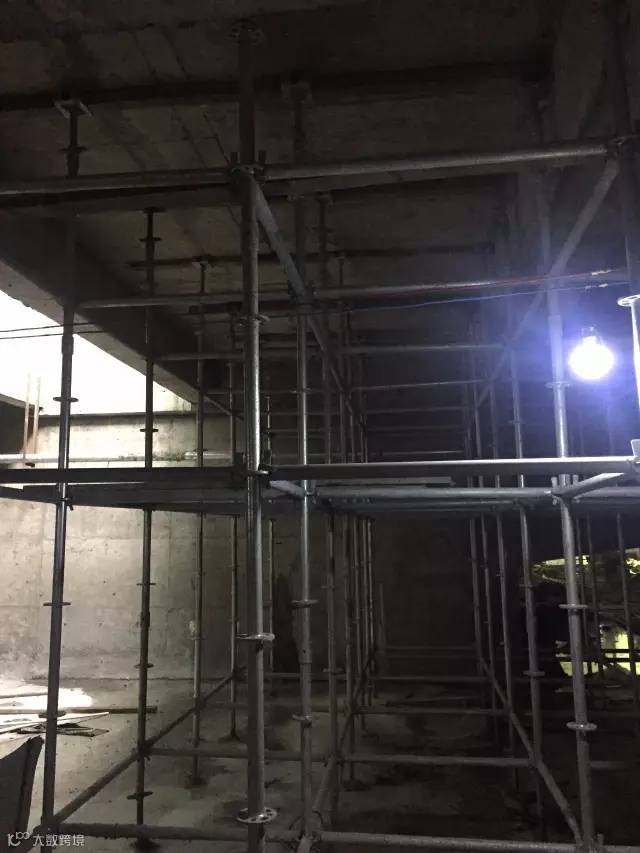

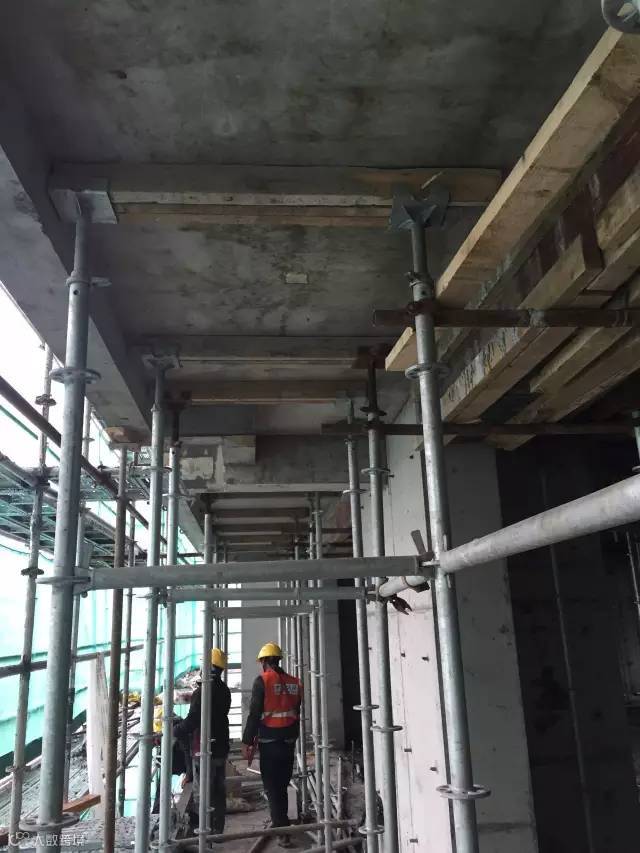

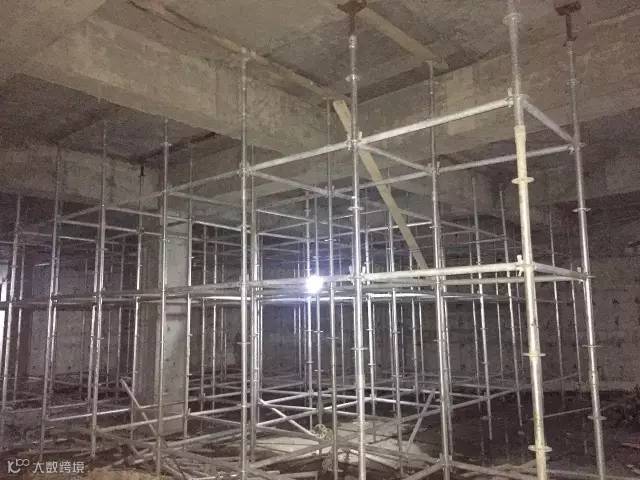

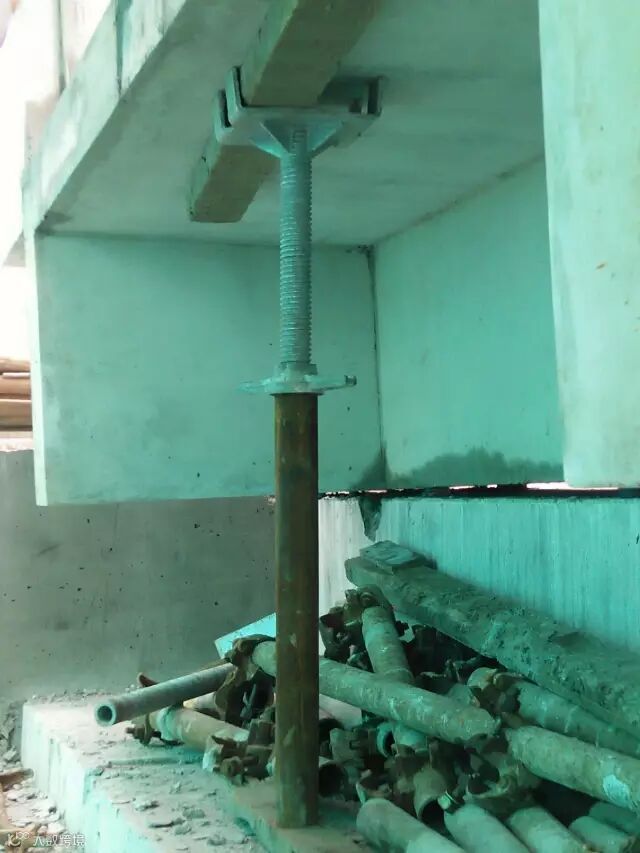

▲ PC层现浇板回顶支撑
▲ PC构件行车道顶板下回顶加固

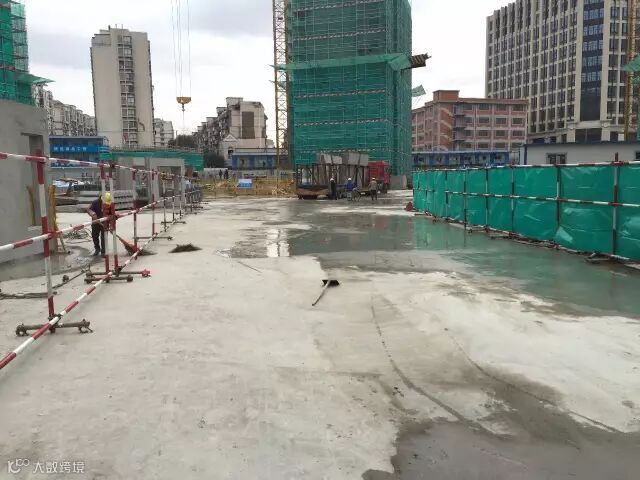

▲ 构件堆场回顶加固
▲ 楼梯承台下支撑加固
▲ 阳台下回顶支撑
