【职工文苑】珠海横琴IFC项目地下室施工纪实

【职工文苑】珠海横琴IFC项目地下室施工纪实 中建三局一公司华南公司
2016-10-09
1
导读:珠海横琴IFC项目地下室施工纪实


      918日,随着最后一块顶板混凝土浇筑完成,华南公司承建的珠海在建第一高楼——横琴IFC项目地下室结构比计划工期提前两天全面封顶。基坑之深、内支撑拆除体量之大、内支撑拆除工期之短均创下珠海之最。

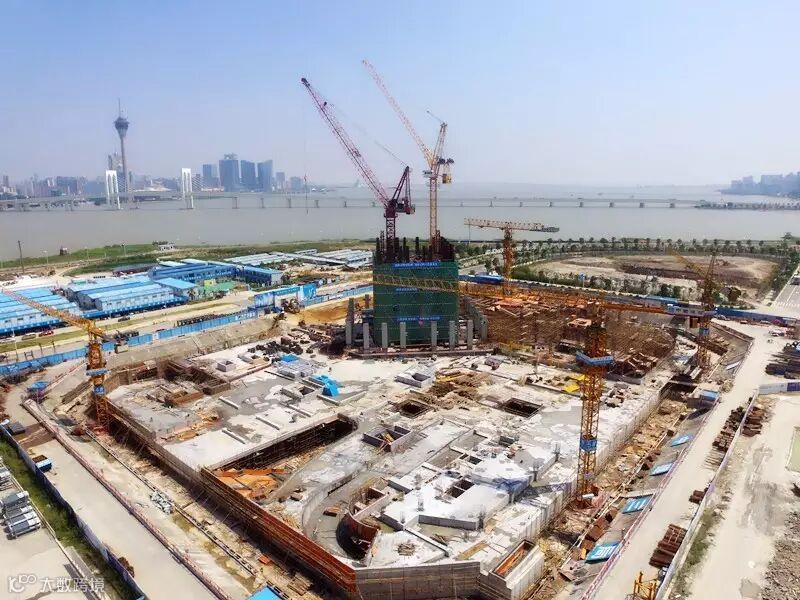

地下室结构封顶

2015年11月15日开工至今,项目历经种种困难,同时也大显神通,踏峰渡川一路走来,现今地下室结构全面封顶,继底板结构提前七天完工后,项目成功再下一城!

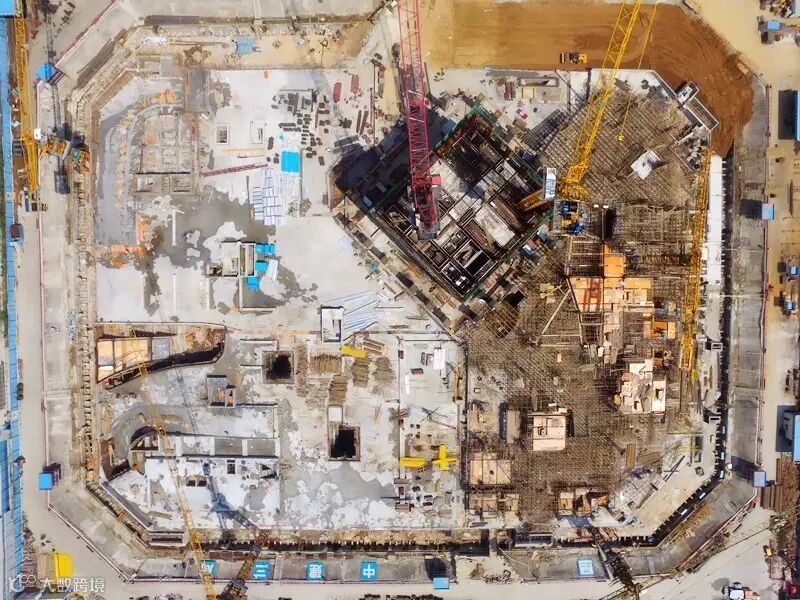

地下室结构封顶


看着顶板结构缓缓合拢,项目经理朱词恩不禁感慨:取经路上历经波折,今天总算是又取得一捆真经

朱慈恩幽默地向笔者表示:搞工程就像是唐僧四人组西天取经一样,前进路上会遇到各种各样的“妖怪,我们需要团结一致,火眼识“妖”,充分发挥每位成员的本领,从而降服妖怪,取回“真经”!


火眼识


进场之初,项目便成立以技术部、商务部、工程部为首的“破妖之瞳”团队,通过深入研究合同、图纸、施工作业环境,辨识出项目“取经”必经之路上的“大妖”,分析其弱点,并制定降服措施,做到有的放矢、力出必中。


工期为“首妖”


项目地上及地下共73层,总建筑高度约337米,总建筑面积约21万平方米,总工期却仅1151天,工期异常紧张。且项目施工期间共需历经4个春节,使工期面临严峻考验。


地下室施工期间恰逢珠海市的雨季、暑季及台风季!时而一天连下数场雨,时而连续数天高温暴晒,时而迎接台风乃至超强台风霸道“作客”!施工作业环境可谓恶劣!

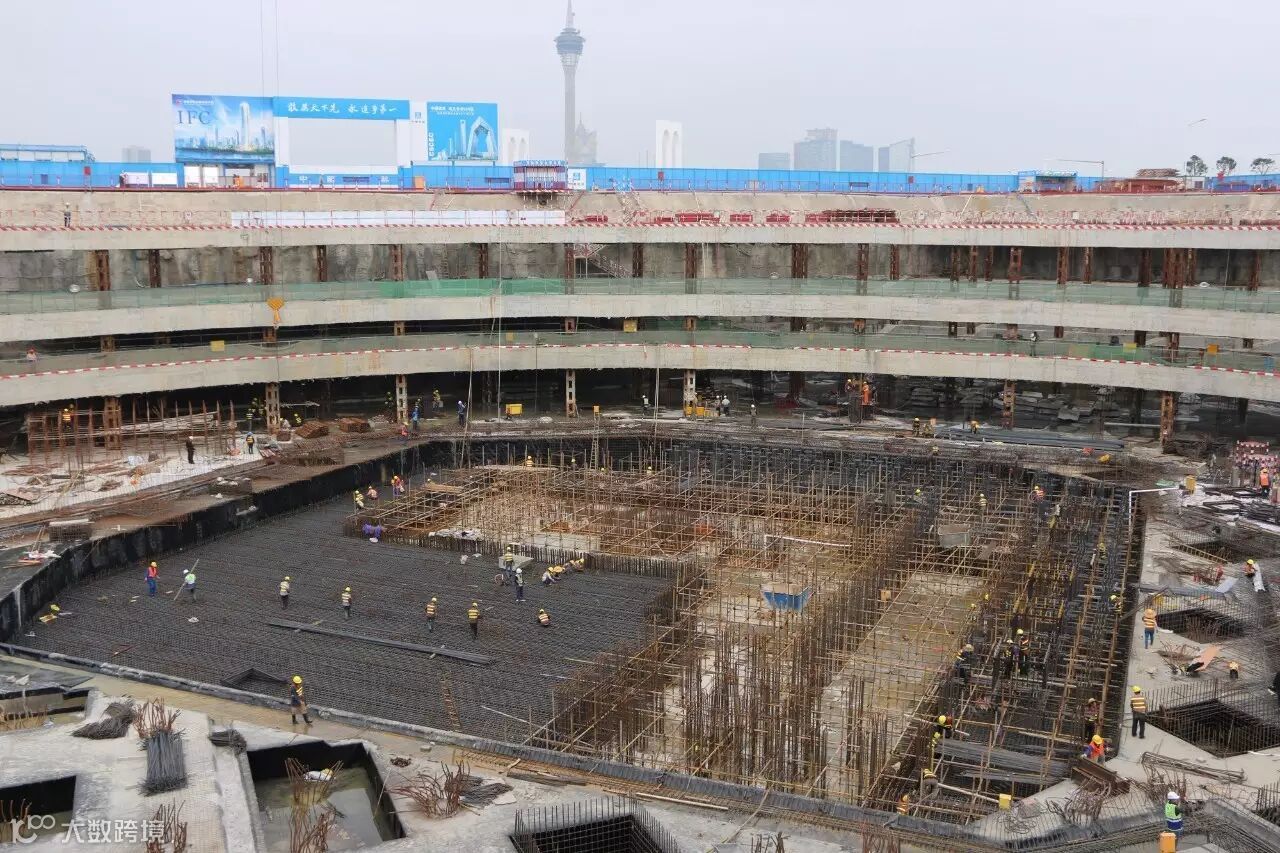

地下室施工


基坑内支撑为“二妖”


其体量大、截面大、拆除难度大。内支撑结构总方量达1.8万立方米,最大梁截面宽和高分别为2.2米1.6米,每米重量即达到8.8吨;内支撑梁距基坑边远,运输困难;设计要求每做完一整层结构,且换撑结构达到相应强度要求后,方能拆除下一道撑,对工期损耗大;内支撑与结构楼板净间距小,最小净距离仅15厘米,楼板施工难度大。

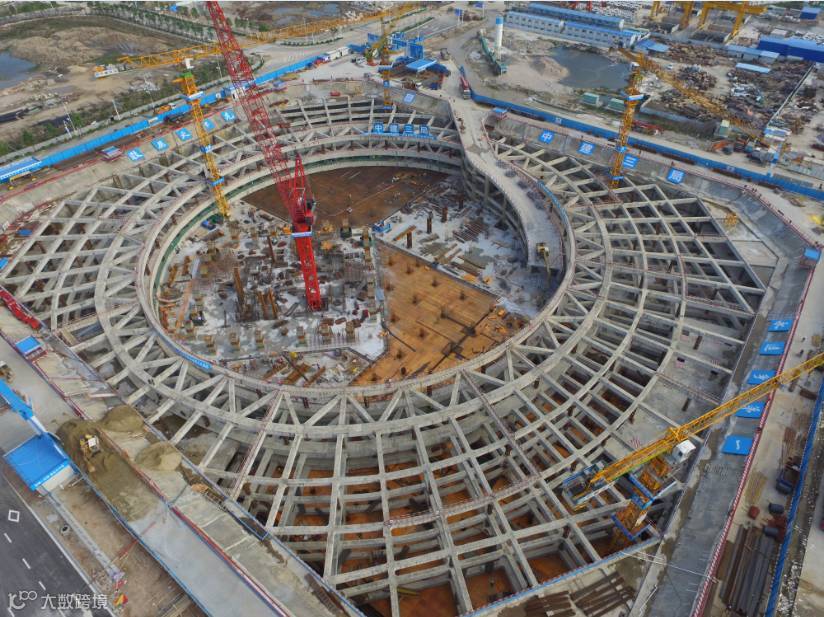

基坑内支撑


塔楼核心筒施工为“三妖”


核心筒最大墙厚为1.4米,配筋密集,柱纵筋多为直径40mm的钢筋,核心筒墙柱内型钢柱、钢板墙等钢结构多,钢筋施工难度大;核心筒先于外框钢结构施工,模板体系的选择直接影响整个工程的施工进度。



总承包管理为“四妖”


项目涉及专业分包达二十余家,各专业施工前的准备工作及施工过程中的穿插、协调管理等工作量极大。


其余诸如平面部署、深、厚筏板施工、车道施工、无梁楼盖施工、顶板加腋梁施工等“次级妖”也难逃法眼。


大显神通


面对这么复杂的工程,且在工期这么紧凑、施工条件如此恶劣的情况下,管理团队居然还能提前完成地下室封顶,大家是不是觉得很不可思议呢!快来看看他们到底用了哪些大神通“除妖降魔”吧!


神通一

过程精细控制


项目成立计划部,对施工进度进行全周期管理,根据总进度计划,编制具体到日的内控计划,在每天的碰头会上总结当天计划落实情况,并对滞后区域制定赶工措施,确保日计划的落实。


提高劳务及班组的赶工意识,雨季时,确保在雨停期间穿插施工;暑季时,则错开高温时段,并充分利用晚上时间赶工。


此外,在每层结构施工前,均组织进行模拟推演,对涉及的图纸变更进行交叉复核,对施工难点提前攻克,杜绝返工现象,提高施工效率。



神通二

绳据切割拆内支撑


充分了解内支撑特性后,项目组织了一系列的研讨,多次进行内部评审和到类似项目交流学习,吸取技术精华,最后创新的采用以“静爆卸荷+绳据切割”的方式进行内支撑拆除;以场内叉车转运、场外汽车吊吊运的方式进行切割块运输。此工艺环保且高效,受到业主、监理一致肯定!


此外,项目采取“内外流水,交错施工”的方式进行工期突围,即拆撑期间施工内支撑覆盖区域以外的裙楼结构、拆撑完成后流水至施工内支撑覆盖区域的裙楼结构。此措施成果丰硕,折算后每道内支撑拆除平均仅用22天,创下珠海之最,为裙楼地下室提前封顶打下坚实基础!

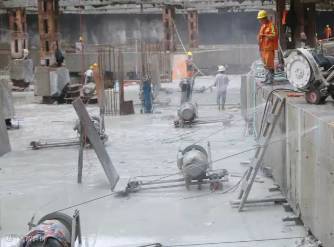

大面绳锯切割支撑梁



神通三

创新顶模工艺


充分考虑到超高层建筑的施工特点及绿色施工要求,项目采用“超高层标准贝雷架装配式顶升模架体系”技术,用于核心筒施工,该顶模系统具有自重轻、安全性高、可周转使用等特点。采用顶模系统,可以在顶模竖向覆盖范围内的四层结构里分别独立进行混凝土养护、钢筋安装、模板安装、混凝土浇筑等工序,大大提高施工效率,预计施工速度最快可达3天一层楼。


此外,项目创新的把顶模系统与内爬动臂塔吊结合成一体,同时,创新的应用自带油缸顶升并依托顶模系统实现内爬不倒梁施工技术,实现顶模与塔吊的同步顶升,该工艺为国内首创,不仅节省了动臂塔吊单独顶升的时间,还节约了动臂塔吊支撑梁的费用!

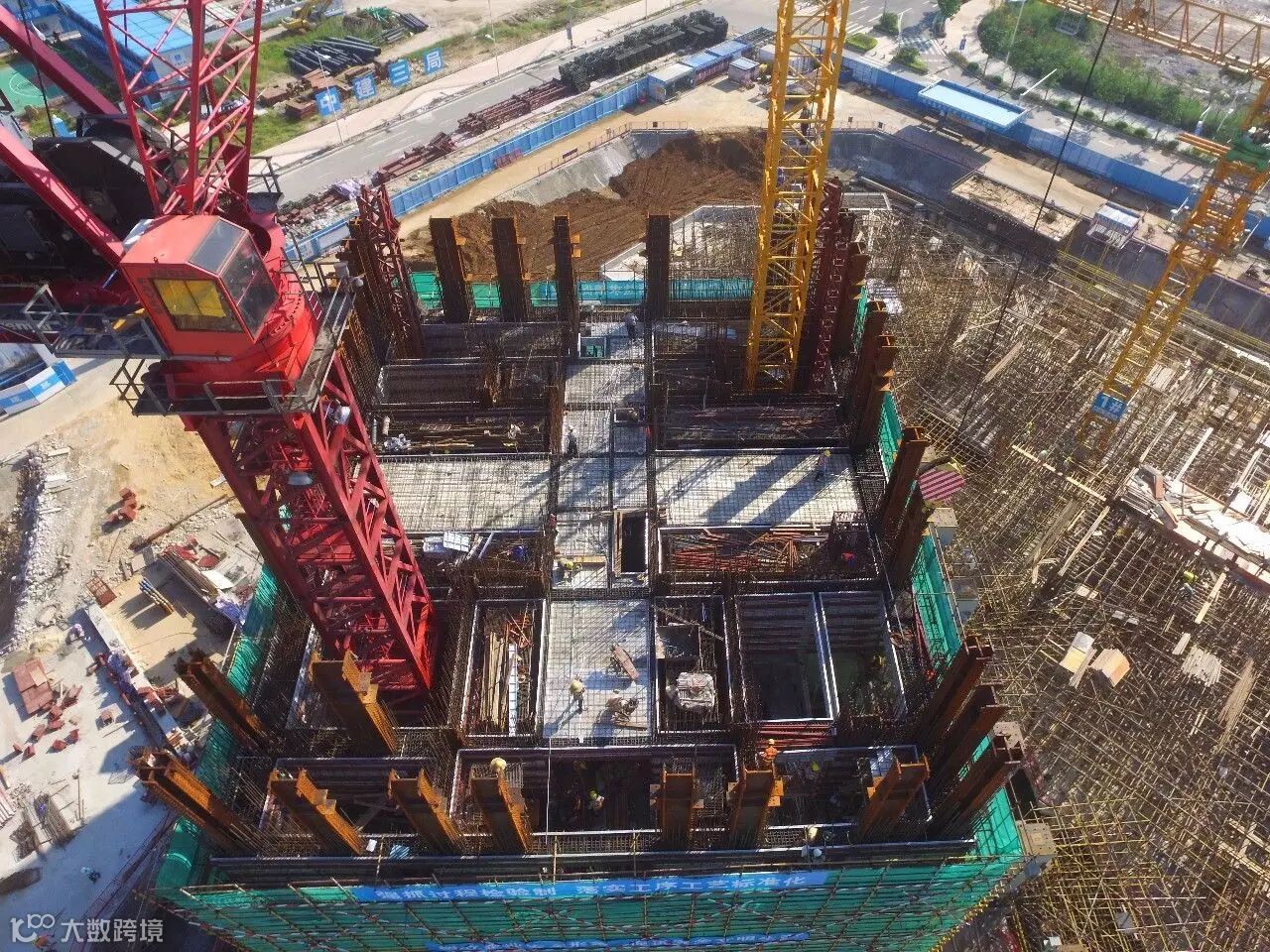

顶模系统正在安装



神通四

总包B模式应用


针对多家专业分包管理的难题,项目采用总包B模式的管理方法,建立总包部进行专项管理,确保各专业分包与总包之间的衔接无空隙!



神通五

BIM施工模拟


钢筋与钢结构连接的复杂节点、复杂车道、加腋梁等部位施工前,提前采用BIM建模模拟施工,修正施工工艺,做到一次成活。



看到以上"神通",你是否疑惑项目为什么能爆发"洪荒之力"?是不是有什么诀窍?诀窍还真是有,那就是“厚积薄发”,注重“软实力”的提升!


实力提升


项目深知,要顺利取得“真经”,除了具备火眼金睛以外,团队还必须掌握“十八般武艺”、“七十二变”等技艺。


每晚一课

开工至今,项目开展“大讲堂”学习活动,实施“每晚一课”,每课时半小时左右。根据当前施工内容,每月初排好月学习计划,由各个部门主讲,全员学习,并提问互动。项目经理朱词恩、项目总工程源也多次上阵授课,与大家交流施工管理及施工技术。


开展学习活动,促进了部门间知识的传递,有效提高了管理员的知识储备,同时也营造了部门间自由交流的良好气氛。



JGJ130-2011脚手架规范学习



定期考试

项目通过定期开展考试,检验员工当期学习的效果,提高了员工的学习积极性,同时考试的结果也作为下一阶段学习安排的参考信息。



职工书屋

此外,项目建立“职工书屋”,配备多本专业及业余书籍,鼓励员工在自由时间多阅读,增强内在修养。



现场教学

除了理论学习,项目还积极实施现场教学,通过每天的早巡及不定期专项巡查的方式,发现问题并现场讲解,直接有效地传授知识,此方式对新员工成长尤为有效。

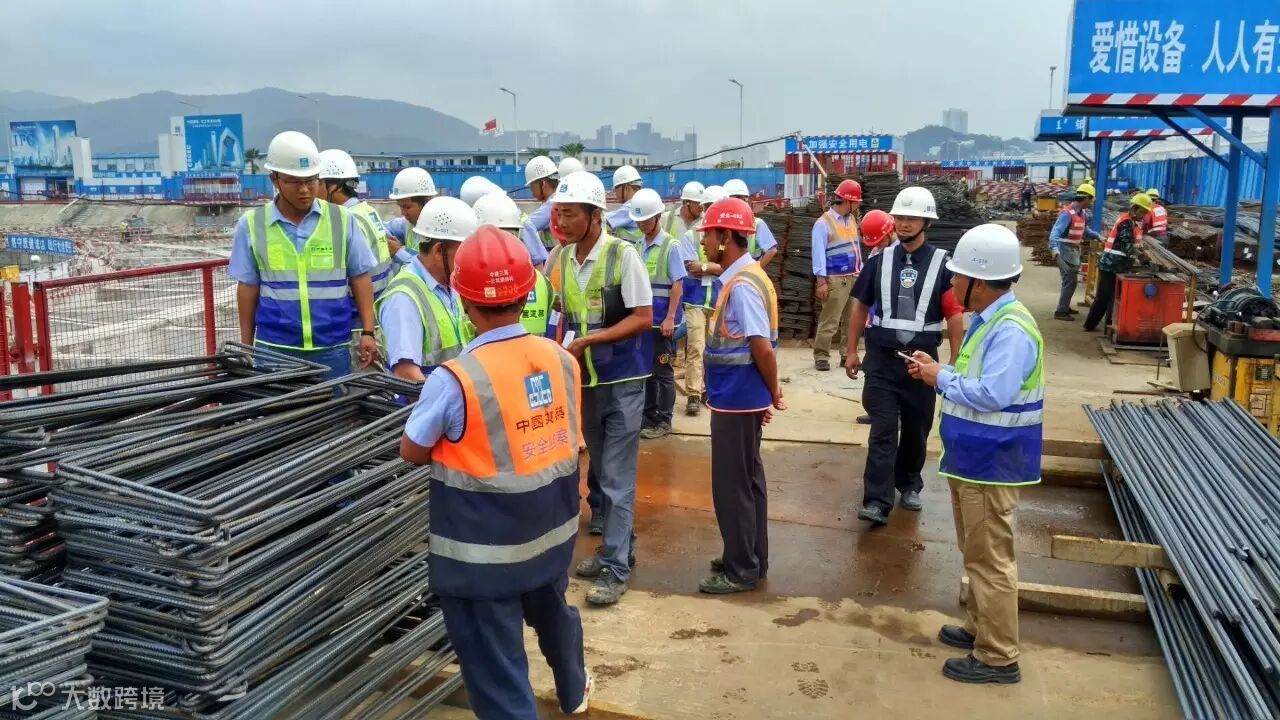

早巡时讲解


公司“两学一做”调研小组在项目调研时表示:项目在学与做上迈出了较好的探索步伐,取得的成果值得推广!


团队打造


朱慈恩常对团队成员说的一句话是:我们的团队要成为一块钢板,遇到困难要挺直了腰杆子顶住,而不是做一根弹簧,遇到丁点压力就畏畏缩缩,不停后退!


事实上也如此,在项目上,看到的永远是充满朝气的面孔,而不是垂头丧气;听到的只会是“没问题”,而不是“不关我事”!


领导班子以身作则。项目经理、项目书记等项目领导班子成员与其他员工一样,同吃住、同学习,赶工期时,同拿扎钩扎钢筋……


为增强团队向心力,项目通过定期开展民主生活会及员工座谈会,解决员工实际困难;每季度举办生日会、不定期举办拔河比赛、乒乓球比赛、台球比赛、包粽子比赛以及外出拓展培训等活动,丰富了员工业余生活。


今天的成绩源自昨日的积累,明天的成绩由今天缔造!此时,站在顶板上,我们来到了新的起点,前路有更为重要的“真经”,我们也将面对新的“大妖”,当然,这里也会有新的大“神通”!



项目团队


接下来,工地上将“智慧”纷呈:自动喷淋、虹膜识别、激光扫描、3D打印、航拍建模……更多的精彩,将向你我走来!

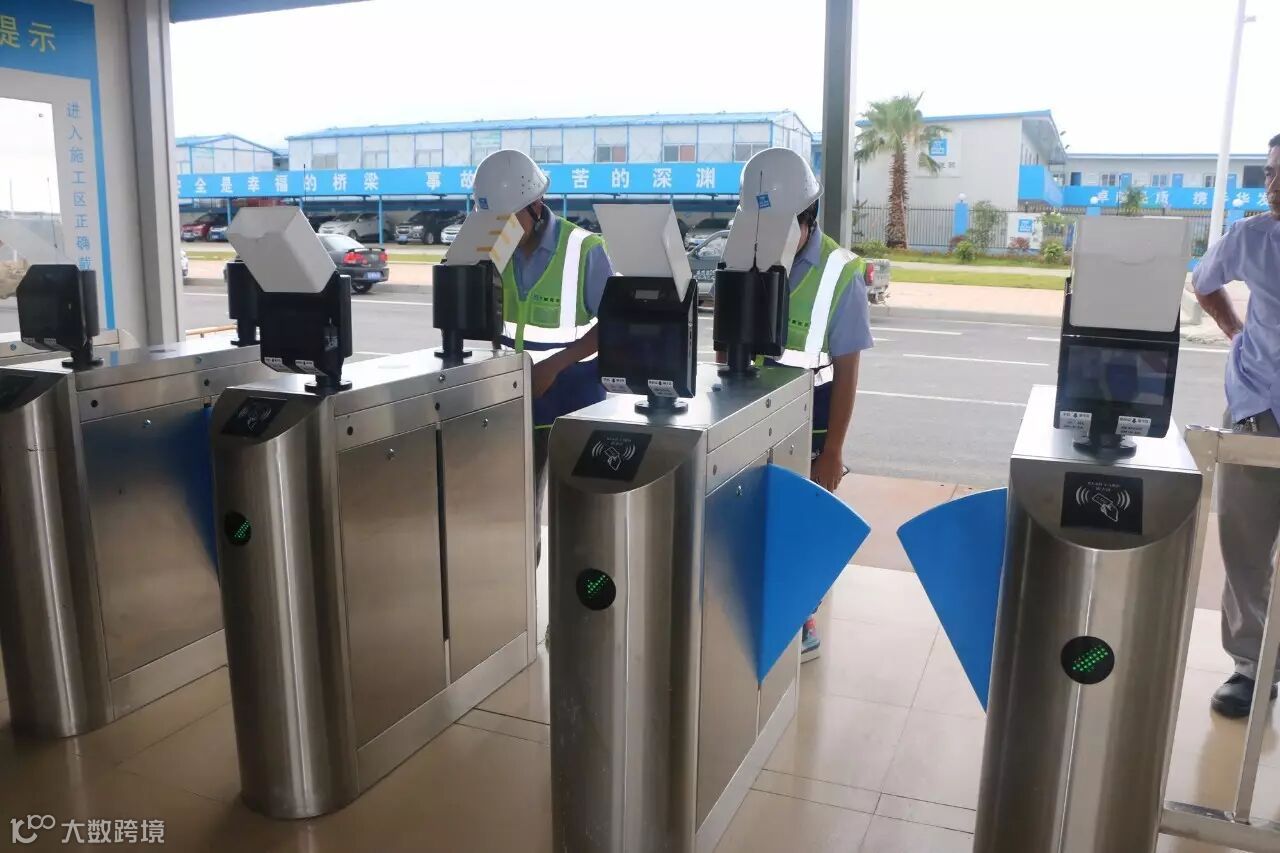

虹膜识别



剑指青天,踏风而上


由华发集团建设、广建监理单位监理、中建三局集团承建的横琴国际金融中心大厦工程,在历经大半年的地下室施工阶段后,已蓄养并壮大根系,即将迎来快速茁壮的成长!


十月,核心筒将以完整的姿态,穿戴顶模,正如一位披戴战甲的勇士,回旋着的动臂塔吊恰是他的佩剑,接下来必定是:剑指青天,踏风而上!
