一、基本概念
（一）字符含义
常见的钢丝绳有：6×25Fi+FC、6×26WS+IWR、6×19S+IWS、6×19W+FC、4V×39S+5FC、6×19+IWS、8×19S+NF、35W×7。
6×25：表示钢丝绳由6股组成，每股25丝。注意35×7表示的是35股、7丝，而不是7股35丝；
Fi：表示股绳中钢丝绳排列结构是填充式；
S：表示股绳中钢丝绳排列结构是西鲁式；
W：表示股绳中钢丝绳排列结构是瓦林吞式；
(S&W：主要指钢丝与钢丝的排列，排列不同柔软性和耐磨性也不同。不同场合适用不同结构钢丝绳，能提高钢丝绳的使用效率。)
WS：表示股中钢丝瓦、西的复合结构；
FC：表示纤维芯(合成)；
NF：表示剑麻绳芯(天然)；
IWR：表示独立的钢丝绳芯（rope—绳)；
IWS：表示钢丝股芯 （stock—股)；
V：表示异型钢丝绳三角形股。
瓦林吞式(W)：股通常由两层外层丝加一根中心丝组成，最外层钢丝由粗细丝两种交错构成，根数是内层钢丝的一倍，粗钢丝位于内层钢丝的槽中，细钢丝在两根粗钢丝之间。 瓦林吞式钢丝绳较柔软，但耐磨性不及西鲁式。
西鲁式(S)：股由两层钢丝组成，内、外层丝的根数相等，外层丝较粗，切位于内层两相邻钢丝的沟槽内。内层丝直径小,外层丝直径大。 钢丝的排列中，内层和外层的钢丝数目相等。
举例如下：

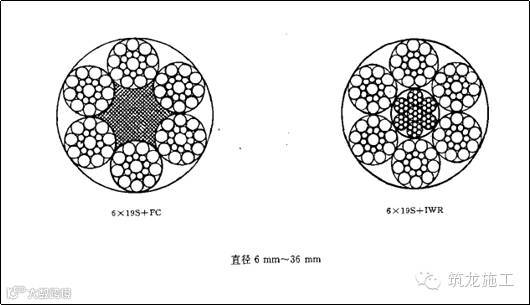

西鲁式钢丝绳（注意合成纤维芯与独立钢丝绳芯区别）

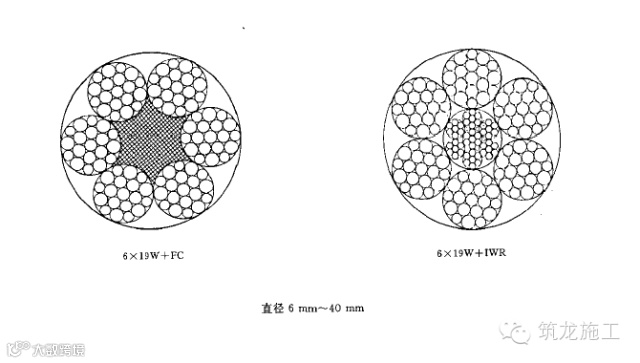

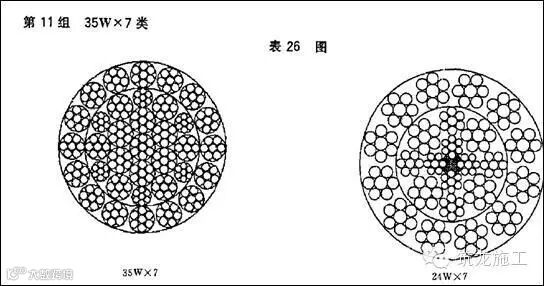

瓦林吞式钢丝绳

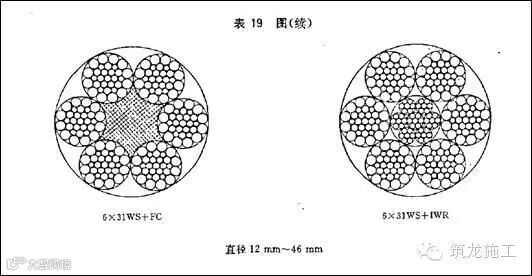

瓦、西复合结构钢丝绳

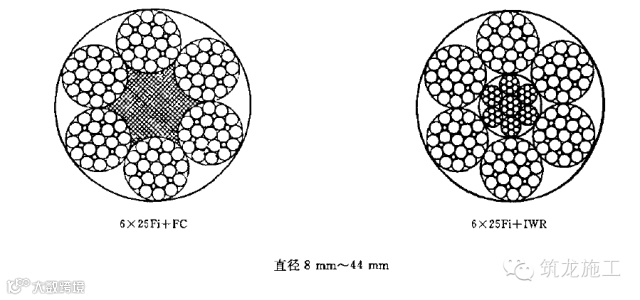

填充式钢丝绳
5股7丝钢丝绳

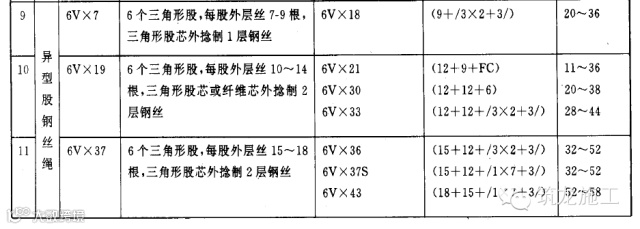

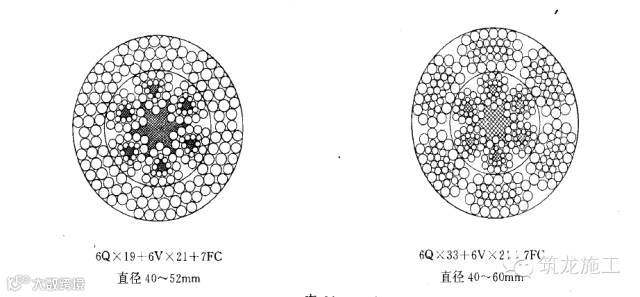

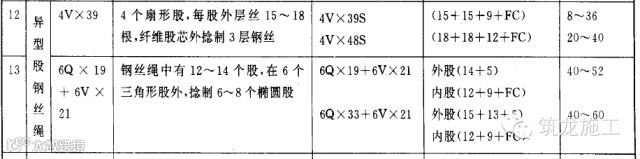

异形钢丝绳参数如下（V表示三角形，Q表示椭圆）：
实例：

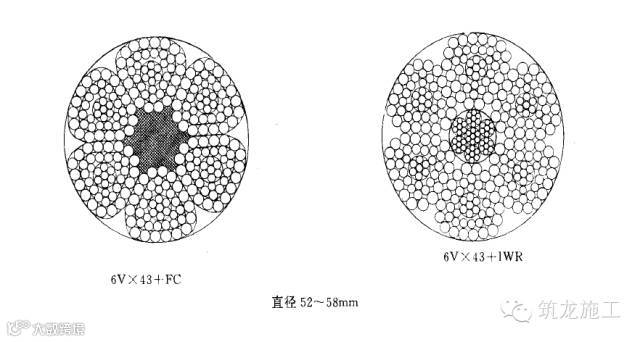

三角形钢丝绳
椭圆形钢丝绳

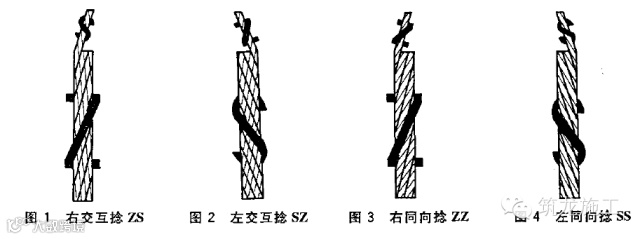

（二）捻制方法分类
钢丝绳按照捻制方法，分为以下四种：
钢丝绳捻制时接头应尽量减少。直径大于0.6mm的钢丝应用对焊连接，直径小于0.6mm的钢丝用对焊连接或插接连接。股在同一次捻制中，各连接点在股内的距离不得小于5m。
（三）点接触钢丝绳、线接触钢丝绳
点接触钢丝绳：绳股中相邻层钢丝呈点状态接触的钢丝绳，也叫非平行捻钢丝绳。这种钢丝绳的绳股(中心钢丝除外)均用同一规格的钢丝捻制而成，各层钢丝的捻角相等但捻距不等，是一种老式结构的钢丝绳。绳股内钢丝呈同心排列、相邻层钢丝数目的差值为6根。捻制的方法有右交互捻、左交互捻、右同向捻、左同向捻(见钢丝绳捻法)。绳股有带纤维芯和不带纤维芯的，有带涂层和不带涂层的。由绳股捻制的钢丝绳有带纤维芯的、也有带金属芯的。
线接触钢丝绳：绳股中相邻层钢丝呈线状态接触的钢丝绳，也叫平行捻钢丝绳。绳股由几种规格的钢丝捻制而成，各层钢丝的捻距相同但捻角不等。按照股中钢丝配置方式，线接触钢丝绳分为瓦林吞式、西鲁式、填充式和瓦林吞一西鲁式4种。
线接触钢丝绳和点接触钢丝绳的区别:
1、线接触钢丝绳破断拉力大于点接触钢丝绳的破断拉力。
2、接触点比点接触绳使用寿命要高1～1.5倍。
线接触钢丝绳比点接触钢丝绳的耐磨性能好。
（四）表示方法举例
16ZAA(B)6×19W+NF1770ZZ190代表的意思是A级镀锌(ZAA表示镀锌绳,镀锌级别为A级镀锌钢丝,一般为热镀锌)的钢丝绳(ZAB表示镀锌绳,镀锌级别为AB级镀锌钢丝,ZBB表示镀锌绳,镀锌级别为B级镀锌钢丝)，绳径为16mm，钢丝绳由6股组成，每股19根钢丝，19W的股结构为1+6+6大/6小，一次捻制；钢丝绳绳芯采用天然纤维芯，一般NF代表为剑麻绳芯；钢丝绳的公称抗拉强度在1770MPa；ZZ（右同向捻）代表钢丝绳右捻，小股也右捻；190是钢丝绳的长度190m。

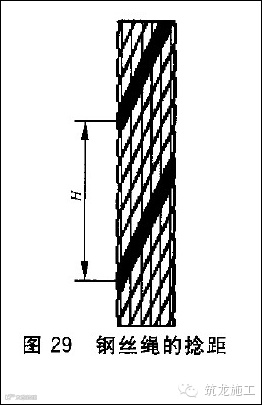

（五）捻距的概念
捻距：单股钢丝绳的外层钢丝、多股钢丝绳的外层股或缆式钢丝绳的单元钢丝绳围绕钢丝绳轴线旋转一周（或螺旋）且平行于钢丝绳轴线的对应两点间的距离H。

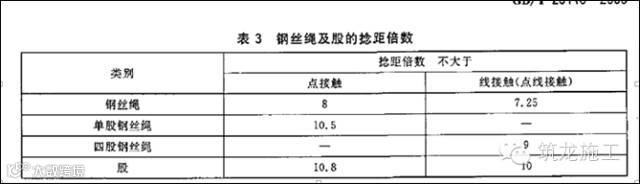

钢丝绳及股的捻距用捻距倍数给出（捻距倍数为钢丝绳或股的直径倍数），应符合下表规定：
二、力学性能
工程项目常用钢丝绳参数见下图：

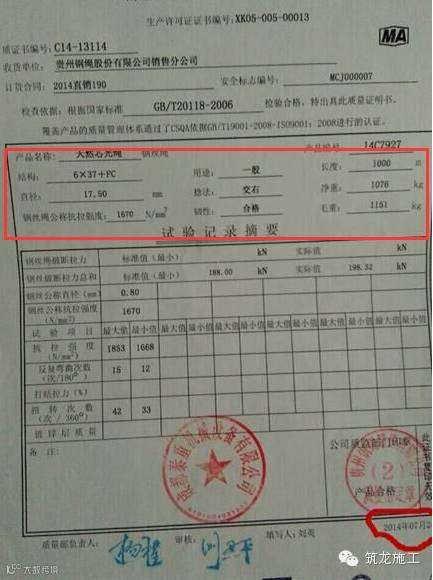

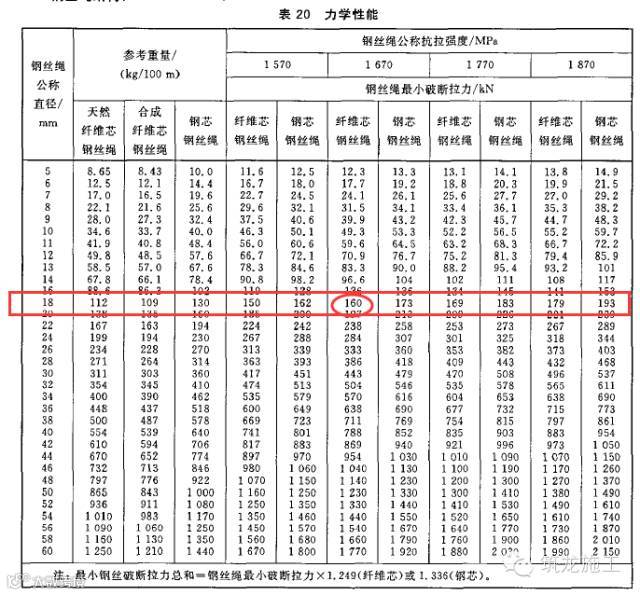

查阅GB／T20118-2006可知6×37+FC钢丝绳的构造和力学性能参数如下：
(图中b表示点接触）

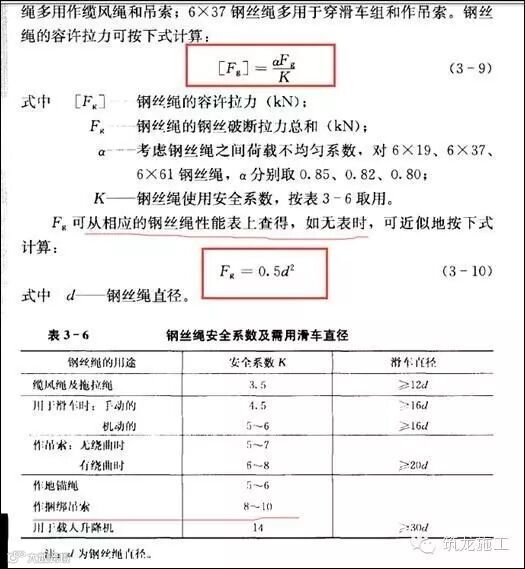

钢丝绳容许拉力计算公式如下图：
若使用6×37+FC的捆绑钢丝绳，则其容许拉力为：
[Fg]=αFg/K=0.82×160×1.249/8=20.48KN（约2吨）。
三、报废标准
（一）断丝

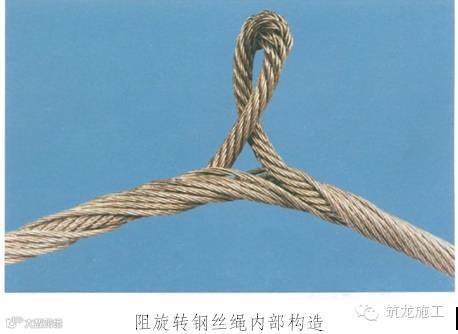

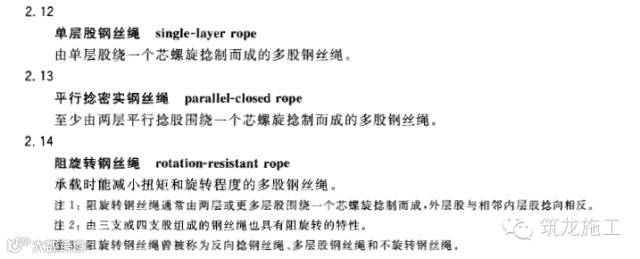

交待三个概念：单层股钢丝绳、平行捻密实钢丝绳、阻旋转钢丝绳，如下：

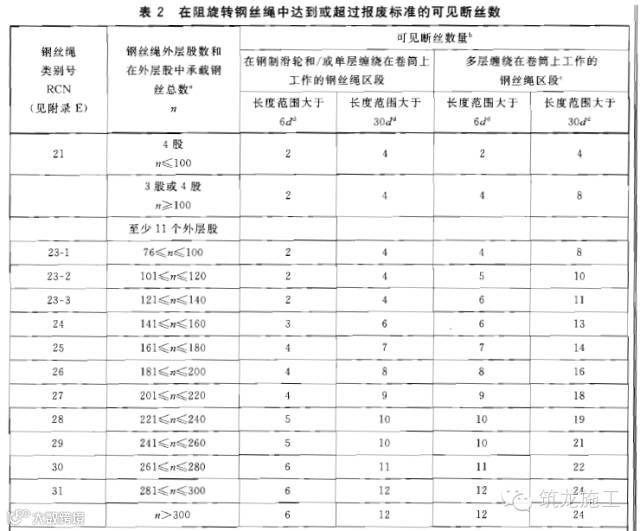

阻旋转钢丝绳断丝报废标准：

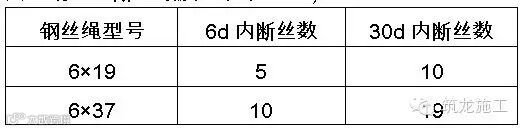

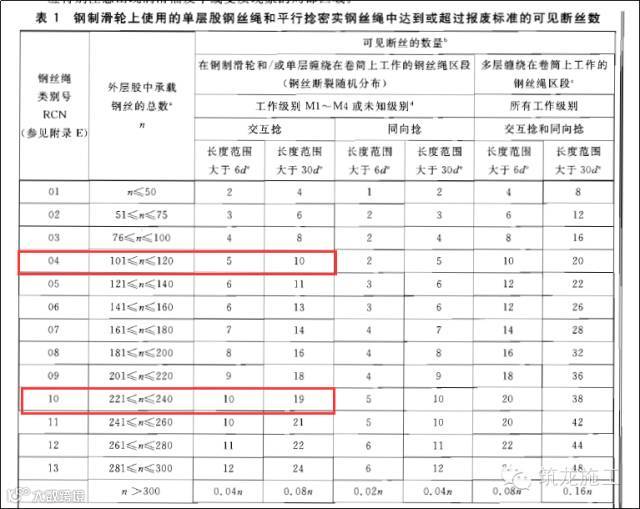

项目常用钢丝绳6×19，6×37均为单层股钢丝绳，交互捻，日常捆绑视同单层缠绕在卷筒上。外层股钢丝绳总数为6×19=102丝，6×37=222丝丝。则断丝报废标准为（已在单层股钢丝绳断丝报废标准中标红）:
断丝局部聚集：断丝聚集在小于6d的绳长范围内，或者集中在任一支绳股里，那么即使断丝数小于上述标准，钢丝绳也应立即报废。
（二）绳股断裂
钢丝绳立即报废。

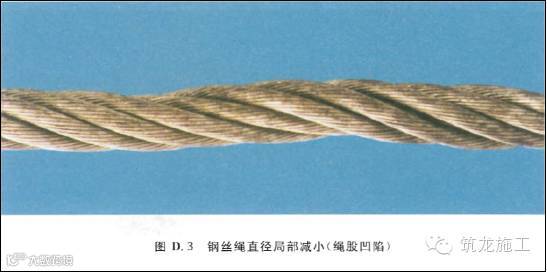

（三）绳径因绳芯损坏而减小
阻旋转钢丝绳实测直径比公称直径减小3%，其它钢丝绳减小10%，则应立即报废。

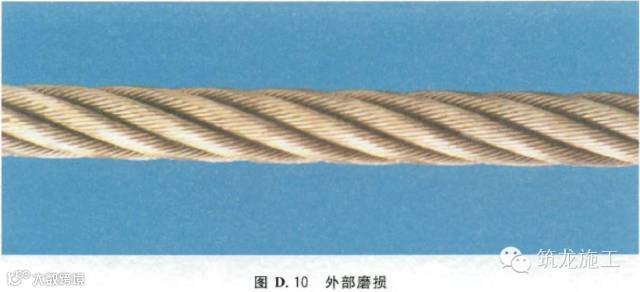

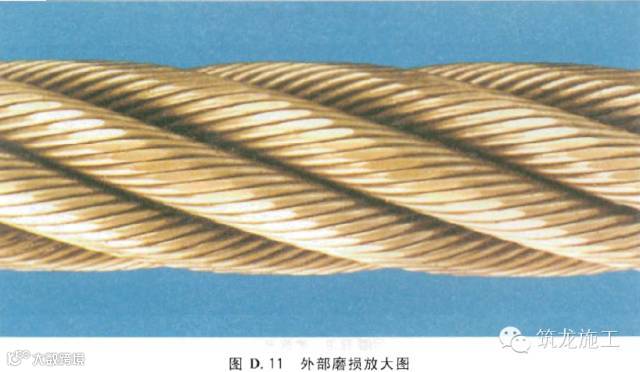

（四）外部磨损
钢丝绳的实测直径比公称直径减少7%或更多时，则应报废。

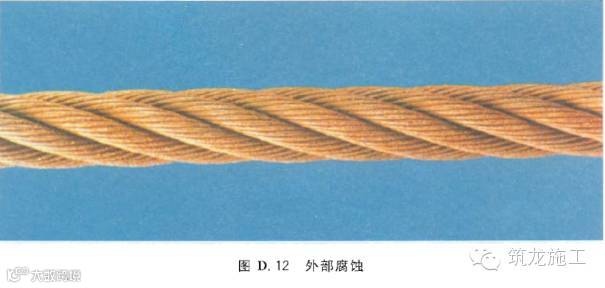

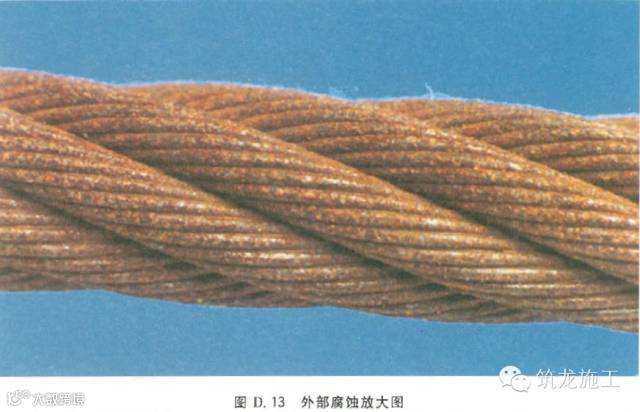

（五）外部腐蚀
可目测，直接报废。

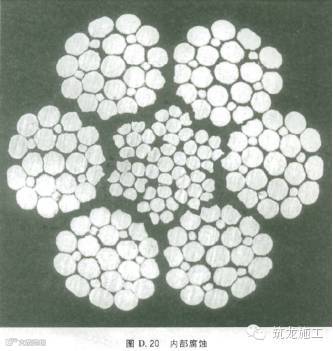

（六）内部腐蚀
由主管人员对钢丝绳进行内部检测，确认有严重内部腐蚀，钢丝绳立即报废。

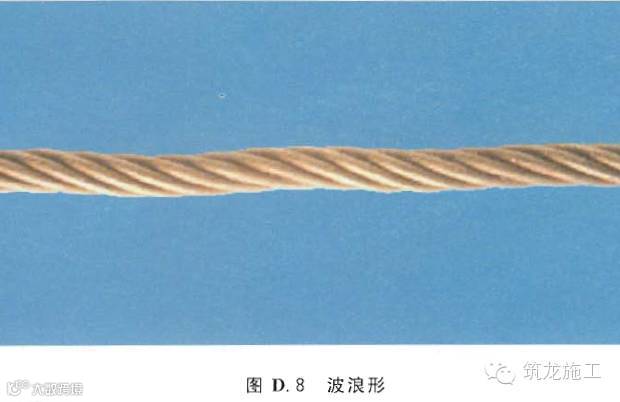

（七）波浪形
绕过滑轮或卷筒在任何荷载下不弯曲的直线部分钢丝绳d1＞4d/3;绕过滑轮或卷筒的弯曲部分d1＞1.1d;则钢丝绳应立即报废。
d1为钢丝绳的包络直径，d为钢丝绳的公称直径，具体如下图。

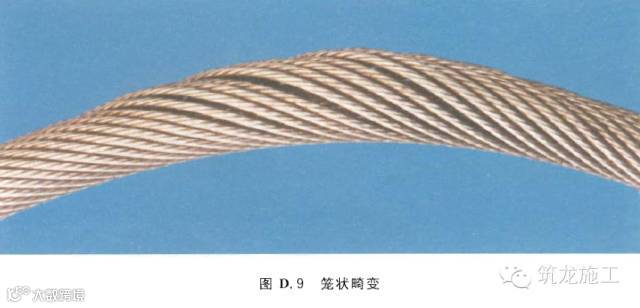

（八）笼状畸变
有笼状畸变的立即报废。

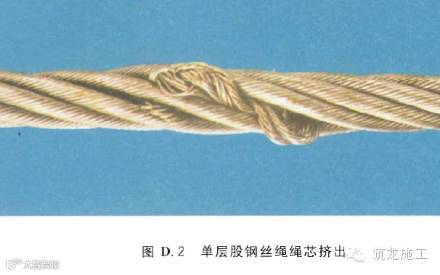

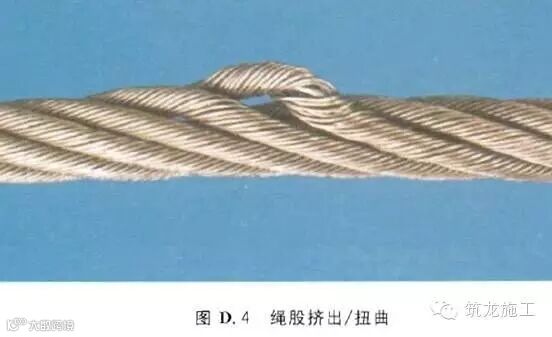

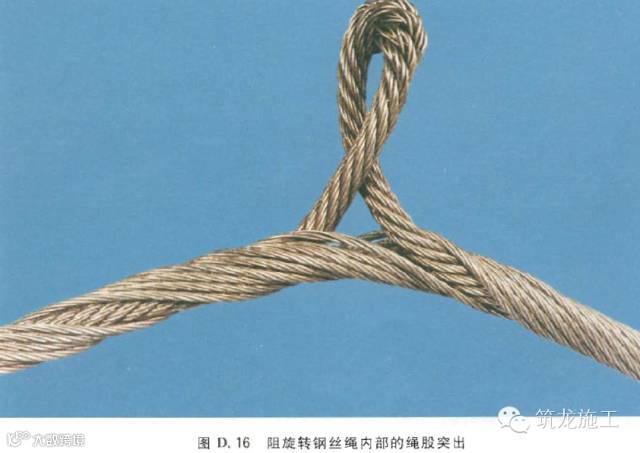

（九）绳芯、绳股挤出（隆起）或扭曲
立即报废。

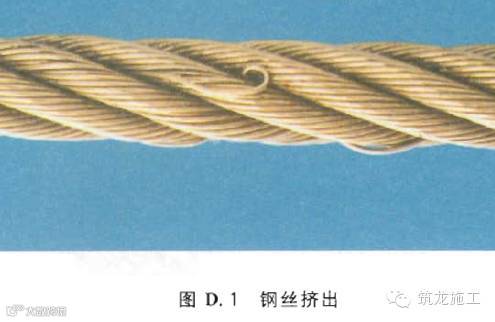

（十）钢丝挤出
有钢丝挤出的立即报废。

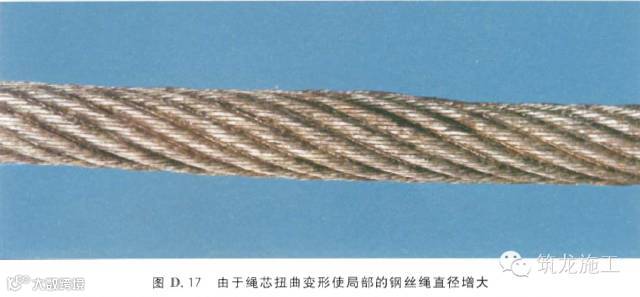

（十一）绳径局部增大
绳径扭曲变形使钢丝绳直径局部增大，增加5%以上，钢丝绳应立即报废。

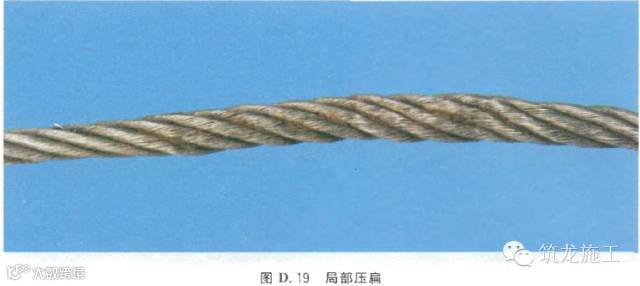

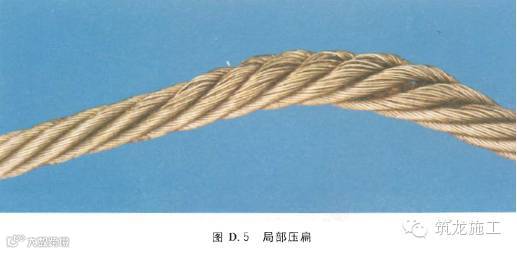

（十二）局部压扁（严重弯折）
通过滑轮部分的压扁钢丝绳，应立即报废。位于固定锁具中的钢丝绳，应缩短周期、加强检查。有严重弯折的钢丝绳参照局部压扁处理。

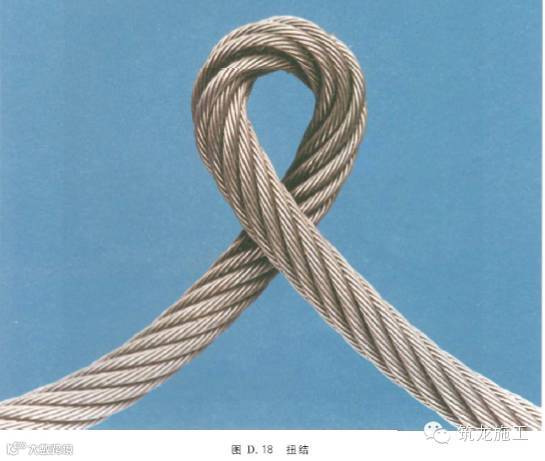

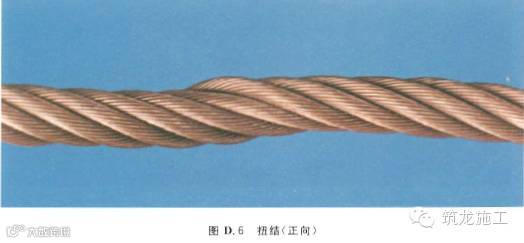

（十三）扭结
立即报废。
（十四）因异常热影响外表出现可识别颜色
立即报废。
