广仔：厦妞，你有没有发现这两天G20峰会刷爆“朋友圈了？
厦妞：嗯，“最忆是杭州，郡亭枕上看潮头”
广仔：吊书袋啊！我也有：“中秋月已近，BIM大潮卷来风”！
厦妞：BIM大潮？
广仔：中建二局一公司深业上城机电总承包项目BIM大潮强势来袭……
成立于1981年，拥有强大的科技团队，能够熟练运用BIM等先进科技手段进行总承包施工管理。公司从2010年引入BIM技术，2011年组建BIM团队，2015年成立王琦BIM创新工作室，先后在深业上城、汉国城市商业中心、西双版纳秀场、双玺花园等项目成功运用BIM技术，并取得突出成绩。

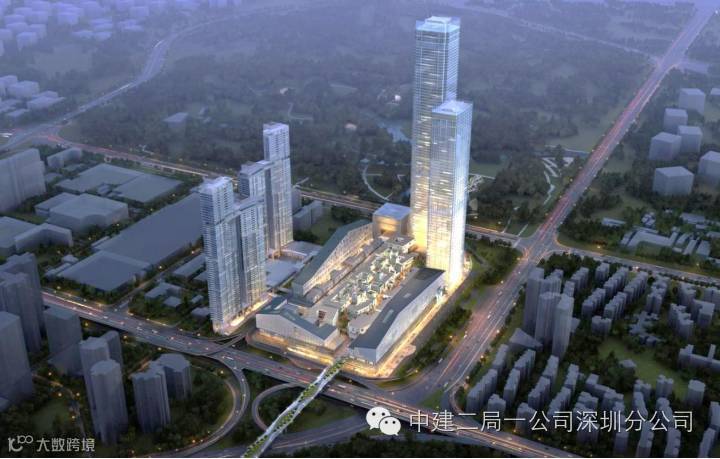

深业上城机电总承包项目
北区为已竣工高档住宅：24万平米
南区一期商业及LOFT： 50万平米
南区二期T2: 19万平米
南区三期T1: 27万平米
开工日期：2014年11月25日
竣工日期：2018年01月30日
——BIM概况
建设方2人，顾问方8人，设计方6人，监理方1人，机电总承包方45人，共计：62人
深化设计（共计出图1万余张）、施工管理（指导设备采购及施工）、预制拼装

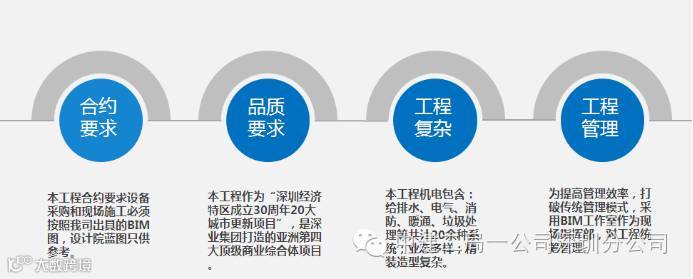

——使用BIM技术原因
——BIM团队：领导小组
——BIM团队：工程师团队

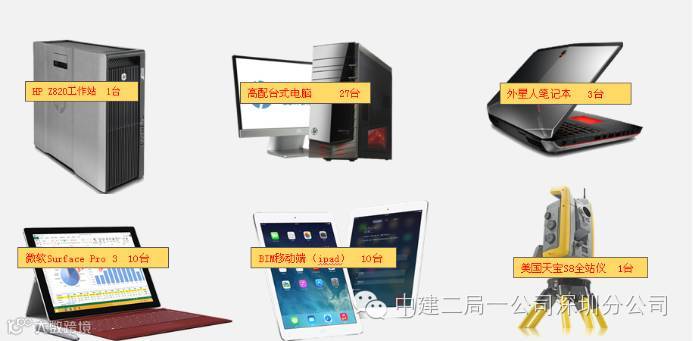

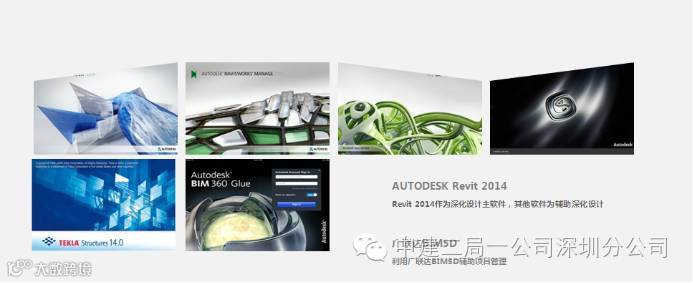

——BIM应用软件配置
——深化设计

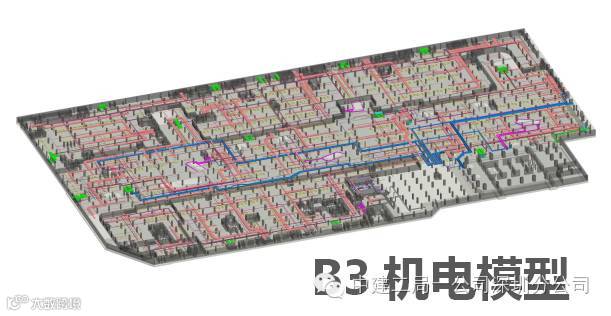

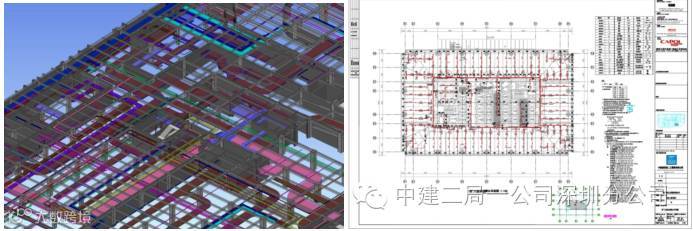

——机电管线综合

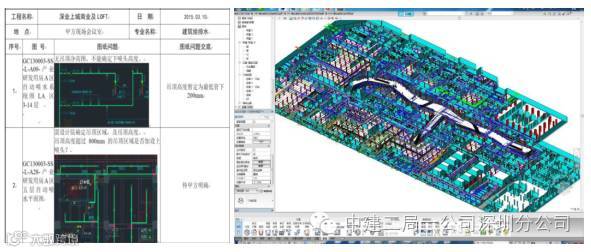

原设计图纸审核——BIM模型创建——碰撞检查——机电管线综合——深化设计协调——深化设计出图

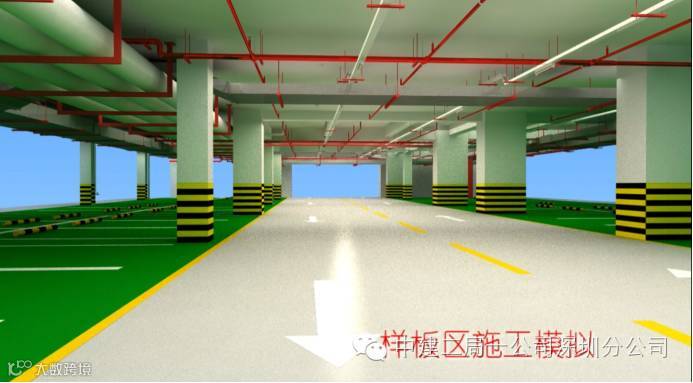

——施工模拟
土建砌筑 →土建刮白 →重力排水管支架安装 →重力排水管安装 →冷冻水管支架安装 →冷冻水管安装 →风管吊架安装 →桥架支架及喷淋支架安装 →桥架及喷淋管道安装 →完成

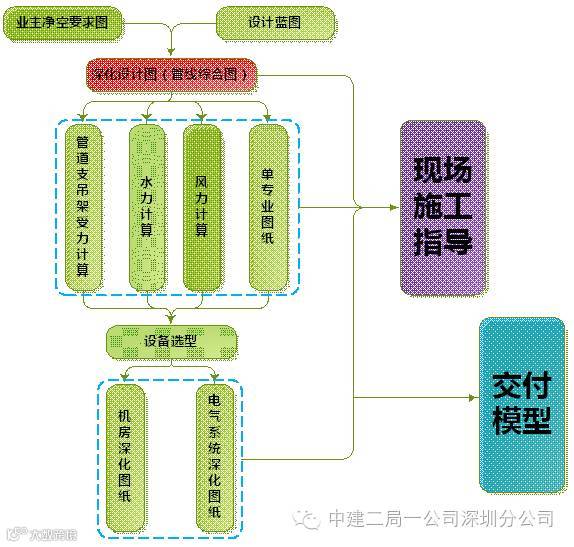

——深化设计（机电深化原理）

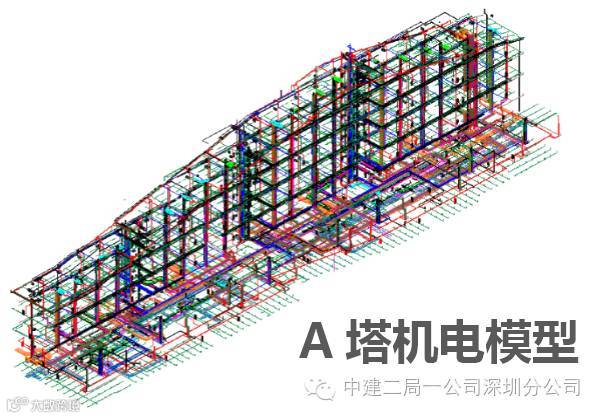

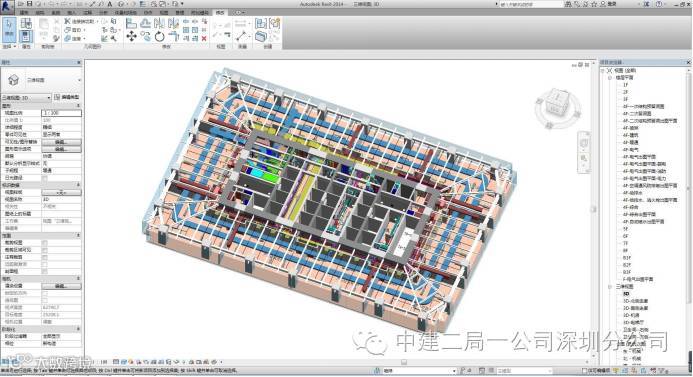

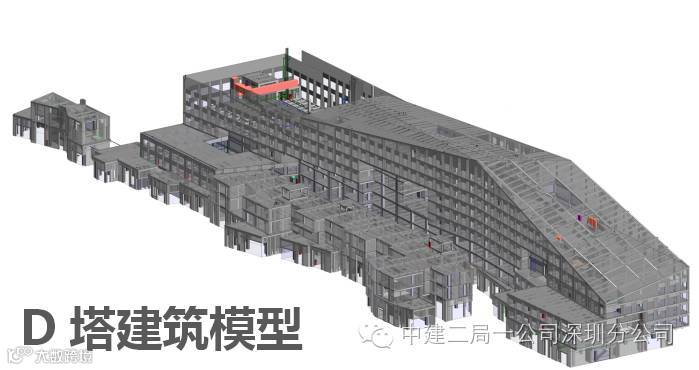

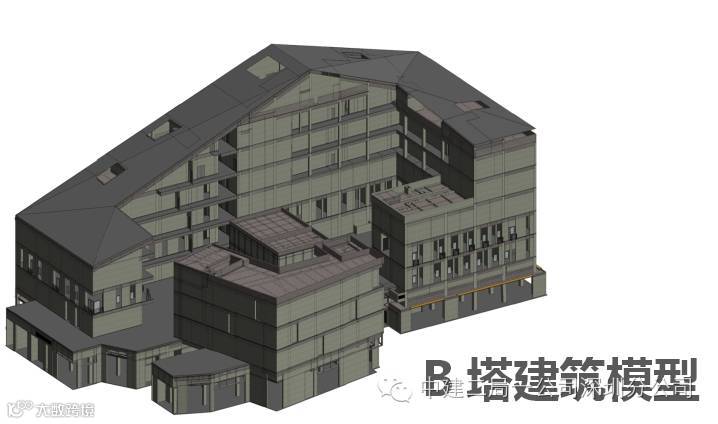

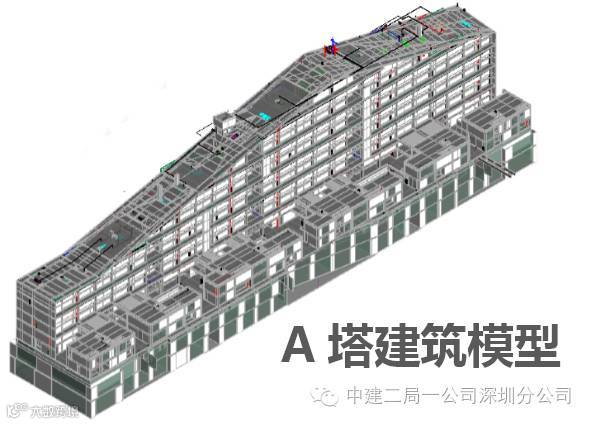

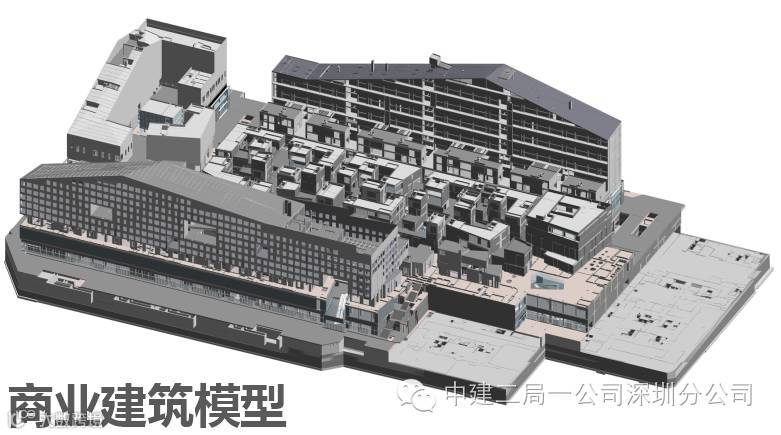

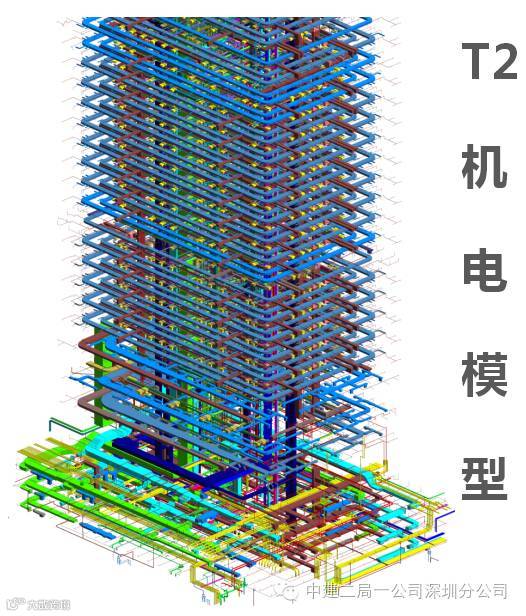

——深化设计（建模）

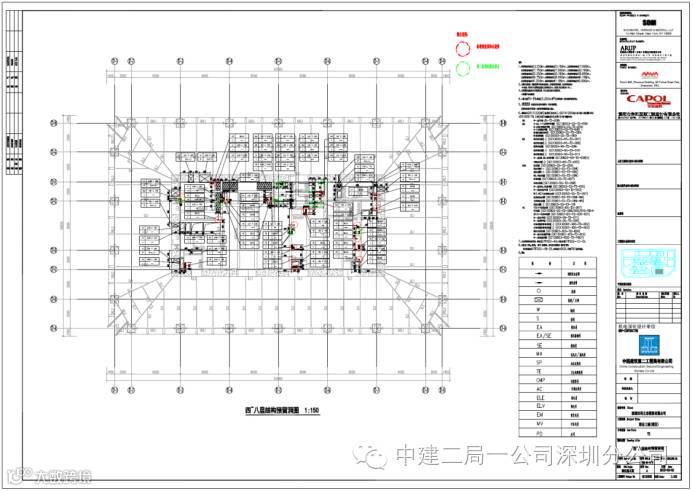

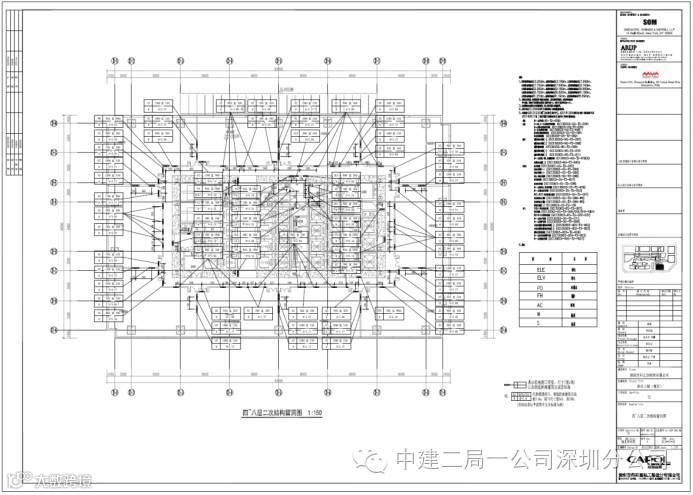

结构留洞图 ：结构留洞图在BIM模型优化完毕后出图，替换原有的设计蓝图，更正了原设计图纸中的少留、漏留、错留现象，大大提高留洞的精确度，避免后期安装过程中的结构开洞现象，节约了工程成本，提高了工程质量。
砌体墙留洞图 ：砌体墙留洞图在BIM模型优化完毕后出图，出图后下发施工班组，墙体砌筑和墙体留洞一次成型，减少后期安装过程中的砌体墙开洞现象，节约了工程成本，提高了工程质量。

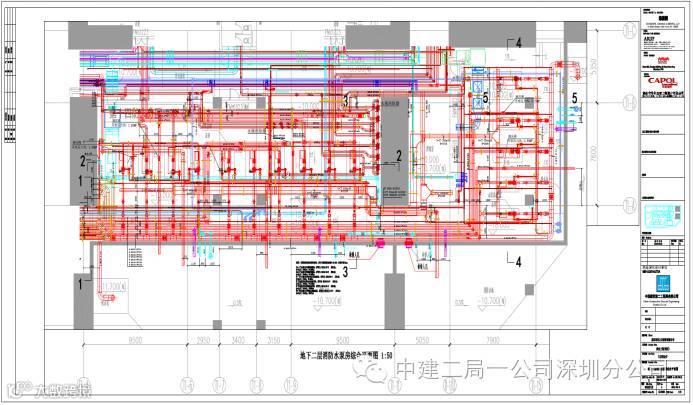

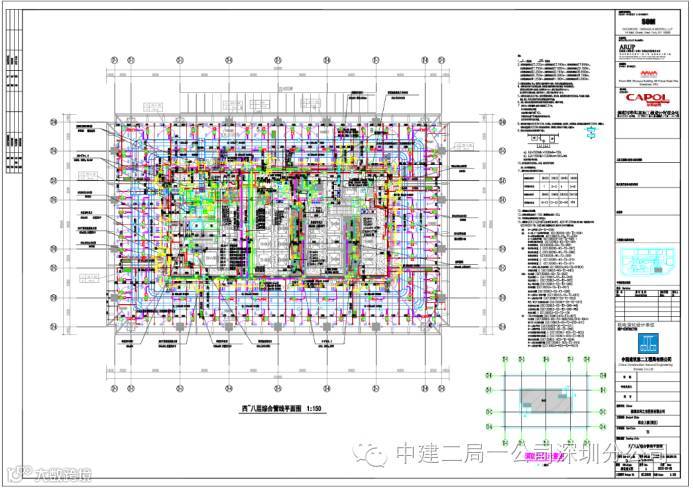

管线综合图 ：管线综合平面图在BIM模型优化完毕后出图，出图后下发机电施工班组，作为现场的施工依据，综合图中反应了机电全专业的信息，图纸中对每条管线及设备均有详细的水平定位信息和标高信息，现场只需严格按图施工即可，不会出现专业间的管线打架碰撞问题。使现场各专业平行施工得以实现。

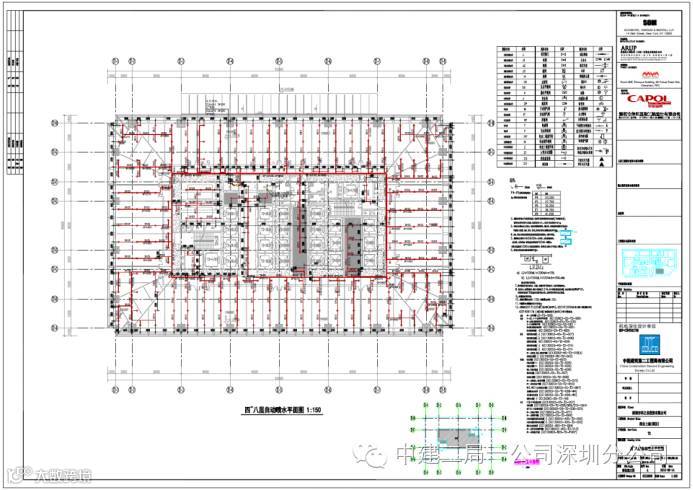

单专业平面图 ：单专业平面图在管线综合平面图审核通过后出图，出图后报业主、顾问、设计审批，作为最终的商务结算依据。

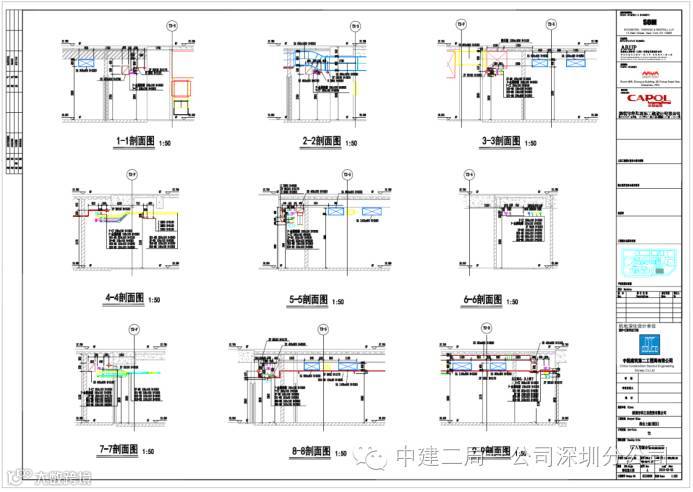

剖面图 : 剖面图在管线综合平面图审核通过后出图，对于管线复杂区域，起到辅助现场施工的作用。

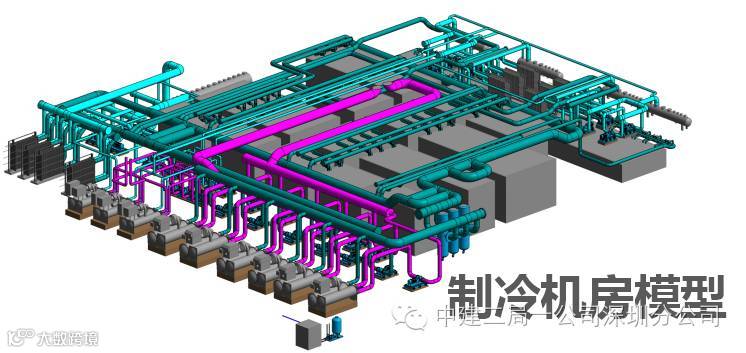

机房图 : 将机房布置根据设备的实际尺寸参数重新进行优化布置，提升设备房安装质量。

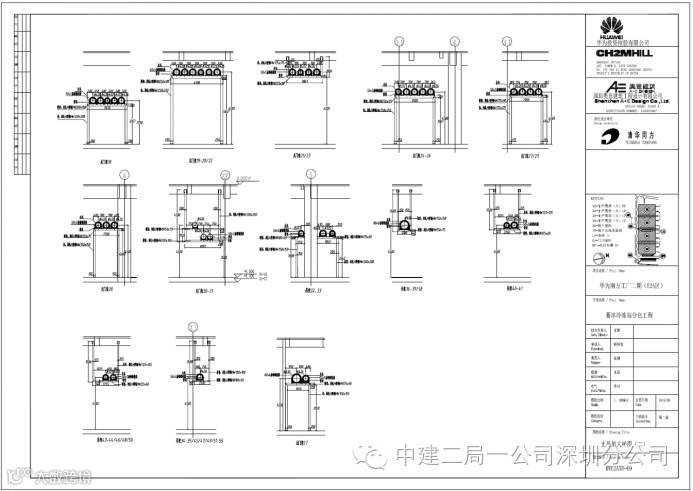

支吊架大样图 : 支吊架大样图主要对综合支吊架和大型支吊架进行出图，图纸中包含支吊架的具体做法大样及支吊架的承重信息，为管道系统安全运行提供保障。

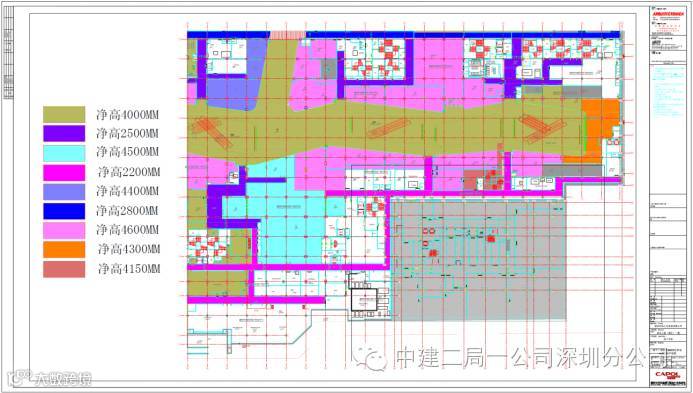

净高图 : 对业主所提供的净空图作反馈，让业主清晰的了解每个功能区域所能达到的具体净空高度，为业主招商及运维决策提供依据。

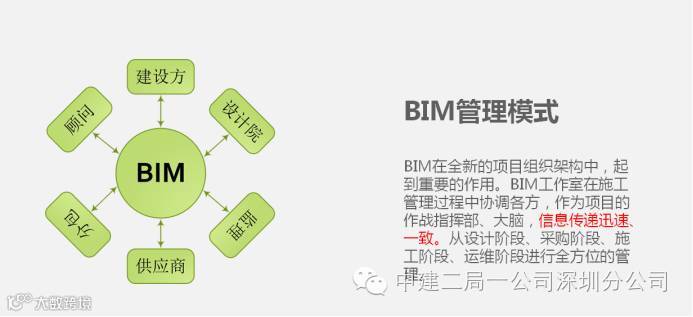

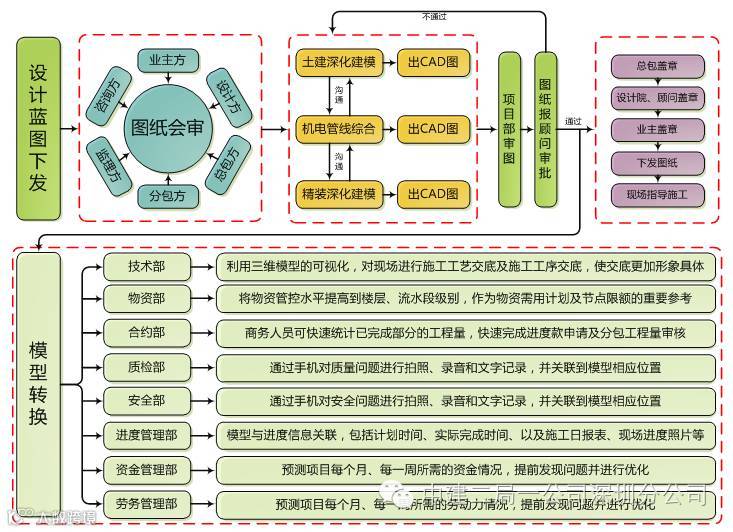

——BIM管理模式优化传统管理模式
——BIM5D应用
Revit模型导入BIM5D进行施工模拟、现场质量管理、安全管理，通过手机现场拍照上传问题，PC端协调解决，IE端领导审批，大大提高了沟通的效率，直观、快速的解决现场问题。

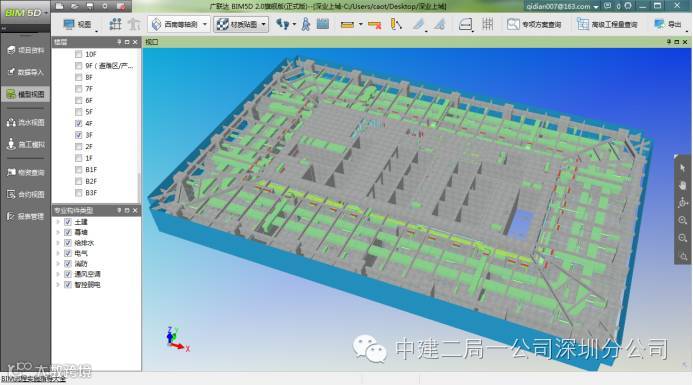

Revit模型导入BIM5D软件

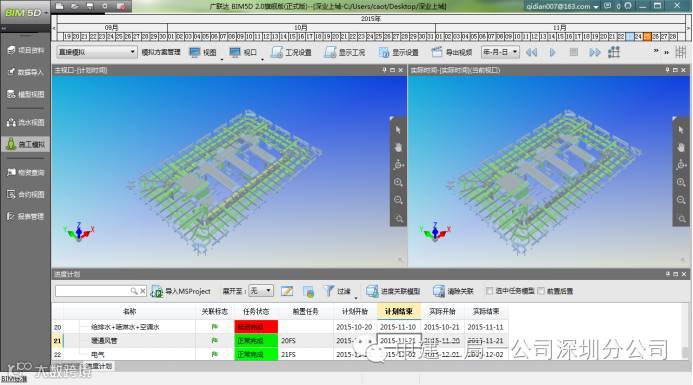

利用BIM5D对施工现场实际进度与计划进度做对比
现场发现质量安全问题，通过手机现场拍照上传记录问题
利用BIM5D进行成本分析

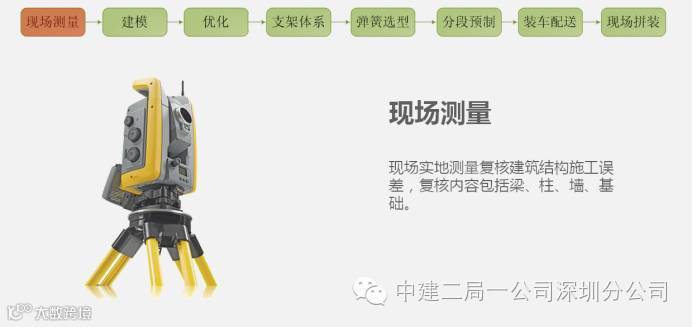

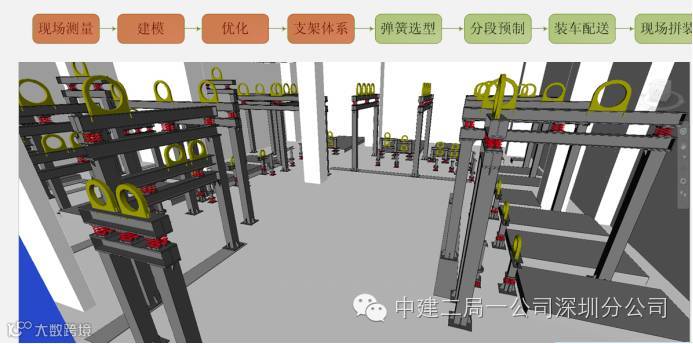

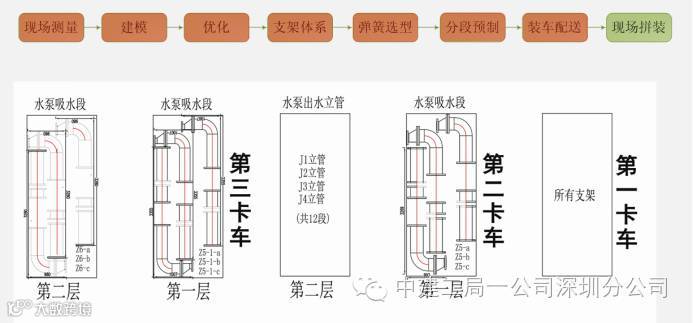

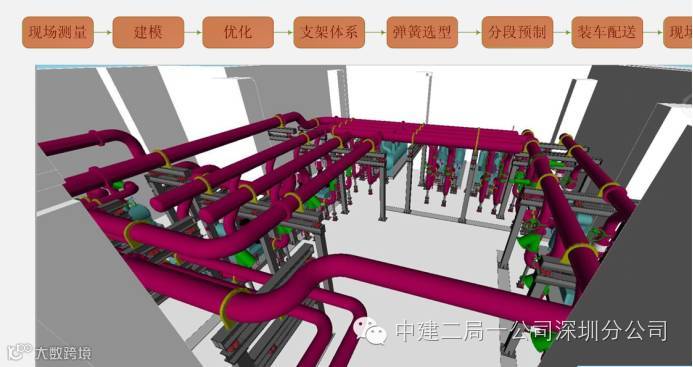

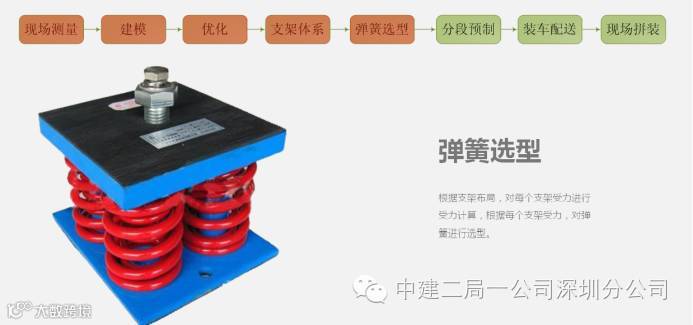

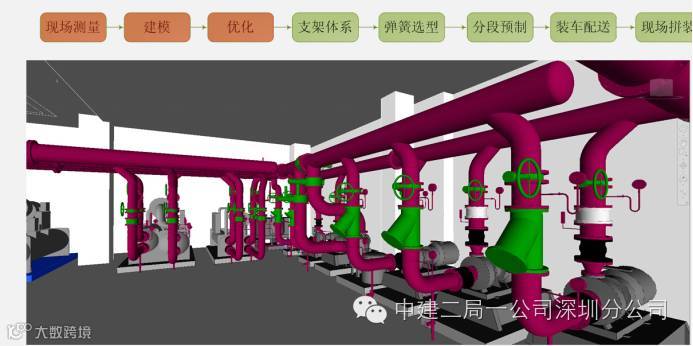

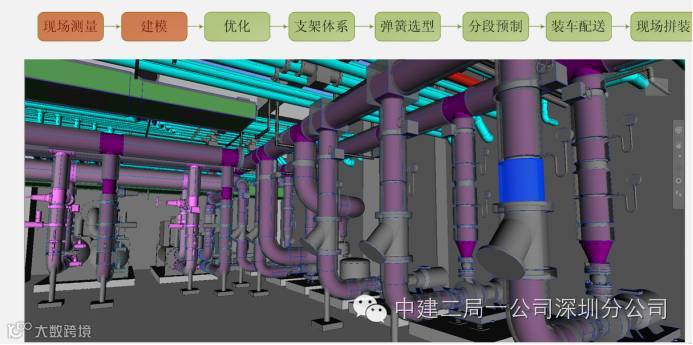

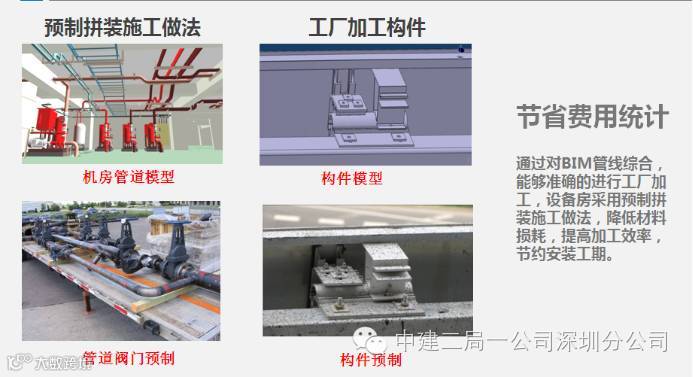

——预制拼装（流程）

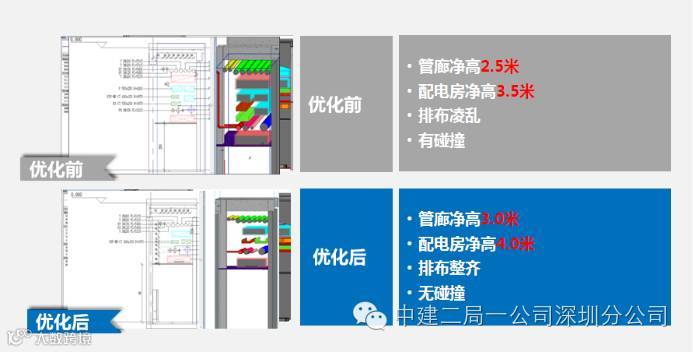

——提高净空

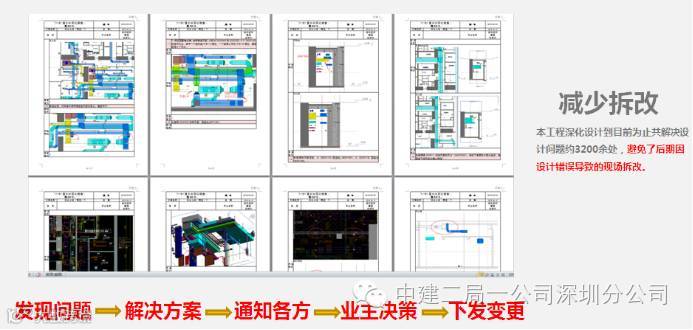

——减少拆改

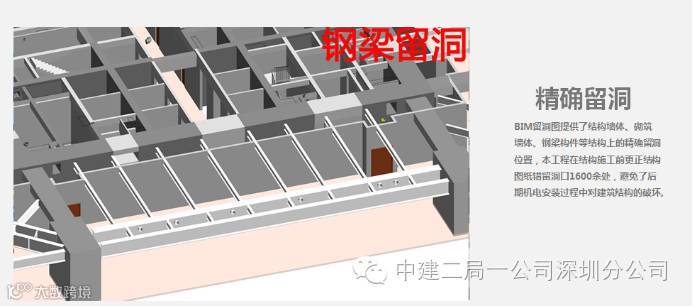

——精确留洞

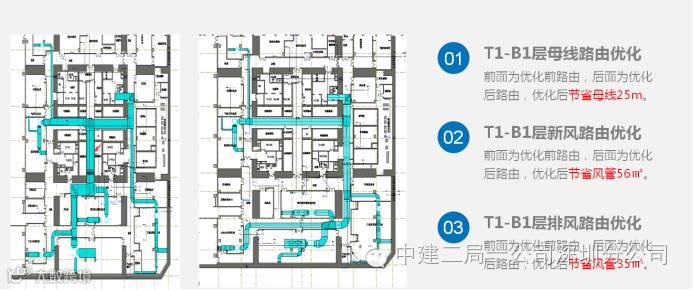

——优化系统
——经济效益分析

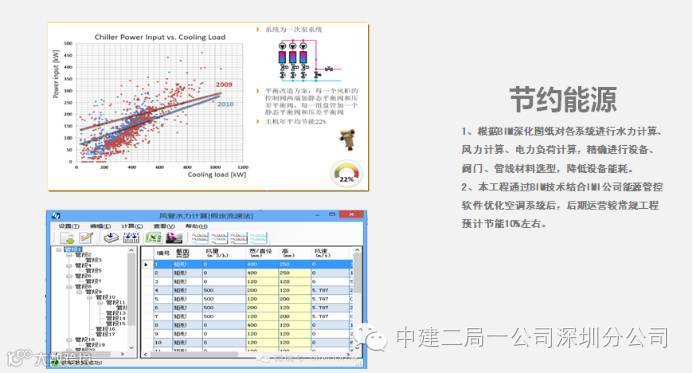

——节约能源

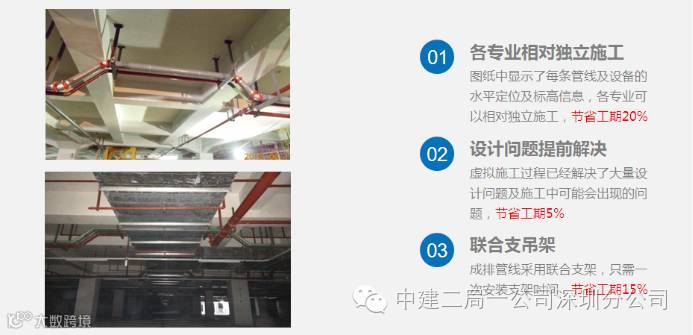

——采用综合支吊架节约工期

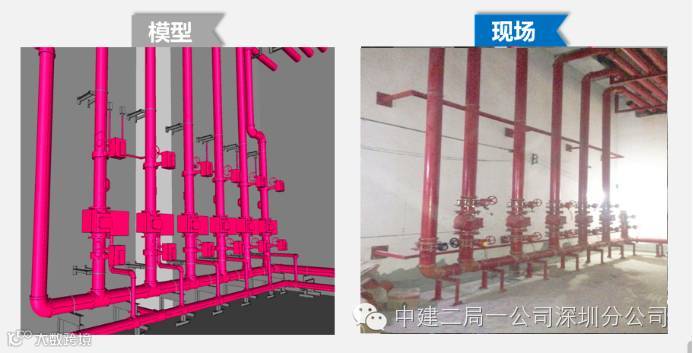

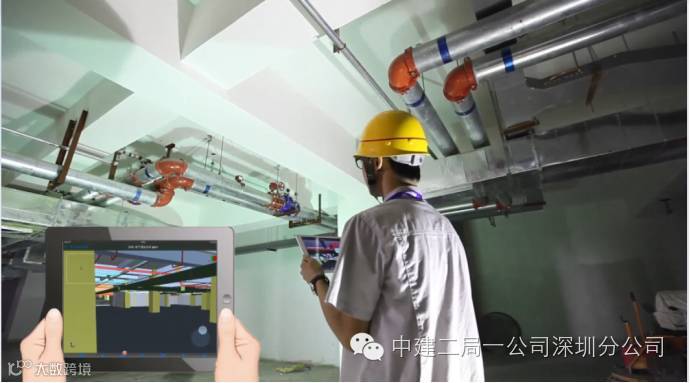

——提高现场安装质量
在中建二局一公司深圳分公司的工地上，以深业上城机电总承包项目为代表的工地，BIM技术应用已深入人心，分公司将在科技创新之路上不断前行!
