近日
伴随着500吨履带吊车
将最后一榀桁架缓缓吊起并完成焊接
一朵由18瓣“钢铁花瓣”组成的
“体坛莲花”迎来绽放
标志着由河南分公司承建的
许昌体育会展中心项目
主体钢结构工程顺利合拢

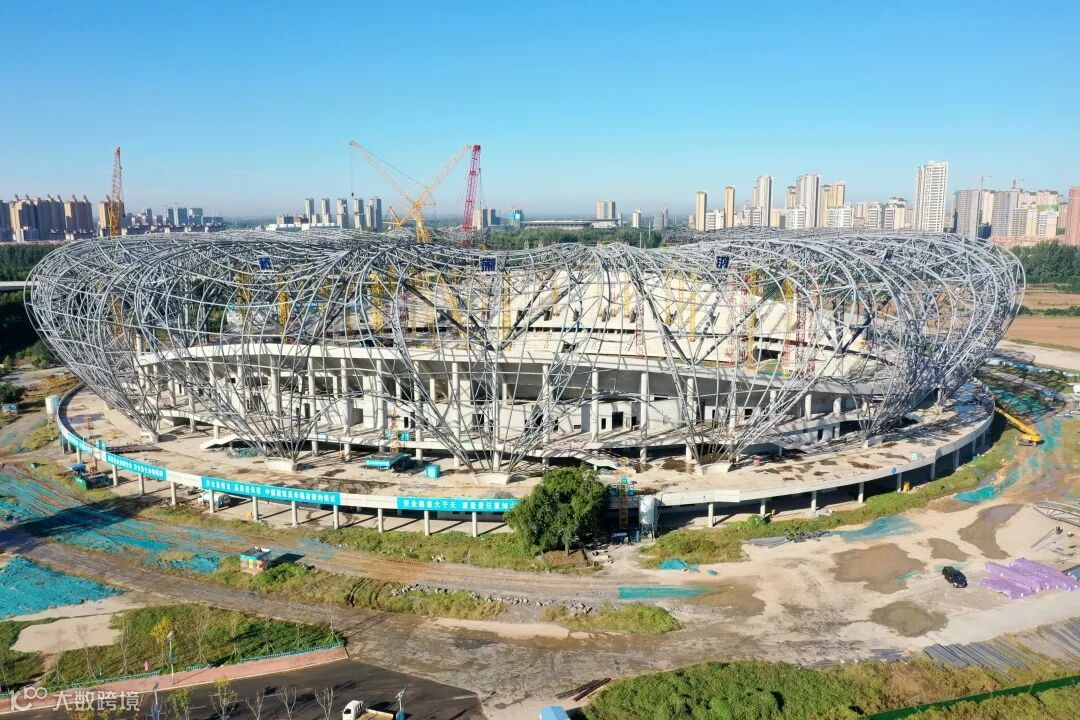

许昌体育会展中心项目
总建筑面积50011.32㎡
共有3层，包含座席32398座
是我局在河南省承接的座位量最大的场馆类项目
其主体钢结构罩棚为18个桁架单元
犹如一朵盛开的莲花
整体造型新颖别致、美观大气
寓意着莲城许昌美好的未来
作为许昌新地标、城市新名片
该项目填补了许昌市无大型比赛场所的空白
建成后将成为许昌市
乃至中原城市群奥林匹克运动
及奥林匹克文化展示的综合体和集聚区
能够承办国家单项赛事和省级综合性运动会
对于完善城市功能、提升城市内涵
丰富群众体育文化生活、提高群众幸福感
具有深远影响
项目钢结构罩棚18个“花瓣”看起来好看，施工起来却令项目团队犯了难。屋面管桁架高度47.998米，最大悬挑37.6米，如何大跨度高空拼装成为施工重难点。

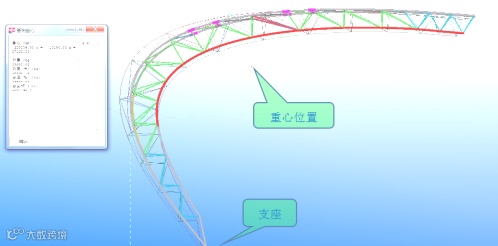

项目技术团队通过反复推演，采用有限元软件MIDAS/Gen2020建立三维模型，计算单榀桁架重心位置，准确模拟预测施工过程中钢结构的应力与变形情况，确定钢结构桁架的吊点位置。

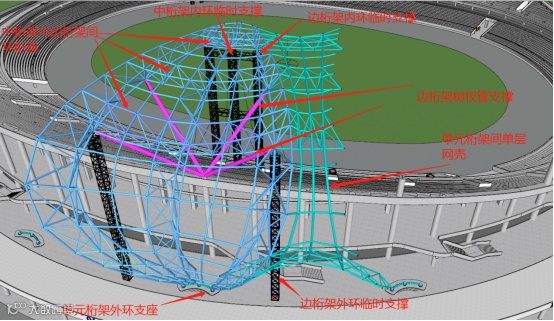

同时，选用匹配大型吊装设备，主吊用于桁架的脱模、转体、就位，辅吊配合主吊转体，并对吊装过程进行模拟分析，通过BIM演示等将钢结构施工的“疑难杂症”提前显现出来，确保吊装过程中桁架的变形最小且符合设计要求，成功解决了施工技术重难点问题。

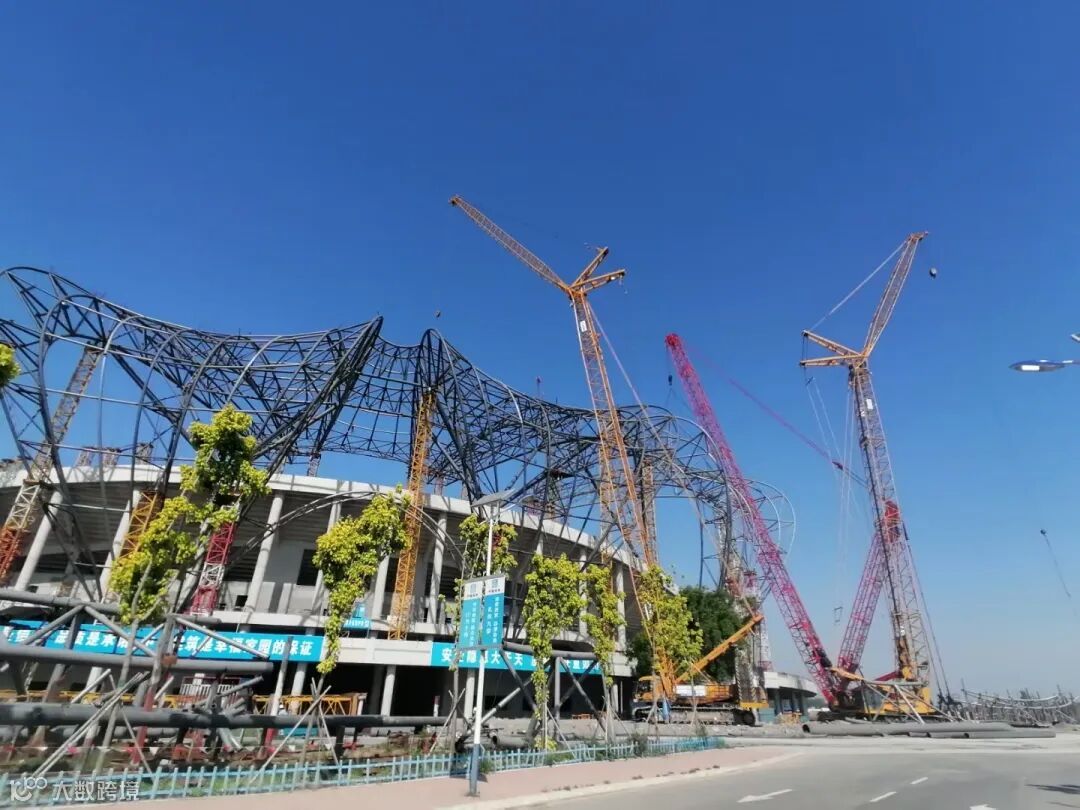

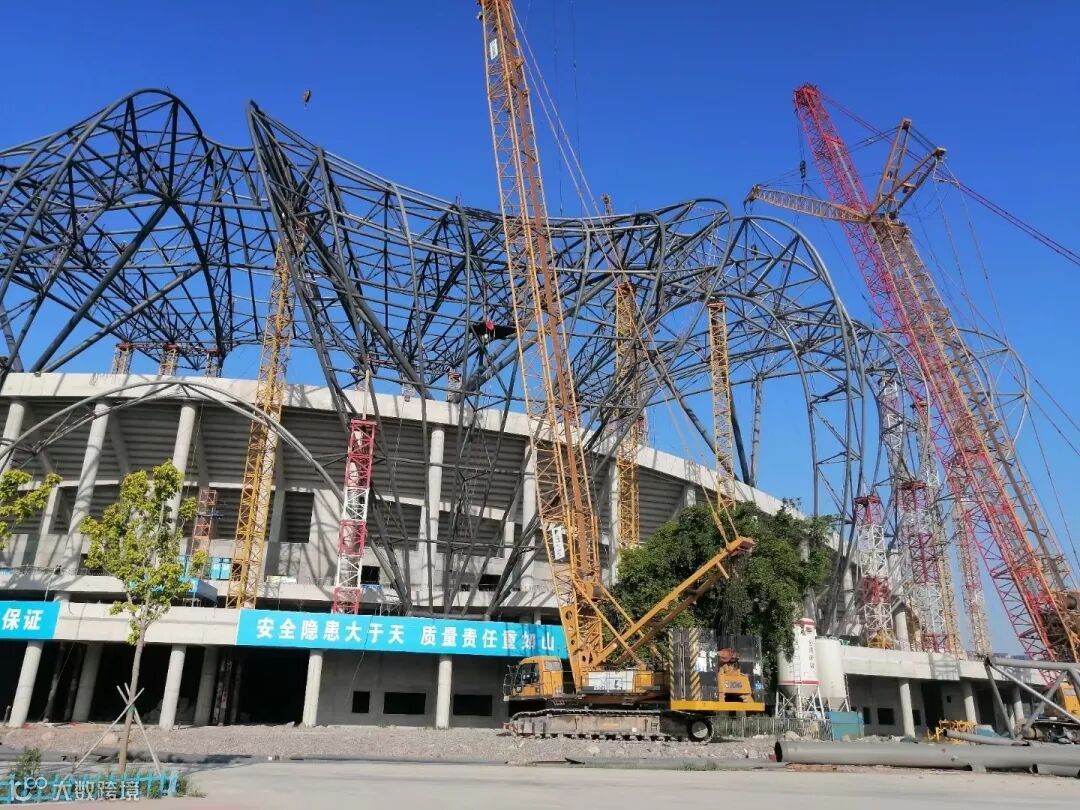

桁架吊装
项目主体为空间结构，各点标高不一，且网壳结构为空间类椭圆形曲面造型，工程面积大，施工作业面广。无论是钢结构现场吊装定位、焊接施工、漆料涂刷、屋面工程施工等均处于高空状态，结构最高处约达48米，对高空操作人员的安全作业提出了很高要求。

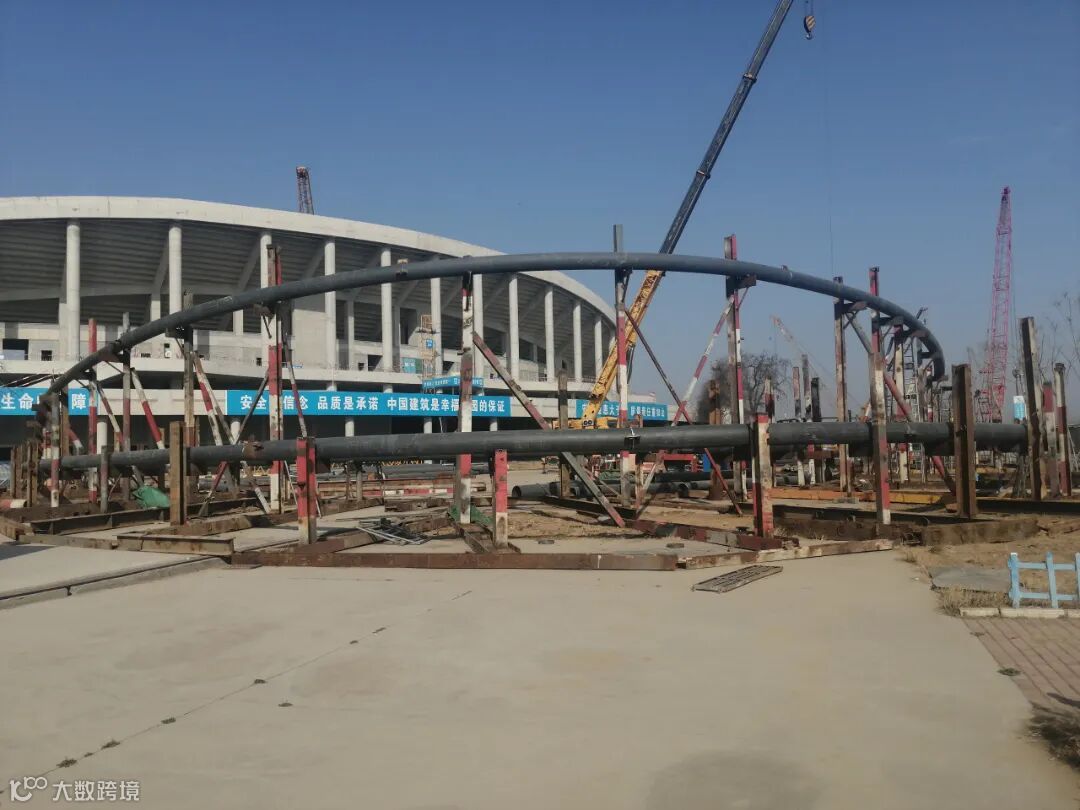

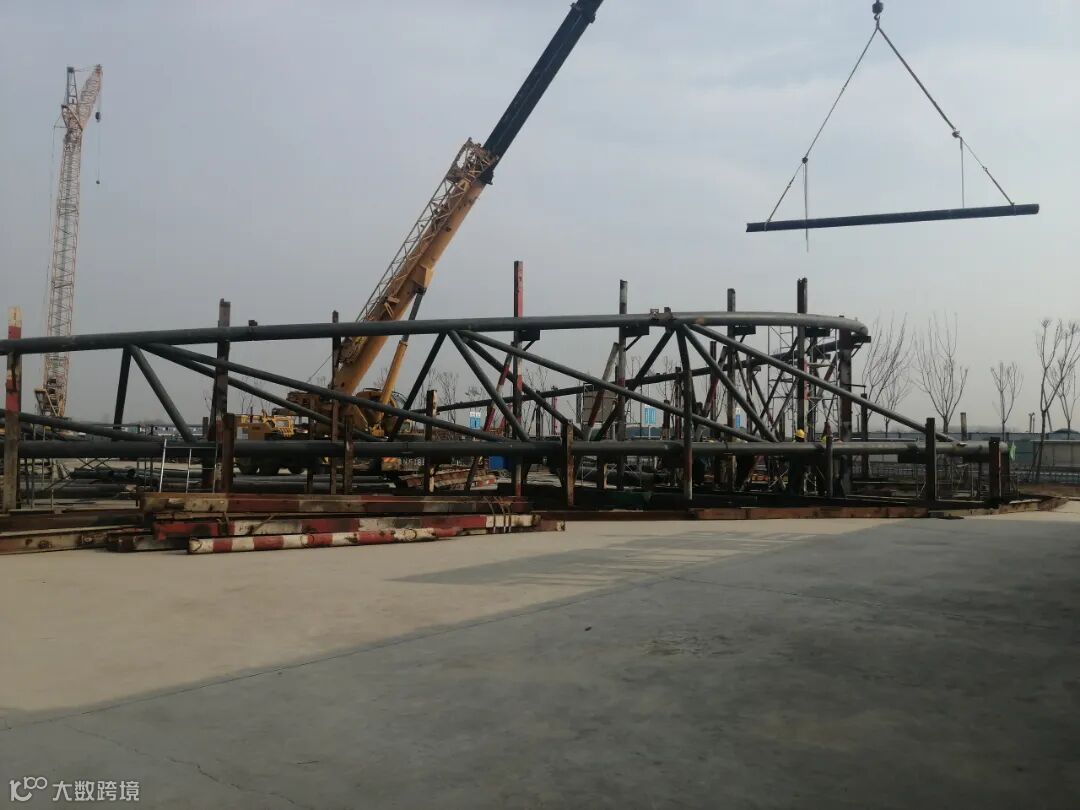

地面拼装作业

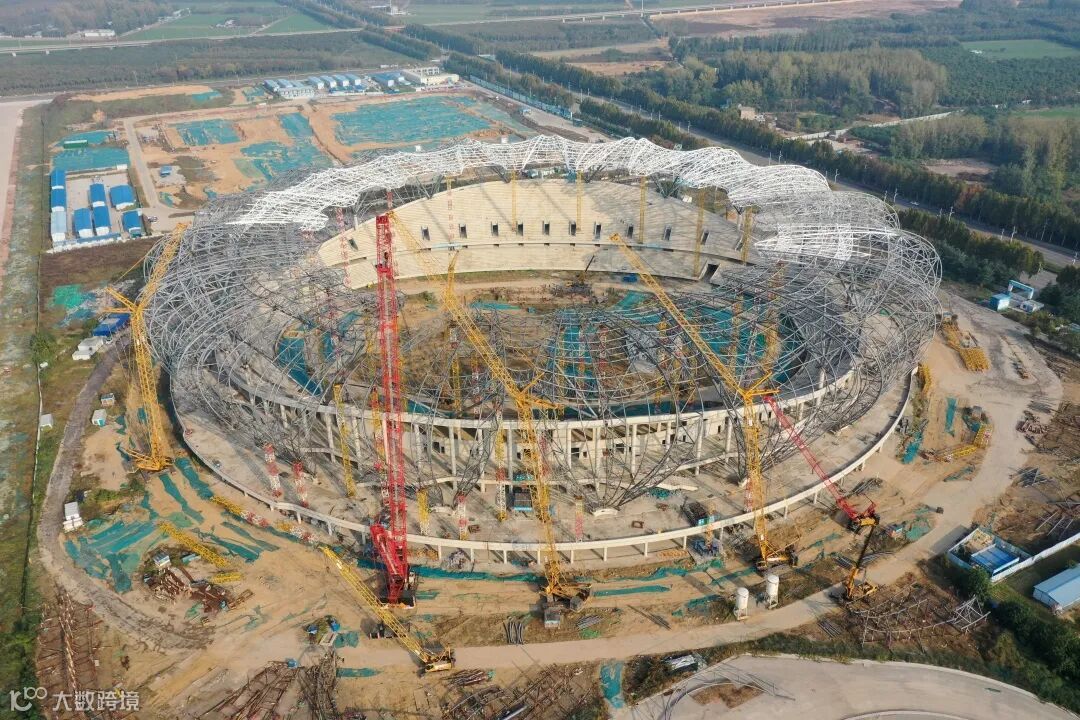

项目团队在充分考量国内外大型体育场馆施工方案后，决定采用“地面拼装+单元吊装+高空对接”的方式进行施工，吊装单元共计54榀。
高空对接
这样的施工方式相当于把钢结构主体拆分为大小不同的“积木”，经过地面焊接拼装后运用大型履带吊将模块吊装就位，由专业工人进行焊接固定，且焊接地面均覆盖一层石棉布，外用密目安全网封闭，以防焊渣飞溅及落物伤人。

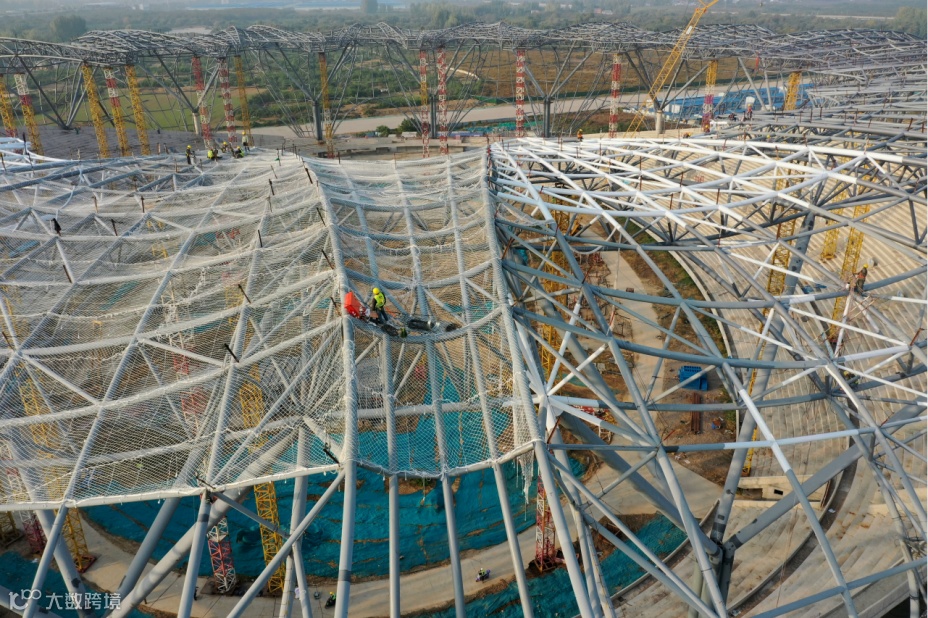

高空刷漆作业

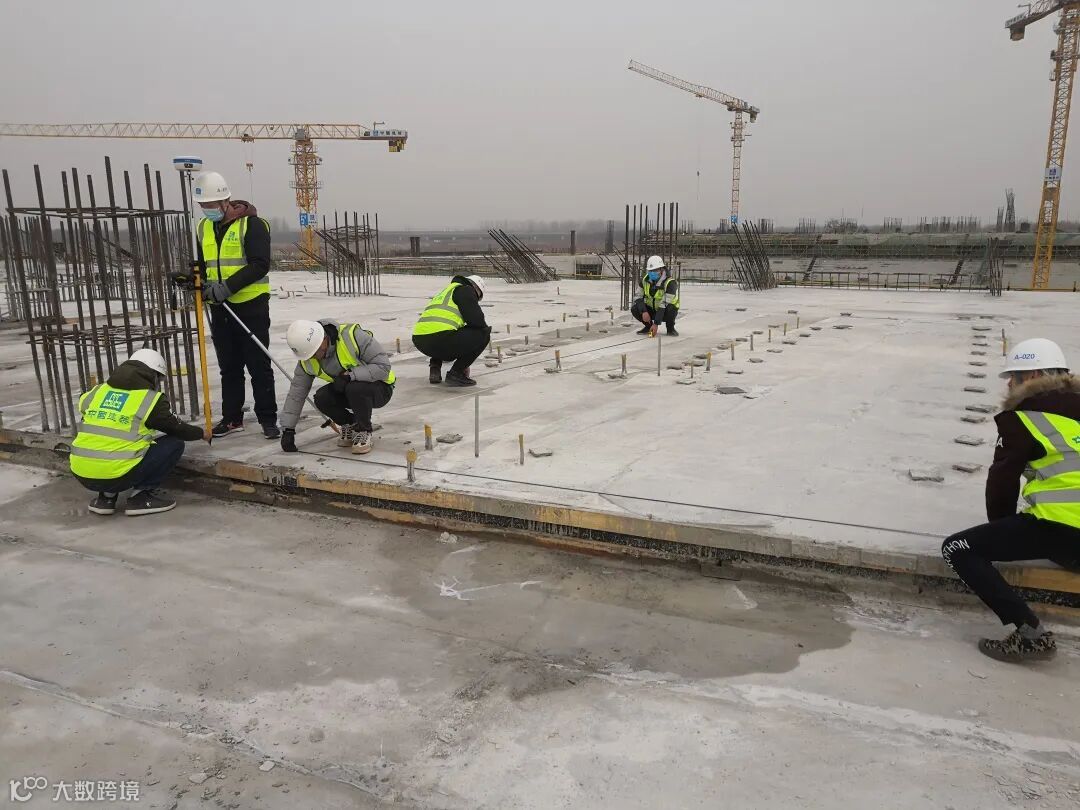

由于造型独特，项目主体梁90%为弧形梁。传统的点放样法，放线速度慢、耗时长、成型效果差。通过现场调查分析，项目团队将坐标放样法改进为矢高法，将传统的“点放样”改为“线放样”。
最终将原单跨弧形梁放样时间由需4人8小时完成，压缩至3人1小时完成，大大提高了项目施工效率，保障了施工进度。
