日前，由中国建筑业协会主办的第八届建设工程BIM大赛顺利落下帷幕，公司成果《BIM技术在许昌体育会展中心项目体育场馆工程施工中的综合应用》获评三类成果。
许昌体育会展中心项目作为许昌新地标、城市新名片，建成后将成为一座集演出会展、体育健身、市民社交与奥林匹克文化交流等四大中心于一体的城市体育文化综合体。

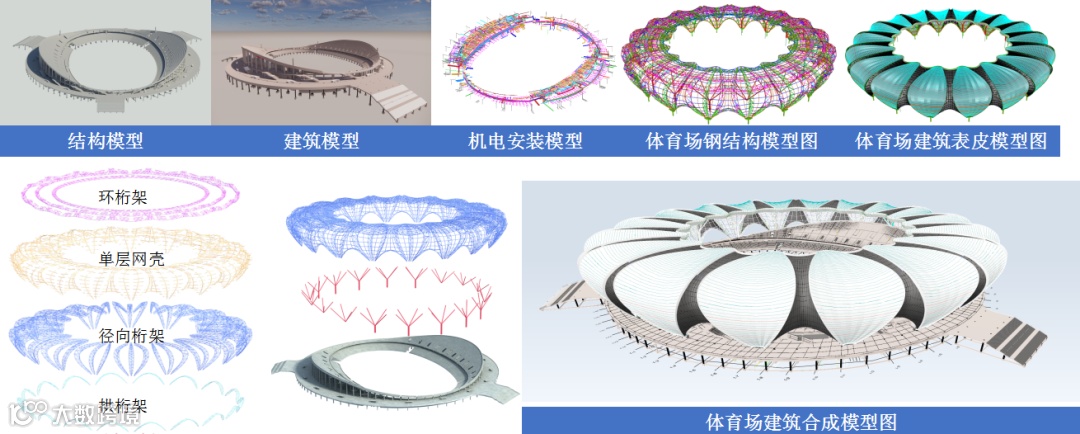

项目莲花造型为超长超宽环形结构，存在较大的技术挑战，例如各层圆弧量精准定位要求高，测量工作复杂；管桁架分段众多，空间对接精度要求高，累计误差控制难度大；机电安装结构复杂、管线繁多，公共走廊位置空间狭小等。为了解决以上问题，项目技术团队建立了一套包含结构、建筑、机电、钢结构、幕墙等多专业，精度为LOD400的BIM施工模型，实现对建筑环境的全生命周期管理。
基于BIM的超长弧形结构施工
该应用有效解决了传统施工方法在弧形结构点位精确度、模板周转率和成本控制上的难题。通过BIM建模，提前进行点位放样和模板切割，利用GPS进行现场放样，在大幅提升施工效率和质量的同时，还降低了成本和碳排放量。

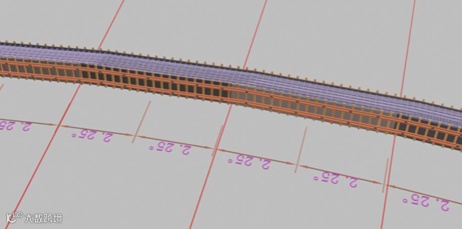

Δ矢高放样
Δ弧形结构成型效果

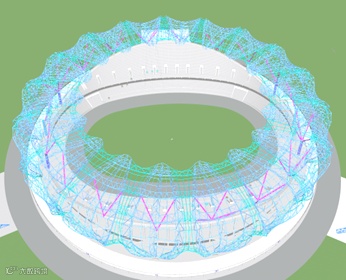

桁架吊装分析
项目技术团队利用Revit、SAP2000等软件进行仿真模拟，以确定钢结构桁架吊装提升过程中各结构的位置关系、施工工序、连接节点，并对提升前后的结构变形情况进行可靠性验算。

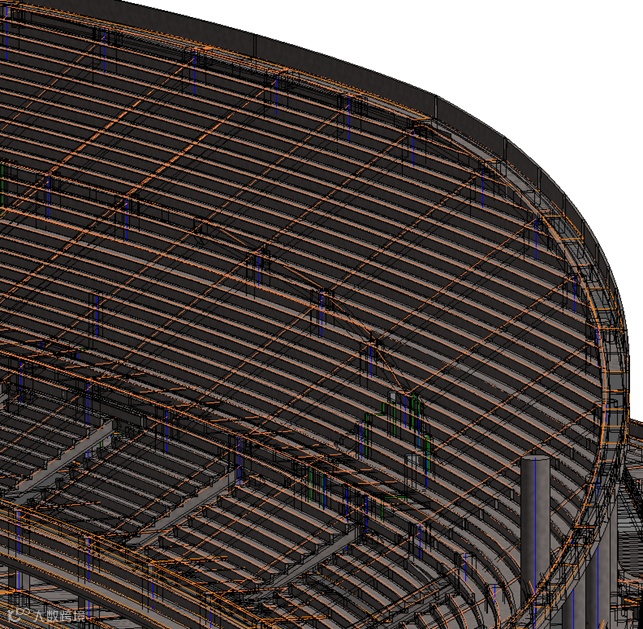

Δ卸载模型

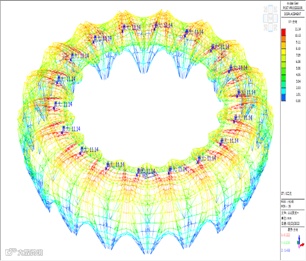

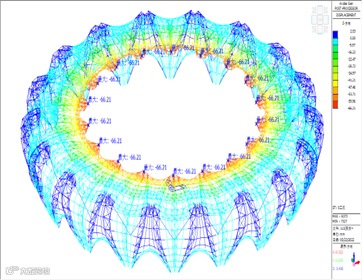

Δ卸载受力分析

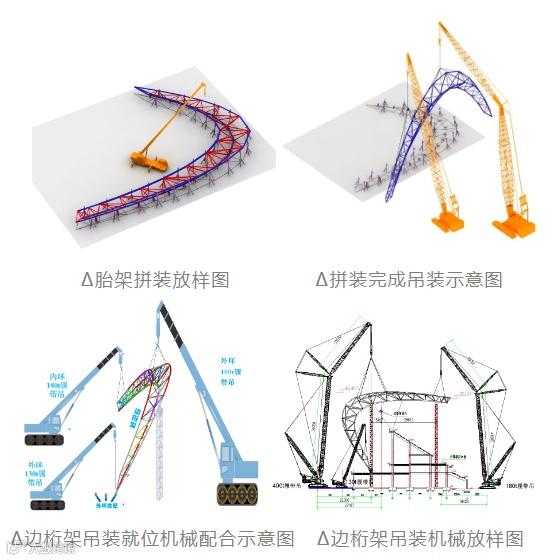

跨外整体吊装技术
项目技术团队通过对施工阶段的结构进行受力分析和性能计算，采用每单榀径向主桁架整体吊装，单榀设置“内-外”两道临时支撑体系的施工技术，解决场地狭小的问题。通过优化施工方案，使桁架装配的大部分工作可在地面完成，拼装、焊接、测量校正、上漆等工序在同一胎架上重复进行即可，提高了安装质效，改善了施工操作条件，提升了施工安全性。

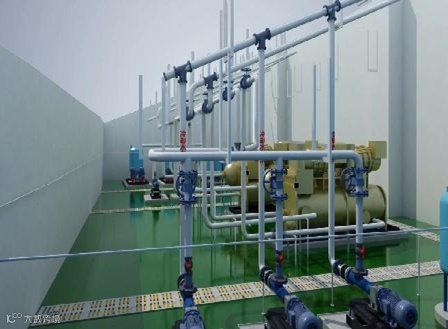

机电工程施工管理

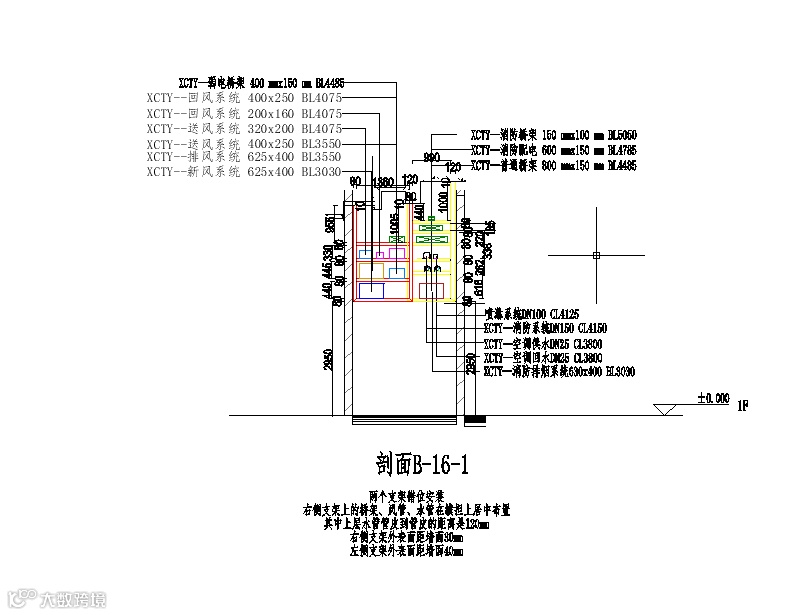

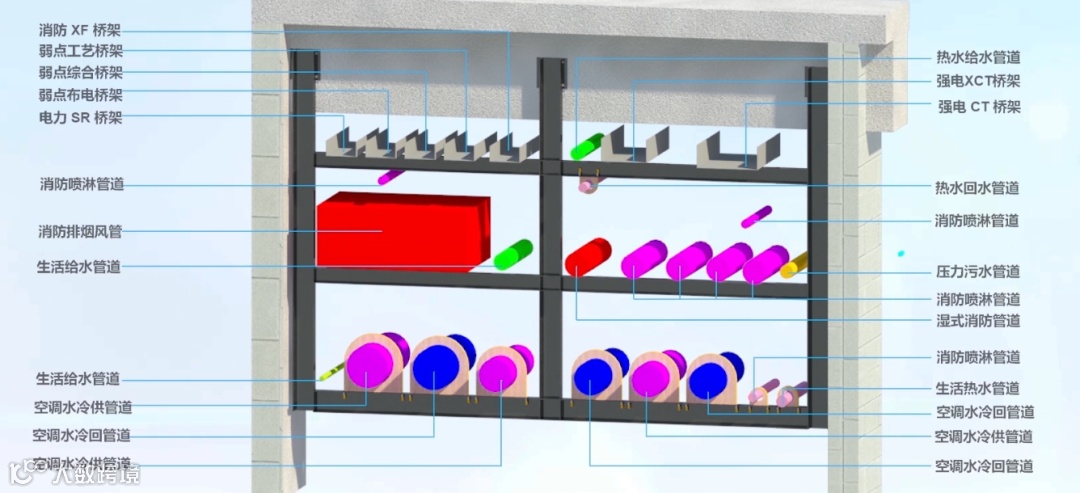

项目公共走廊位置空间狭小，仅有1.7米宽，其中斜看台下结构梁占据较大空间。项目团队利用BIM技术，在施工前期进行管线综合深化设计、净高分析、预留洞口深化，发现图纸错误557处，二次深化63处，制作净高图41张、预控孔洞施工图24张，提升了工程质量，降低了返工风险，提高了施工效率。
得益于项目团队扎根施工一线，深入钻研制约施工的技术难题，截至目前，许昌体育会展中心项目已获得第八届建设工程BIM大赛三等成果、第四届智建杯智慧建造创新大奖赛施工组银奖、第七届建设工程“中原杯”BIM技术应用大赛综合一等奖等5项省部级以上科技创新成果。
下一步，项目部将深入贯彻新发展理念，牢牢把握数字化与智能化融合发展的历史机遇，在智能建造与数字化应用等领域持续深耕，为企业高质量发展注入强劲的创新动能。
