近日，由枣庄市自然资源和规划局组织的“枣庄城市地质调查项目”成果顺利通过山东省国土空间生态修复中心、山东省地质调查院、山东省地质科学研究院专家的联合验收。
我司在“枣庄市城市地质调查项目”中承担中心城区三维地质结构模型、工程地质结构模型、水文地质结构模型、采空区模型的构建工作以及三维模型地上地下一体化拼接工作，建设了枣庄市城市地质调查数据库，实现了城市地上地下多源、多维、多尺度、多主题空间与属性数据的一体化管理，城市地质地表与地下一体三维可视化建模与分析。
模型构建

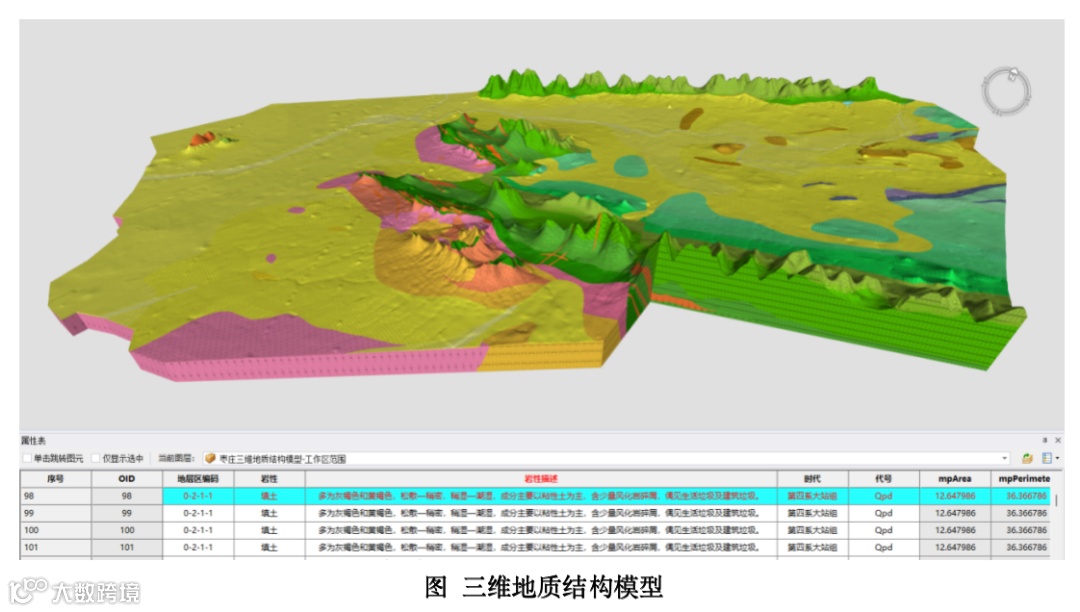

本次三维建模项目在2000国家大地坐标系、1985高程系的基础上，采用人机交互建模的方式构建了数字高程模型数据精度为5m，深度100m，工作区面积372km²的三维地质结构模型。按照《山东省城市地质调查技术要求（试运行）》的相关标准，将地层划分为32个组，共74个地层。

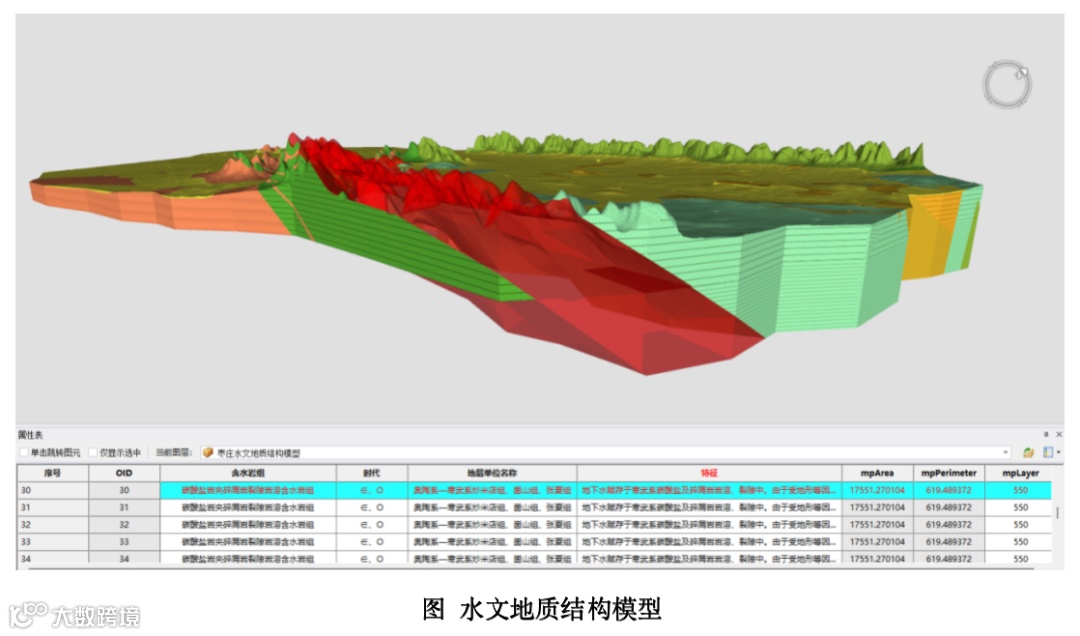

在三维地质结构模型的基础上，根据厚度标准与交叉钻孔的真实情况将钻孔数据下推至标高-350米，将地层划分为7个含水岩组，按照单井涌水量的差异进一步划分为水文地质结构模型。
工程地质结构模型同样以三维地质结构模型为基础，根据工程地质特征划分了8个工程地质类型，合并后分别赋予其工程地质特征属性。

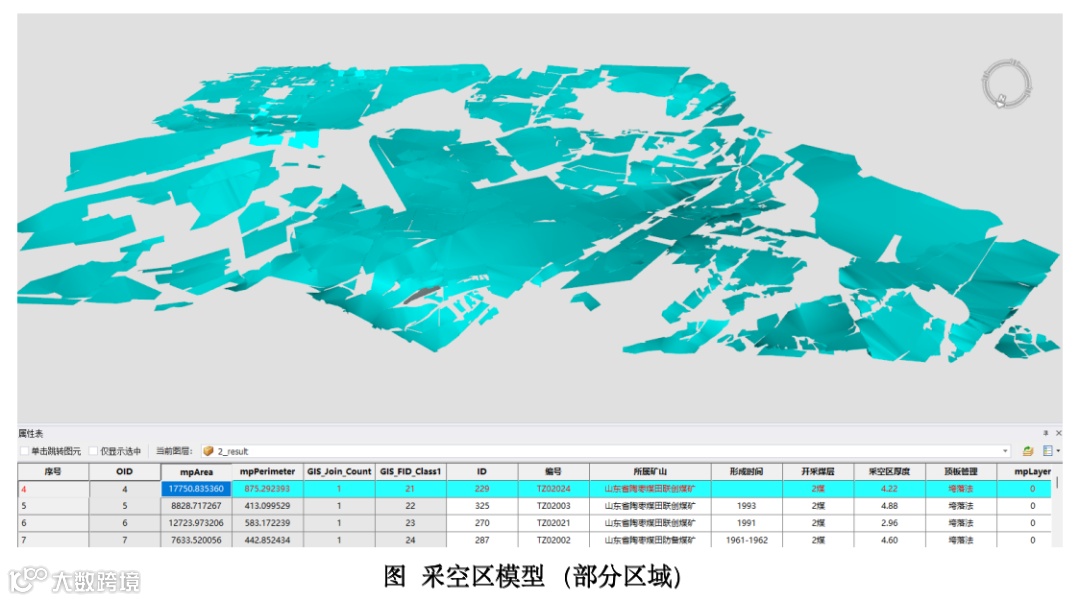

采空区模型首先根据等高线数据生成dem数据约束模型的底板，将煤层区数据进行统一编号和区拓扑检查，修改无误后通过dem数据、煤层区数据及采空区的厚度进行构建。本次采空区建模工作以安阳采空区作为测试数据，确定技术路线后共完成了甘霖、井亭、山家林、陶庄四个采空区模型的建设。
地上地下一体化

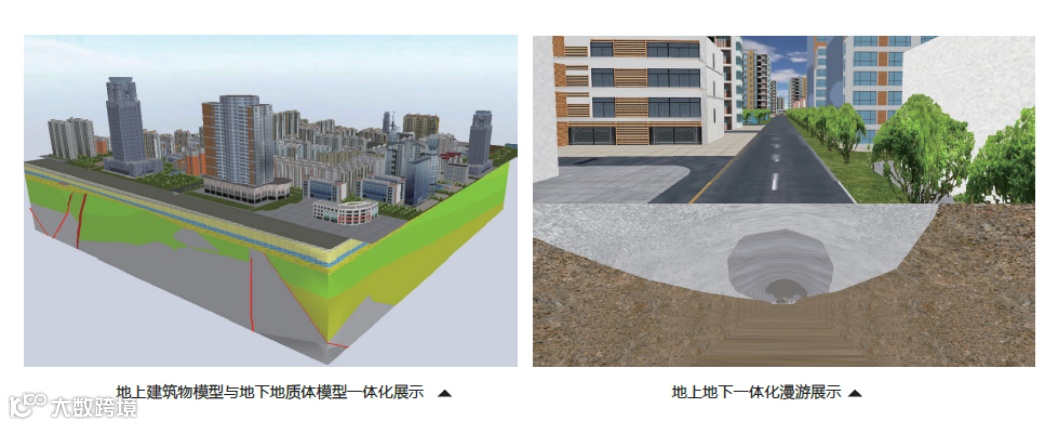

不同于地上信息的可见性，地下信息的获取需要依靠地质调查手段，基于各类地质调查手段采集的地质数据构建的三维地质结构模型是表达地质结构和地质现象的重要工具。随着三维地质建模技术的不断发展，三维地质模型的构建趋于精细化，在此基础上，将三维倾斜摄影模型、数字高程模型、遥感影像及三维地质结构模型等进行集成展示，实现对地上地下数据一体化管理与可视化。
本次枣庄市城市地质三维地质建模及数据库建设工作为城市规划、地下空间开发利用、重大基础设施建设提供三维地质模型数据，使地质人员跳出了传统二维推测的局限，实现了地下不可见区域地质信息的可视化表达，服务城市建设和运行管理。
征途漫漫，惟有奋斗。中安数码将持续发挥自身在地理信息产业自主核心技术优势，重点打造透明城市地下空间信息底座，聚焦地质数据的采集传输、存储加工、评价应用、共享服务等智慧化应用，开展城市地下空间利用现状、开发条件、生态环境、安全隐患等监测评价工作，为城市绿色可持续高质量发展提供决策支撑。
