为了寻求一种既便于专业人员在图上作业，又能让非专业人员易于读图的影像地质图，利用数字高程模型( DEM) 生成正立体视觉效果的人工光源图像; 通过光谱保真融合处理，将人工光源图像与地质图进行数据融合，研制成一种新的地质图件—视立体地图。
制作流程
人工光源图像技术，是人为设定太阳光源的位置———太阳方位角φ 和太阳高度角θ，计算地形起伏变化引起的地面太阳光谱照度变化，从而模拟出虽不具有地面光谱信息但带有阴影的地表图像。通过改变太阳方位角，例如反太阳方位角，可以生成具有正立体效果的模拟人工光源图像。
2、图幅校正
地质图是一种地图投影方式的地理图件，本身应该具有地理信息。但由于在地质图制作过程中，将数字地质图投影到工程图纸上，经过图面整饰，许多地理信息被丢失。通过在地质图上选取地面控制点，对地质图重新进行影像校正 。
3、图像融合
将人工光源图像当作高分辨率图像，把地质图当作低分辨率图像，对其进行数据融合处理。数据融合可以采用色度空间变换方法，以地质图的色度与饱和度为新的色度与饱和度分量，以人工光源图像的亮度为新的强度分量，进行反色度空间变换，生成不仅有地质图的地质信息，还有直观的地形地貌景观特征和地质单元图例颜色的新图像。使用光谱保真融合方法，可以保证视立体地质图的图斑颜色与原地质图的地质单元图例颜色完全一致。
优点一

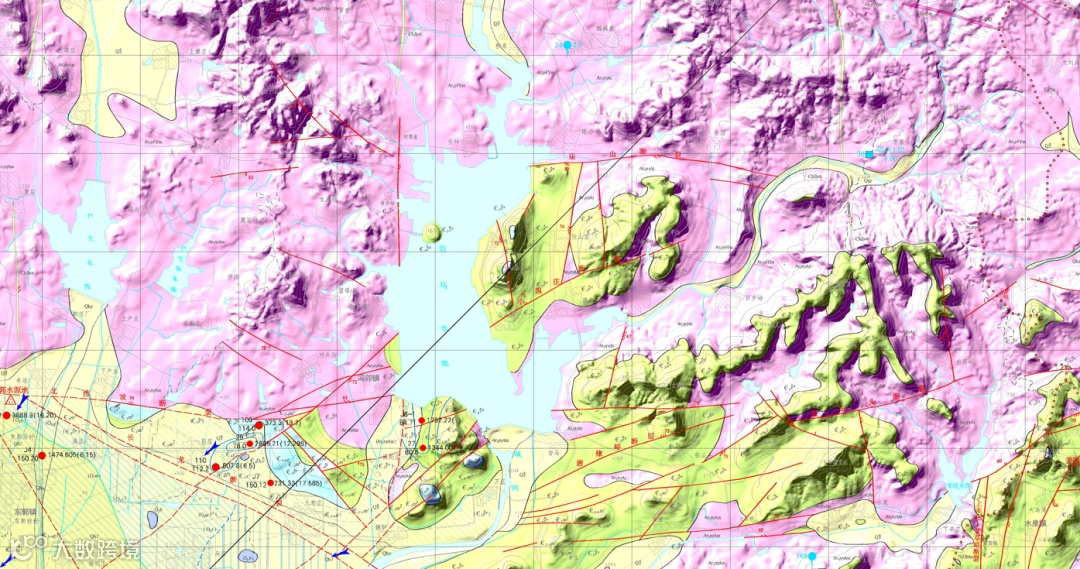

该图是一种具有显著正立体视觉效果的二维地质图，不仅地形变化直观、地质信息的空间特征清晰易读，而且与传统地质图一样可以在图上进行各类作业。
优点二
视立体地质图具有丰富的立体地形地貌信息，有效地将平面地质图内容和地形地貌特征结合在一起，是地质图的一种新的表现形式，可以作为传统地质图件的一种补充。
优点三
视立体地质图保留了地理编码信息，在通用图像处理软件支持下，可以确定图上任意位置的地理坐标，便于野外地质调查、地理定位及图面测量等工作，具有很高的实用价值。
