有时候为了增加可调比，两个调节阀的大小会选择不同，例如LVA选择一个小调节阀，LVB选择一个大调节阀。

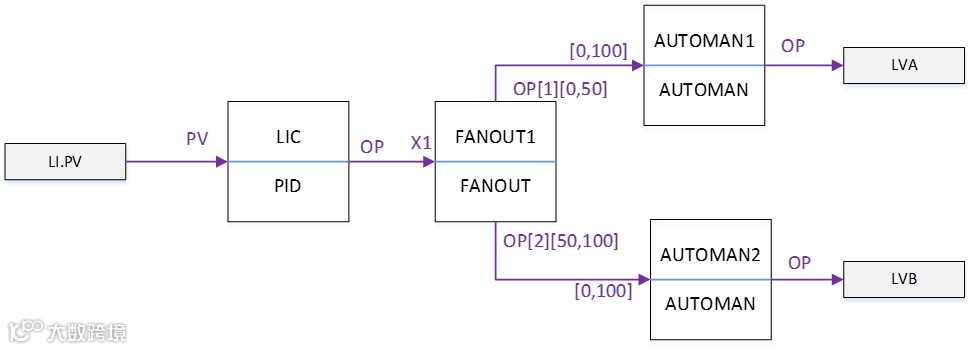

有人看到两个调节手段直接会想到分程控制，大多数情况下选择分程控制没有错。但是如下图所示的分程控制很难实现大阀粗调，小阀精调的目的。

选择大小两个调节阀是为了在有很大流量变化时，始终能保证调节阀的精细调节。考虑到小阀的调节阀范围有限，为了实现大幅度调整就需要用大阀进行粗调和定位。这实际上是有两个调节自由度控制液位，两个自由度如何协调的问题。自由度处理是阀位控制的核心和奥妙所在。

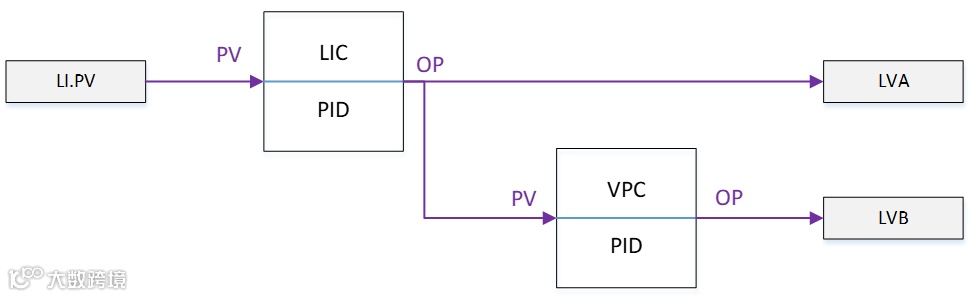

液位控制回路只控制小阀LVA，阀位控制器VPC以液位控制器输出作为PV，当液位控制器输出偏离设定值时，当小流量时液位输出小于50%，则LVB关闭，使用LVA控制液位。当大流量时液位输出大于50%，则LVA全开，使用LVB控制液位。在任何时候都只有一个调节阀用于液位控制，每个阀门的最大流量都不足以控制液位所以要两个阀门同时使用。
液位控制回路能单独投自动，但是流量大幅度波动时LVA调节阀的调节能力有限，所以阀位控制回路投自动后液位控制回路才能实现控制。反过来液位控制回路投自动以后，才能投用阀位控制回路，如果液位控制回路没有投自动阀位控制回路将失效。在实际实际中要考虑两个回路的模式安全保护。阀位控制回路VPC的闭环响应时间要比液位控制回路的闭环响应时间慢很多，推荐VPC的闭环响应时间是液位控制回路闭环响应时间的10倍以上。纯积分控制或者弱比例PI是阀位控制回路VPC的推荐参数。
由于阀位控制能处理自由度，所以基于PID进行协调优化也成为可能。阀位控制方案设计都有多变量控制的思路，这种控制策略值得深入研究。
