反应器是化工生产中常用的典型设备，种类很多。夹套式反应器是一类重要的化工生产设备，由于化学反应器过程伴有许多化学和物理现象以及能量、物料平衡和物料、动量、热量和物质传递等过程，因此夹套反应器操作一般都比较复杂，夹套反应器的自动控制就尤为重要，直接关系到产品的质量、产量和安全生产。
由于反应过程有热效应，因此应该设置相应的热量平衡控制系统。使进入反应器的热量与流出反应器的人了及反应器生成热之间相互平衡。能量平衡控制对化学反应器至关重要，关系到安全生产，也间接保证了化学反应器的产品支路达到生产工艺要求。
图50‑1夹套式反应器温度控制
图 50‑1所示的夹套式反应器中，反应器反应放出的热量，通过夹套冷却水换热移除。从而实现热量平衡。该反应器温度TICA1021C串级冷却水温度TIC1029C，在实际应用中从开车到整定前，主回路和副回路都是一直手动。现场共有9台这样的反应器。反应器温度长期靠操作工手动调节，不仅工作强度大，而且温度控制品质也不好。这是反应器温度控制常见的状态。
副回路由于响应比较迅速投自动的难度不大。反应器温度初始参数为3/0.5/0（P/I/D），考虑到主回路被控对象的特性该参数明显不合理，对主回路参数进行整定优化后，进行了反应器温度控制的投用。反应器温度控制品质见图 50‑2，反应器温度波动幅度明显减少。既减少了操作工的劳动强度又稳定了反应条件，很好的发挥了反应器温度控制的效能，意义非凡。

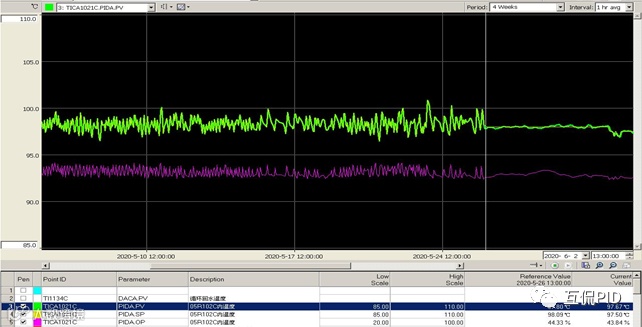

图 50‑2夹套式反应器温度控制品质
