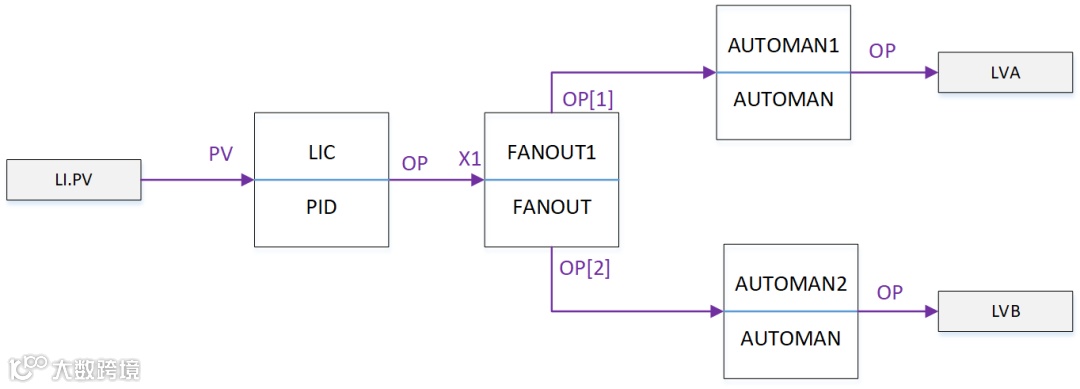

两个调节阀都能够单独的实现液位控制，而且控制精度能满足要求。其实还有另一种控制方案，即如下图所示的用一个控制器调节两个调节阀。
液位控制回路的输出经过输出分配器变成两个输出信号，然后输出到两个调节阀。这两个调节阀都有一个手操器。当两个手操器同时串级时液位控制回路同时使用两个调节阀控制。当一个手操器为串级时液位控制只使用一个手操器进行控制。这种方案允许使用任意一个调节阀或者同时使用两个调节阀进行控制
一个控制器调节两个调节阀的这种方式中，推荐使用标准的手操器。这样操作工可以在DCS画面通过手动和串级模式切换选择使用不同的调节阀，符合操作习惯。
只使用一个调节阀和同时使用两个调节阀对液位的影响肯定有显著的区别。应按两个调节阀同时控制液位进行PID参数整定。当从一个调节阀控制切换到另一个调节阀控制过程中要如果不精心操作切换过程可能有波动。
和控制方案1相比，控制方案2不失灵活性同时更标准。如果有两个液位测量可以在输入端增加选择模块总体架构不变。
如果使用一个大的调节阀由于可调范围不能满足要求，才选择了两个大小相等的调节阀，而且调节的输出会大幅度变化，导致单个调节阀不能满足调节要求控制方案2就不适用了，此时分程控制是一个选择。
