在如图 40‑1所示的甲苯塔中，塔顶产品是甲苯，塔釜是二甲苯等重组分。芳烃分离系统中，塔顶是产品时使用基于物料平衡的温差控制是常见控制策略。本流程中TDIC-221306在实际使用过程中，操作人员根据装置的实际情况更多根据灵敏板温度TI-221303进行调整。实际上在现场投用温差控制时，侧线采出有大幅度的变化而且温度改善并不明显。
按操作人员的习惯，修改为灵敏板温度控制TIC-221303与再沸器蒸汽流量串级。控制策略修改后灵敏板温度控制品质改善明显，见图 40‑2所示。如果一个精馏塔没有一个温度控制在能量或者物料波动时往往需要操作人员的频繁干预。有一个温度控制回路投自动对精馏塔平稳操作非常关键。
精馏塔温度控制策略选择上要实事求是，看起来正确的控制策略在当前实际工况下可能不能正常工作。在工业萘精馏塔中，我们也遇到过塔顶温度控制策略不能奏效的问题。
温度测点是否合理是进行精馏过程温度控制必须要考虑的一个因素。特别是对那些从来没有投用过的精馏塔温度控制回路。
被控对象模型的响应时间与负荷、操纵手段和测点的距离等相关，往往有很明显的多容特性。多容特性是使用微分的主要原因，在温度控制中要使用更大的积分时间和适当的微分作用。

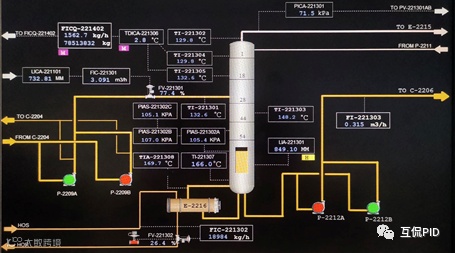

图40‑1甲苯塔工艺流程图

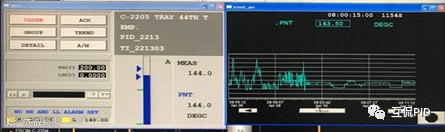

图40‑2甲苯塔灵敏板温度控制品质
