根据前面几期的《两个调节阀如何协调》，我们知道一个过程变量两个调节阀可能的控制方案包括：1）分配控制；2）分程控制；3）阀位控制。其实还有一个分级控制的方案。所谓分级控制其实就是组成两个单回路分别控制两个调节阀。
图 96‑1所示的前系统压力首先使用往后系统去的调节阀进行控制，如果前系统气量太大超过了后系统的处理能力，则可以考虑放空，所以前系统压力采用了两个具有不同设定值的单回路分级控制控制方案。在正常情况下，PC1控制器控制流向下游单元的调节阀，因为压力低于PC2控制器的设定值所以放空阀门完全关闭。如果气体流量变大，通向后系统的阀门就会完全打开。如果气体流量仍然大于流向后系统的最大流量，则压力将增加到PC1的设定值以上。如果大流量保持足够长的一段时间，压力会超过具有更高设定值的控制器PC2的设定值。此时PC2控制器开始增加放空阀门开度以保证安全。
两个回路设定值应保持足够差值，防止两个控制回路耦合振荡。两个控制回路的应该选择不同的期望闭环时间常数，一般常用的PID可以正常整定，异常情况才使用的控制回路要整定的弱一些。另外在实际使用中当压力快速变化时，由于比例作用两个控制器回路输出可以出现PC1的控制器输出还没有完全打开同时PC2的控制器输出已经打开的情况，所以PC2的PID参数需要仔细斟酌。
放空调节阀控制压力只是作为异常状况才触发，这样的控制方案设计使两个控制回路单独整定。如果工艺过程能够接受两个回路设定值偏差可能引起的压力波动，而且绝大多数情况下都只需要PC1控制器工作，分级控制就是一种合理控制方案。大流量保持足够长的一段时间，稍高但是安全的控制器PC2设定值可以充分发挥缓冲效果，从这个角度看分程控制不是合理控制方案。储罐压力分程控制现在为了减少VOCs的排放也有选择分级控制方案的。

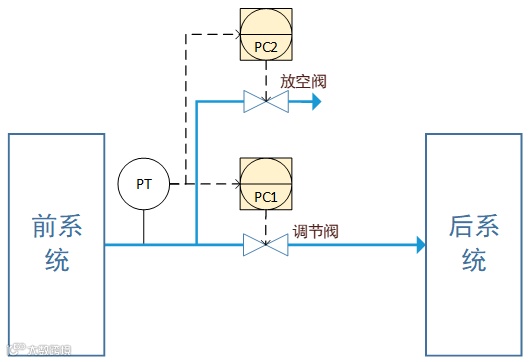

图 96‑1：气相压力控制方案
