下图是现场的一个液位控制回路。控制系统是横河的DCS。首先需要说明横河的DCS的PID参数的单位分别为P(比例带)、I（秒）、D（秒）。

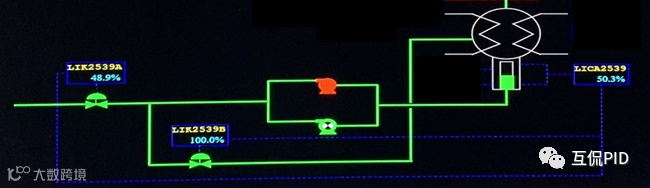

图 14‑1液位控制示意图
控制回路初始参数为150/20/3（P/I/D）。对液位对象而言积分作用太强容易导致振荡。趋势图也能看出：尽管该被控对象干扰很少还是会偶尔出现振荡的现象。

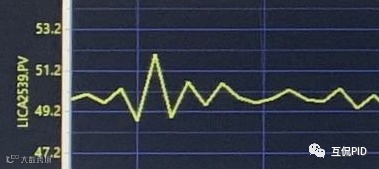

图 14‑2积分作用强是导致液位振荡的主要原因
针对回路特性，建议参数为强比例、弱积分、无微分。首先设置为了80/300/0。设定值变化测试，PV无超调达到设定值。然后逐步设置参数为40/300/0、20/300/0、20/150/0。最终的设定值变化测试仍表现为PV无超调。这个过程有几点启示：
液位对象的PID参数应为强比例、弱积分、无微分；
基于试凑法或经验法的PID参数整定过程中，极力推荐进行设定值变化测试进行验证；
最终参数比初始参数增加了8倍（P4倍，I2倍）。控制回路仍表现为PV无超调，可见初始PID参数太弱了。在实际工业现场使用太弱的PID参数虽然由于负反馈作用能够控制，但是抑制干扰能力很弱，这类问题比振荡回路隐藏的更深，更不容易发现。
PID参数整定要有求是的精神，必须根据被控对象的动态特性进行整定。有的液位控制回路积分时间设为150秒就能实现无振荡的设定值跟踪，有的可能需要1500秒才能实现无振荡的设定值跟踪。

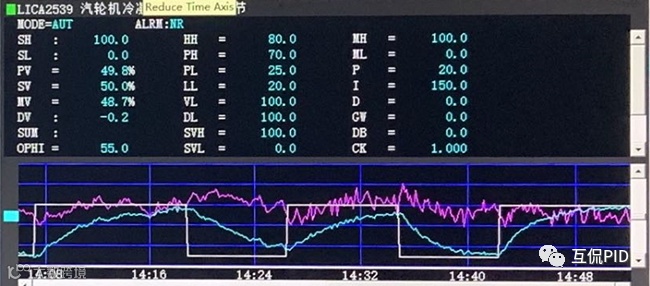

图 14‑3参数整定测试过程趋势
