概 述

大连夏家河污水处理厂系大连市2006年重点工程，位于甘井子区革镇堡镇夏家河村，规划占地面积约7.5公顷，设计处理能力为10万吨/日，汇水面积49.74平方公里，服务人口10万人。

本项目依据总体规划，阶段建设的思路，一期工程规划占地面积3.5公顷，处理规模为3万吨/天，已于2008年初建成投产。

本着高标准、高质量、建设现代化污水处理厂的理念，选用德国先进的CWSBR（恒水位序批式活性污泥法）处理工艺出水指标执行国家《城镇污水处理厂污染物排放标准》[GB18918－2002]中的一级A标准，出水部分回用。

该污水厂建成后大大改善了砬夏河沿岸、夏家河浴场及周边海域的水质污染状况，同时最大限度的回用中水，节约淡水资源，缓解大连地区的缺水状况。实现在治理环境污染的同时，发展循环经济，创建生态型城市的目的。

第二章 设计规模

工程规模

大连夏家河污水处理厂一期设计规模为30000 m3/d城市生活污水处理。

进水水质

根据业主提供信息，本工程污水处理厂进水水质采用如下：

BOD5 ≤200 mg／l

CODcr ≤400 mg／l

SS ≤220 mg／l

NH4-N ≤32 mg／1

总氮 ≤48 mg／1

总磷 ≤5.0 mg／1

注：工业废水排入收集管网，执行CJ3082——1999“污水排入城市下水道水质标准”、GB8978－1996“污水综合排放标准”中的三级标准或地方环保部门的批准后，方可排入本工程管网系统。

污水厂尾水排放及处理标准

依据业主要求，出水水质须达到（GB18918－2002）《城镇污水处理厂污染物排放标准》中的一级标准中的A标准。

工程设计

本工程设计规模3万m3/d，总变化系数K总=1.4，设计最大秒流量0.486m3/s，平均流量0.347m3/s。

工艺流程

设计工艺流程如下所示：

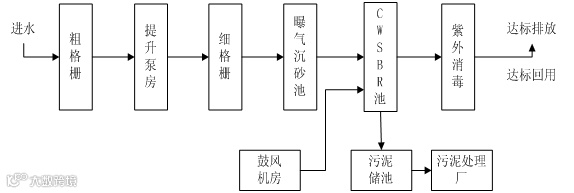

工 艺 流 程 框 图

污水处理厂最前端设置粗格栅，用于截流水中大尺寸的漂浮物和悬浮物。在进水泵房与沉砂池之间的连接渠道上设置细格栅，以进一步去除污水中较小颗粒的悬浮物。污水由潜水泵提升经细格栅后，依次进入曝气沉砂池、CWSBR反应池和紫外消毒池进行物理、化学和生物处理，最终出水经排水管道排出。

整个工艺系统产生的剩余污泥将被泵送至污泥储池，后输送至污泥处理厂消化处理。

工艺设计

粗格栅及污水提升泵房

污水进厂后与厂区生产生活污水合并后先进入进水井、粗格栅间，以去除污水中较大漂浮物以保证污水提升泵的正常运行。同时污水提升泵房将污水提升入污水处理厂的处理构筑物中。粗格栅2条格栅渠道前后分别安装粗格栅，分别装有两台渠道闸门以便检修。

细格栅及曝气沉砂池

设置细格栅可去除原污水中漂浮物以及杂物，保证后续生物处理流程的效果。

污水从进水泵房经管道进入细格栅间的进水配水竖井，细格栅间内2条渠道分别安装细格栅，细格栅前后分别装有渠道闸门以便检修，

经过细栅机后，污水进入曝气沉砂池，去除原水中比重大于2.65，粒径大于0.2mm的无机砂粒，以保证后续流程的正常运行。

曝气沉砂池后设置1台铸铁镶铜圆闸门，便于检修和控制生化池进水。

CWSBR反应池

CWSBR生化池由能往复运动的水利帆分割成三个独立的区域，分别为控制区、反应区、平衡区。旋流沉砂设备处理完的污水（重力流）通过配水井，进入CWSBR反应池的控制区。池内设有搅拌或穿孔管搅拌系统，以防止污泥沉淀。

CWSBR反应池为钢筋混凝土形式，1座CWSBR反应池，分四格。单池尺寸：池长×宽×深= 39m×39m×7m，有效水深6.5m。

CWSBR反应池单池参数如下

运行周期为5.2小时，每天4.6个周期。

化学辅助除磷

当进水总磷P≤3时，且BOD5／TN≥3，BOD5/P≥35时，CWSBR工艺才能保证出水总磷低于0.5。但针对进水P的含量较高，且不能满足生物脱氮除磷工艺对碳源的要求时，应该结合化学药剂投加，通过排泥可以达到出水除磷的指标。

结合化学辅助除磷，投加点为CWSBR池反应区，投加药剂为硫酸亚铁（FeSO4·7H2O），药剂投加量可根据实际运行出水水质进行调整。

鼓风机房及变电所

在污水厂内建设1座鼓风机房，服务于CWSBR生化反应池。

根据反应区处于曝气阶段,溶解氧浓度限位DO>2.0mg/l风机停止,搅拌器启动； DO<0.5mg/l,则搅拌器停止, 风机启动。风机频率依据进水有机负荷手动设定，调整。

为方便设备安装和检修，鼓风机房内设有LD型电动桥式起重机1台，起重量为3t，并配有电动葫芦等起吊设备。

污泥贮池

剩余污泥由生化反应池内的剩余污泥泵提升入污泥贮池。

消毒系统

为保证公共安全卫生，防止传染性疾病传播，本工程设紫外消毒设施，紫外线消毒间尺寸：5.40×3.8×2.8m，紫外线消毒渠尺寸：9.0×1.315×1.325m

辅助建筑物设计

污水厂内辅助建筑物按3万m3/d规模设计。根据建设部颁发的《城镇污水厂附属建筑和附属设备设计标准》（CJJ31－89）设计。

实际运行状况

运行水质

CWSBR®工艺已经在大连夏家河污水处理厂成功应用。夏家河污水处理厂位于夏家河海滨浴场上游约1.7公里处，占地约7.5公顷，其中一期规划占地3.5公顷，处理规模为3万吨/天，采用一级处理：粗格栅、细格栅、沉沙池。生物处理单元采用连续流、恒水位的SBR生物处理系统（四套并联，每套可独立运行）。夏家河污水处理厂建于2007年3月，单机运行始于2007年11月，联机运行始于2007年11月31日，2008年1月21日调试结束，污水处理厂正式投入试运行，出水水质达到《城镇污水处理厂污染物排放标准》[GB18918－2002]中的一级A标准。下表为夏家河污水处理厂的运行情况：

夏家河污水处理厂的运行情况

处理水量

从2008年运行至今，冬季日处理水量23,000m3/d，夏季日处理水量26,000 m3/d，平均日处理水量24,500 m3/d，峰值水量30,000 m3/d。

水质监测

大连夏家河CWSBR®污水厂运行数据（2009）

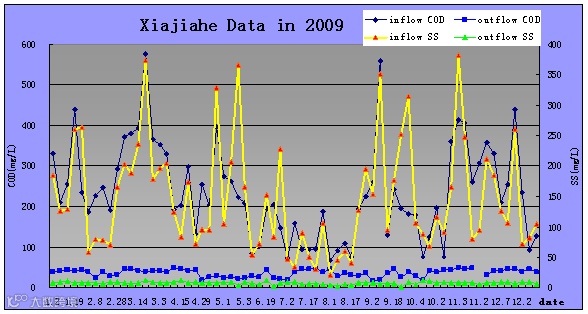

进出水COD/SS

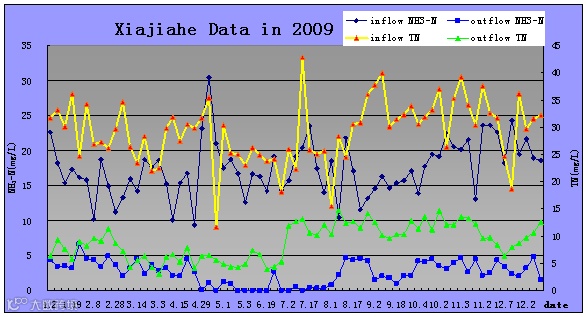

进出水NH3-N/TN

实际运行电耗

从几年来运行的实践得出，实际吨水耗电 0.222度。

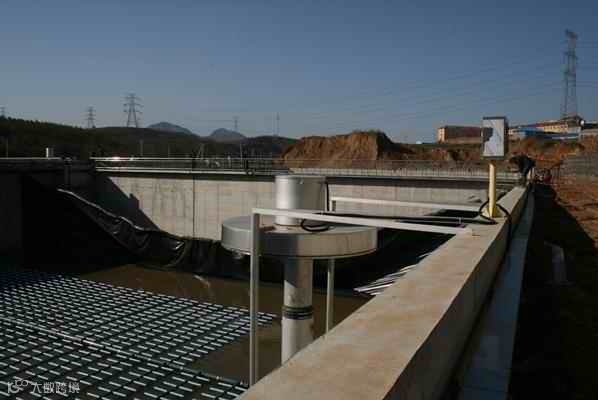

建设期

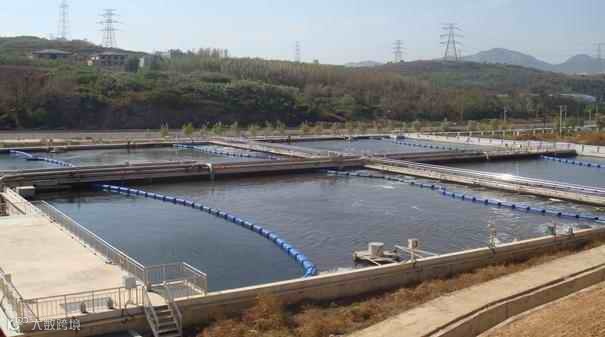

秋季运行期

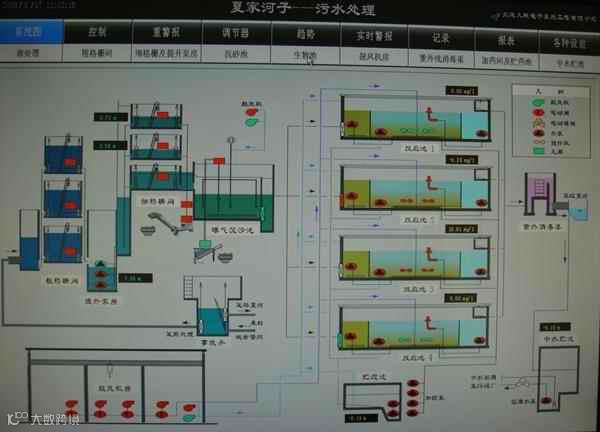

自控画面
