3.3V、16位、500Msps、高动态性能DAC，差分LVDS输入低功耗、具有业内领先的76dBc SFDR
一、产品概述
MAX5888是先进的16位、500Msps数模转换器(DAC)，设计用于满足要求性能苛刻的信号合成应用，如无线基站和其它通讯应用。该DAC工作于3.3V单电源，提供无以伦比的动态性能，如76dBc的无杂散动态范围(SFDR) (fOUT = 40MHz时)。该DAC支持500Msps的更新速率，且功耗小于250mW。
MAX5888采用电流导引结构，该结构支持满量程输出电流范围2mA至20mA，允许差分电压输出摆幅在0.1VP-P至1VP-P之间。
MAX5888具有集成的1.2V带隙基准和控制放大器，以保证高精度和低噪声特性。此外，单独的基准输入允许用户外接基准，以获得最大的灵活性和提高增益精度。
MAX5888的数字和时钟输入设计为兼容于低电压差分信号(LVDS)的电平。MAX5888提供焊盘裸露(EP)的68引脚QFN封装，满足扩展级工业温度范围(-40°C至+85°C)。

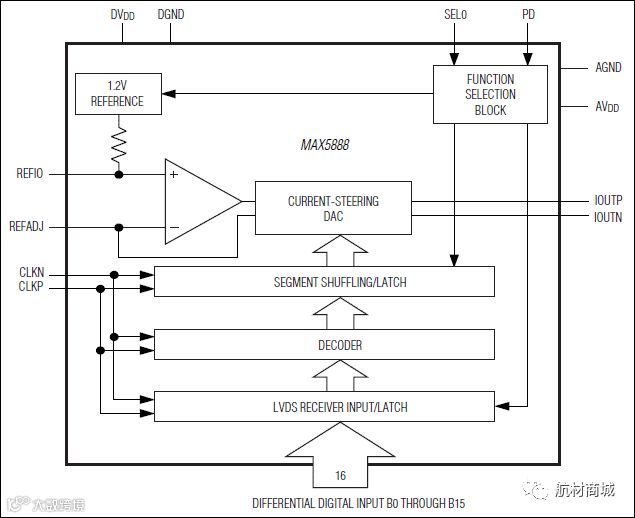

MAX5888原理图
关键特性
500Msps输出更新速率
单电源3.3V工作
出色的SFDR和IMD性能
当fOUT = 10MHz，IMD = -85dBc
当f<span lang="EN-US" style="margin: 0px;font-family: " 9pt;"="">OUT = 61MHz，ACLR = 73dB
满量程输出电流2mA至20mA
兼容于差分LVDS的数字和时钟输入
片上1.2V带隙基准
低功耗130mW
68引脚QFN-EP封装
应用
自动测试设备(ATE)
基站：单载波/多载波UMTS、CDMA, GSM
通信：LMDS、MMDS、点到点微波通信
数字信号合成器
仪表

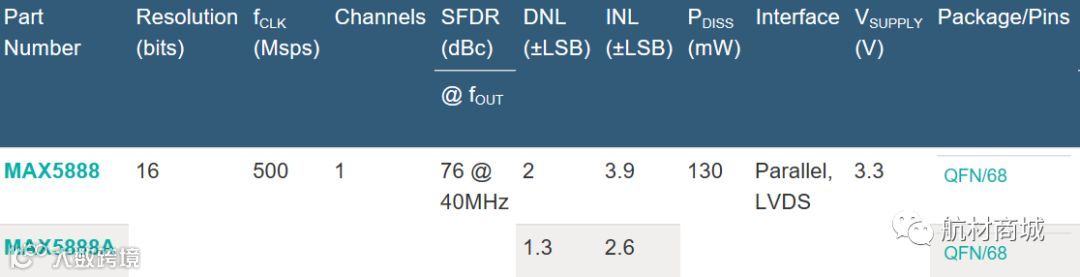

二、关键参数
