HJS113B正弦波信号发生器温漂改进实验

一、实验目的

客户在使用HJS113B正弦信号发生器的过程中，希望我方能优化输出幅度温漂，我方组织技术人员根据客户提议进行问题复现并研究改进措施。

二、产品组成简介

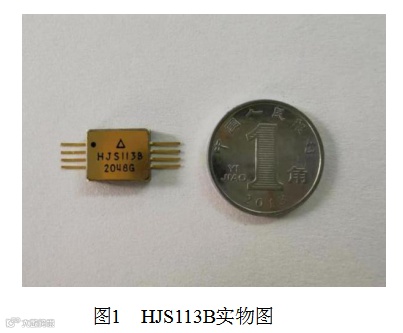

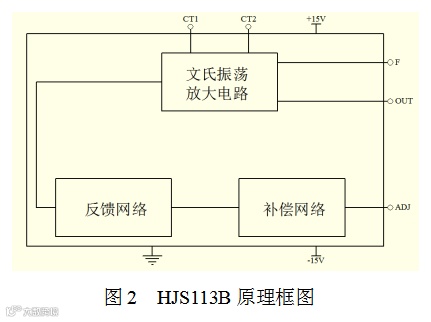

HJS113B是一种AGC型文氏电桥振荡电路，实物图如图1所示，包括两个高性能运算放大器、两个精密低温漂时基电阻（10 kΩ）、一个精密基准电压源、整流元件、JFET可变电阻和积分器等。利用RC串并网络的选频特性和正反馈而产生正弦波，具有波形失真小、输出信号幅度稳定和频率调整方便等优点。器件由改进的厚膜集成电路工艺制成，提高了器件在高温环境下长期使用的可靠性。

三、技术攻关数据

3.1问题复现

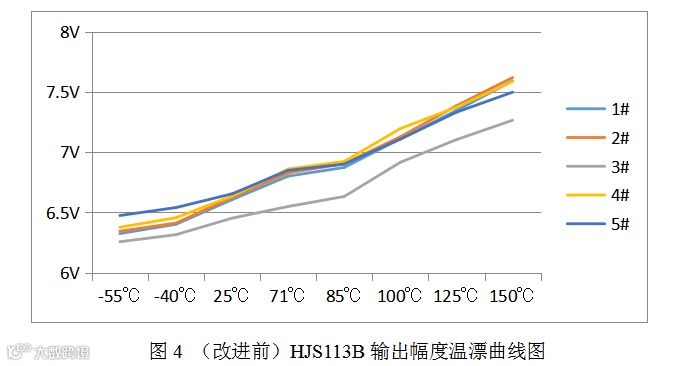

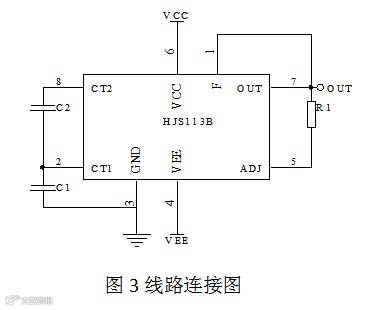

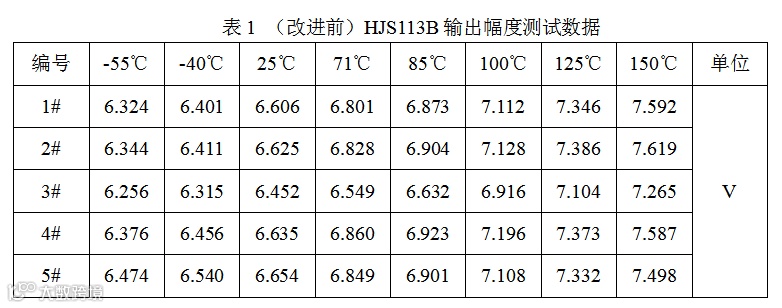

将5块HJS113B器件分别编号1#2#3#4#5#，后按照图3所示线路连接。经实验测试，HJS113B器件在-55℃~+150℃条件下输出幅度数据记录见表1所示，数据处理曲线见图4所示。

3.2问题改进

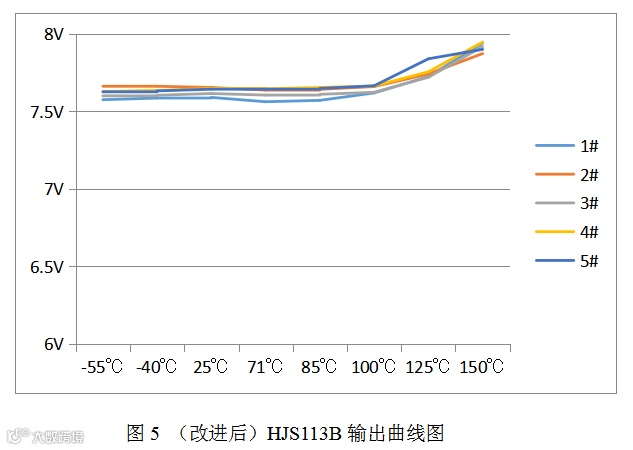

根据上述测试记录及曲线图可知，HJS113B在-55℃~150℃区间内输出幅度温漂过大，针对这一现象，我方组织技术人员依设计原理、器件结构等，结合实验现象，对HJS113B采取内部补偿网络进行优化。优化后进行实验，测试数据见表2，数据处理曲线见图5。

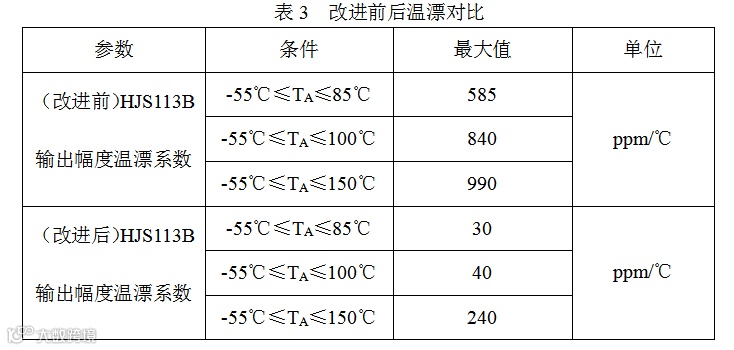

  通过表2及曲线图5可知，改进后的HJS113B在-55℃~150℃区间内温漂系数较小，相对于改进前器件的输出幅度温漂有明显改善,其对应的温度区间内温漂系数如表3所示。

四、技术数据分析结论

HJS113B经对补偿网络改进优化后，输出幅度温漂值相对于改进前有较大改善，并且满足用户需求。该器件属于模拟电路，相对于数字正弦波器件具有频带范围宽，抗干扰能力强，尺寸小，外围电路简单等优点。广泛应用于角度传感器和陀螺传感器激励、通讯、工业自动控制、超声波探测等方面。
