TS8388B单片8位模数转换器

航材商城

2018-05-17

导读：TS838 8B是单片8位模数转换器，用于数字化宽带模拟信号。高采样率高达1 GSP。

TS8388B单片8位模数转换器

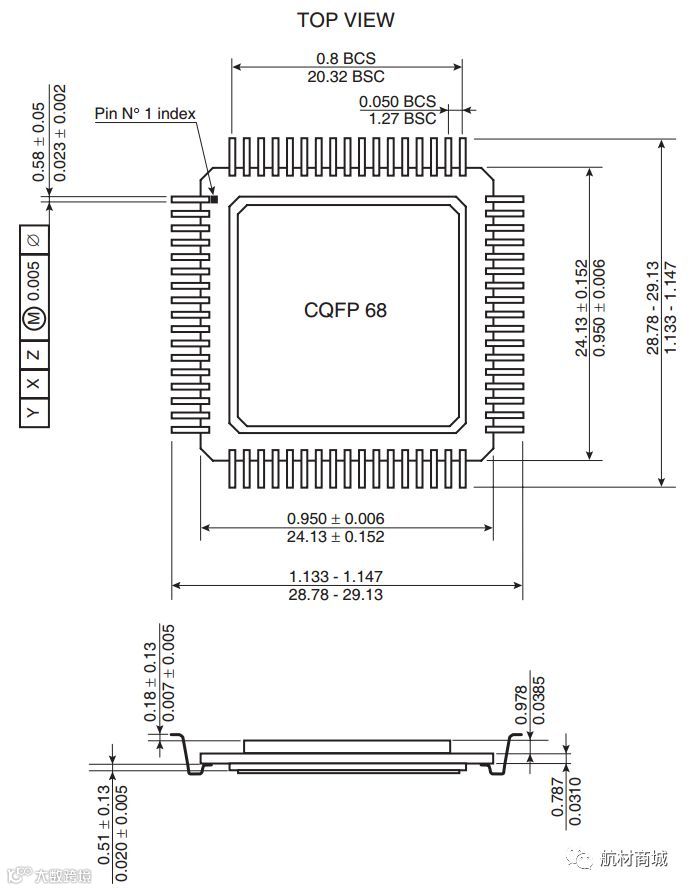

1. 封装

2. 描述

TS838 8B是单片8位模数转换器，用于数字化宽带模拟信号。高采样率高达1 GSP。该TS838 8B使用创新的架构，包括片上采样和保持（S/H），并用AN制造。采用先进的高速双极工艺。片上S/H具有1.5 GHz全功率输入带宽，在欠采样下提供优异的动态性能。500 MVPP差分或单端模拟输入，差分或单端50ΩECL兼容时钟输入， ECL或LVDS/HSTL输出兼容性。

3. 特征

其特征在于：

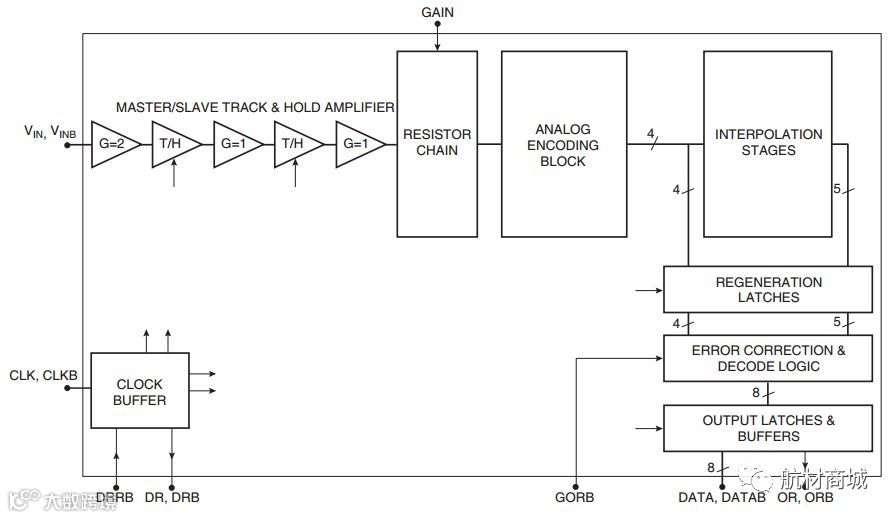

截止频率为25 GHz。TS838 8B包括前端主/从跟踪和保持级（S/H），接着是模拟。在输入错误之前，连续的锁存器将模拟残差重新生成逻辑数据。校正电路和再同步级，后面是75Ω差分输出缓冲器。TS838 8B工作在从模拟输入到数字输出的全差分模式。提供控制引脚GORB来选择灰色或二进制数据输出格式。为了调节ADC增益，提供增益控制引脚。TS838 8B仅使用垂直隔离的NPN晶体管和氧化物隔离多晶硅电阻器，这允许增强的辐射容差（在150 krad总剂量下测量的无性能漂移）。
