AT84AD001B双8位模数转换器

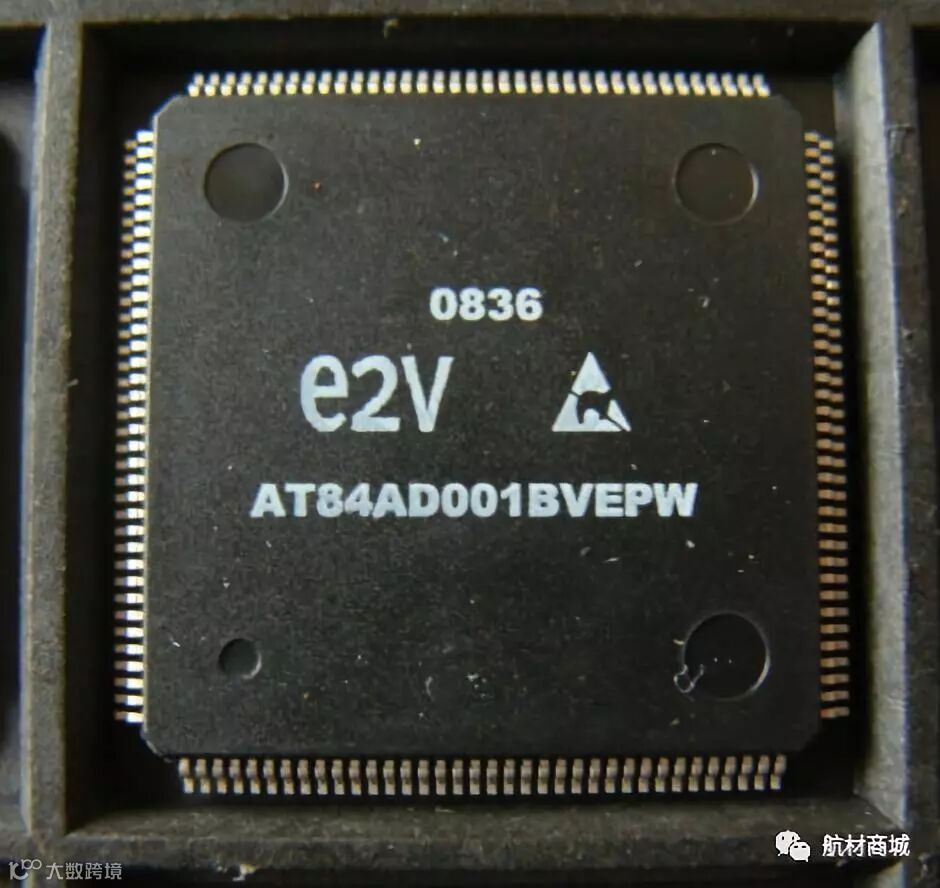

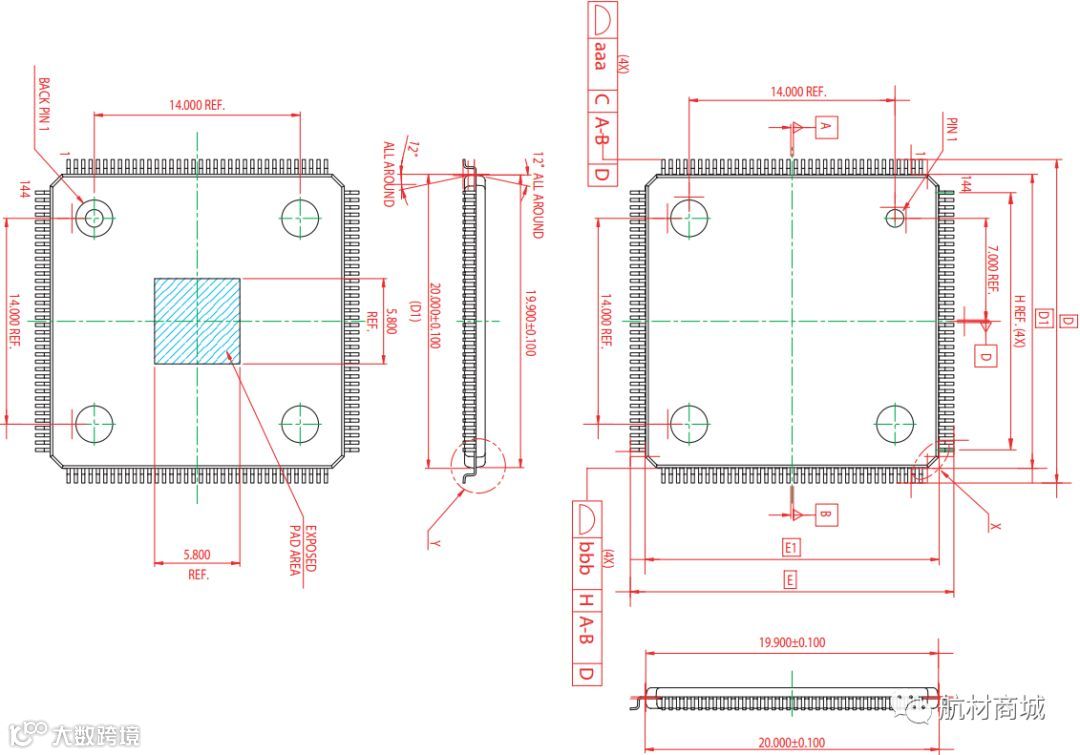

1. 封装
2. 描述
该AT84AD00 1B是单片双8位模数转换器，提供低1.4W的功耗和出色的数字化精度。它集成了双芯片跟踪/保持，提供了采样率高达1 GSPs和输入频率带宽的增强动态性能超过1.5千兆赫。双重概念、综合解复用器和易交错模式。该设备对所有双通道应用程序都有友好的功能，如直接转换或数据采集。3线串行接口的智能功能消除了对外部组件的需求。
AT84AD00 1B是基于先进的高速BiCMOS技术的双8位1 GSP的ADC。每个ADC包括前端模拟多路复用器，接着采样和保持（S/H）。闪存结构核心模数转换器。输出数据之后是可切换的1:1或1:2解复用器和LVDS输出缓冲器（100Ω）。提供两个超量程位以调节每个信道上的外部增益控制。包括3线串行接口（3位地址和16位数据）以提供几种调整：
a. 模拟输入范围调整（±1.5分贝），使用3线总线接口8位数据控制。
b. 模拟输入开关：ADC可以转换同一个模拟输入信号I或Q。
c. 灰色或二进制编码器输出。输出格式：DMUX 1:1或1:2控制输出频率。
d. 数据就绪输出信号。
e. 在通道I或通道Q部分或完全待机。
f. 时钟选择：
两个独立时钟：CLKI和CLKQ。
g. ISA：通道I和通道Q的内部沉降调节。
h. FISDA：通道Q的Fine Sampling Delay调节。
i. 两通道可调数据就绪输出延迟。
j. 测试模式：抽取模式（16），内置测试。
2. 特性
生产商 |
E2V |
封装 |
LQFP |
安装 |
表面安装 |
管脚数 |
144 |
Integral Nonlinearity (INL) |
1LSB |
最大工作温度 |
85℃ |
最大供电电压 |
3.45V |
最小工作温度 |
-40℃ |
最小供电电压 |
3.15V |
模拟量输入 |
2 |
操作电源电压 |
3.3V |
极性 |
双极性 |
功率耗散 |
1.7W |
分辨率 |
8b |
采样率 |
1GS/s |

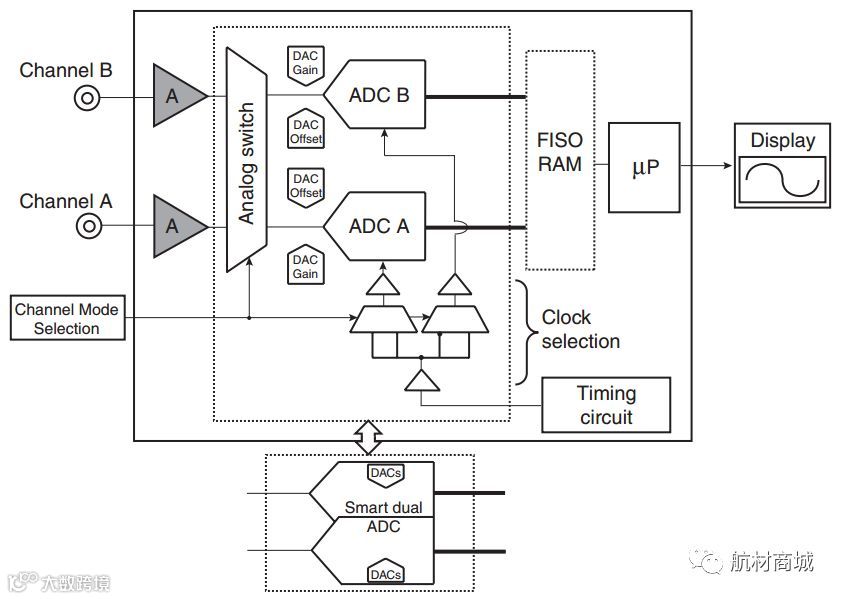

3. 双通道数字示波器的应用
