背景

磁测量模块在姿态控制、俯仰角测量和伽马测量等系统实际应用时，由于采集器往往距离模块较远、且有可能进行信号转接，导致模拟电压信号传到末端时信噪比（SNR）损失较大，从而影响整体的测量精度。另外随着国际环境的不确定性和中美摩擦不断升级，美国等针对中国集成电路行业的打压呈逐步扩大化趋势，采购进口集成电路越发困难，价格成百倍千倍飞涨，严重影响中国经济发展及国家安全，集成电路产业走国产自主化道路必然是大势所趋。鉴于此状况，航晶微电在经过前期市场调研、方案论证、实验验证和自身丰富的磁测量技术积累与研究，成功研制出了自主国产的三轴磁测量模块，可功能替代进口的HMR2300。

概述

HJMAG803C是一款电流输出型三轴高精度弱磁测量模块。该模块采用了调制解调技术和PID调节技术，使得磁传感器探头一直工作在零高斯附近。以此来消除外界强磁场干扰（比如永磁铁、强电磁脉冲等），同时减小零位时漂（dK₀/dT）和二次非线性（K₂）。为了用户进行温度建模修正、内部嵌入了一个AD590来测量传感器当地温度。

考虑到实际应用时，采集器往往距离模块较远、且有可能转接，模拟电压信号传到末端时信噪比（SNR）损失较大，从而影响测量精度。故借鉴工业远距离传输模拟信号的4~20mA电流环传送方式传电流，达到高保真模拟信号远距离传输目的。只不过这里考虑到最大20mA时，模块的热功耗问题，改为了1~9mA。零高斯时，输出为5mA。

该款磁测量模块在结构设计、选材、加工中沿用公司在磁测量领域丰富的工程加工和实践经验，有效的确保模块的性能和应用方面满足客户的需求。依据标准为SJ20668-1998《微电路模块总规范》相比于传统电压型磁传感器具有驱动长线、增强信噪比、系统工作态可检查、抗干扰、精度高、可靠性高、稳定性好等特点，可功能替代美国生产的HMR2300三轴磁测量模块。该模块可服务于航空、航天、兵器和石油等诸多领域，应用在姿态控制、俯仰角测量、转速测量和伽马测量等系统中。

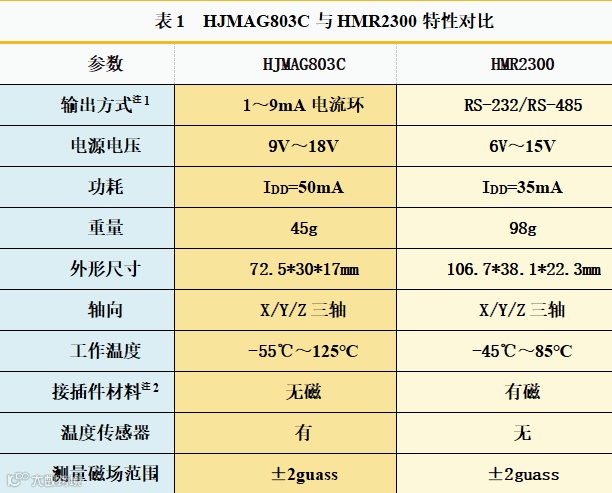

注1：HMR2300软件控制采用非隔离的RS-232/RS-485接口芯片，容易受远端地线的共/差模干扰产生误码，严重时会损坏其中的收发器。客户使用时，需要对内部软件进行认证和兼容设计。而HJMAG803C内部无需编程，输出1～9mA电流信号，相较于内部编程的HMR2300使用更加方便，具有输出带长线、高信噪比、高精度等特点。

注2：因接插件材料磁性影响，为保证磁传感器测量精度，HMR2300敏感轴区域处于外壳右侧。HJMAG803C的接插件材料采用无磁材料，磁敏感轴区域处于外壳几何中心位置。

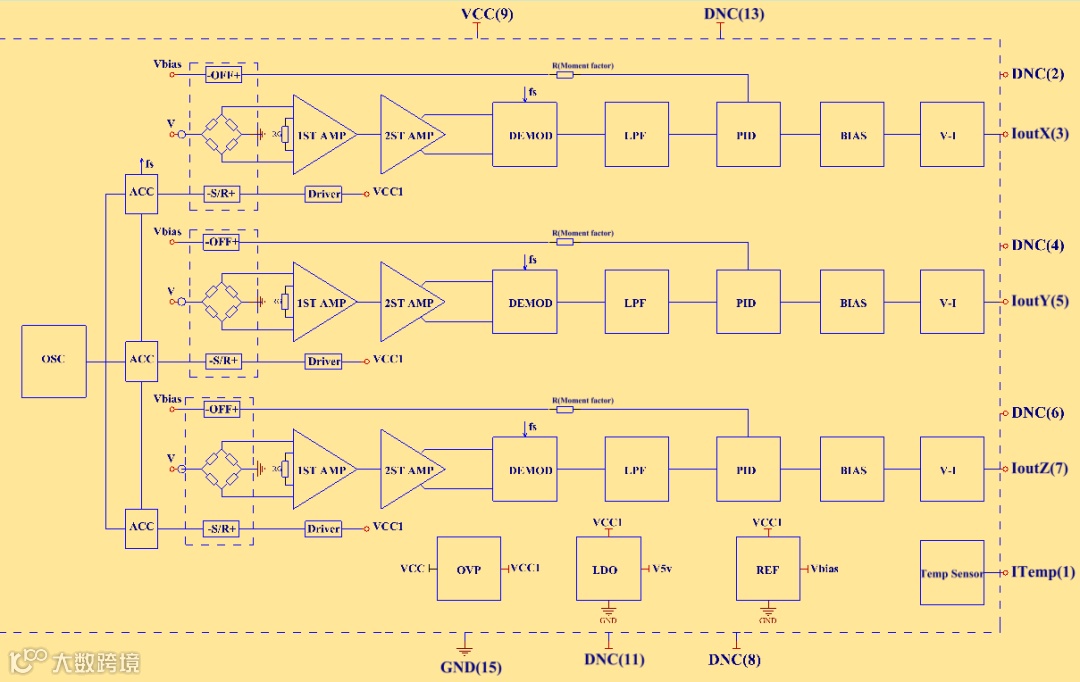

电原理框图

封装形式与引出端功能

1.封装形式：采用无磁金属封装，外形尺寸如图所示。（单位： mm）

注：外壳尺寸:L*W*H=72.5*30*17mm, 安装基准面已经过抛光处理。

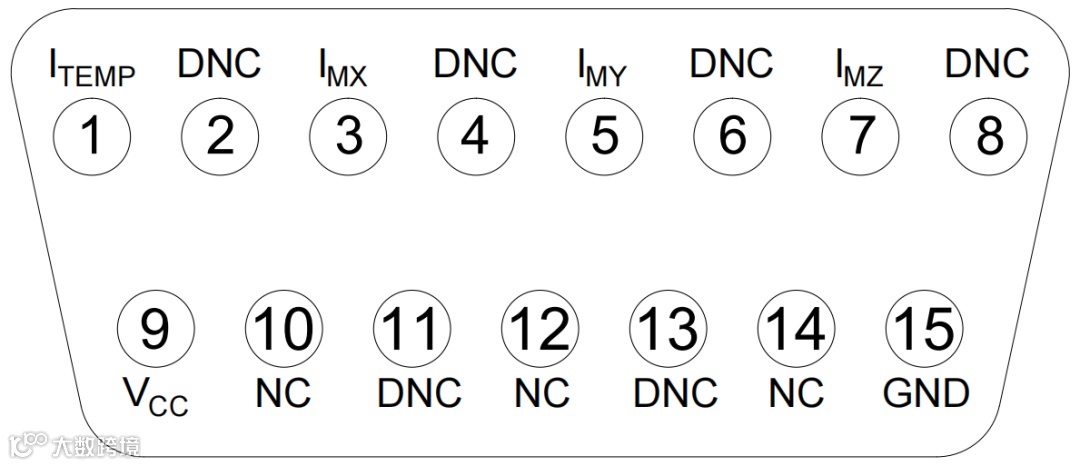

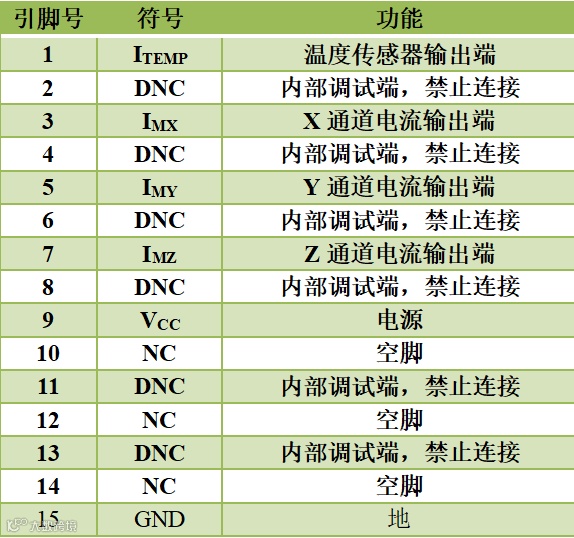

2.引出端功能

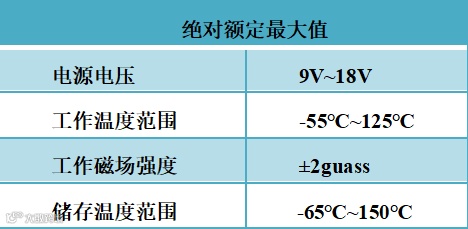

绝对最大值

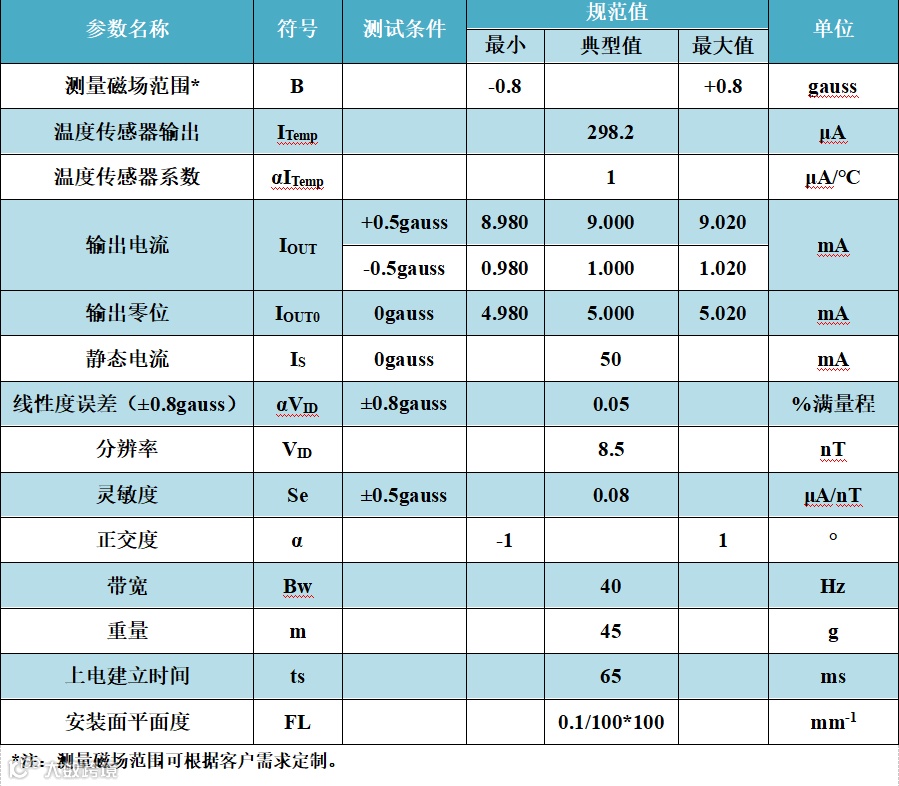

电特性

除非另有说明，VCC=15±5%V，T_A=25℃。

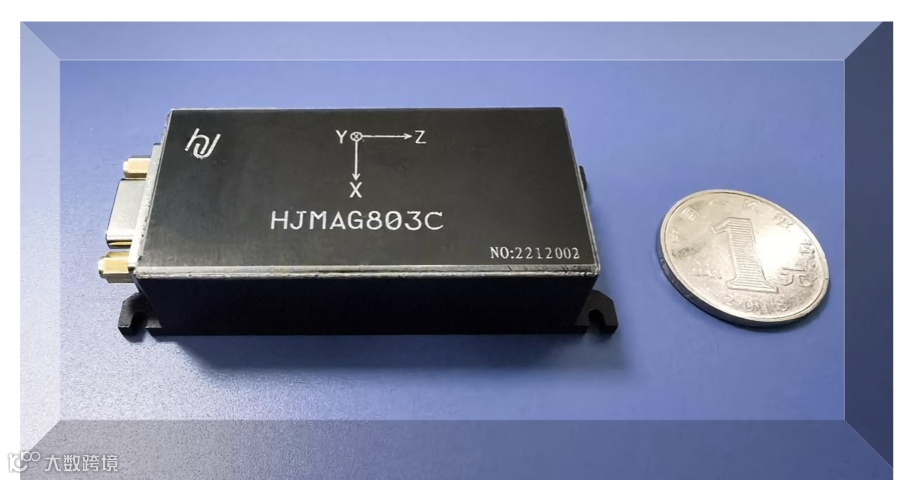

实物图

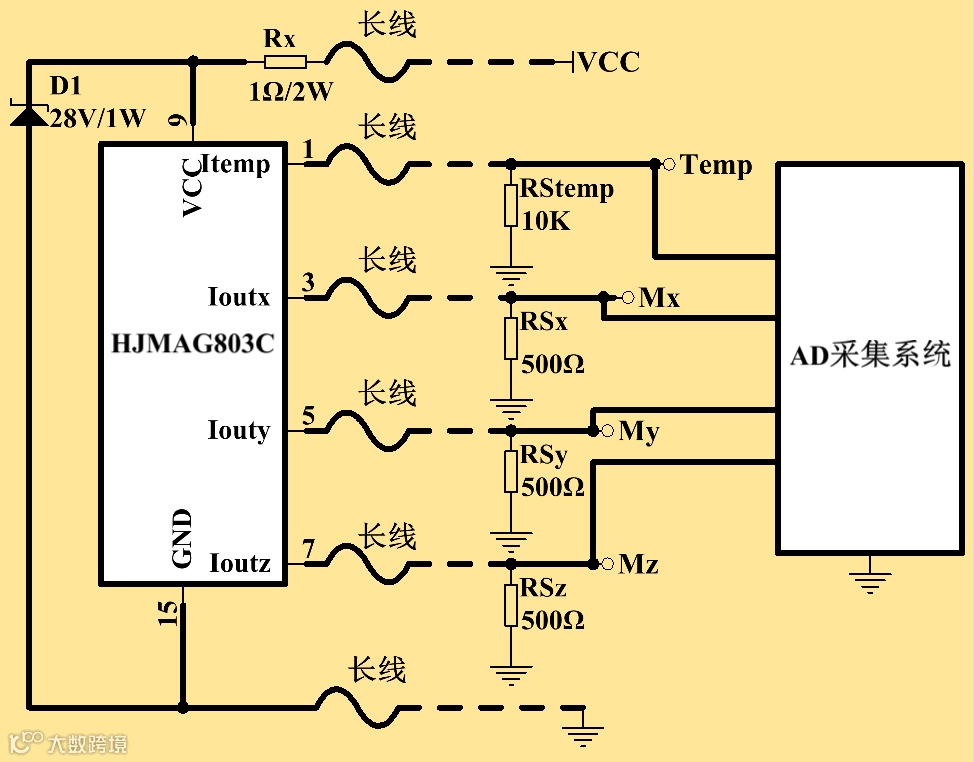

典型应用

应用注意事项

1.该模块采用无磁铝壳体、通过激光焊完成封盖。引出脚采用J30J-15TJP无磁航空插座，激光焊接在壳体上。故该模块的封装不是一个气密封装。使用时不允许用清洗液清洗，也要预防其他酸、碱、盐、气氛渗入。同时，凡引出端标注“DNC”的，为内部调试端。不能引出，更不能与无关电位碰接。否则轻者会破坏工作状态，重者则会烧毁模块。

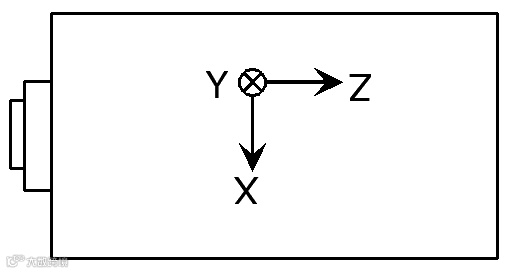

2.模块三个正交轴的指向见下图（顶视图）。
