HJMAG805A高精度转速测量模块

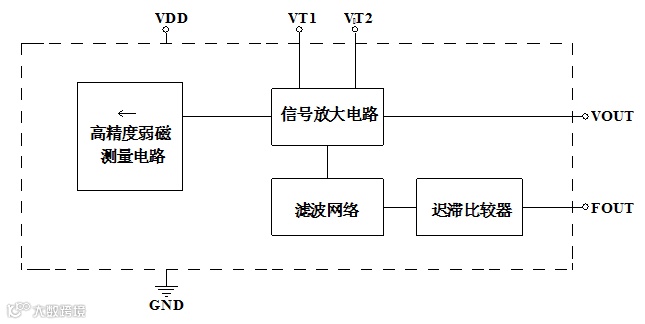

 HJMAG805A是一款高精度转速测量模块。该电路由高精度弱磁测量电路、信号放大电路、高通网络、迟滞比较网络等组成。利用物体转动时切割地球磁力线原理测量转速。可广泛应用于高温石油测井、弹导船舶、医疗设备、汽车电子等领域。该模块主要特点如下：

● 单轴高稳定弱磁测量

● 静态磁场不输出

● 模块化设计，抗冲击、振动

● 频率输出与TTL/CMOS电平兼容

● 最高耐温≥175℃

● 转速低温漂≤5ppm/℃

● 低功耗Is≤15mA(+5V供电)

●  单5V供电（V_DD=+5V±5%）

● 小体积（23.7*13.0*5.0mm）

● 重量≤3g

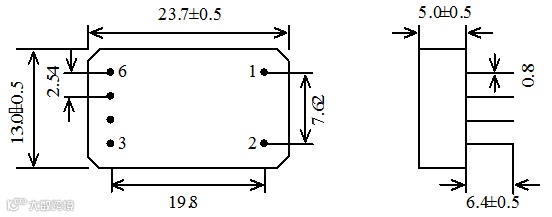

1.封装形式：采用高温聚酰亚胺外壳用环氧灌封，外形尺寸如图所示。（单位：mm）

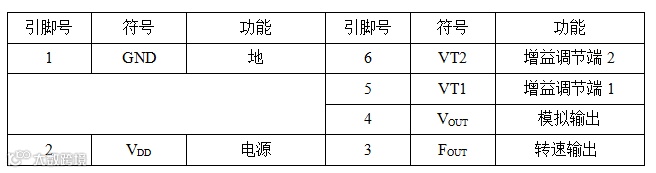

2.引出端功能

除非另有说明，V_DD=+5V±5%, TA=+25℃

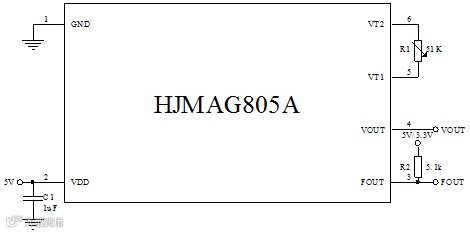

 1．为保证转速输出可靠工作，F_OUT输出应接上拉电阻R₂，上拉电压兼容3.3V/5V，F_OUT为脉冲信号，输出F_OUT与转速n转换关系如下：n=F_OUT*60，转速n单位为RPM；

 2.  R1是增益电阻，根据V_OUT大小调节，对F_OUT不影响，增益计算

公式为G=1+49.4kΩ/R₁；

 3. 安装布局时应避免强磁物质，以免影响测量精度；

 4. 模块附近不能通过交变大电流线，若必须通过，需采用双绞线连接方式；

 5. 模块的磁场敏感轴如下图所示，装配时建议将磁敏感轴与转动的法线平行(垂直于轴向方向)，且不宜固定在轴心位置。

左图：模块的磁场敏感轴

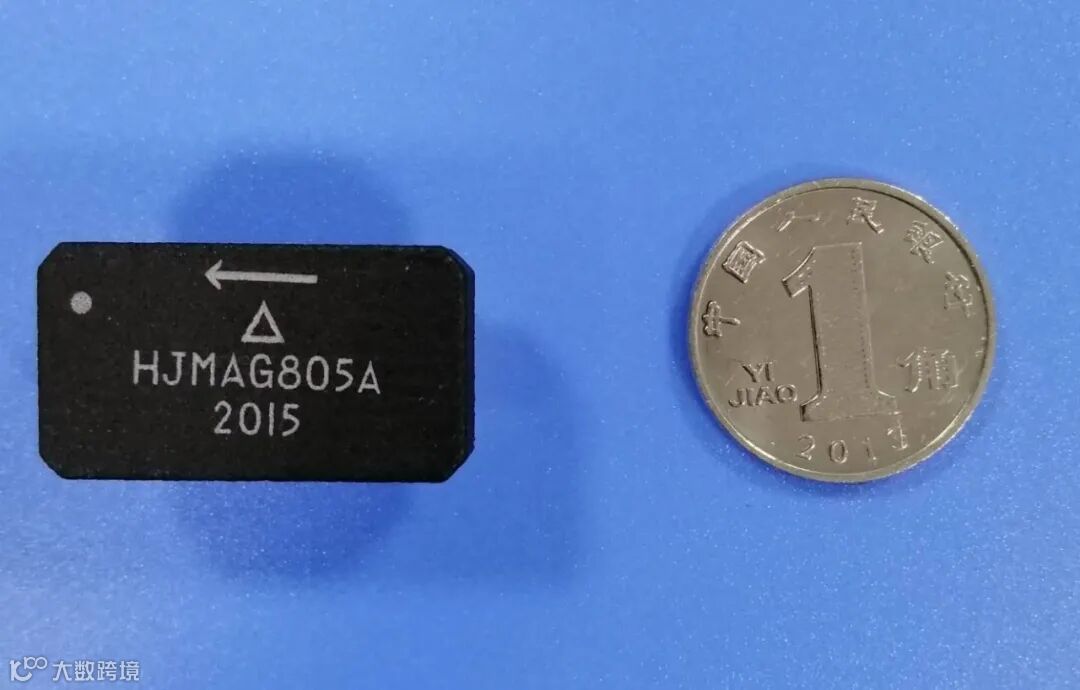

   HJMAG805A实物图
