台钻控制系统在未设置齿轮比前，参数页面显示的长度为系统脉冲数而非实际长度。为便于操作，需先完成齿轮比设置。
（开机界面下，按编程键，输入密码后按确认键进入齿轮比设置界面）
一、升降轴（Z轴）齿轮比设置
方法1：实测法

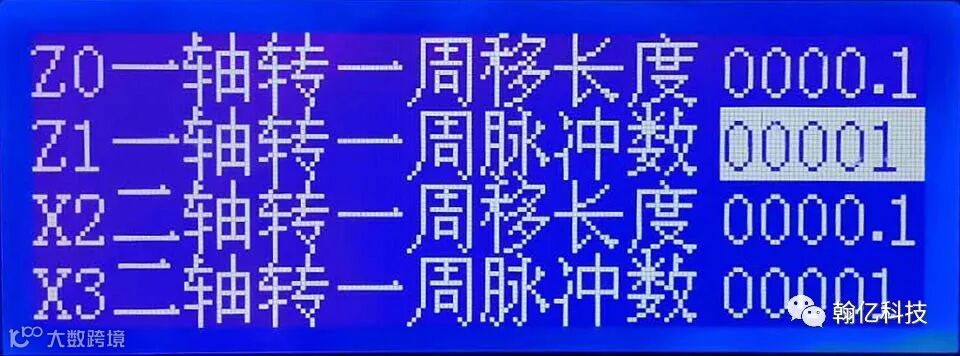

进入编程页面，将“一周移长度”与“脉冲数”均设为000001。

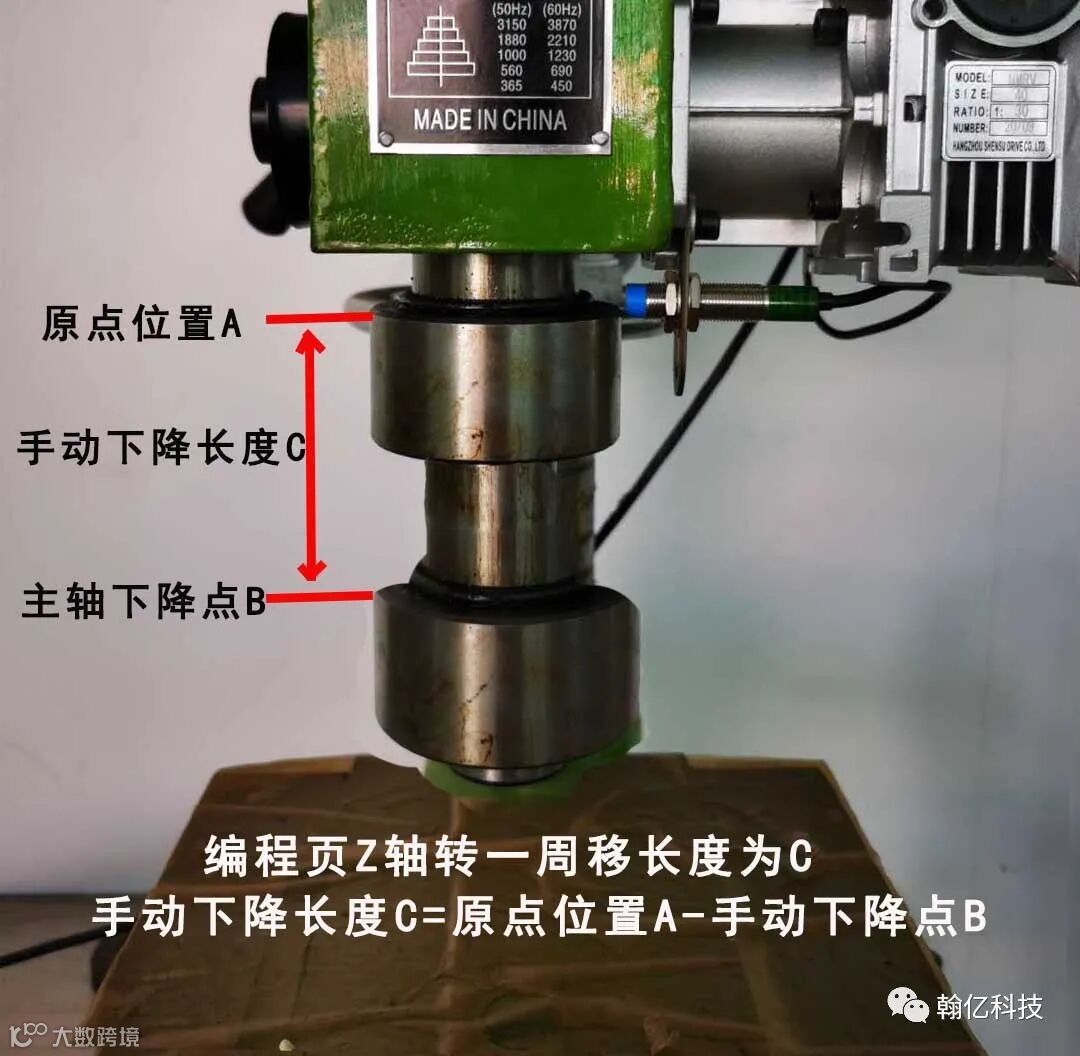

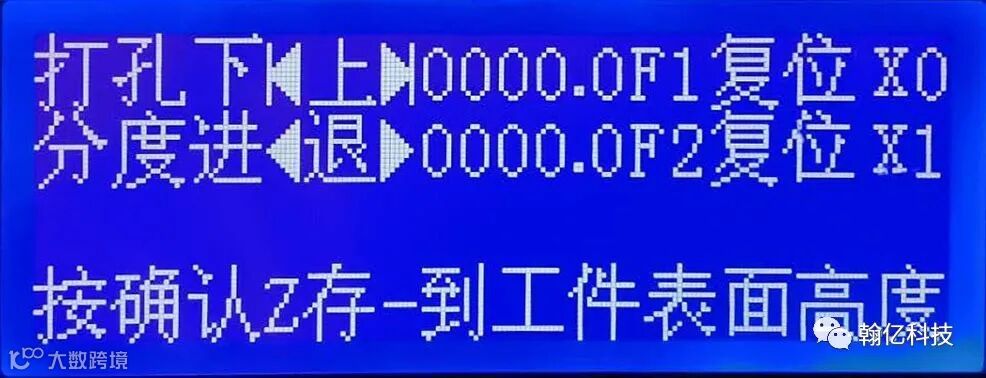

进入电机测试页面，按F1键复位至原点A，再按上一页键使电机下降至位置B（行程越大测量越准，但不得超过台钻最大行程）。测量主轴下降的实际距离C（单位：毫米），并记录屏幕显示的5位脉冲数值（忽略小数点）。

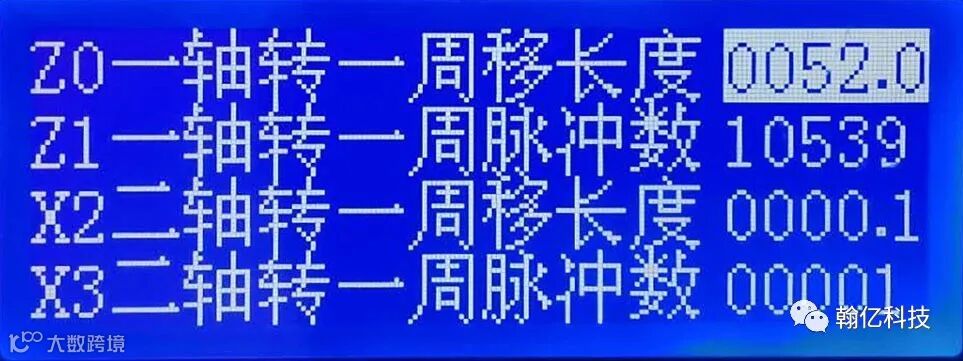

返回编程页面，将实测距离C填入“一周移长度”，将记录的脉冲数填入“一周脉冲数”，按确认键保存即可。
方法2：计算法
可通过台钻主轴模数及手柄轮齿数直接计算齿轮比：
一周移长度 = 主轴模数 × 3.14 × 手柄轮齿数
一周脉冲数 = 减速器倍数 × 1000

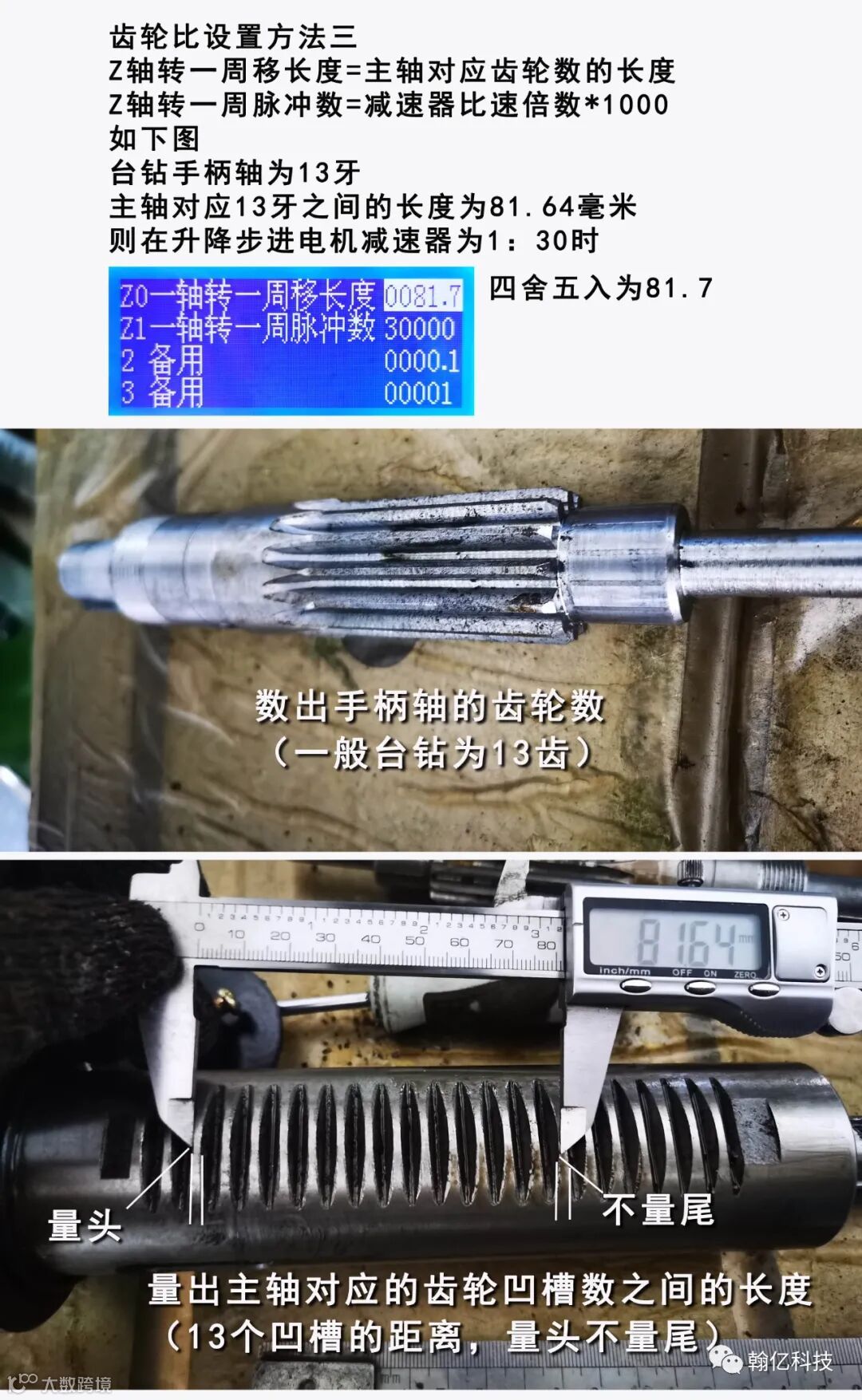

方法3：参考常见型号参数
常见台钻型号Z轴齿轮比参考：
- 钱江龙、西子、仙湖 Z4125：一周移长度 81.7 / 脉冲数 1000×减速比（2模13牙）
- 钱江龙、西子 Z4125-250：119.4 / 31000×减速比（2模19牙）
- 黄山 4125：100.0 / 1000×减速比
- 黄山 4040：175.9 / 1000×减速比（4模14牙）
- 黄山 Z4040：88.0 / 1000×减速比
- 黄山 ZB5040：87.0 / 1000×减速比
- 钱江龙 40钻：125.0 / 1000×减速比
- 武夷山台钻：141.3 / 1000×减速比（2.5模18牙）
- 西湖 Z4025K：87.9 / 1000×减速比（2模14牙）
- 西湖 Z406C：61.2 / 1000×减速比（13牙）
- 西菱 ZS-40A立钻：87.6 / 1000×减速比
- 仪表头70齿、电机端28齿：一周移长度 36.0 / 脉冲数 250
二、X轴与Y轴齿轮比设置
丝杆齿轮比
一周移长度 \ 脉冲数 = 丝杆螺距 / 1000
分度盘齿轮比
一周移长度 \ 脉冲数 = 360.0 / (1000 × 分度盘倍数)
可约简为：36.0 / (100 × 分度盘倍数)
