之前多次提及活动式外遮阳的设计原则：“因地制宜、功能为先、安全为本、系统融合、重视美观、兼顾检修”，本次重点介绍下“安全为本”。活动式外遮阳，顾名思义，她在建筑透光部分的门窗/幕墙玻璃之外，必须保证其安全性！一旦其安全性无足够保障，后果和危害难以想象，也是很多建筑设计师在选择活动式外遮阳时的重点担心因素。
坦言，尽管活动式外遮阳有相对其他遮阳措施更好的光热舒适度、日光自主和视野可控的特征，因其在建筑中所占造价比例甚微、且通常非“关键线路”上的节点工作内容，时常被忽视。久而久之，建筑领域内的技术及管理人员也“习以为常”忽视活动式外遮阳的安全性。这给活动式外遮阳的建筑应用留下了太多隐患，就连很多专业厂家或企业也对建筑应用的安全性重视不足，甚至不知如何才能保证活动式外遮阳的安全性，深化方案常常很随意，使得活动式外遮阳在建筑中安全隐患陡增，这非常可怕！

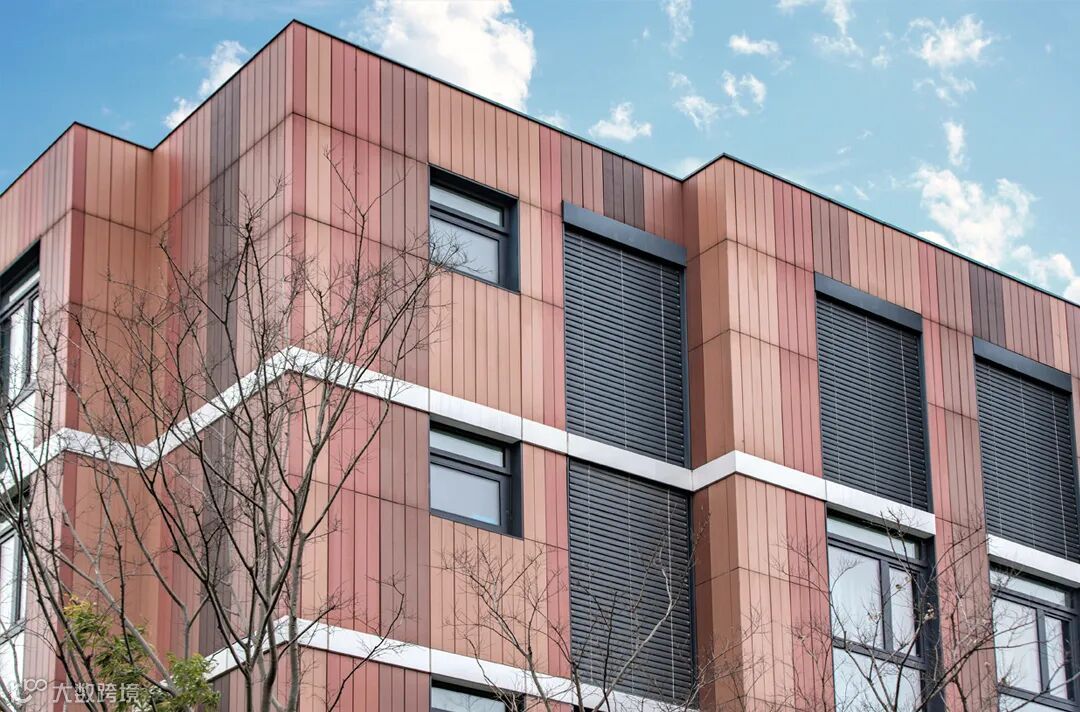

活动式外遮阳案例：上海朗诗新西郊
那么，活动式外遮阳建筑应用的安全性到底如何保证？总的说来，建议从如下三个方面来入手：
一.不安全因素识别与分析；
二.方案深化与判断；
三.方案优化；
— 1 —
不安全因素识别与分析
“因地制宜”是关键！事实上，每个建筑都有其独有的建筑外部特点和内部特点，所有的设计和建造都是基于这类特点来达成建造目的。就活动式外遮阳而言，其不安全的因素大概有两大类：
1.与活动式外遮阳产品本身有关的，主要是其产品自身的性能指标，如：抗风性能、电机防护等级、健康性能、抗震性能、防夹伤等等，这在更多层面属于产品本身的质量等级范畴，主要依据标准（如：我国现行的工业制造标准：《建筑遮阳通用技术要求》JG/T274-2018，《建筑遮阳硬卷帘》JG/T443-2014，《建筑用遮阳金属百叶帘》JG/T251-2017，《建筑用遮阳软卷帘》JG/T254-2015；国家行业标准：《建筑遮阳工程技术规范》JGJ237-2011；地方标准，如：《建筑外遮阳工程技术规程》DGJ32/J123-2011;且截止目前，以《建筑外遮阳工程技术规程》DGJ32/J123-2011要求最高）比对，一般不针对具体项目，之前也零星介绍过，本次不做重点介绍；
2.与建筑应用有关，如：①风/地震荷载内散落或整体掉落；②可能的固体堆积物掉落；③风荷载作用下的大挠度变形，造成玻璃破损等。与建筑应用有关的，不管是哪种情况下不安全因素，一旦出现，在相对高的建筑外立面落下，都是非常危险的！
— 2 —
方案深化与判断
这是本次介绍的重点内容，是如何保证活动式外遮阳建筑应用的安全性的重要举措。大约分为5个步骤，分别是：
1.基础。一般而言，功能是产品的价值和内在属性，而产品仅为功能的载体和外在表现型式。活动式外遮阳在建筑应用中更多是以功能来体现其价值的，建筑设计中，是基于不同活动式外遮阳功能和性能来选定产品、匹配建筑的，故，选定活动式外遮阳产品是方案深化的基础；
2.深化。有了这个基础，便可以建筑图为母本，以外遮阳工程标准为准绳进行方案深化。此过程中，必须是“系统融合”，外遮阳位置处的结构、保温/绝热、门窗/幕墙等相互退让和迁就，制作完整的活动式外遮阳深化方案图，即施工图；特别需要说明的是：深化设计依据和应对举措必须清晰，尤其是：连接件和紧固件的型式、规格、间距；这很重要！不但方便深化图确认，而且也方便后续的施工及验收；
3.荷载分析。活动式外遮阳在建筑应用上，受力比较简单，通常仅仅考虑自身受力，不承担其他任何受力构件的传力作用！通常受力主要为：①风荷载；②自重；③堆积物荷载；④地震荷载；
4.荷载计算。深化方案下，活动式外遮阳的荷载计算起码涉及到如下4点：①在建筑上的风荷载计算值及必要的地震荷载计算值；②每个连接件抗剪/弯荷载计算值；③每个紧固件的抗剪/拉拔的荷载计算值；④产品的风压荷载下挠度变形值；
5.判断。依据上述计算结果与产品相对应的性能指标进行比对，须使得：计算值≤产品性能指标值！否则，必须重新深化和计算，直至达到这个条件。
— 3 —
方案优化
在上述方案深化和判断后，其安全性应该是有保障的。但本文开头再次提及的活动式外遮阳设计原则，本就相辅相成，所以有必要在满足的基础上进行优化。重点从：构造措施、样板检测修正两个方面来优化。
1.构造措施。主要着眼于：①留足空间防挠度变形；②系统融合防凸出造成可能的积雪、积灰并兼顾建筑外立面美学；③必要情况下增设风感设备以应对风荷载安全性储备小的情况，等等；
2.样板检测修正。由上可见，深化方案所有的数据和信息采集都是以现有规范和产品性能指标为基础的纯理论计算结果，需要进行实际场景中的认证。故，工程中常见的“样板引路”至关重要！一来，可以检测在实际场景中的真实数据，并比对计算过程中的数据，从而再做必要优化；二来，也方便后续的批量施工和验收，可谓“一举两得”！
写在最后：
“安全无小事”是咱们熟悉的口头禅！在永久性建筑外立面上的活动式外遮阳，她将在建筑合适寿命周期内，长期改善室内的光热舒适度、使得室内人群日光自主、视野可控。重视并通过科学方式保证活动式外遮阳的安全性，在某种程度上来说，大的层面是尊重生命，小的层面则是保证室内人群长期的良好居住体验。
不知道上述观点，亲爱的小伙伴们是否认同？欢迎交流！
”
