USB-IF 欧盟充电接口的法规要求与Common Charger认证
一、基本介绍
2022年12月7日欧盟发布关于Common Charger修订指令，关于通用充电器的修订指令Directive(EU)2022/2380，以补充RED指令Directive2014/53/EU中3.3(a)对通用充电接口的具体实施要求。该修订指令涵盖三大类内容，一是相关设备都必须配备符合ENIEC62680-1-3:2021*标准的USBType-C充电接口，并可以使用符合相同标准的充电线缆进行充电。二是支持快充（大于5V或3A或15瓦）的设备应支持符合ENIEC62680-1-2:2021*的USBPD协议。三是消费者用户可选择购买无捆绑充电器的设备。
该修订指令适用于智能手机、平板电脑、数码相机、头戴式耳机、带麦克风的头戴式耳机、手持游戏机、便携式音箱、电子阅读器、键盘、鼠标、便携导航入耳式耳机及笔记本电脑等共13类无线设备。除了笔记本电脑，修订指令将于2024年12月28日起在所有欧盟成员国强制实施。也就是说，在该日期之后销往特定市场的产品，就必须满足新的要求。
2022年12月7日欧盟发布关于Common Charger修订指令后，环通检测在第一时间推出了参考测试方案，并与多家制造商及欧盟NB机构进行了深入的讨论和研究，同时协助多家企业进行摸底验证，积累了大量相关经验。环通可为客户提供了完整的欧盟Common Charger测试服务，测试内容包括：Type-C Functional、USB Power Delivery等相关测试，出具的测试报告最终获得欧盟认可。
二、欧盟Common charger修订提案

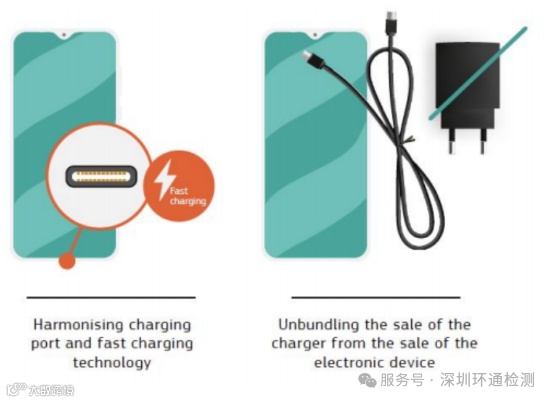

由于电子设备充电接口规格不统一，带来大量电子垃圾和消费者的不便，造成电子资源浪费。欧盟委员会(European Commission)在2019年提案将采取重要的措施，统一充电接口将为消费者增加便利，同时有助于促进欧盟绿色和数字转型。该提案建议，将USB-C成为所有电子设备包括智能手机、平板电脑、相机、耳机、便携式扬声器和手持视频游戏机等13类设备的标准充电接口。拟修订的欧盟无线电设备指令(RED)还提出，充电器应与设备销售“松绑”，制造商将不被允许对充电速度进行“不合理”的限制。
三、欧盟通过RED修订指令来实施Common charger要求
1）2022年12月7日的官方公报OJ正式发布关于通用充电器的修订指令Directive(EU)2022/2380，以补充RED指令Directive2014/53/EU中3.3(a)对通用充电接口的具体实施要求。
2）2023年6月27日，欧盟已批准采纳2022版本的IEC 62680-1-2、-1-3标准
四、Common charger实施范围
1、手机 Handheld mobile phones
2、平板电脑 Tablets
3、数码相机 Digital cameras
4、头戴式耳机 Headphones带麦克风的
5、头戴式耳机 Headsets
6、手持游戏机 Handheld videogame consoles
7、便携式音箱 Portable loud speakers
8、电子阅读器 E-readers
9、键盘 Keyboards
10、鼠标 Mice
11、便携导航 Portable navigation systems
12、入耳式耳机 Earbuds
13、笔记本电脑 Laptops
注 ：修订指令将于2024年12月28日起在所有欧盟成员国强制实施，其中对笔记本电脑设备的要求将于2026年4月28日强制，在强制日期之后进入欧盟市场的新设备都应满足该指令要求。
五、Common charger标识要求
1、用户手册
a、 对充电设备的功率范围要求。
“the power delivered by the charger must be between min [xx] Watts required by the
radio equipment, and max [yy] Watts in order to achieve the maximum charging
speed”.
XX为可充电的最小功率（可自声明），YY为支持的最大充电功率，XX-YY仅限USB规范内。
b、支持快充的设备应标识出PD快充“USB PD fast charging” 及其 他支持的快充协议。

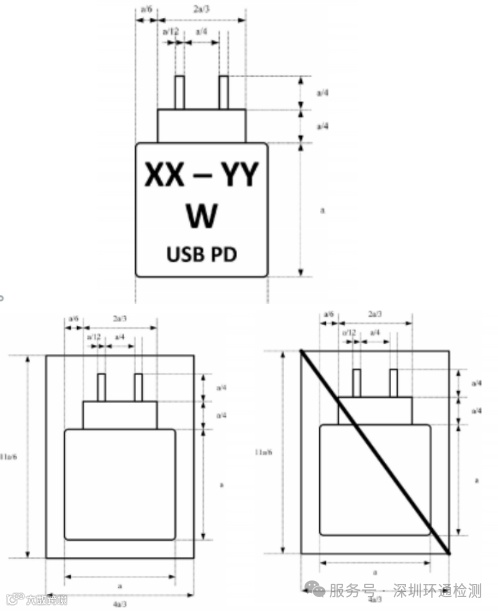

c、充电能力图标（右上），宽度不小于7mm。
2、外包装
a、设备外包装应标识出是否标配充电器（右下），外包装及用户手册 应识出PD快充规格，
此外还应在销售时的价格标签旁展示，标 识宽度不小于7mm。
b、充电能力图标（右上），宽度不小于7mm。

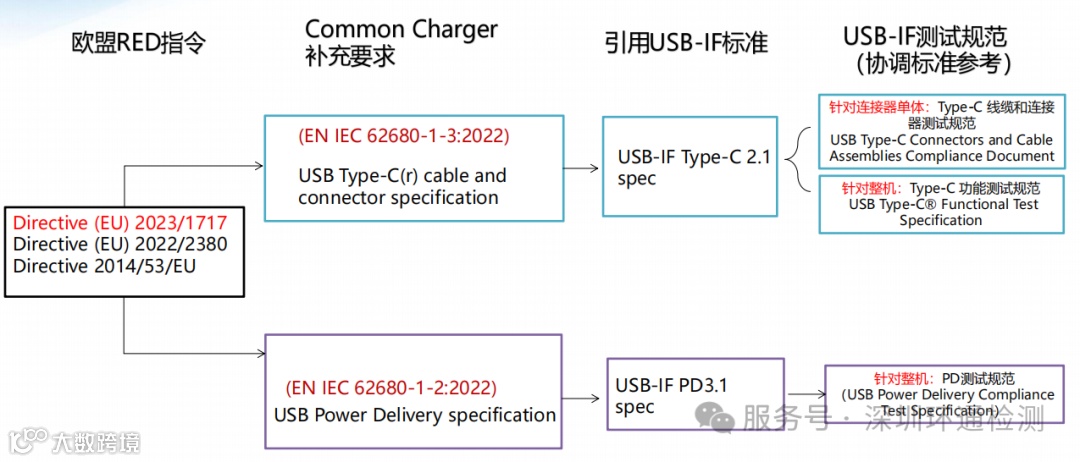

五、Common charger标准介绍
1） EN IEC 62680-1-3 : USB Type-C cable and connector specification
• 涉及Type-C 连接器，Type-C 线缆，Type-C协议（功能）三大主题
• 管脚定义、机械结构要求、尺寸要求、电气性能要求
• Type-C设备的主从、供电角色定义、供电能力，相关握手协议和状态机定义等
2） EN IEC 62680-1-2 : USB Power Delivery specification
• 一种基于Type-C连接器中的CC通道进行的快充协议。
• 用电设备和供电设备可以针对电压、电流和充电方向进行协商和调整。
• 该规范规对电气要求、物理层、协议层、系统策略、状态机以及功率规则等提出了详细的要求

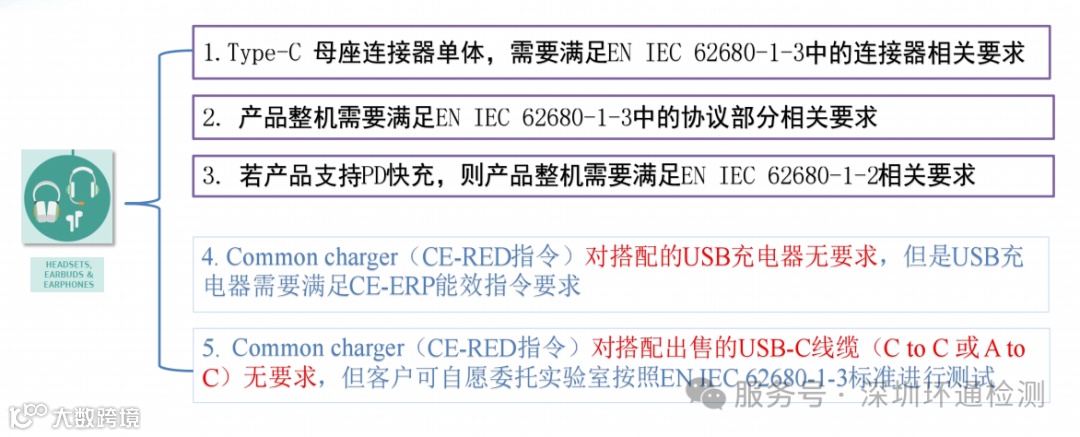

六、Common charger 产品合规要求举例
七、连接器要求

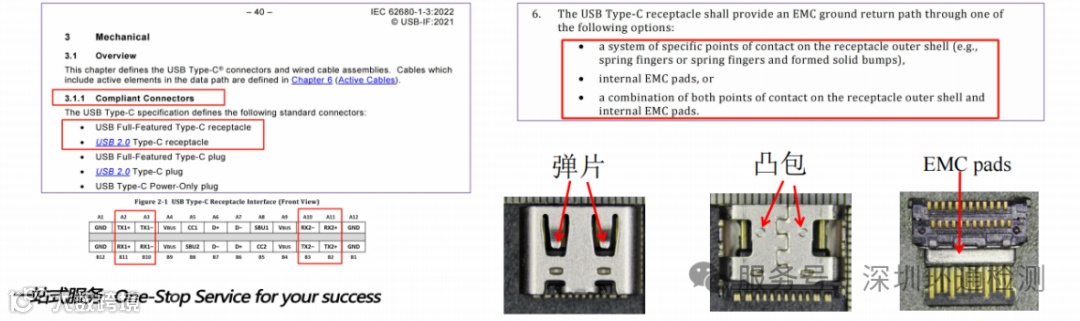

使用的TYPE-C母座连接器的设计必须需要满足EN IEC 62680-1-3 （USB-IF Type-C 线缆和连接器规范）中的要求
1. Type-c母座只能是24pin 或 16pin设计，其他设计不能满足要求，无法取证
2. EMC接地回路要满足要求（6种允许的设计）

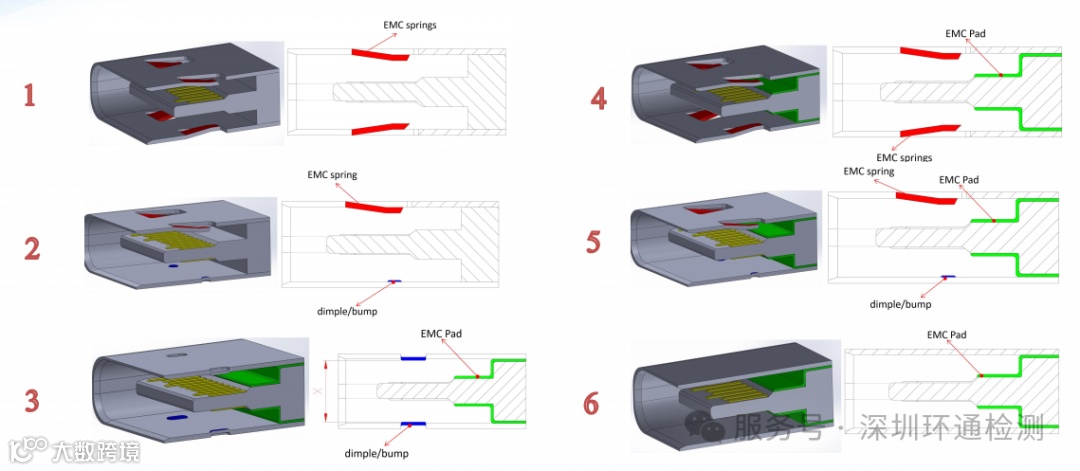

八、6种合规的Type-C母座EMC设计

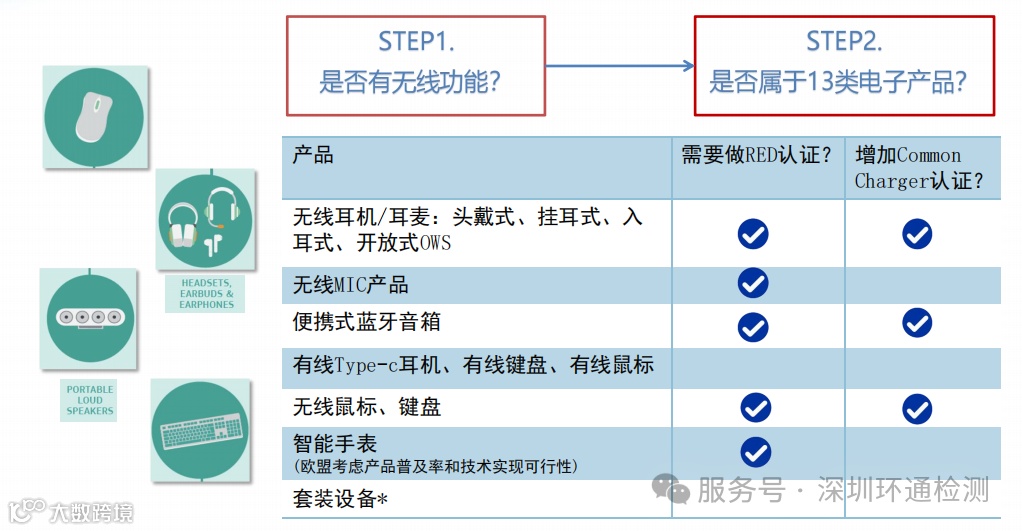

九、RED /Common charger 产品的判别？

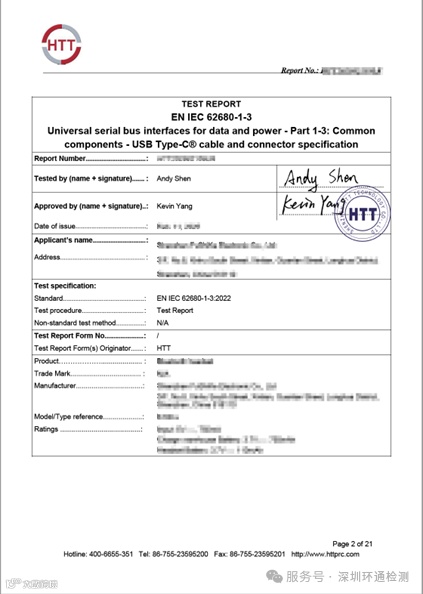

十、报告样本
