GB/T 12464-2016 普通木箱标准讲义

一、箱板的厚度的确定方法

普通木箱的侧板、底板和盖板的厚度的考虑方法是把它视作一个简支梁，将支点之间的距离（箱的内长或围挡内间距）作为梁的长，而实际承受载荷的板的宽度的总和作为梁的宽，内装物的载荷以弯曲载荷作用于其上。

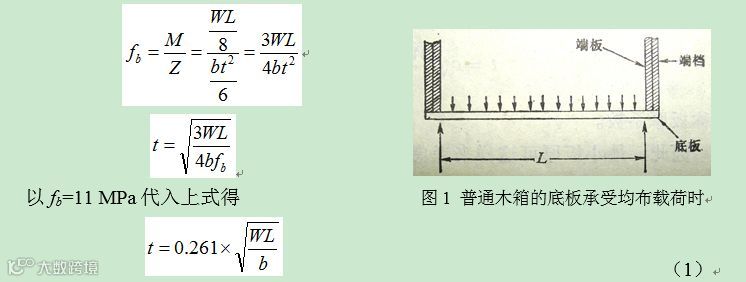

1）内装物为均布载荷时（见图1），可按下式计算：

式中，f_b—木材的许用抗弯强度，MPa；

           W—内装物的载荷，N；

            L—箱的内长，mm；

            b—底板宽度的总和，mm；

            t—底板厚，mm。

2）内装物为集中载荷（中央集中载荷）时

因此，最小板厚可以利用式（3）来计算：为保证底板具有足够的承载能力，相应于不同的载荷状态，其c值以不小于0.261（内装物为均布载荷时）或0.369（内装物为集中载荷时）为宜。

根据式（3），只要知道内装物质量W、箱的内长L以及底板宽度的总和b即可算出需要多厚的底板。

考虑到普通木箱在储运过程中其放置状态不一定是底面朝下，侧面或箱盖都有可能朝下，另外也是考虑到制箱时的方便，所以侧板和盖板与底板同厚。

为设计上的方便，将用式（3）计算出来的板厚整理成本标准表2，其中的A型箱（木板封闭箱）各构件尺寸。

表中的“侧、底、盖板厚”中的木板的厚度，如下面的表（1）所示：

表1 各种板厚时的内装物质量限制

本标准表2规定，端板的厚度通常要比侧、底、盖板的厚度厚一档，因为在组装成箱时，侧、底、盖板都要用钉子钉在端板上。

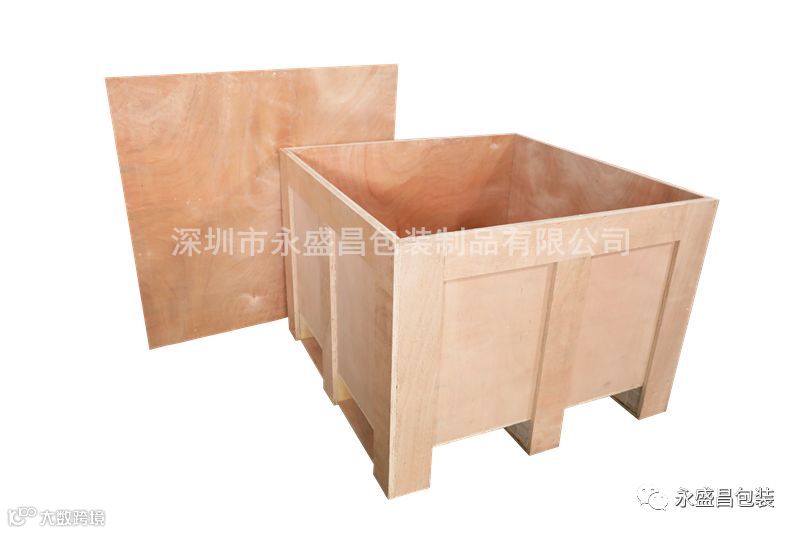

如果侧、底、盖板或端板不用木板而用胶合板，即C型箱（胶合板封闭箱）时，其板厚在本标准的表2中用括号括起来。

这里要说明，本标准表2 中，C型木箱（胶合板封闭箱）在内装物质量≤40kg时，侧、底、盖板和端板的胶合板厚度，一级木箱为9mm，二级木箱为6mm。

而GB/T 12464-2002 和JIS Z 1402过去规定无论一级木箱还是二级木箱，胶合板厚度一律为5.5mm。但是，日本后来发现5.5mm胶合板太薄，有时会出事，所以后来改为无论一级木箱还是二级木箱，胶合板厚度一律为9mm厚的胶合板。

我们这次修订时，考虑到二级木箱的流通环境比较好，转载次数少，流通过程中可能遭受的外力不大，所以内装物40kg以下时，二级木箱的胶合板厚度可以稍微薄一点，为6mm。

从表（1）可以注意到板厚只与内装物质量W有关，但根据式（3）板厚除了与内装物质量W有关之外，还与箱的内长L以及底板宽度的总和b有关。在作出表（1）的规定时已经确保了当底板宽度的总和b为最小值时，板厚系数c值都可以不小于0.261或0.369。

所以，剩下的问题是箱的内长L与板厚的相关性如何解决。

即使是在同一内装物质量限制内，如果箱的长度逐渐加长，根据式（3）算出的板厚就一定会超过表1（亦即本标准表2）板厚的规定。这时如果还按本标准表2确定板厚，岂非造成强度不足？为此，本标准采用加强箱档来解决这个问题。

二、加强箱档

当箱长超过一定长度而导致板厚超过本标准表2规定的板厚时，如果使用加强箱档就可以将式（3）中箱的内长L变成箱档之间的距离，从而确保式（3）或式（4）的c值不小于0.261或0.369。

也就是说仍然可以采用本标准表2规定的板厚。所以，本标准的6.4.1条规定：箱的内长或“箱档之间的距离超过本标准表4的规定时，应使用加强箱档”，以确保按本标准表2规定的板厚在任何情况下都有足够的强度。

加强箱档的配置如本标准表4和图7所示。

加强箱档的截面尺寸也随内装物质量的增加而增加，见本标准表2。

三、 B型箱（花格箱）的构件尺寸

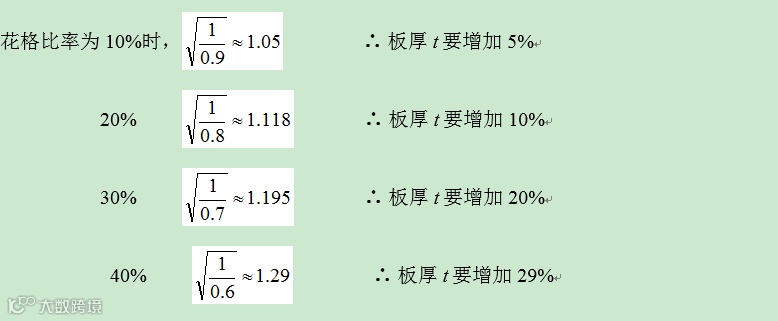

前面介绍的是封闭箱构件尺寸的确定方法。对于花格箱，如果内装物的载荷条件与封闭箱时完全一致，由于花格箱的底板宽度总和b比封闭箱的小，由式（4）可以看出b一变小，为保持板厚系数c不变就要增加板厚t。如果将它们的比例算出就可以得到如下的数据：

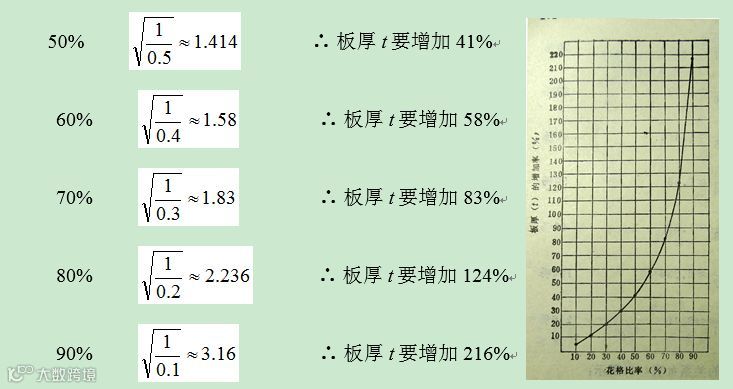

图2花格比率与板厚增加率

如果将花格比率与板厚增加的关系画成图就如图2所示，制成表就是表2。

表2 花格比率与板厚增加的关系  （mm）

这就是本标准的表3，即本标准的6.2.1条规定的，确定B型箱箱板厚度的其中一种方法——根据花格比率按本标准表3的规定增加A型箱的板厚。

另一种方法也是根据式（4），如果采用与A型箱相同的板厚，就要按与花格比率相同的百分数缩短表4的加强箱档间距。

四、钢带及钉钉

本标准的6.4.2条规定了钢带的使用方法。这种方法有别于我们过去习惯的，在普通木箱的两端钉上钢带的做法。本标准规定的钢带使用方法是为了提高箱板的抗弯能力，也就是降低板厚系数c值。

根据美国农业部林产实验所的实验，用两根钢带捆扎箱子时的c值可以是不用钢带时的64%。所以，均布载荷时c = 0.171，集中载荷时c = 0.242。

在制定本标准时已充分考虑到这c值的降低。所以，一定要严格按照本标准6.4.2条的规定配置钢带，千万不要以为钢带是可有可无的。

最后，木箱设计得再好，如果钉钉的方法不对，也不能保证木箱有足够的强度抵御储运过程中的外力，所以必须严格按照GB/T 7284 的规定钉钉。

五、GB/T 12464-2016普通木箱勘误表
