本文介绍的替代对策，是应对日本“特化则”对耐火陶瓷纤维的使用限制，在其他国家或地区可能尚无要求，或有不同的限制规则，应当视情况而论。
跟随上一期的内容，今天我们来分享其他几种含RCF的密封产品的替代情况。

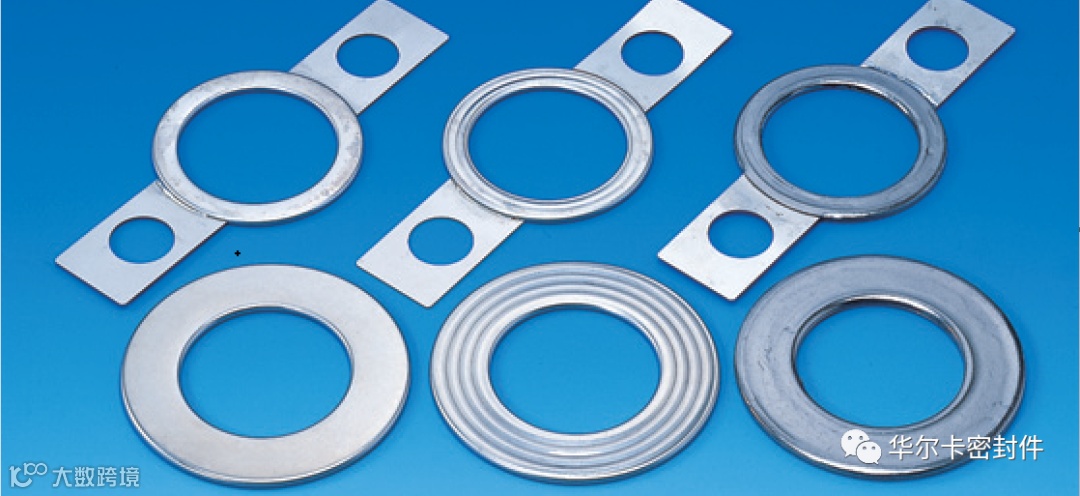

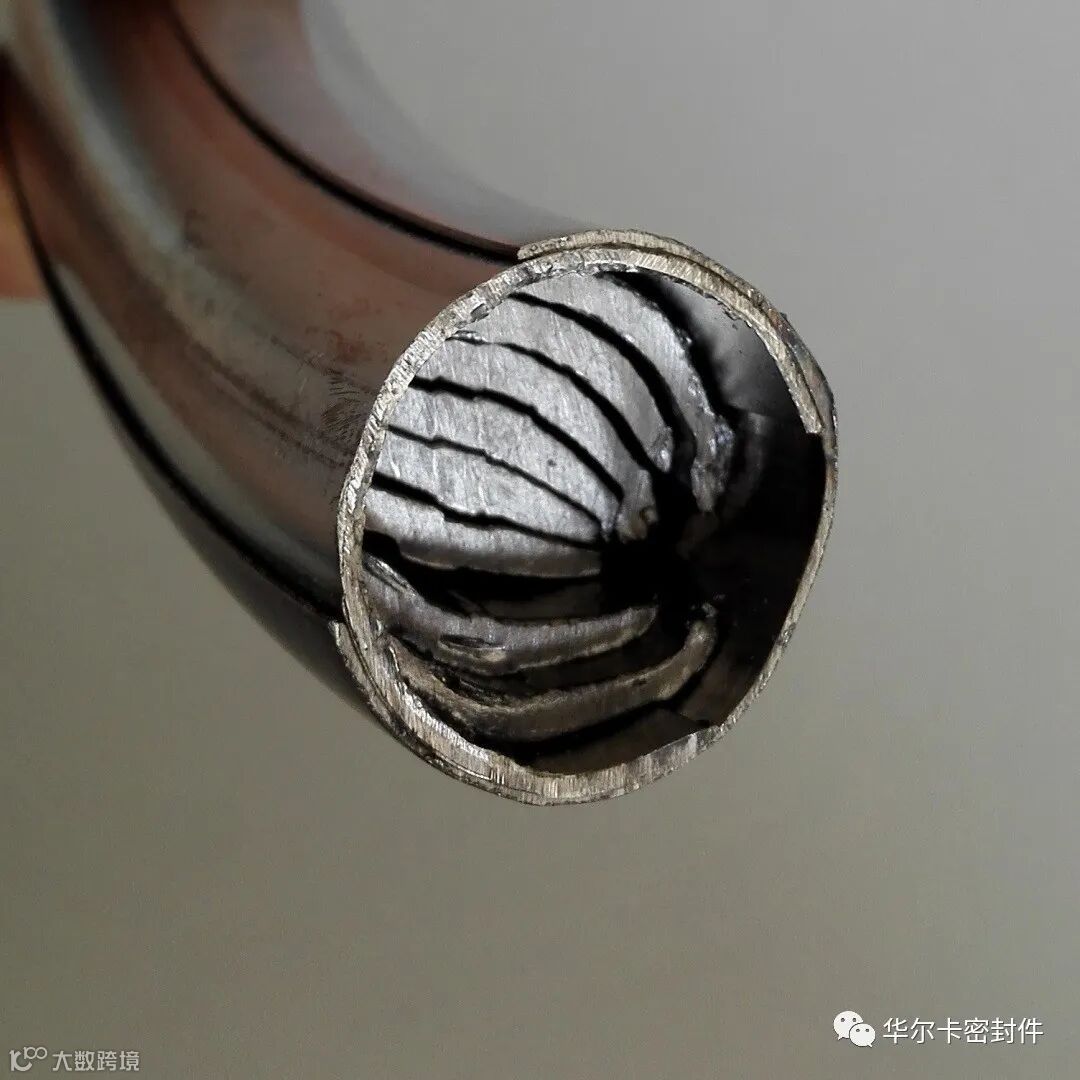

金属包覆垫片是在非金属基材（中芯材）外面用金属薄板包覆制作而成，因为可以制作复杂的形状和宽度较窄的规格，广泛用于塔槽容器和热交换器的高温密封。

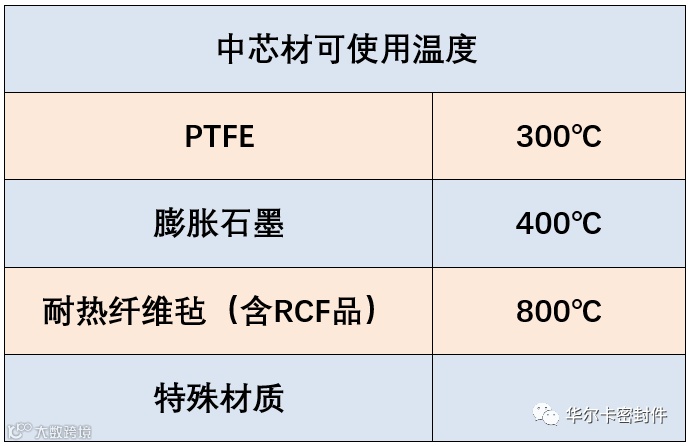

金属包覆垫片的耐温性与构成材料有关，尤其是内部芯材。
以往禁用石棉纤维后，RCF就作为主力的替代材料，用作金属包覆垫片的中芯材，常常在500℃以上，最高800°的条件下使用，高温性能优异。从结构上来说，RCF芯材完全被金属包覆，暴露风险较低，因此并不属于前面提到的“特化则”的管制对象，但为了客户更安心、安全地使用，在技术成熟情况下，华尔卡同样使用了溶解性无机纤维BSF替代了RCF。

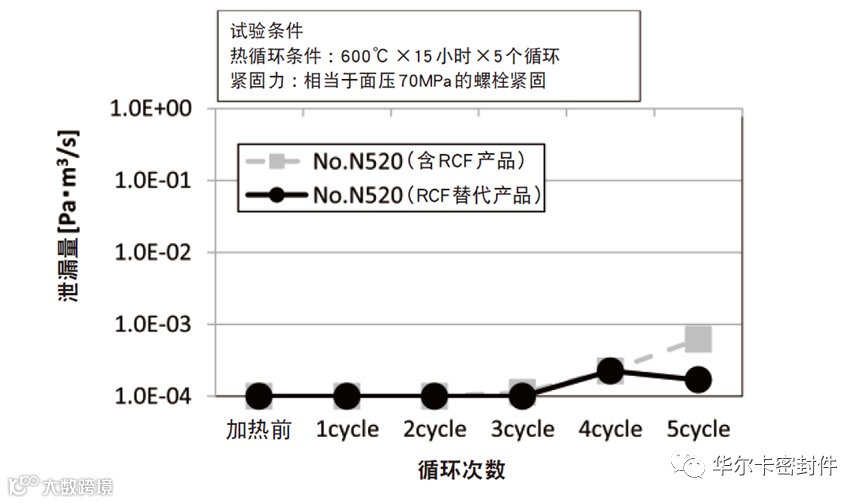

分别将使用了新旧两种中芯材的垫片安装到法兰上，施加多次温度循环后，对常温密封性进行对比。
测试结果表明，与含RCF的产品相比，使用BSF纤维的金属包覆垫片在多次加热循环后，仍然具有同等甚至更好的密封性。
与缠绕式垫片一样，使用BSF的金属包覆垫片的设计数据并未发生改变，和以往的产品一样使用即可。
织布密封是利用纤维编织成板状、带状和绳状的密封产品，主要的材料有碳纤维、玻璃纤维、陶瓷纤维等，其中陶瓷纤维RCF编织的产品可以在500℃以上，最高1260℃使用。
但是RCF编织制品在编织、涂胶、剪裁、安装、固废处理过程中，都要与作业人员充分接触，因此对其中的RCF成分有充分的替代需求。和前面的几种产品一样，华尔卡还是以生物体溶解性纤维BSF作为主要的替代对策，这种方法在涂胶板状垫片N314上依然有效。

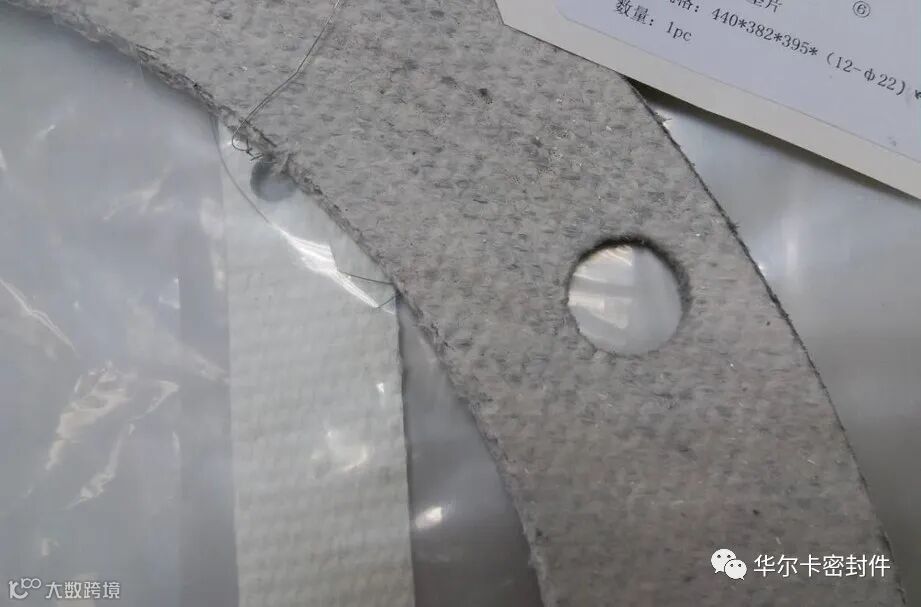

新的N314垫片，就是以BSF纤维为主，添加少量有机纤维，编织成板（布）状材料后，再进行涂胶或增加石墨成分进行特殊处理，最后根据需要裁剪成垫片，主要用于机器设备的检修门、排气风管的法兰等要求耐高温，同时又容许微量泄漏的部位，最高使用温度可达800℃。

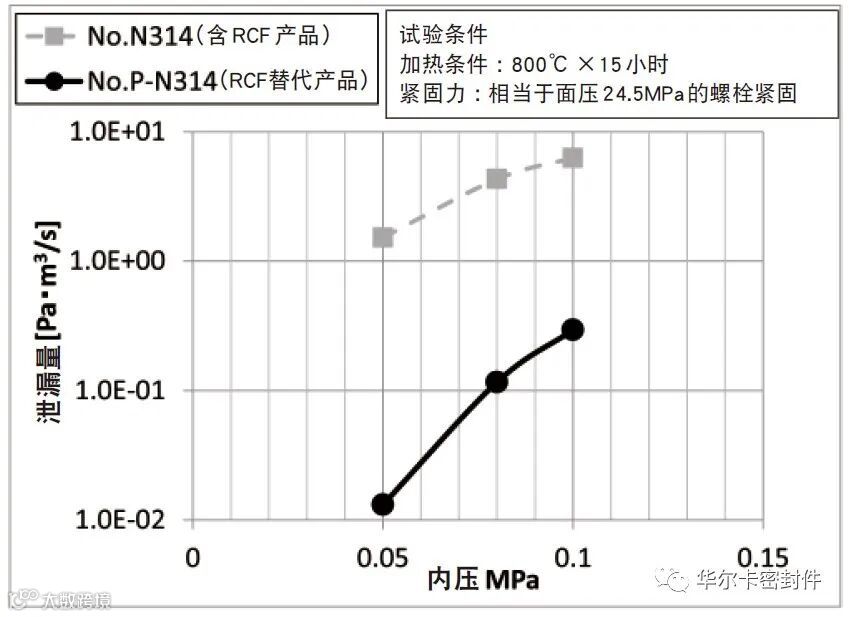

作为性能对比，华尔卡对新旧两代N314进行了800℃热循环密封特性测试，结果如上图所示，RCF替代品具有同等甚至更好的密封性。
新的N314的各种设计数据均未发生改变，和以往含RCF的产品一样使用即可。

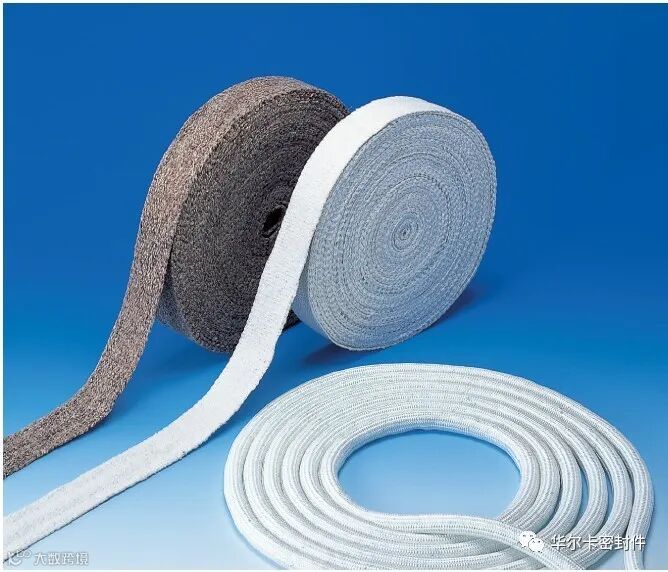

对于没有涂胶处理的带状或绳状编织产品，如华尔卡105S、112S、102S等，使用BSF替代就碰到了问题。
以往RCF编织品的最高使用温度为1260℃，而使用BSF的编织品只能用到1000℃，这是因为BSF的极限耐热性不如RCF，另一方面，能在1000℃以上使用的无机纤维目前有氧化铝纤维，但价格又非常昂贵，所以在该领域的RCF替代课题仍然有待解决。

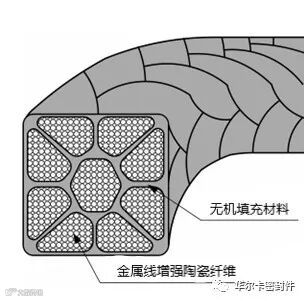

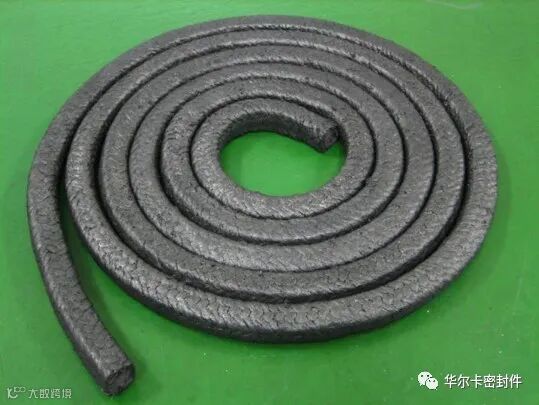

盘根可以作为阀门、泵等机器的动密封使用，同时，盘根可以随意调整形状，作为密封材料的通用性较高，也经常用作接头部位的静密封使用。

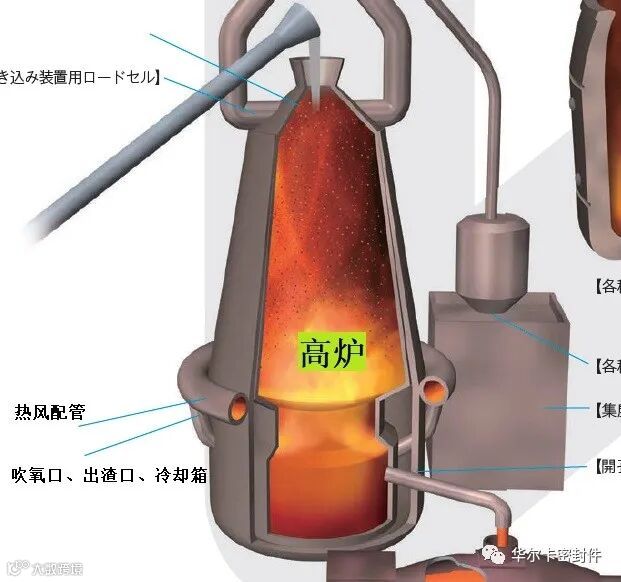

在大多数盘根用作静密封的场合，使用温度都达到400℃以上，甚至800℃，典型的高温应用包括锅炉、汽轮机的排热风管，炼钢厂高炉热风管的接头、检修孔等部位，以往石棉纤维禁止使用以后，这些部位就使用了含RCF纤维的耐高温盘根，华尔卡的代表产品是N340G和N340M。
和前面的编织产品一样，RCF属于“特化则”的管制对象，会对长期接触的作业人员造成健康影响，因此华尔卡也考虑使用BSF纤维替代RCF纤维，进行盘根产品的迭代，新的产品命名为N340G-F和N340M-F。

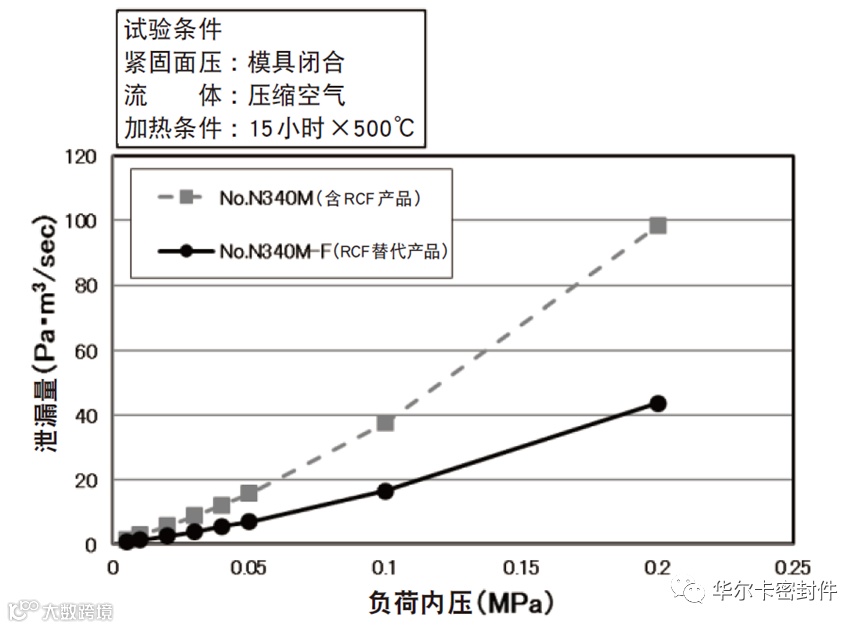

为了对比耐热性能，华尔卡对新旧两代N340M进行了500℃热循环密封测试，结果表明，新的N340M-F具有同等及以上的高温密封性。
但同时我们也应当注意，由于BSF具有生物体溶解性，在高炉气体和排气等几乎不含水分的高温条件下（干热），可发挥与以往的含RCF产品同等的性能，但在蒸汽和热水等条件下（湿热）的耐性还不明确，因此需要注意，虽然被少量水沾湿后并不会立即发生分解，但还是建议等待盘根充分干燥后再使用，如果被大量水浸泡过，就应当停止使用。
2015年至今，华尔卡以BSF为主要材料替代了RCF，完成了大部分密封产品的迭代，仅有少数产品因为BSF的极限耐热性不足，以及BSF遇水易溶解等特点，还需要继续研讨新的对策。
从环境保护和人类健康的出发点考量，国际社会对于工业品的管制也在不断强化，可使用材料可能会进一步受限。华尔卡作为密封件制造商，将严格遵守法规要求，不断开发减轻环境负荷，降低对人体健康影响的产品，为客户的健康和安全做出贡献。
以上内容引用自：
滨出 真人，华尔卡技术志，No.35，（2018）
